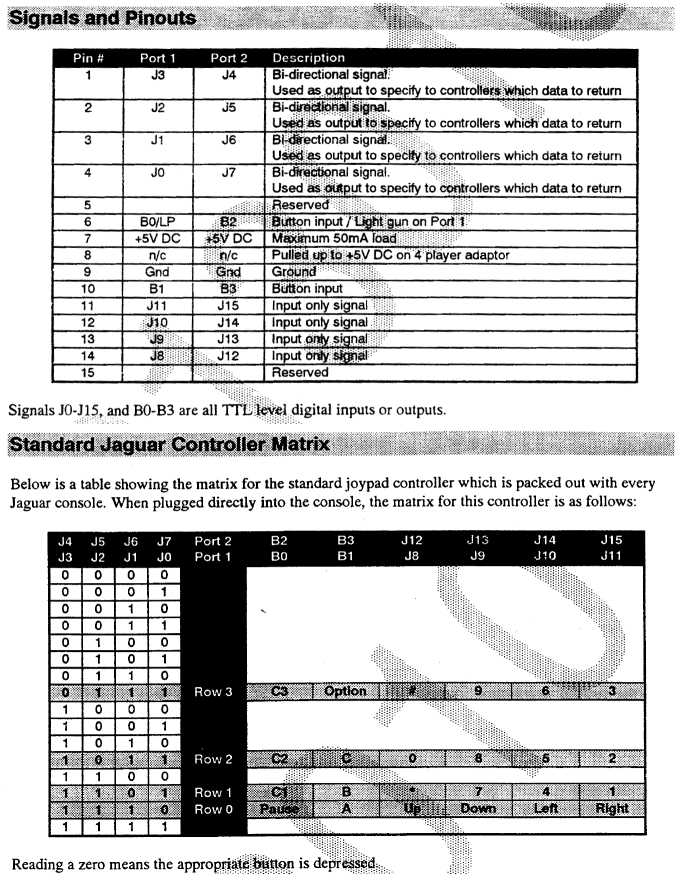

Le schéma du pad est
ici (cherche "Q: What's the wiring schematic for the Jaguar controller?"). Le brochage et la matrice peuvent aussi servir :
L'USB, tu peux oublier. Pour le DB9, c'est faisable, mais le schéma de l'adaptateur que tu as posté c'est n'importe quoi.
Tu peux utiliser l'adaptateur qui suit, mais :
- il faut que le jeu n'utilise qu'un seul bouton d'action, et qu'il te laisse choisir le bouton A (normalement, le bouton d'action principal est le B).
- ça ne marchera qu'avec les manettes/joystick "de base" avec de simples contacts, pas avec ceux qui ont des fonctions comme l'autofire, etc.
| Joystick | Jaguar
|
|---|
| 1 (Up) | 14 (J8)
|
| 2 (Down) | 13 (J9)
|
| 3 (Left) | 12 (J10)
|
| 4 (Right) | 11 (J11)
|
| 6 (Button) | 10 (B1)
|
| 8 (Ground) | 4 (J0)
|
Si tu veux avoir le bouton du joystick qui correspond au bouton B, ce n'est pas faisable avec seulement des fils, il faut rajouter des composants supplémentaires.
