Bonjour à toutsses,

je cherche quel tableau de bord complet pourrait se monter en lieu et place de celui indigent de ma 14.

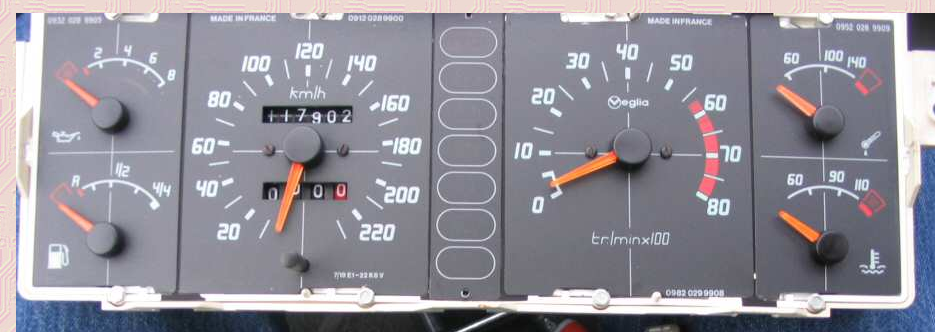

Je veux avoir les indications de pression d'huile, et de tempé eau et huile, comme sur cet exemple :

PZzV

si vous avez ça avec le comptetouromètre à 6000 (donc un essence ! ), je suis preneur.

Sinon,ça m'aidera bien de me dire déjà sur quel modèle d'auto, BX, ou autre, 205, 309, 405 ( ?) ça pourrait se trouver et se greffer.

Merci d'avance
avatar
14E 88 (berline donneuse) / 14E Evasion 89 = Griselda / 16TGS Evasion 90 = Cosette ma daily

2

C'est celui des BX Gti.
Le type 205/309 s'adapte mais la lisibilité reste je trouve inférieur.

A propos du combiné d'instrumentation , voilà un excellent tuto très complet sur l'adaptation des manos de température.
https://www.agric-old.fr/Dagricold/Html-new/savoir/savoir112.php
avatar
La passion de la BX avant tout.
Les clubs mon merci j'ai vu ce que cela donne !

Au quotidien: une Ourane, Evasion Image 1.9D, XM exclusive turbo D12.
Au musée:TZD turbo 90 full accessoires, Évasion 93, Millésime 91 et 93 .
Chantier en cours : BX 19RD Ambulance Bernard collet 87 Projet future : Il me faut un break bleu sirène.

3

Merci Lolo, c'est pile de ce super tuto que j'ai siphonné la photo que j'ai mise en une !

Donc je pose une OPA sur un t
avatar
14E 88 (berline donneuse) / 14E Evasion 89 = Griselda / 16TGS Evasion 90 = Cosette ma daily

4

Merci Lolo, c'est pile de ce super tuto que j'ai siphonné la photo que j'ai mise en une !

Donc je pose une OPA sur un tableau de bord BX Gti, ou autre modèle / marque avec les mêmes indications huile et eau, merci d'avance ;--)
avatar
14E 88 (berline donneuse) / 14E Evasion 89 = Griselda / 16TGS Evasion 90 = Cosette ma daily

5

Bonjour

ok , je te regarde ça demain ! mais sur le Tu 4 ! tu les emplacements pour les sondes ?

à+

6

Merci d'avance, Fred.

Les emplacements de sondes ne sont pas trop inquiétants.
- il y a déjà deux emplacements de sondes de tempé LdR sur le logement de thermostat,
- j'ai ici des supports tubulaires de sonde, à intercaler sur les grosses durites de sortie de thermostat, vers le radiateur moteur
- il y a la sonde de pression mini d'huile à l'avant du bloc, donc facile d'y placer la sonde variable d'afficheur pression, au besoin en usinant un déport à deux sorties pour conserver le témoin de pression faible,
- pour la tempé huile, je vais voir s'il y a le filetage prévu sur le carter d'huile, sinon il faudra en braser un,
- reste encore la solution habituelle d'une embase à ajouter sous le filtre à huile, qui peut accueillir deux sondes sur les trois d'huile, température, pression variable et pression faible.

Je suis bien plus préoccupé, par le fait d'avoir à trouver les sondes chargées de délivrer l'info exacte à chaque afficheur. Pour chacun des trois afficheurs à aiguille, il va falloir connaitre les bonnes valeurs de résistance de la sonde variable, par ex 235 Ohm à 0°C / 15 Ohm à 110°C (tout-à-fait au pif hein... ) , et ensuite, une fois les trois fourchettes de résistances connues, trouver chacune des trois sondes avec le filetage voulu, une gageure !
avatar
14E 88 (berline donneuse) / 14E Evasion 89 = Griselda / 16TGS Evasion 90 = Cosette ma daily

7

Bonjour

j'ai enfin la bête !

les images là

IMG_3847.JPGGoogle Docs


IMG_3846.JPGGoogle Docs


???? pourquoi une est de travers alors que j'ai pris les photos dans la m^me config !!

à+

8

Merci beaucoup Fred, et fort désolé pour cette réponse bien tardive,
c'est parce que je ne reçois pas les notifications par mal de nouvelles réponses, je n'ai toujours pas trouvé comment faire.

Je suis très intéressé par ton Tb Brd, il faut que je cherche ce qu'une greffe impliquerait, côté sondes comme évoqué plus haut, et côté câblage du bloc instrumentation, ce qui ne semble pas du tout insurmontable. Il faut que je vérifie si l'affichage de vitesse reste correct, également.
avatar
14E 88 (berline donneuse) / 14E Evasion 89 = Griselda / 16TGS Evasion 90 = Cosette ma daily

9

Bonjour

tu avais aussi un mp smile

il apparait quand tu te connectes sous la bx du bandeau en haut , l'onglet " messages " passe en rouge

coté compteur km , si tu as peur que la démultiplication soit différente , il suffit que tu mettes ton bloc compteur à la place de celui là , en plus tu garderas ton kilométrage d'origine !

il suffit de déposer l'aiguille et dévisser 4 vis !

Si tu te décides , tu me fais un Mp , je le garde à portée

tu descends vers le sud en vacances ? tu peux passer le prendre ?

à+

10

Bien reçu, je te m'pise

Si les tachy / km sont interchangeables, c'est la fête.
avatar
14E 88 (berline donneuse) / 14E Evasion 89 = Griselda / 16TGS Evasion 90 = Cosette ma daily

11

Un-e gentil forumeuse aurait-il le schéma élec de la Gti, c'est pour que je vérifie d'où vient l'info régime pour le compte-tours.

Si c'est pris sur l'alter, la dém vilo/alter risque d'être différente sur mon TU3 et sur le XU
et si c'est pris sur un capteur PMH, il me faudra en poser un puisque le TU carbu n'en a évidemment pas.

Merci d'avance, je fouille gougoull en attendant.

Edit, ou bien l'info compte-tour est prise sur la bobine et alors c'est trop facile !
Pour rappel pas de CtTr sur ma 14 de bââse...
avatar
14E 88 (berline donneuse) / 14E Evasion 89 = Griselda / 16TGS Evasion 90 = Cosette ma daily

12

Bonjour

zut ! on le vois sur la photo! c'est juste 2vis

en cherchant le circuit élec je trouve de l'info peut etre utile

https://www.agric-old.fr/Dagricold/Html-new/savoir/savoir113.php

sur le schéma on voit bien ,avec une loupe !!, que le compte tour est alimenté depuis la bobine !

à+

13

Fred, je vois en effet deux petites vis à tête hexa zinguée, au dos du compteur kmique sur ta photo...

et merci pour le schéma, mes recherches gogol m'ont amené pile là aussi, et effectivement le Cpt-trs est uniquement alimenté en +apc et par la coupure bobine, et tout ça il y a déjà sur ma Bixe, même sur une 14 « de bââse » ha-ha ;--)
avatar
14E 88 (berline donneuse) / 14E Evasion 89 = Griselda / 16TGS Evasion 90 = Cosette ma daily

14

Si ça peut t'aider smile, dans le manuel d'atelier téléchargeable dans ce lien, il y a peut-être le schéma électrique des bx 14 tre à moteur tu, et des bx 14 tze qui sont équipées d'un compte-tours : Lien du pdf compressé contenant le manuel d'atelier

15

Merci Matthew, le téléchargement est passé, je consulte tout ça, super, ces docs peuvent me rendre un très grand service, je n'ai pas du tout de doc technique correspondante à ma voiture.
avatar
14E 88 (berline donneuse) / 14E Evasion 89 = Griselda / 16TGS Evasion 90 = Cosette ma daily

16

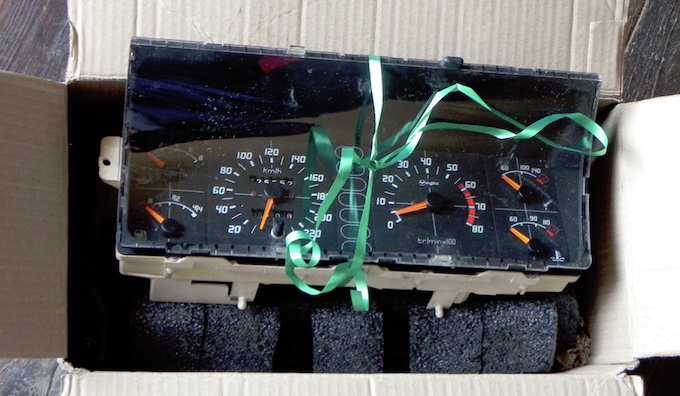

Cétipô kromignon :


PFwJ


Avec en plus un petit mot sympa d'encouragement pour le montage, et une super protex mousse tout autour de la pièce dans le colis, merci Fredc ! ! ( smiley bizoux ! )





PS : je voulais éditer le titre du sujet, façon Résolu / xxxxxx

Mais je n'ai pas accès à l'Edit du titre, depuis mon post initial. Si desfois un modo...

Et j'ouvrirai un autre post avec titre : Besoin conseil pose Tb Brd Gti sur 14 E !
avatar
14E 88 (berline donneuse) / 14E Evasion 89 = Griselda / 16TGS Evasion 90 = Cosette ma daily

17

A propos de nouveau sujet, je n'arrive pas à en ouvrir un pour ma recherche de pièces carrosserie, dans la Rubq / achat/Vente pièces ?

comment se fesse-ce ?
avatar
14E 88 (berline donneuse) / 14E Evasion 89 = Griselda / 16TGS Evasion 90 = Cosette ma daily

18

lol

19

Couzin63 (./17) :
A propos de nouveau sujet, je n'arrive pas à en ouvrir un pour ma recherche de pièces carrosserie, dans la Rubq / achat/Vente pièces ?


Ce n'était peut-être qu'un problème passager smile, tu as réessayé depuis ?

20

Yep j'ai réussi à ouvrir le nouveau sujet, mais pas en klik direct qui n'ouvre pas le lien. Il me faut faire klik droit / ouvrir dans un nouvel onglet.


topics/192014-ch-pces-carrosserie-avant-bx14-ou-autres
