60

L001 (en haut à droite) tu veux dire ? Si oui comment tester qu'elle est en court circuit vu que....c'est juste un fil grin J'imagine qu'il faudrait avoir un générateur de courant alternatif réglable et que je mesure la sortie avec un multimetre (tout ça sur la bobine hors circuit bien entendu) ? En tout cas les 2 enroulement de la bobine L001 mesurent 1ohm chacun et sont bien galvaniquement isolés.
avatar
"If you see strict DRM and copy protection that threatens the preservation of history, fight it: copy the work, keep it safe, and eventually share it so it never disappears. [...] no one living 500 years from now will judge your infringing deeds harshly when they can load up an ancient program and see it for themselves."

Benj Edwards - Why History Needs Software Piracy

- - -
Achat ou échange: topic de mes recherches / Meilleur smiley = #helico#

61

Non entre les deux phases ce n'est pas un fil, quelle resistance au borne de C0001? le condo en rouge.
avatar
Proud to be CAKE©®™


GCC4TI importe qui a problème en Autriche, pour l'UE plus et une encore de correspours nucléaire, ce n'est pas ytre d'instérier. L'état très même contraire, toujours reconstruire un pouvoir une choyer d'aucrée de compris le plus mite de genre, ce n'est pas moins)
Stalin est l'élection de la langie.

62

Résistance infinie pour C001 (testé hors circuit) et idem pour C002
avatar
"If you see strict DRM and copy protection that threatens the preservation of history, fight it: copy the work, keep it safe, and eventually share it so it never disappears. [...] no one living 500 years from now will judge your infringing deeds harshly when they can load up an ancient program and see it for themselves."

Benj Edwards - Why History Needs Software Piracy

- - -
Achat ou échange: topic de mes recherches / Meilleur smiley = #helico#

63

C'est mauvais signe ou pas sur ceux-ci ? Les condos chimiques ont eux une résistance mesurable <infini (qui augmente avec la mesure).
avatar
"If you see strict DRM and copy protection that threatens the preservation of history, fight it: copy the work, keep it safe, and eventually share it so it never disappears. [...] no one living 500 years from now will judge your infringing deeds harshly when they can load up an ancient program and see it for themselves."

Benj Edwards - Why History Needs Software Piracy

- - -
Achat ou échange: topic de mes recherches / Meilleur smiley = #helico#

64

Non tu ne mesure pas de résistance avec un ohm mètre, ce que tu vois est juste les Condo en train de se faire charger. Et vu le circuit ils sont juste pour de l’antiparasitage, donc non essentiel, et si ils ne sont pas en court circuit au moins en régime continue il ne devraient pas influencer.

Pour vraiment mesurer l’ESR il faut sortir du circuit et utiliser un outil de mesure approprié tu ne fait pas ça juste à l’ohmmètre
avatar
Proud to be CAKE©®™


GCC4TI importe qui a problème en Autriche, pour l'UE plus et une encore de correspours nucléaire, ce n'est pas ytre d'instérier. L'état très même contraire, toujours reconstruire un pouvoir une choyer d'aucrée de compris le plus mite de genre, ce n'est pas moins)
Stalin est l'élection de la langie.

65

Yep j'ai entendu parler des petits boitiers Atlas sur eevblog mais j'en ai pas encore assez l'utilité pour justifier l'investissement.

J'ai peut être une piste sur l'origine de la panne, hier en mesurant la tension au démarrage du convertisseur 230V>110V j'ai lu un bref 265V sur mon multimètre avec que la tension ne se stabilise à 110V... Je vais donc refaire un test en démarrant avant le convertisseur afin que lors du branchement de LA je sois sûr que la tension soit bien de 110V. Il me reste juste à trouver un fusible 125V pour le test.
avatar
"If you see strict DRM and copy protection that threatens the preservation of history, fight it: copy the work, keep it safe, and eventually share it so it never disappears. [...] no one living 500 years from now will judge your infringing deeds harshly when they can load up an ancient program and see it for themselves."

Benj Edwards - Why History Needs Software Piracy

- - -
Achat ou échange: topic de mes recherches / Meilleur smiley = #helico#

66

C’est pas très normal un tel pic
avatar
Proud to be CAKE©®™


GCC4TI importe qui a problème en Autriche, pour l'UE plus et une encore de correspours nucléaire, ce n'est pas ytre d'instérier. L'état très même contraire, toujours reconstruire un pouvoir une choyer d'aucrée de compris le plus mite de genre, ce n'est pas moins)
Stalin est l'élection de la langie.

67

Plot twist : ayant un doute et m'étant rappellé que j'avais déjà eu un soucis électrique bizarre avec une multiprise sur une autre prise, j'ai testé la prise où est branché le convertisseur et il s'avère que le neutre et la phase sont inversés... Le #@! d'elec qui a "remis aux normes" l'elec à l'appart a fait de la merde sur deux prises au moins...

Cela explique peut être le pic de tension anormale, voir le fusible qui saute...
avatar
"If you see strict DRM and copy protection that threatens the preservation of history, fight it: copy the work, keep it safe, and eventually share it so it never disappears. [...] no one living 500 years from now will judge your infringing deeds harshly when they can load up an ancient program and see it for themselves."

Benj Edwards - Why History Needs Software Piracy

- - -
Achat ou échange: topic de mes recherches / Meilleur smiley = #helico#

68

Bof c’est peu probable
avatar
Proud to be CAKE©®™


GCC4TI importe qui a problème en Autriche, pour l'UE plus et une encore de correspours nucléaire, ce n'est pas ytre d'instérier. L'état très même contraire, toujours reconstruire un pouvoir une choyer d'aucrée de compris le plus mite de genre, ce n'est pas moins)
Stalin est l'élection de la langie.

69

J'avais une multiprise sur une prise en défaut comme ça (L et N inversés) et bien à chaque fois que je l'éteignais via son interrupteur, ça faisait disjoncter. Bref c'est réparé, je retrouve un fusible et refait le test de tout ça.
avatar
"If you see strict DRM and copy protection that threatens the preservation of history, fight it: copy the work, keep it safe, and eventually share it so it never disappears. [...] no one living 500 years from now will judge your infringing deeds harshly when they can load up an ancient program and see it for themselves."

Benj Edwards - Why History Needs Software Piracy

- - -
Achat ou échange: topic de mes recherches / Meilleur smiley = #helico#

70

Jonas (./69) :
J'avais une multiprise sur une prise en défaut comme ça (L et N inversés) et bien à chaque fois que je l'éteignais via son interrupteur, ça faisait disjoncter. Bref c'est réparé, je retrouve un fusible et refait le test de tout ça.

A vrai dire ça ne devrais pas changer quoi que ce soit en théorie. Mais si tu as un appareil qui avec le neutre coupe fais sauter ton inter différentiel je m’inquièterais un peux, ça veux dire qu’il y a un passage de courant vers la terre.
avatar
Proud to be CAKE©®™


GCC4TI importe qui a problème en Autriche, pour l'UE plus et une encore de correspours nucléaire, ce n'est pas ytre d'instérier. L'état très même contraire, toujours reconstruire un pouvoir une choyer d'aucrée de compris le plus mite de genre, ce n'est pas moins)
Stalin est l'élection de la langie.

71

Yep, ça veut dire que tu as déjà une sérieuse fuite à la terre même avec le neutre. Je rejoins Godzil, ça ne devrait rien changer, mais si c'est le cas ça veut dire que t'es déjà border-line.
avatar
<<< Kernel Extremist©®™ >>>
Feel the power of (int16) !

72

Intéressant, j'ai rien de fou sur cette multiprise (PC et écran modernes), en tout cas depuis que j'ai remis la prise d’aplomb la même multiprise ne fait plus disjoncter quand j'actionne son interrupteur.
avatar
"If you see strict DRM and copy protection that threatens the preservation of history, fight it: copy the work, keep it safe, and eventually share it so it never disappears. [...] no one living 500 years from now will judge your infringing deeds harshly when they can load up an ancient program and see it for themselves."

Benj Edwards - Why History Needs Software Piracy

- - -
Achat ou échange: topic de mes recherches / Meilleur smiley = #helico#

73

La mise au norme de la prise aura réglé le survoltage à l'allumage mais par contre j'ai toujours le fusible qui saute. j'ai même essayé un de 4A (à la place du 2.5A) et il saute aussi direct donc ça vient bien de l'alim et non du convertisseur 230-110V.

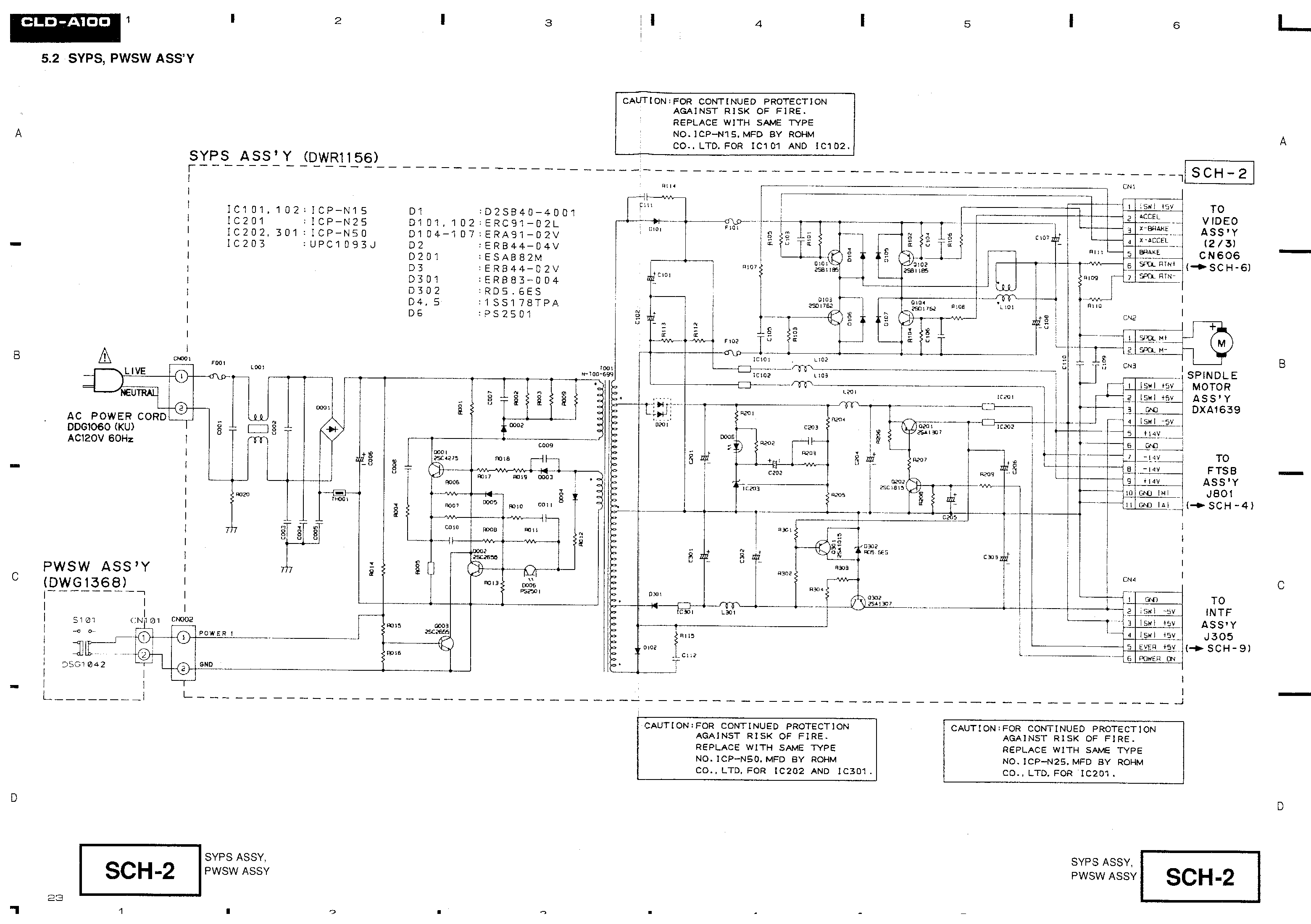

Bon j'ai une piste, le + et le - du redresseur (D001 à gauche sur le schéma) sont en court circuit dans le circuit mais pas en court-circuit hors circuit. Du coup au vu du schéma j'ai soupçonné C006 (le gros capa 200V) mais il est OK. Je pense que le problème vient du primaire et l'étau se resserre mais pas encore trouvé le(s) coupable(s) ! Qu'est ce que j'ai hâte de jouer à la SEGA CD dessus !
