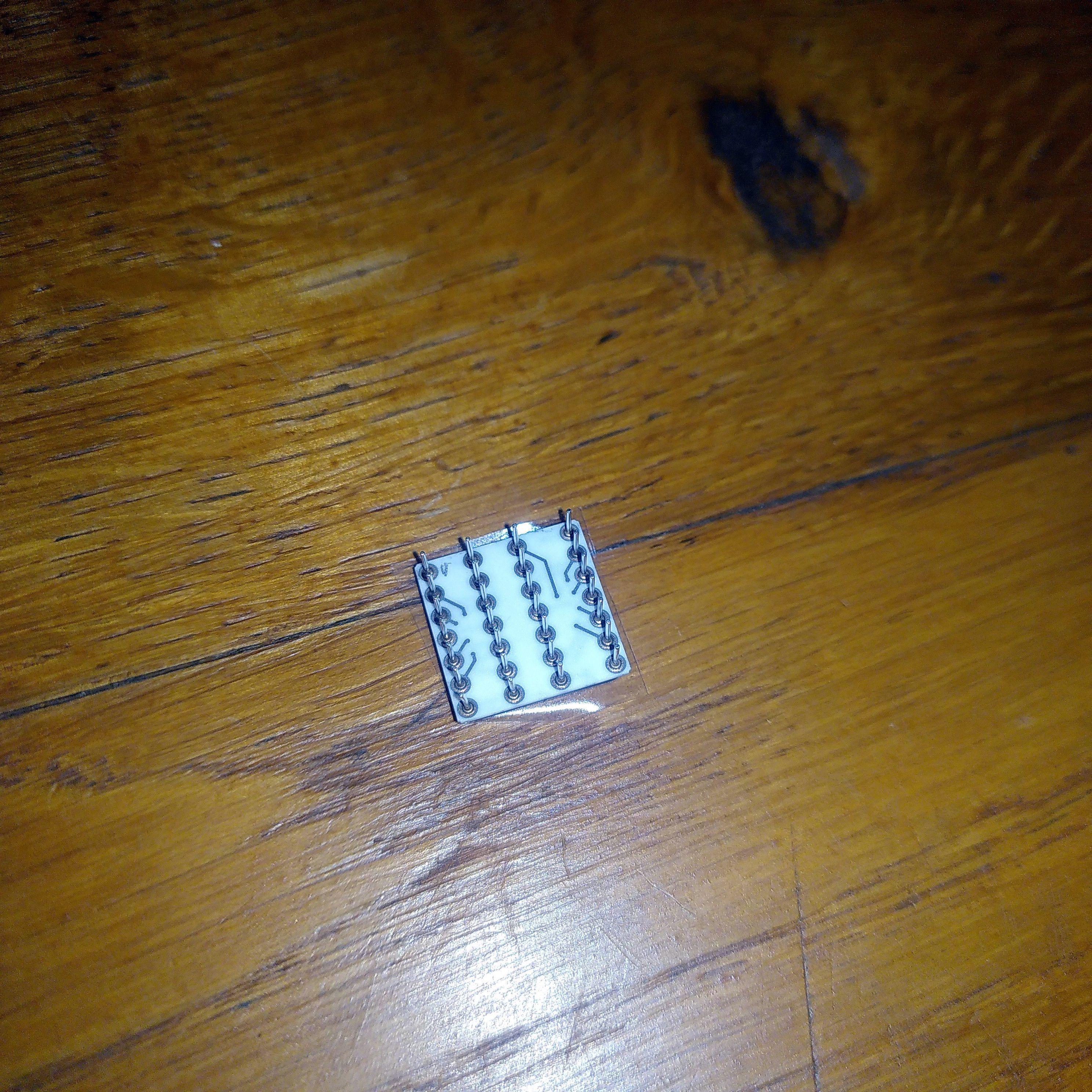

Toujours dans l'exploration du Motorola MDT 9100-11 que j'ai récemment acquéris, je cherche à lire les EPROM qu'il contient mais ceux-ci sont dans un format qui m'est inconnu à savoir sur des broches depuis un susbtrat céramique (CPGA) en 4 rangées de 7 (28 broches au total, donc CPGA-28) arrangées sur 13x13mm.

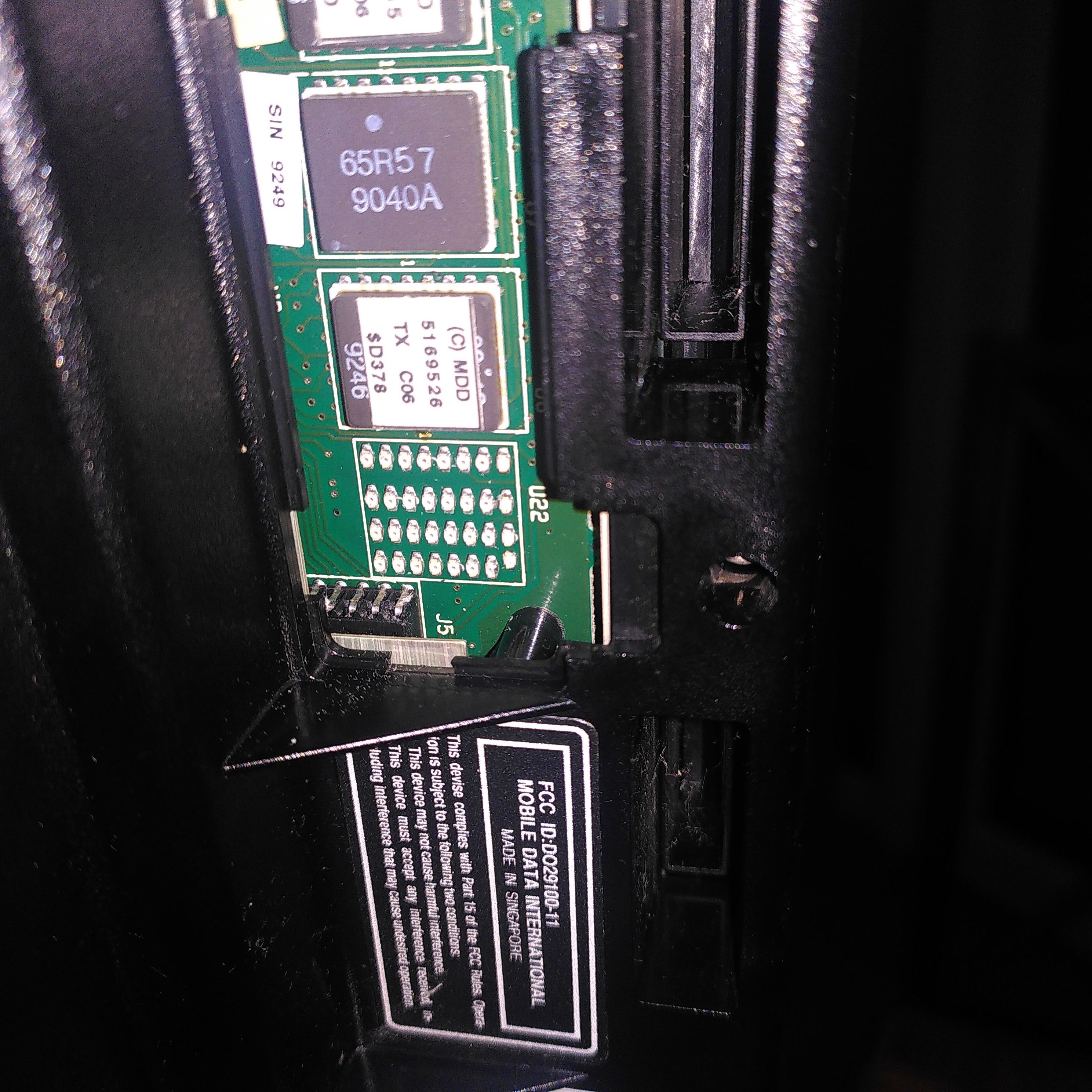

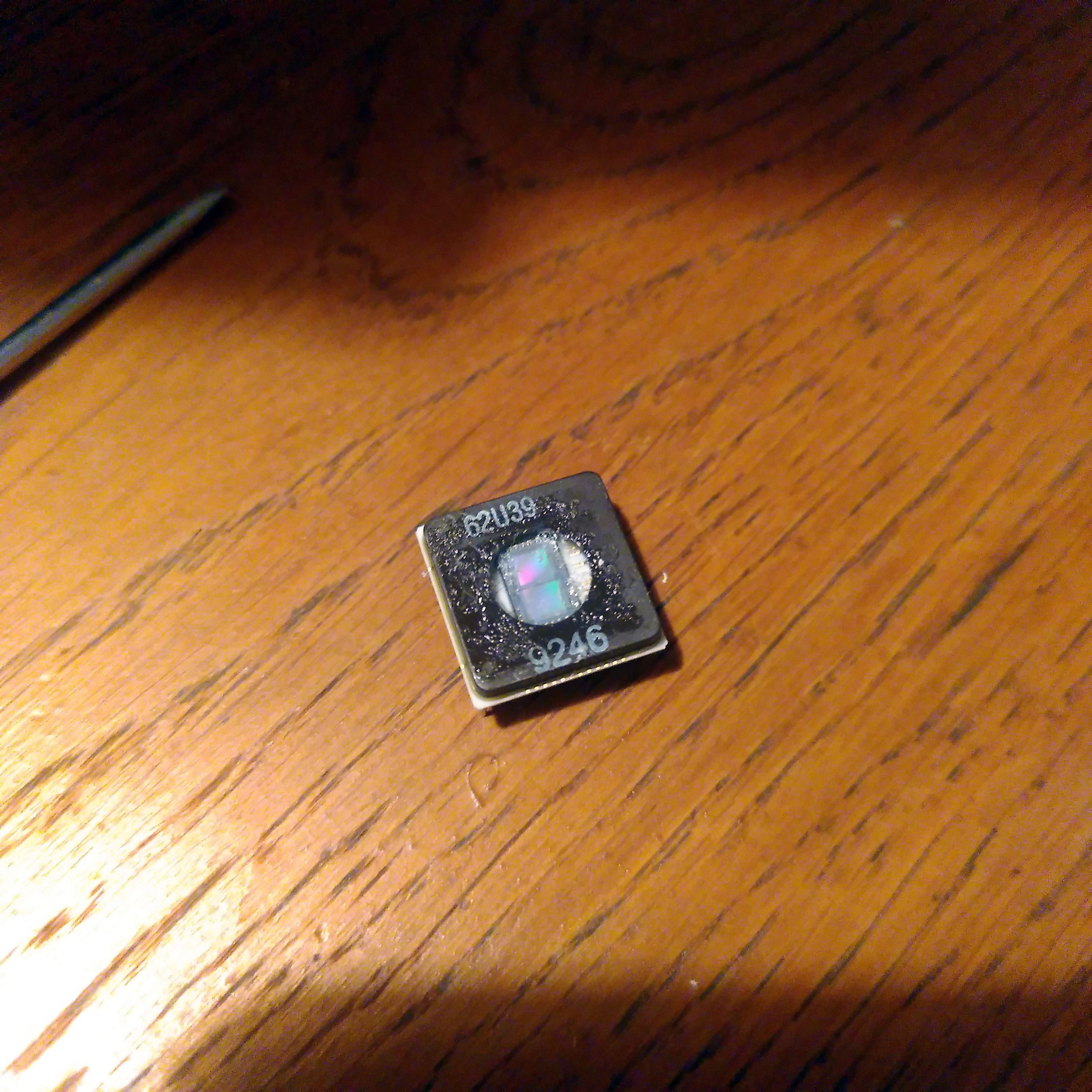

J'ai ôté l'étiquette d'une des EPROM du système (une vierge a priori car l'étiquette indique blank et le comportement de la machine a l'air identique sans celle-ci insérée dans le PCB) et ai pu lire la référence 62U39 ainsi que 9246 (qui est sans doute un date code). Pour le moment mes recherches sur Archive.org, bitsavers, Google et Discmaster n'ont rien donné. Est-ce que ça dit quelquechose à certains d'entre vous ici ? SI vous aviez une datasheet ou un schéma de brochage ça serait top ! Aucune ROM des 9100-10 et 9100-11 n'a été dupée (publiquement tout u moins), donc ça serait une première !

Photos ci-dessous :

56LZ
UO2f
IfSN
avatar
"If you see strict DRM and copy protection that threatens the preservation of history, fight it: copy the work, keep it safe, and eventually share it so it never disappears. [...] no one living 500 years from now will judge your infringing deeds harshly when they can load up an ancient program and see it for themselves."

Benj Edwards - Why History Needs Software Piracy

- - -
Achat ou échange: topic de mes recherches Meilleur smiley = #helico# Obligatory XKCD

2

Si j'en crois le marquage du PCB, la broche numéro une sur la puce serait la broche numéro 4 (milieu) d'une des rangées extérieure (sur la photo des broches de la puce, la rangée de droite a priori).
avatar
"If you see strict DRM and copy protection that threatens the preservation of history, fight it: copy the work, keep it safe, and eventually share it so it never disappears. [...] no one living 500 years from now will judge your infringing deeds harshly when they can load up an ancient program and see it for themselves."

Benj Edwards - Why History Needs Software Piracy

- - -
Achat ou échange: topic de mes recherches Meilleur smiley = #helico# Obligatory XKCD

3

Tu peux essayer de deviner le brochage en suivant les pistes jusqu'à un autre composant dont le brochage est connu, ou au pire, identifier les signaux avec un analyseur logique.
avatar
— Zeroblog —

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo

4

Yes c'est prévu, mais comme la machine est plutôt rare je compte faire le tour du propriétaire sans rien démonter avant d'aller plus loin.
