Bonjour,

Suite à mon déménagement, je viens de finir la réinstallation de mon coin rétro et j'ai un soucis avec ma Jaguar (c'est possible que le problème était déjà présent avant déménagement mais j'avoue que j'avais peu de temps pour tester/jouer).

J'ai plusieurs consoles reliées à un boitier multi péritel à commutation automatique (bandridge) lui même branché sur l'entrée RGB d'une télé cathodique.

Avec ma Jaguar, l'image est dégueu, les couleurs sont saturées et bavent (composite ?). En passant en direct sur la télé, c'est nickel, donc le RGB passe bien dans ce cas. J'ai testé avec 2 autres bandridge identiques, même problème. Avec les autres consoles RGB (SNES, PS1...) je n'ai pas de soucis. Dans les 2 cas (en direct ou par le boîtier), la commutation sur le bon canal se fait bien.

Cet après midi j'ai testé avec un petit boitier multi péritel à commutation manuelle (boutons) et pas de soucis, l'image est propre comme en direct. Sauf que quand je branche une autre console sur ce boîtier, l'image de cette console est parasitée par la Jaguar (console éteinte et alim débranchée). Si je débranche la péritel de la Jaguar, l'image de l'autre console est OK.

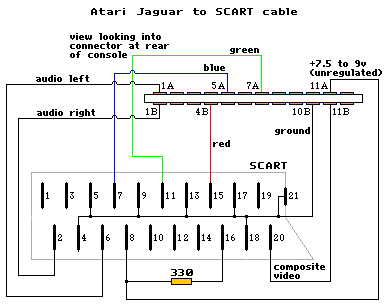

Je soupçonne donc un problème avec ce câble. A l'époque (voir sujet en bas de message), j'avais dû recablé le côté péritel de ce câble car quand je l'ai acheté le plastique de la prise péritel était cassé et le cablage d'origine ne marchait pas avec ma télé (défilement de l'image), j'avais dû refaire le câblage préconisé par @zerosquare en pontant la pin 8 et 16 avec une résistance (220 ohms). Le problème de défilement était résolu, et visiblement en direct pas de soucis, l'image est propre.

Auriez-vous des pistes pour analyser mon câble svp ? Je pensais peut-être en acheter un autre pour voir auriez-vous un modèle de bonne qualité à me conseiller ?

Merci.


topics/147359-laffichage-des-jeux-clignote-en-peritel

C'est très bizarre... Vu que ça fonctionne en branchant le câble directement sur la TV, normalement j'aurais incriminé le boîtier Péritel, mais les modèles manuels à boutons ne posent normalement pas de problème. J'avoue que je ne vois pas d'explications

Ça ne réagit pas pareil suivant les situations oui...

En direct ou par le boîtier manuel, c'est nickel.

Il y a 2 symptômes différents :
Sur le boîtier auto : image Jaguar dégueu.
Sur le boîtier manuel : image propre mais la Jaguar parasite les autres consoles qui sont sur ce même boitier.

Je vais vérifier la soudure sur la masse...

J'avais mis une résistance de 220 ohms à l'époque (j'ai remesuré elle est bien à cette valeur), alors que le schéma montre une résistance de 330 ohms, je pense qu'à l'époque j'avais dû trouver la confirmation que ça suffisait, mais penses-tu que ça pourrait être la cause ?

Non, ça ne vient pas de là.

Hello, j'ai fait des mesures sur mon câble, j'ai 9V et quelques sur le pin 8, mais également sur le pin 16, alors que pour la commutation RGB je devrais avoir entre 1 et 3V. Une résistance HS peut quand même être traversante ?

Au passage zerosquare si tu es modo peux-tu corriger le titre du topic (dysfonctionnement avec un y) merci

Pour la broche 16 c'est normal : j'imagine que tu as mesuré avec le câble débranché du côté TV, mais celle-ci contient une résistance de 75 ohms, et combinée avec l'autre résistance ça donne bien une tension entre 1 et 3 V

(et je suis plus modérateur depuis longtemps, donc je peux pas aider pour le titre, désolé !)

Oui effectivement c'était débranché côté TV. Tu veux dire que le 9V arrive aussi sur la 16 ? Pourtant ce n'est pas ce que j'avais cru comprendre d'après le pinout. Je pensais trouver 9V sur 8 et une tension inférieure sur 16.

Ce sera le cas si tu mesures avec le câble branché sur la télé. Avec une résistance de 220 ohms, ça donne 9 * 75 / (220 + 75) = 2.29 V (ou 1.67 V si tu utilises une résistance de 330 ohms, mais ça ne change rien, vu que dans les deux cas c'est entre 1 et 3 V).

Désolé je ne suis pas très bon en électronique, Gemini me parle bien de la résistance interne de la TV de 75 ohms et dans le cas où je ne suis pas connecté à la TV, le pont diviseur est absent et je devrais mesurer 0V entre la masse et la broche 16.

Comme quoi, faut jamais croire les IA

Si tu mesures à vide, alors il n'y a pas de courant dans les résistances, donc pas de chute de tension non plus (U = R × I), donc tu retrouves les 9 V d'origine.
