Nhut l'aphotophobe () a encore frappé.

J'ai mis mes menaces à exécution et j'ai bricolé une Wormlight Swan à partir d'une Wormlight GBA et une prise USB. Montage direct, très simple, sans résistance ni rien.









ça donne plutôt bien.

Les photos sont pourries, mais en vrai la qualité de la lumière est meilleure Le point lumineux sur l'écran n'est pas aussi gênant qu'il le laisse croire, et la lumière est plus diffuse. C'est même mieux qu'avec un écran GBA, l'écran Swan étant moins sujet aux reflets.

Bon évidemment ça vaut pas un bon vieux backlight ou un vrai frontlight. ça ne remplacera jamais la lumière d'une lampe de chevet ou encore celle du soleil, mais ça peut dépanner.

A priori ça devrait fonctionner sur SwanCrystal aussi.

Nhut (./1) :
Nhut l'aphotophobe ( ) a encore frappé.

Tu trouves pas que rétroluminophile ça sonne mieux ?

Joli boulot comme d'habitude
Tu t'es débrouillé comment pour le pastique de la prise, finalement ?

Rétroluminophile ça sonne pas mal, mais là c'est pas du rétroéclairage

Pour le plastique j'ai simplement coupé des petits bouts de plastique plats que j'ai scotché sur l'USB pour lui donner la forme du Serial Swan. Si j'avais eu de la superglu je les aurais collés directement, mais j'en ai pas

C'était un mod vraiment très simple et très facile. En une heure c'était bouclé.

question bête, tu pourrais faire un petit tuto? car ça semble bien sympa

Euh d'accord mais il n'y aura pas de photos, j'en ai pas fait pendant le montage et j'ai déjà scellé la Wormlight hermétiquement... ça va être dur d'expliquer sans montrer

C'est pas si compliqué.
On ouvre une prise USB mâle, on sort le plastique blanc de son armature métallique et on vire les deux pins du milieu. On sort les deux pins des extrémités et on les tord légèrement pour les bomber afin qu'ils fassent bien contact avec le Serial Swan. On n'oublie pas de les remettre après...
On ouvre vire la prise d'une Wormlight GBA ou GBC (bien garder le bout de plastique extérieur par contre), on garde les deux fils et on les soude sur les deux pins qui restent sur la prise USB. On teste la polarité. Si ça ne marche pas on inverse les deux pins, si ça marche on remet la prise dans son armature métallique.
Il suffit ensuite d'ajuster la prise USB dans le Serial Swan en collant des petits bouts de plastique sur l'USB.

Attention à l'orientation: ce sont les pins des extrémités de la face dorsale de la WonderSwan qui balancent du 3V.

(j'avais prévenu que ce sera pas facile à expliquer sans illustrations )

(tiens au passage je ferais bien la même chose sur NGPC, j'y ai déjà repéré les bonnes pins il y a de cela plusieurs années mais j'ai jamais trouvé comment faire tenir une Wormlight dans la prise EXT)

c'est sur que expliquer sans image c'est un peu plus dur à comprendre, mais si tu en fais un pour la ngpc n'hésite pas à prendre des photo, car si je ne dis pas de bêtise la principe doit être le même non?

Le principe est exactement le même, seule change la forme de la prise

espèce de bidouilleur fou

Pour la NGPC, tu peux réutiliser des câbles link. D'ailleurs il y a quelqu'un qui en vend dans la rubrique petites annonces en ce moment, si je dis pas de bêtises.

Ouais mais j'ai pas envie de sacrifier un bon câble link, et puis j'ai surtout envie de rien payer

Sinon j'ai trouvé ça sur le net: un brave Schleu s'était déjà bricolé des Wormlight l'an dernier (sauf que lui avait récupéré une prise officielle Swan ).

http://www.nexgam.de/forum/thread.php?threadid=61438

EDIT: PUTAIN LE SALOPARD
http://www.nexgam.de/forum/thread.php?threadid=69208

Je te sens légèrement vexé

Si j'ai bien décortiqué la traduction automatique de Google (je parle pas un mot d'allemand), il a rajouté une plaque de plexiglass devant le LCD, et c'est ça qu'il éclaire avec ses LEDs blanches ?

Un peu vexé oui, parce que sa finition a l'air carrément meilleure que la mienne. Certainement parce que lui a travaillé sur une console qui était déjà en bon état au départ Mais lui a niqué le LCD et pas moi (enfin si, mais ça ne se voit pas ) . Il a du le péter en le retirant de la coque avant. C'est sacrément bien collé ces choses-là (j'ai moi-même failli péter le mien). HA-HA bien fait (mauvais perdant inside )

Non non c'est bien un backlight. Eclairé par deux LEDs au lieu d'une. Résultat très propre (sauf la fissure ). Apparemment il n'a mis ni résistance ni interrupteur. Je serais curieux de savoir ce qu'il a mis derrière l'écran pour que ça éclaire aussi bien. Je pensais tenir le haut du pavé avec un backlight de PSP.

Pas tout pigé... si c'est un vrai backlight, pourquoi il a dû décoller le LCD ? Et l'arrière du LCD est quasiment opaque, comment ça pourrait éclairer aussi bien ?
(à moins que ce soit une Color et que ce soit différent ? moi je me base sur la Crystal)

EDIT : ah non laisse, c'est moi qui suis à la ramasse. Je pensais qu'il testait juste avec un jeu N&B, mais en fait c'est une WS N&B

C'est bien une Swan N/B (il le dit, j'ai quelques notions d'allemand ) et a console n'a que les boutons Start et Sound sous l'écran. Les Color et Crystal ont le bouton Power en plus

En fait je me suis gouré, c'est le LCD de ma Color que j'ai failli détruire, il fallait le décoller pour le frontlight (que j'ai pas fait ). Pour un backlight on n'a pas besoin de décoller le LCD, juste le film de réflexion collé à l'arrière. L'Allemand l'a peut-être retiré en tirant trop fort dessus, d'où stress trop important sur le LCD qui s'est fendu.

EDIT: ah c'est malin

HALP.

J'explique, c'est un peu long L'an dernier j'ai acheté à darius une wormlight NGPC, elle n'a jamais fonctionné. Aujourd'hui j'ai décidé de la disséquer et il s'avère que la LED utilisée est rouge. Cey super pour éclairer un écran dans la nuit une LED rouge

Alors j'ai viré la wormlight rouge et j'ai mis à la place une wormlight GBA avec une LED blanche (LED blanche que j'ai récupérée dans une lampe de poche, dans la wormlight GBA c'était une mini ampoule). Il y avait une résistance dans le circuit, je l'ai dégagée.

On pourrait croire que ça donne bien:







MAIS dès que le jeu démarre...





La luminosité de la LED chute et n'est plus suffisante pour éclairer l'écran :/

J'ai retesté la LED rouge (avec et sans la résistance) son éclairage reste constant que l'on soit dans le Pocket Menu ou dans SNK VS Capcom Le port EXT de la NGPC ne doit pas balancer le même voltage quand on est dans un jeu... ça vient de la tension seuil de ma LED blanche qui est supérieure à celle de la LED rouge?

Très probablement. La relation courant (donc luminosité)/tension d'une LED est très abrupte, donc il suffit que la tension chute un poil pour que la luminosité diminue beaucoup. Tu devais être pile poil à la limite :/

Mouais donc c'est mort pour la wormlight NGPC :/ Je me demande pourquoi ces cons de chez SNK ont jugé utile de baisser le voltage dans la price EXT pendant le jeu, mais pas au boot de la console ni dans le Pocket Menu.

J'ai refait une nouvelle Wormlight pour WonderSwan Profitant d'une Wormlight qui traînait chez moi depuis des années et d'une prise USB HS.

Et cette fois j'ai fait de belles photos avec un bon APN

Fichier joint :

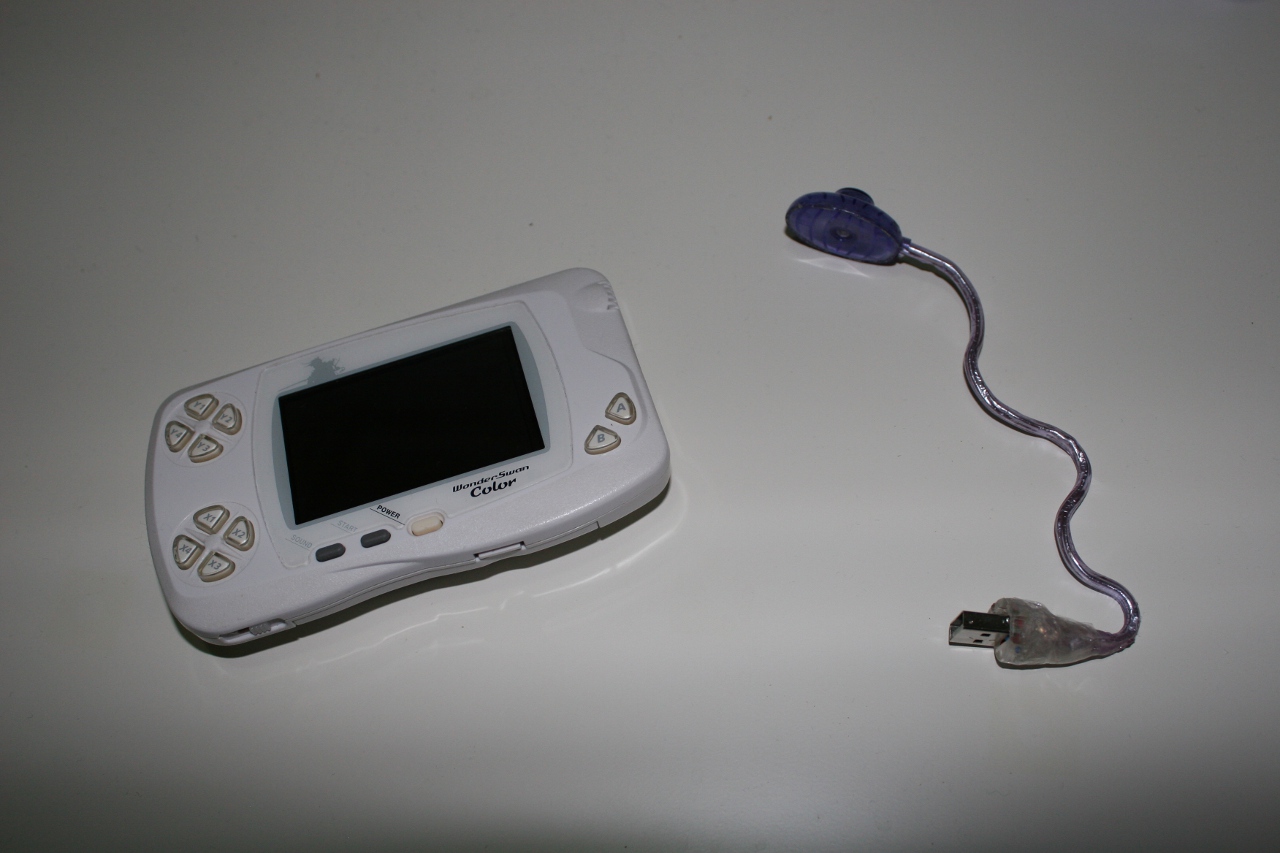

Les deux suspects.

Fichier joint :

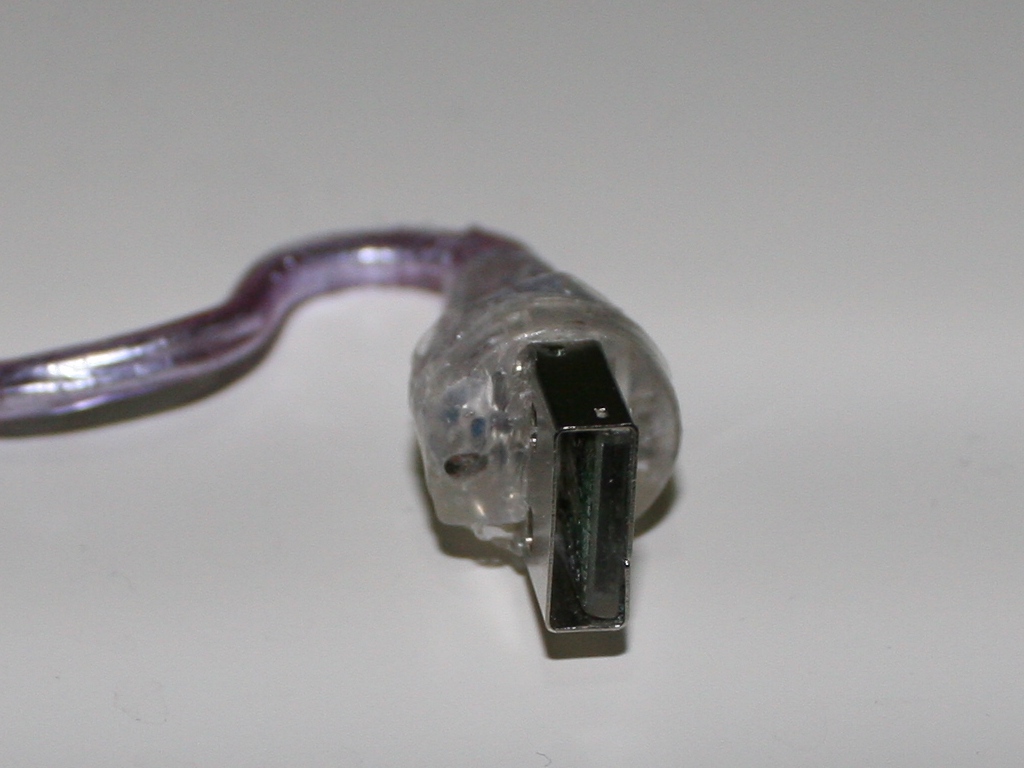

Bon il reste encore des finitions à faire au niveau de la prise, il faut qu'elle puisse tenir dans le port EXT de la Swan:
1) sans créer de court-circuit.
2) sans entraîner de stress sur la carte-mère qui est à nue à cet endroit.
Il faudra donc modifier la prise afin de lui donner la forme du EXT, parce que là ça tient pas super bien et ça a l'air bien fragile.

Fichier joint :

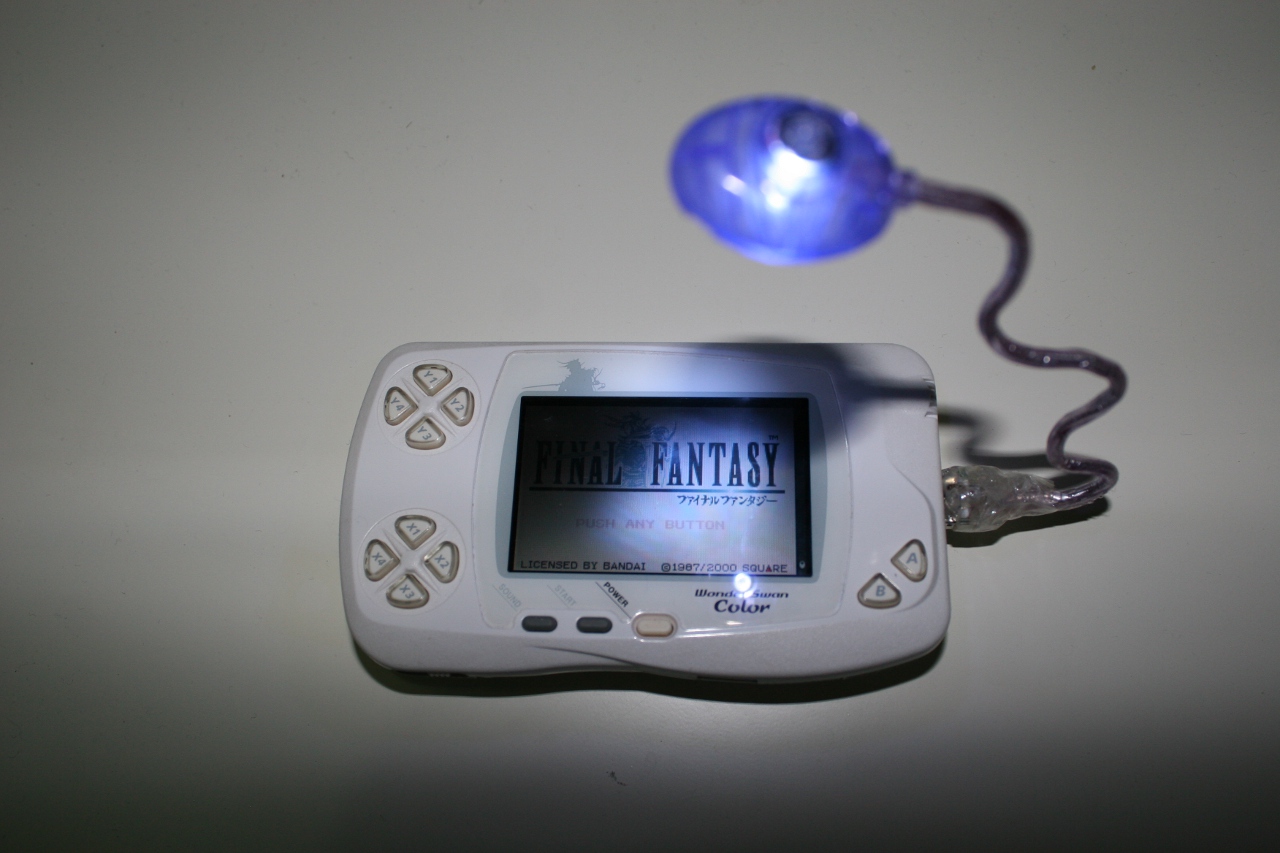

Test en pleine lumière.

Fichier joint :

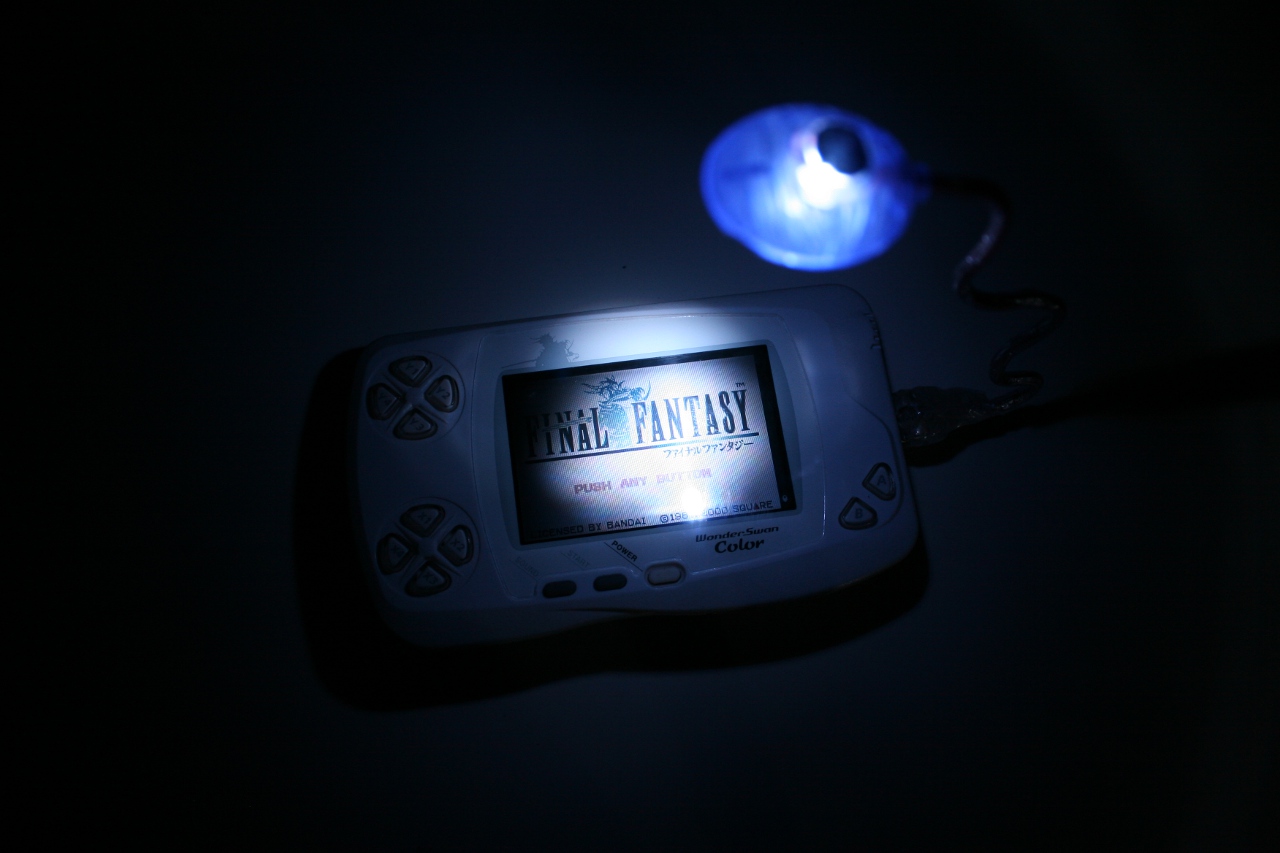

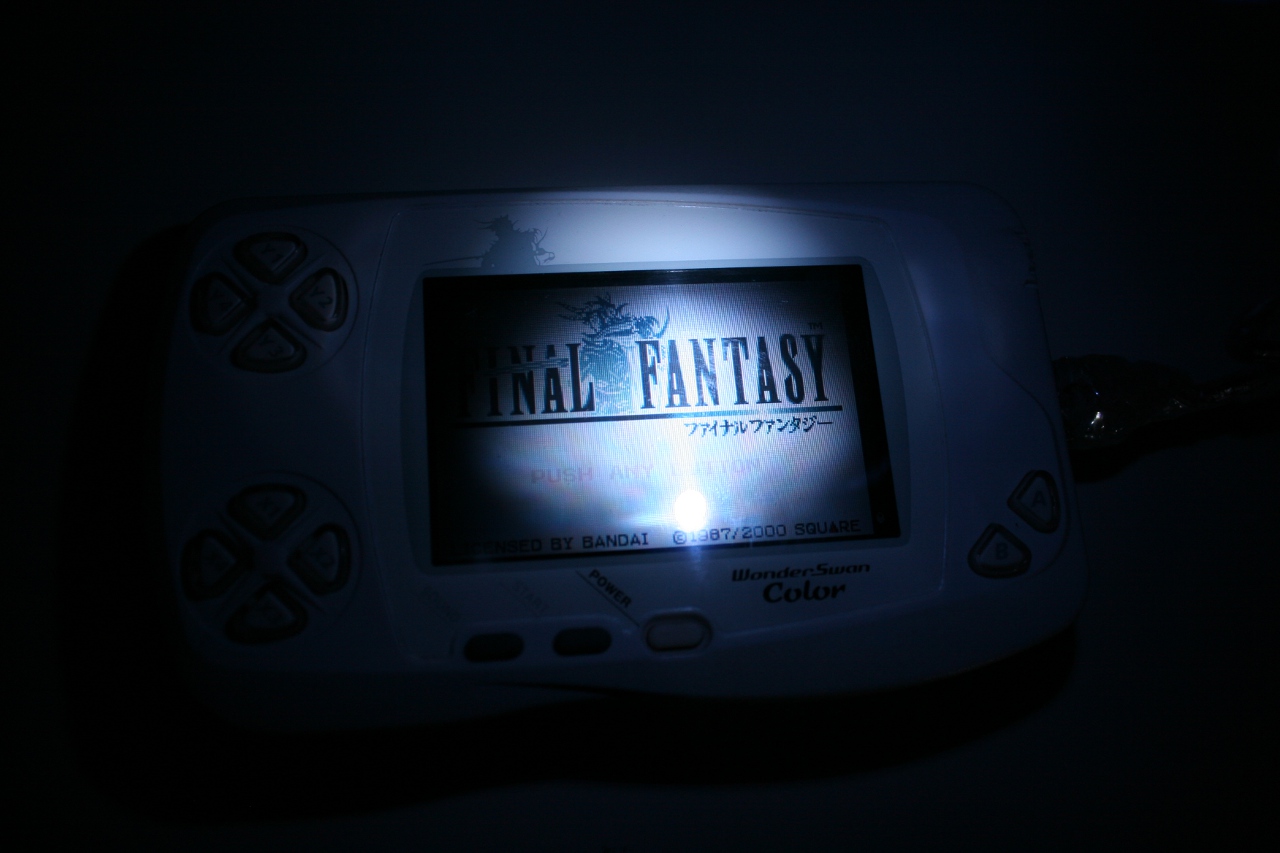

Test dans une nuit noire. Grâce à l'écran de la Color qui présente assez peu de reflets et au LCD de qualité de la Crystal, l'image est bien lisible même dans le noir le plus complet.

Fichier joint :

En pratique, le centre de l'image est suffisamment éclairé pour qu'on puisse jouer. Pour lire dans les coins il suffit de regarder la console sous un autre angle. Bien évidemment il est possible de tordre la Wormlight dans tous les sens pour ajuster la lumière à sa convenance

Hé les gars, la forme de la prise de cette Wormlight pour Neo Geo Pocket ne vous rappelle rien?



Il faut savoir que comme décrit par moi-même quelques posts plus haut, le port extension de la NGPC n'est pas utilisable par une Wormlight. Le fabricant Nyko a donc décidé d'intégrer sa Wormlight dans son pack de batteries, afin que la LED dispose en permanence de l'alimentation nécessaire pour briller.

Là où ça devient cocasse, c'est qu'on dirait carrément une Wormlight WonderSwan

C'est vrai que la ressemblance est troublante

Ma théorie: Nyko voulait une Wormlight pour NGPC, mais ne voulait pas fabriquer sa propre prise. Que faire alors? Il faut savoir qu'à l'époque les choix étaient assez limités.

1) utiliser une Wormlight GBC? Impossible, Nintendo est le seul fabricant autorisé de prises EXT femelles pour Game Boy Color. Et puis je suis pas sûr qu'ils apprécieront que leur prise EXT soit présente sur un appareil non Nintendo.
2) utiliser une prise EXT de NGPC? Non plus, les gens vont se planter en l'insérant dans le port EXT de la NGPC à tous les coups.
3) utiliser une Wormlight WonderSwan! Bandai n'a pas le bras assez long pour sévir jusqu'aux USA ou en Europe, et le coût sera réduit puisqu'il suffit de commander des Wormlight WS à l'usine au lieu d'en faire fabriquer des spécifiques Nyko.
4) l'USB bien que déjà existant n'était pas fort usité.

Maintenant, je me demande... Un socket pour 2 batteries AA, un petit circuit avec un réhausseur de voltage pour mettre un USB à 5V, et une Wormlight USB. On pourrait facilement refabriquer ce genre de petit accessoire

Bah, tu peux même l'acheter en kit
http://learn.adafruit.com/minty-boost

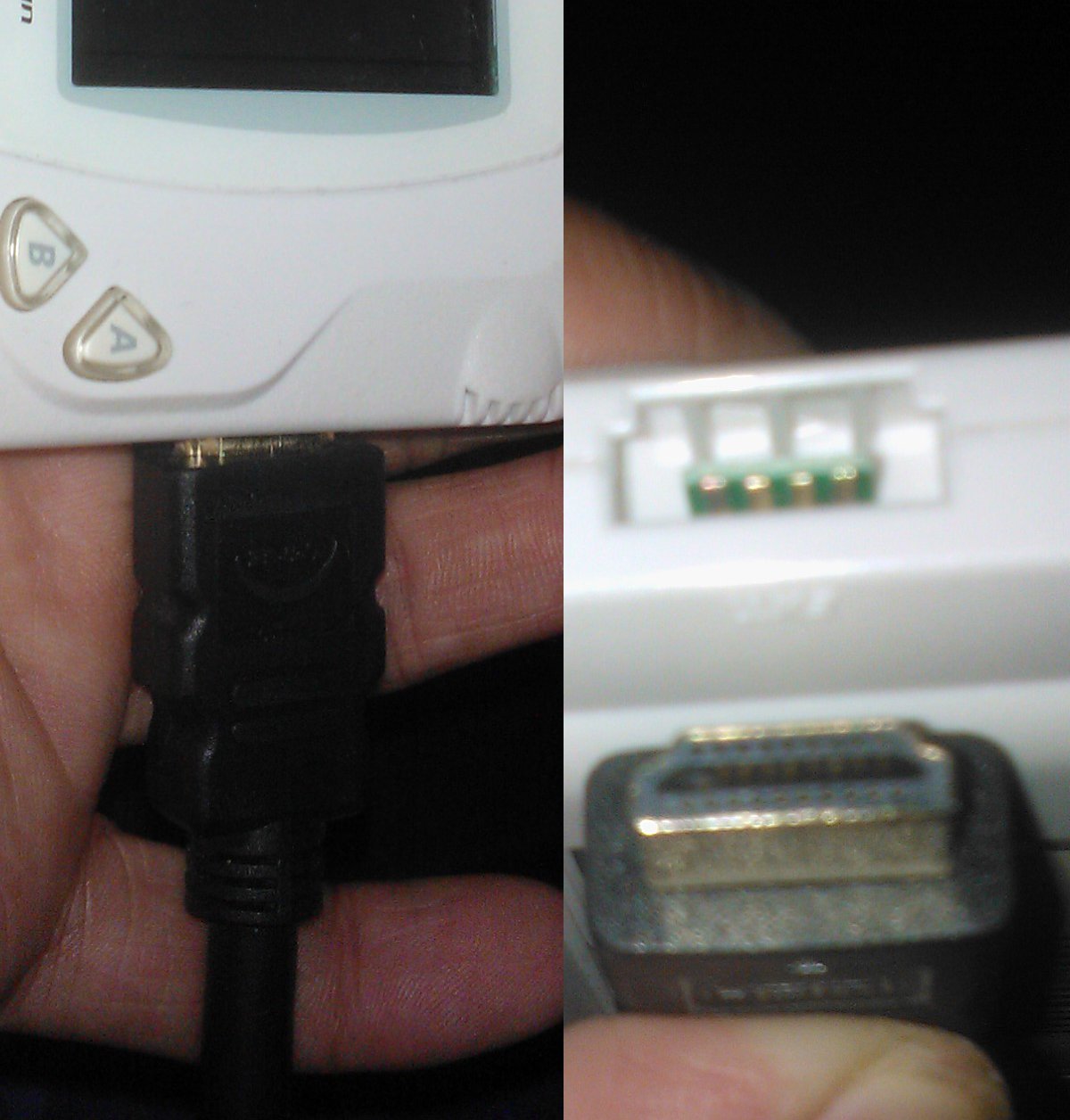

Je viens de tilter qu'un HDMI mâle s'insère presque parfaitement sur le port EXT de la Swan. Evidemment, quelques ajustements assez minimes restent à faire pour que ça ne bouge pas.

Le plus gros problème sera de virer des pins sur la prise HDMI, puisque c'est du 19 broches contre 8. ça risque de faire des courts-circuits. Il va falloir en éliminer une sur deux.



Je teste ça dans un proche avenir

Un proche avenir plus tard... Je confirme.

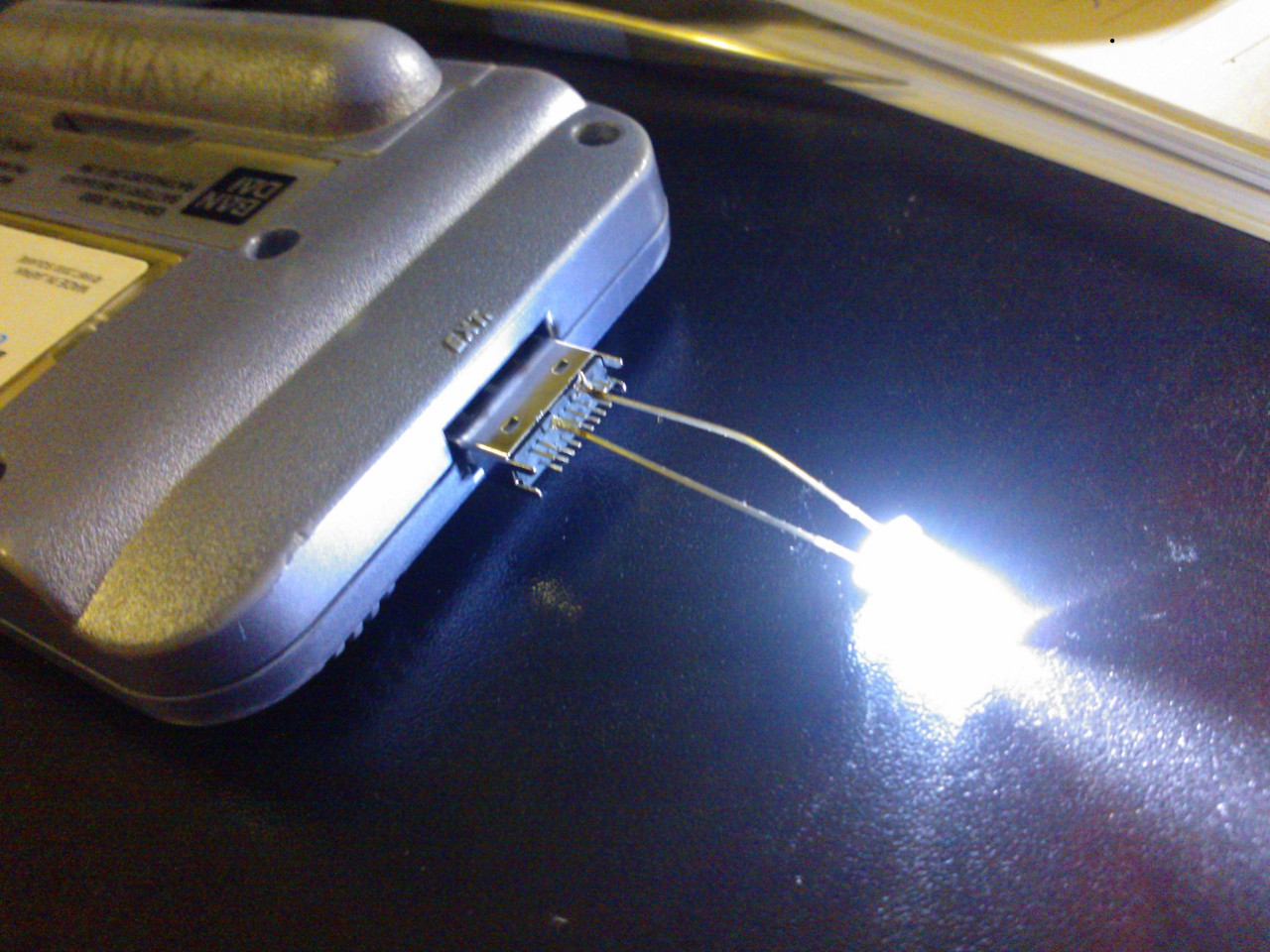

Premier prototype:

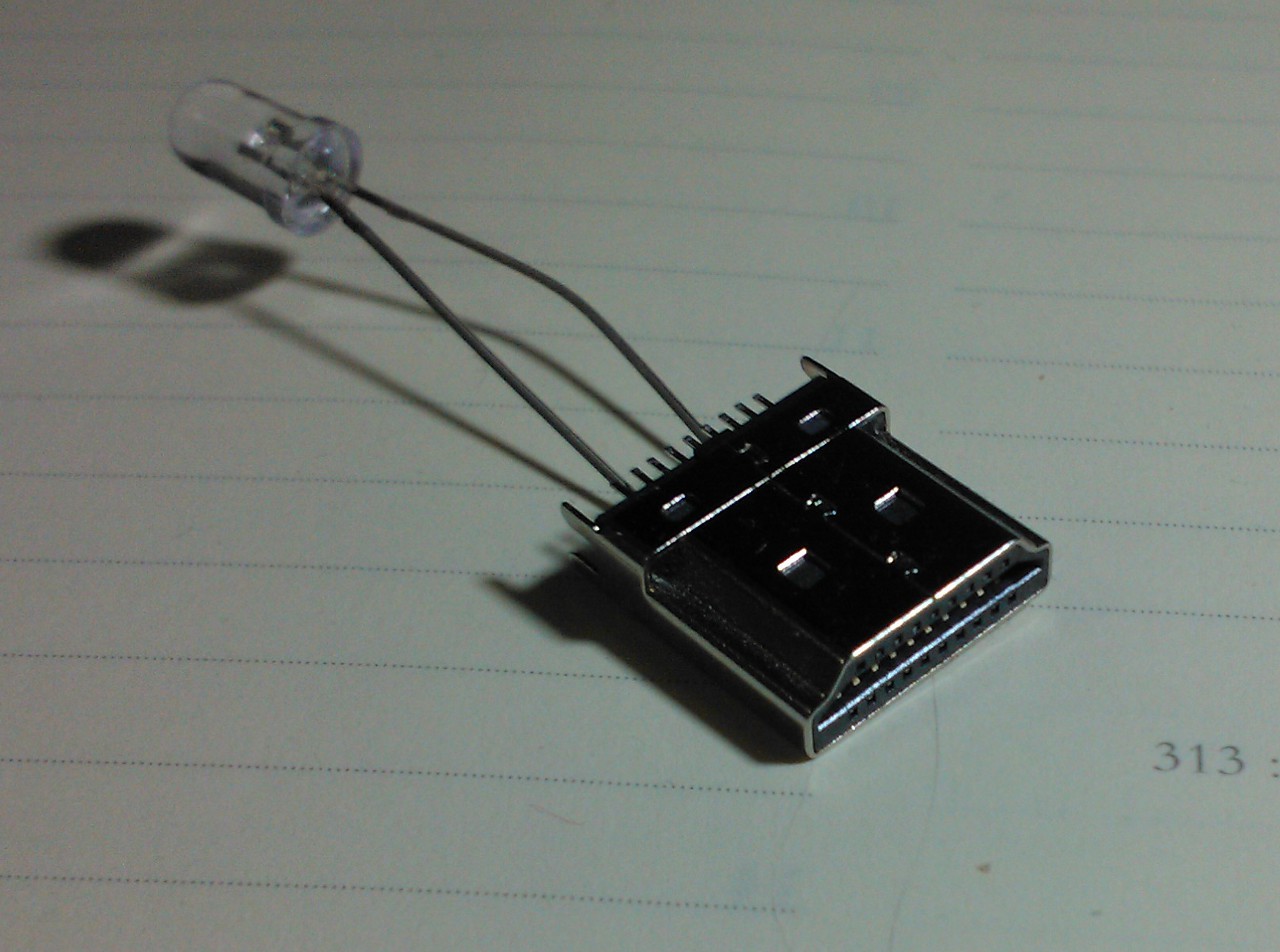

Une bête prise HDMI, une bête LED.

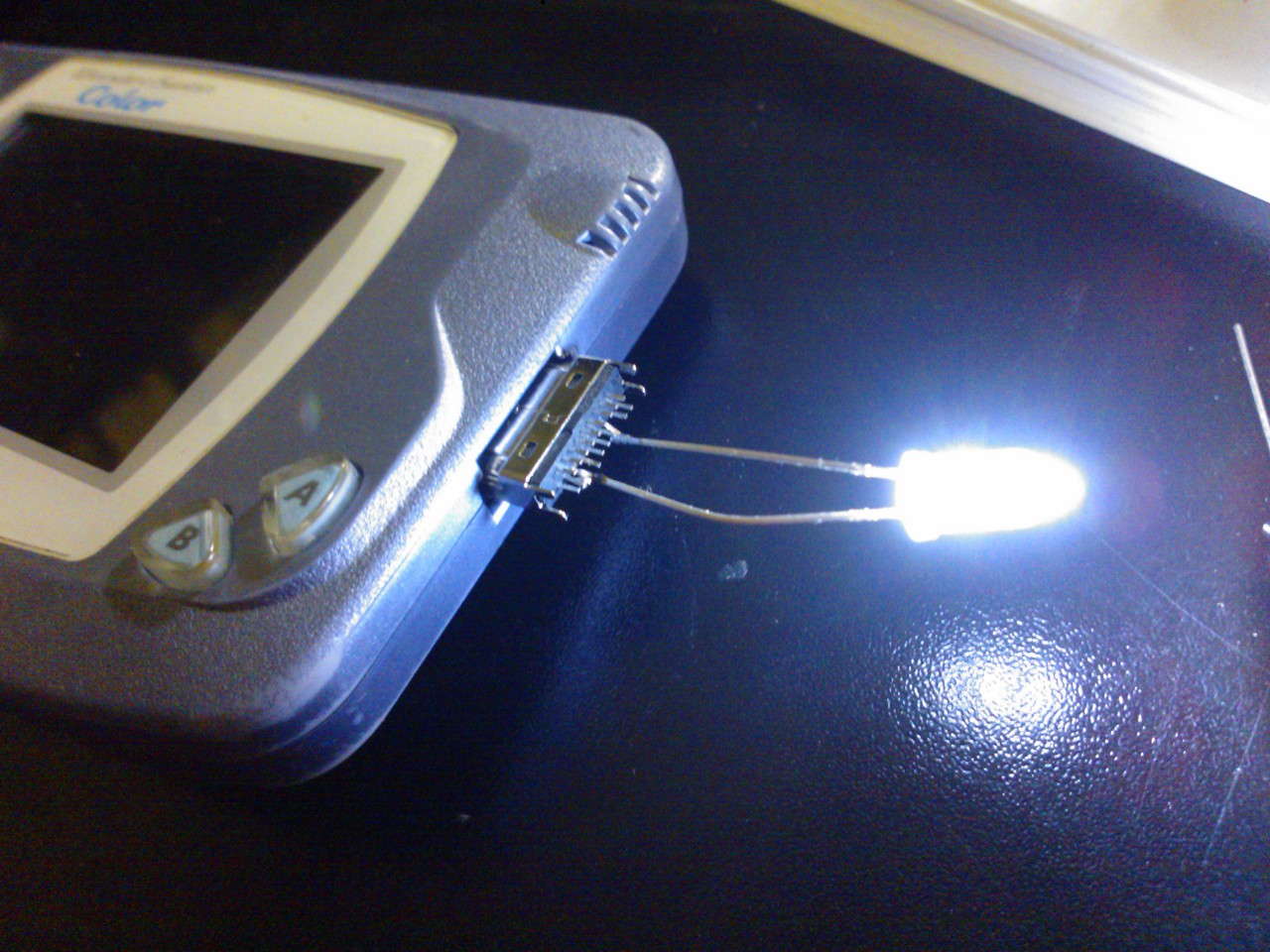

ça brille super fort!


Pins sur lesquelles souder: j'ai compté 3 pins à partir de chaque extrémité, face arrière de la Swan. Positif côté pile, négatif côté cartouche. Aucun besoin de retirer des pins. ça tient assez solidement. On dirait presque que ça a été fait pour.

Maintenant je vois bien un petit atelier de fabrication, avec des Wormlight GBC/GBA et des petits ports HDMI pourvus de leurs boîtiers plastique (pour que ce soit joli).

Par ailleurs je maudis Imageshack pour avoir effacé toutes les images. C'est pas demain la veille que je réutiliserai leurs services

Mirari power

En tout cas, bien vu le connecteur HDMI
(mais rajoute-moi une résistance en série, allez hop )

Hé bien vu

Je ne sais pas comment cette idée t'est venu de tester de mettre cette prise a cet endroit, mais bon

(par contre a mon avis c'est fragile avec gros risque de casser le PCB de la swan, vu le jeu possible, donc méfiance)

Godzil (./28) :
Je ne sais pas comment cette idée t'est venu de tester de mettre cette prise a cet endroit, mais bon

Je cherchais une prise qui avait la forme du connecteur Swan, je voulais un truc qui nécessite le moins de travail d'arrangement possible vu que l'USB a été un échec (ma Wormlight en ./18 s'est cassée depuis) puis j'ai réalisé que le HDMI était la prise grand public qui s'en rapprochait le plus

Il y a du jeu oui, mais ce sont les pins du port HDMI qui plient et qui absorbent les contraintes. Je pense que la PCB de la Swan ne subit pas trop de forces.

Je vous montre tout ça à la RGC

Ce mec a piqué ma photo de Wormlight WonderSwan

ça voudrait dire que la qualité de mon bricolage de merde de 2013 était si bonne qu''un type a réussi à penser que c'était le produit officiel? Je serais presque honoré
