Bonjour,

Est ce que quelqu'un a réalisé le bouton Pause qui s'adapte sur la manette Master system?
Voici le lien: http://www.smspower.org/smscartpad/pausebtn.htm



Il y a aussi le rapid fire (autofire) à réaliser

Voici le lien: http://www.smspower.org/smscartpad/rfu.htm



merci d'avance de mettre des commentaires ou photos si vous l'avez réalisé.

Je vois déjà une erreur dans le schéma : le contact central de R1 et R3 doit être relié à l'une des deux extrémités, sinon le réglage de la vitesse de tir ne marchera pas.

C'est pour celà, avant de faire ceci j'aimerais trouver des photos des modifications qui fonctionnent. car j'ai essayé le module pause sur la manette, j'ai grillé ma console.

Bon j'ai chopé une SMS 1 en broc pour trois fois rien (y avait juste pas de bloc alim, mais j'en ai acheté un universel juste à côté, pour trois fois rien aussi ), je sens que je vais me bricoler ce petit mod

La partie de la manette ne me posera aucun problème, par contre pour la pose de la puce (ça fait un peu piratage ça ) j'ai une petite interrogation: il est où ce foutu Voltage Regulator? (cc)

C'est bon j'ai contourné le problème

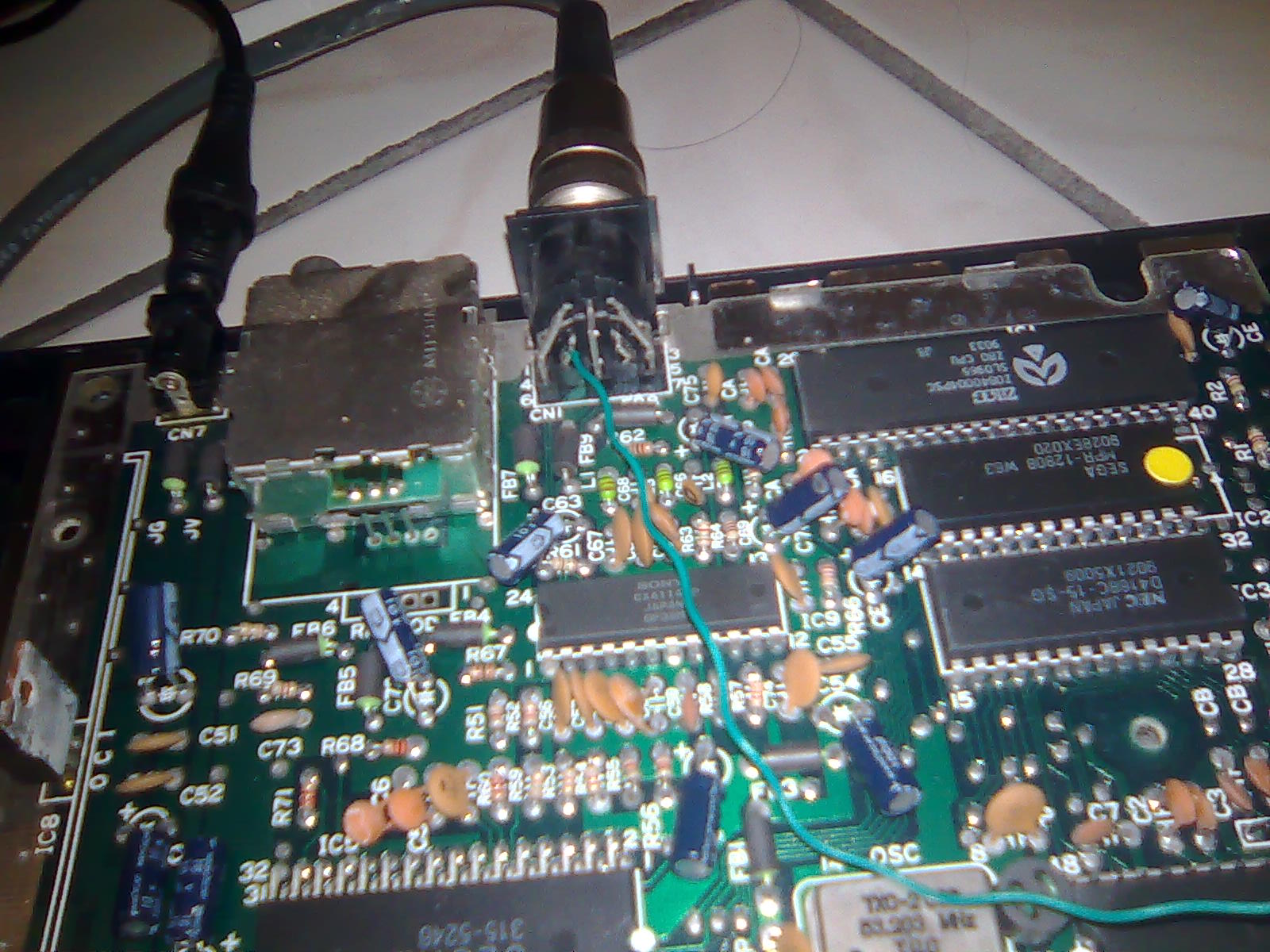

Le +5V je l'ai piqué sur le AV-out (le +5V du signal RGB), et le GND je l'ai tapé sur le blindage.

Rapide essai: ça marche

En fait ça marche, mais à moitié seulement

En effet, quand j'appuie sur mon bouton Pause il ne se passe rien. Mais quand j'appuie sur l'une des deux directions gauche ou droite en même temps que le bouton Pause, ça marche.

J'ai essayé de virer les résistances, mais ça met en pause dès que j'appuie sur gauche ou droite...

Bah, toujours mieux que rien hein

Il est pas clair ce tuto... (et m'a l'air assez foireux, mais sans schéma c'est un peu dur à suivre)

Salut Nhut,

Pourrais tu me faire des photos de tes demonstrations pour recopier la meme chose?

Est ce que ca fonctionne comme il faut?

Est ce que tu pourrais mettre des photos des modifications à faire sur la console et la manette sur le forum?

J'ai trouvé aussi un schéma pour rajouter un bouton reset en plus sur la manette crois tu que ca fonctionnerais? http://www.smspower.org/forums/viewtopic.php?t=12619&highlight=reset
Et un autre ici qui a l'air plus simple:
http://img88.exs.cx/img88/5219/pausemod1wy.jpg


Ca serait cool si tu pouvais rajouter ceci à ta console et prendre des photos ;-)


Merci d'avance

Bonjour cher monsieur

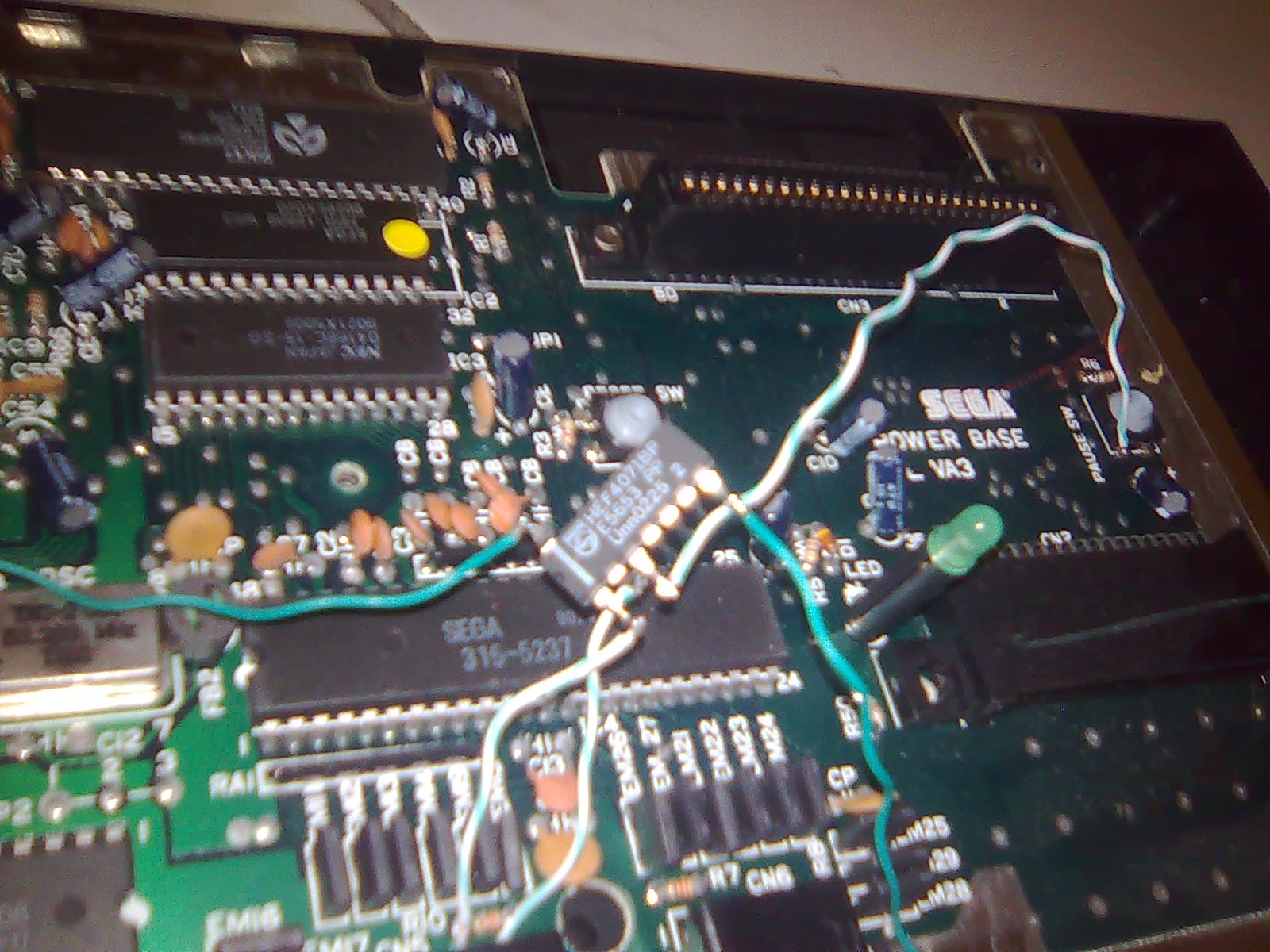

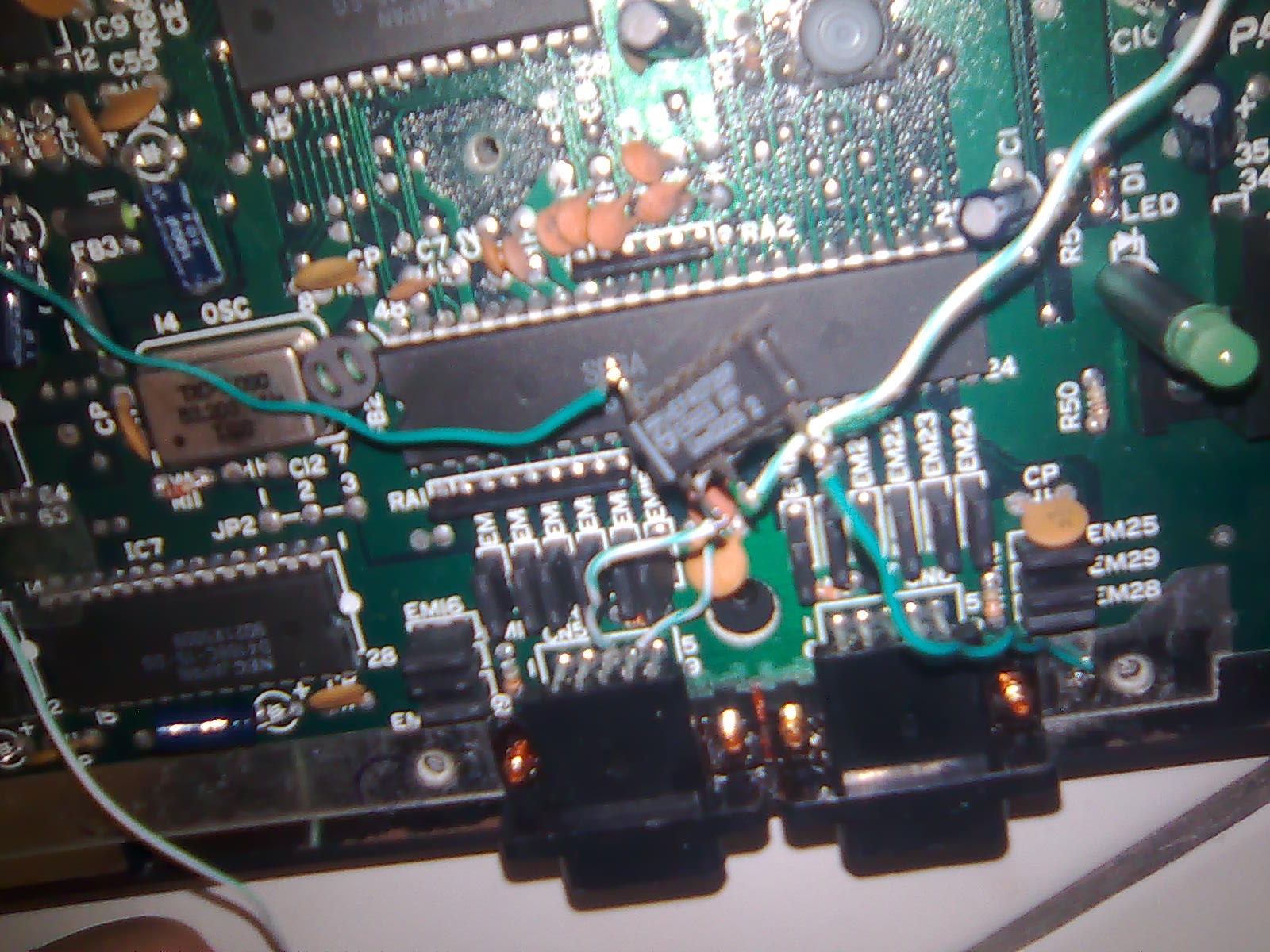

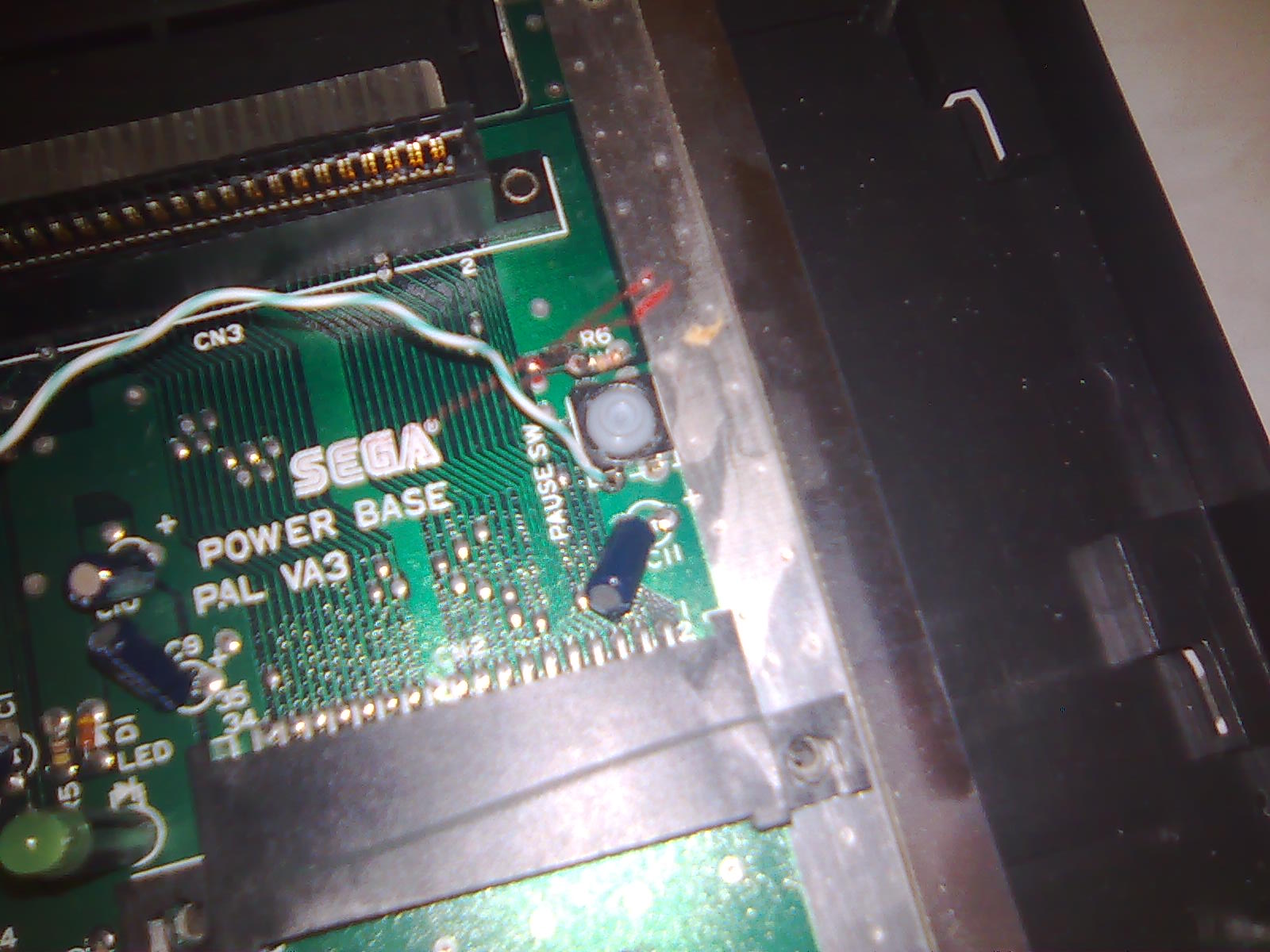

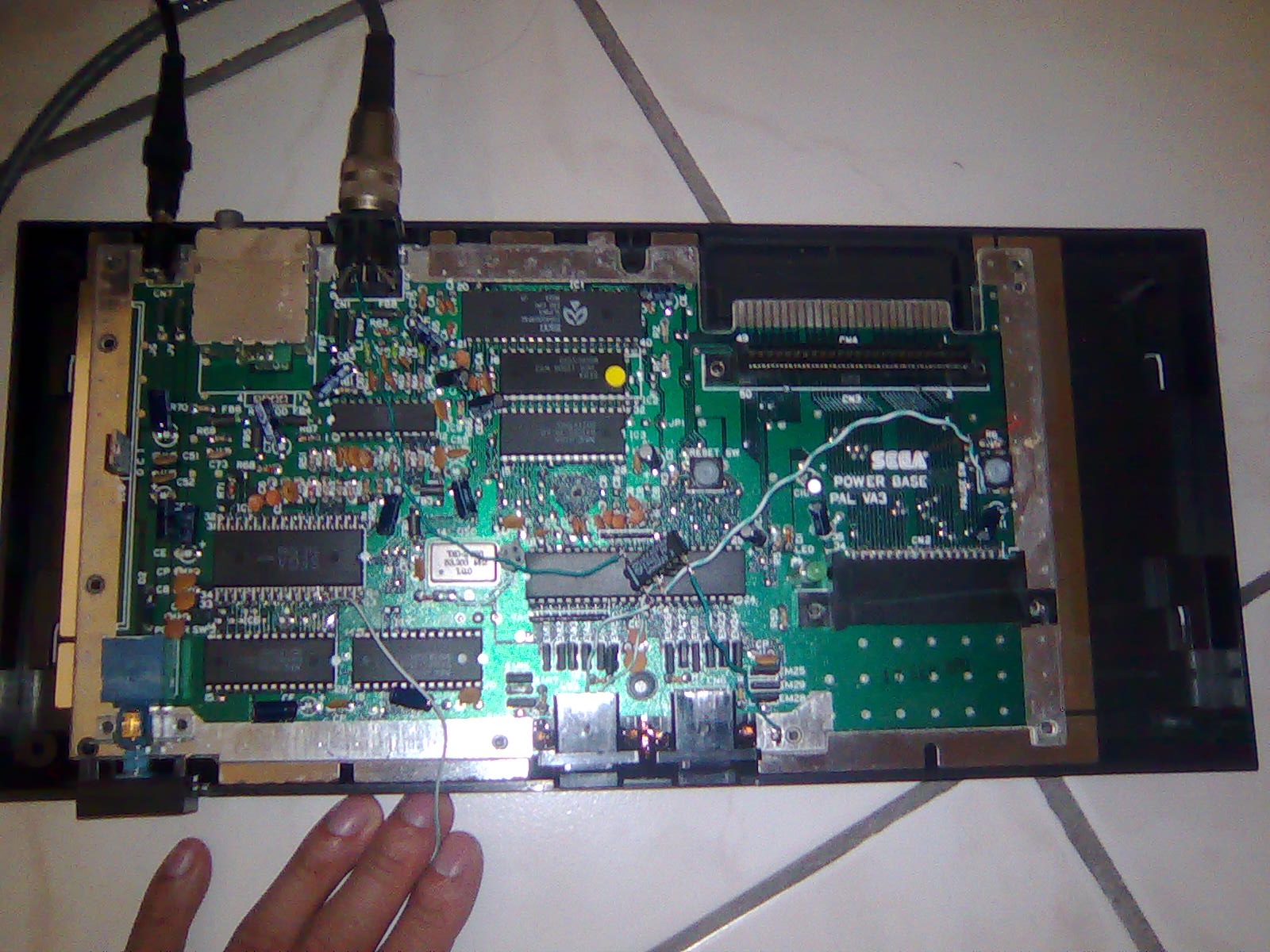

Alors, j'ai fait quelques photos oui, les voici:






ça fonctionne, mais il faut appuyer sur l'un des deux direction gauche ou droite pour que ça marche. Il doit certainement y avoir moyen de perfectionner ça en modifiant les valeurs des résistances.

Au sujet du bouton reset sur la manette, je ne t'aiderai pas parce que je trouve que c'est de loin la pire idée de mod qu'on puisse avoir Je ne m'amuserai donc pas à faire ça.

Par ailleurs je ne comprends pas trop ton raisonnement:

le bouton pause est vraiment très petite et très proche du bouton Reset. Ceci met déjà arriver en plein jeu de me planter et là on folle au bout de 2 heures de jeu

Tu as envie de revivre ça plus souvent?

La prochaine fois que tu postes des images comme ça Nhut, rajoute un tag "NSFZ" (Not safe for Zerosquare), s'il te plaît

Pourquoi, ça te fait des choses dans ton pantalon, ou bien tu ne supportes pas de voir la qualité et l'emplacement de mes soudures?

merci pour les photos, il a fallut que je change la soudure du bouton pause et faire comme le site officiel


J'ai aussi pas le meme fonctionnement j'ai juste à appuyer sur le bouton pour mettre en pose et pas besoin de faire bouton droit ou gauche en meme temps.


merci encore pour les photos

Sûrement parce que tu as une Master System 2?

Non j'ai une master system 1 mais elle n'est pas identique que la tienne sur les photos, par exemple j'ai pas le module gris qui se trouve entre l'alim et le connecteur video, et les composants qui se situent près du bouton pause sont placés différemment.

Aaaaaargh je le savais, il y a eu différents modèles de Master System, et la mienne c'est une belge

Le module gris c'est le RF, pour brancher la SMS sur la prise antenne. Comme sur SMS2 ça n'existe pas sur les consoles françaises...

Je viens de faire l'extension avec l'appui sur les 2 boutons + le nouveau bouton pause = Reset du jeu ca fonctionne impeccable.



Merci Nhut pour tes photos qui m'ont permis d'éviter de griller à nouveau une master system.

Salut, merci pour les photos Nhut et le petit schéma ça ma bien aidé pour le mod pause que j'ai fait pour la première fois. (Merci notamment pour le 5v sur la prise RGB ^^)

Nhut tu sais que t'as soudé un fils au mauvais endroit, je pense que c'est pour ça qu'il faut que tu appui sur haut ou bas en même temps que le bouton pause. C'est sur le bouton pause de la console il faut bien souder le fils comme sur la photo de laulau.

Sinon pour les soudures tu aurais pu les faire derrière, là ça fait un peu carnage^^

Et pour le commun j'ai fait ça avec une cosse fixé à une vis du bout de métal présent sur la gauche de la console.

Photo (il y a aussi le mod 50/60hz et le mod région) à noter que j'avais fait la connerie de faire le mod sur le port manette joueur 2^^

MmmRevolution (./18) :
Nhut tu sais que t'as soudé un fils au mauvais endroit, je pense que c'est pour ça qu'il faut que tu appui sur haut ou bas en même temps que le bouton pause. C'est sur le bouton pause de la console il faut bien souder le fils comme sur la photo de laulau.

Il y a plusieurs modèles de Master System, la mienne est différente des vôtres parce que c'est une Master System belge: tu le vois le module RF qui n'existe pas sur vos consoles? Tu le vois que ma carte mère est sensiblement différente de la tienne? Rah làlà ces Français, faut toujours qu'ils croient que ce qu'ils ont, tout le monde l'a. Mais quels égocentriques tout de même... C'est comme l'histoire du mod 50/60 Hz tiens.

MmmRevolution (./18) :
Sinon pour les soudures tu aurais pu les faire derrière, là ça fait un peu carnage^^

Osef, on les voit pas quand on referme
