sa y est colis recu ce matin, monte dans l'aprem.

voici d'abord le colis déballé: boitier, cable + led(que je n'ai pas monté), 2 télécommandes, colliers plastique et notice en anglais

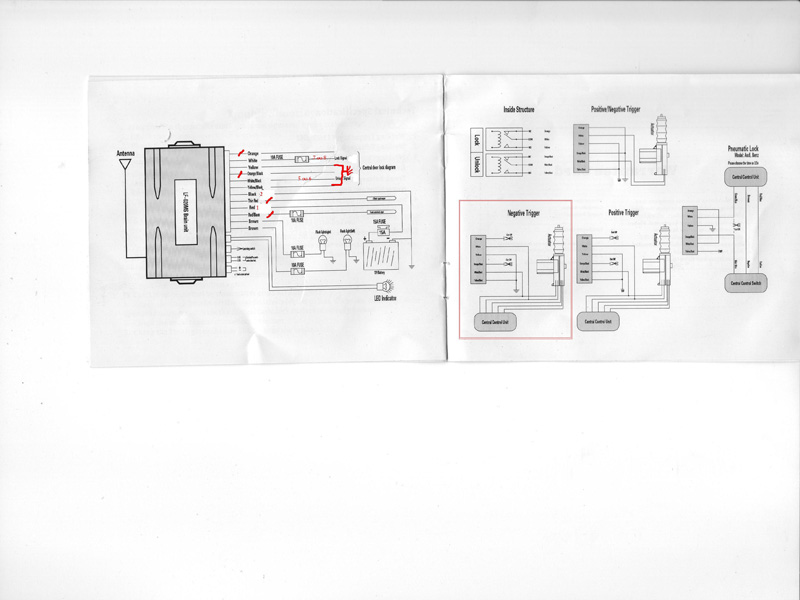

donc après il faut essayer de comprendre le schéma
Donc sur le schéma j'ai mis les numero des fils sur lesquels je me suis branché et ceux que j'ai enlevé
ps: j'ai perdu trop longtemps parce que le fusible pour la fermeture avait claqué



après mise en place



voila maintenant j'arrive a ouvrir ma bx de super loin même derrière des murs. Je monterai les clignotants plus tard

Pour l'instant je suis super content de la qualité du kit, la télécommande a l'air costaud

Super, tu as donc obtenu exactement ce que tu voulais ^^

Juste une question : sur les télécommandes il y a 2 boutons. 1 pour vérouiller, 1 pour dévérouiller. le 3ieme sert à quoi ? Le coffre ? c'est fonctionnel ? je vois pas bien comment.

oui sur la télécommande le 3ieme sert pour le coffre mais il faudrait tirer le câble jusqu'à la commande d'ouverture du coffre ou aparement il pourrait éventuellement commande un autre truc mais quoi??? , désolé pour le schéma mais j'ai pas réussi a zoomer

Super montage tout ça et en plus qui marche, on va essayer de faire de même

perso, j'essayerais de cabler ce troisième bouton pour repérer la voiture : la faire clignoter de tous ses feux (klaxon optionnel) pour la retrouver sur un parking par exemple.

Tien au fait j'oubliais ...

[IMG]http://img412.imageshack.us/img412/4189/fc3lc2.jpg[/IMG]

le boîtier le fait déjà, tu appuies sur verrouiller quand la voiture est déjà verrouillé et les cignots s'allument 10 fois , après quand tu verrouille ils clignotent 2 fois et 1 fois quand tu déverrouilles

ah c'est cool ca !

Slt à tous

Bon .... bah aucuns dégâts au montage ... c'est relativement simple en fait

La fermeture est sur la borne 7 et l'ouverture sur la borne 5 comme je m'en doutais un peu
La centralisation marche impeccable par contre quelques réglages niveau détecteurs infra rouge et anti choc de l'alarme encore à affinés et ce sera nikel.

Pour le moment, tu tournes au tour en marchant, rien ne se passe .... tu t'arrête un peu niveau portes ou coffre en te penchant, ça bip et les clikos clignotent .... mais des fois la sirène se met en route.

Faut pas être cardiaque sinon

Pas de possibilité d'armer le mode RFID, il faut que je vois pourquoi avec le SAV.

Bref ... content pour le moment ... quelques photos du montage vont suivre
PS : Merci Bricoliste pour ta photo

faut pas etre cardiaque en effet

donc pour le moment pas de RFID ?

en tout cas félicitations pour le montage, vivement les photos !

slt Pink

Pour les photos ... tu sais c'est un paquet de fils par contre le boitier rentre nikel dans la console centrale et en tassant avec le pied tous les fils entrent derrière le vide poche

Par contre pour les clikos, j'ai qu'un seul coté qui fonctionne car il y' a une coquille dans le faisseau (presque d'origine ) des feux arrières ...mais je trouverais

Slt à tous

Ayé tout est presque ok, plus qu'a trouver le moyen de réduire la distance pour le RFID car 50 mètres à pieds et la voiture ne se ferme toujours pas ..... ça craint

Sinon ça marche nikel .... capteur HF anti rodeur + capteur antichoc et une panoplie de réglage à faire .... y' a de quoi s'occuper

Du bon matos

yeah cool !
finalement tu prévois de faire un guide de montage ou quelques photos conseils ou pas ?


effectivement, le RFID à 50m ça craint, la mienne serait toujours ouverte du coup vu que je m'en éloigne rarement à plus de 50m finalement
5m ca me parait pas mal comme maximum. Traverser la rue quoi.

Pink-kun (./73) :
yeah cool !
finalement tu prévois de faire un guide de montage ou quelques photos conseils ou pas ?


effectivement, le RFID à 50m ça craint, la mienne serait toujours ouverte du coup vu que je m'en éloigne rarement à plus de 50m finalement
5m ca me parait pas mal comme maximum. Traverser la rue quoi.

Slt Pink

Bah pas trop besoin de reportage sur le montage c'est une simple centralisation comme les photos ci dessus ... la fiche 7 pour la fermeture et la fiche 5 pour l'ouverture après oui pour ceux qui vont en monter une ... au niveau de l'alarme, je peux donner quelques conseils car n'étant pas électricien de métier j'ai quand même pas mal galérer sur deux ou trois trucs

Par contre pour les clikos .... impossible d'avoir les 4 ensemble, toujours que deux d'un coté ... pitin je vais me les faire

PS : le RFID fonctionne, j'ai enroulé le fil d'antenne et recouvert de papier d'alu et maintenant c'est ok .... déclenchement vers les 10 mètres

taxiswiss (./74) :
PS : le RFID fonctionne, j'ai enroulé le fil d'antenne et recouvert de papier d'alu et maintenant c'est ok .... déclenchement vers les 10 mètres

système D powaa
par contre du coup, si tu veux utiliser les boutons, çe ne marche qu'à mètres aussi.
c'est con qu'il ne soit pas possible de paramétrer la distance du RFID indépendamment.
(m'enfin sur un truc à ce prix la faut pas trop en attendre non plus)

Par contre effectivement c'est bien lourd cette histoire de clignos -_-

Le système d'enroulement dans du papier d'alu est l'ultime solution avant de couper carrément le fil d'antenne du récepteur à la longueur voulue .... faut faire des test selon la portée que l'on veut en fait

Le RFID et l'appui manuel sur les boutons sont liés puisque dés que l'émetteur est à portée du récepteur ça ouvre. Je vais essayer de couper l'antenne jusqu'à avoir 2 ou 3 mètres de portée car c'est pas top de s'éloigner de sa caisse en marche arrière pour voir si quelqu'un ne rentre pas dedans avant l'armement

Je vous ferais quelques photos ce week end mais rien de très spectaculaire

NON !!!!!!!!!!!!!!!!!!!!!!!!!!

ne coupe surtout pas le fil !!! les antenes sont calculées en fonction de la frequence qu'elle doivent emmetre et recevoir si tu la coupe tu va modifier ca et ca risque de plus marcher apres ou du moins de trop reduire et de tout masacrer ..

bricoliste (./77) :
NON !!!!!!!!!!!!!!!!!!!!!!!!!!

ne coupe surtout pas le fil !!! les antenes sont calculées en fonction de la frequence qu'elle doivent emmetre et recevoir si tu la coupe tu va modifier ca et ca risque de plus marcher apres ou du moins de trop reduire et de tout masacrer ..

bah au moins ça vient du cœur

Ne t'inquiète pas, ce sont les techniciens de la marque qui préconisent ça "réduire la longueur de l'antenne pour en diminuer sa portée"

Mais c'est clair que je vais tout tenter avec d'en arriver la

Slt à tous

Voila ... c'est monté et fonctionnel

Le détecteur de choc ainsi que le détecteur HF marchent nikel ... totalement inutile sur une bx donc indispensable
Le défi (car pas doué en électricité) pour moi était de la monter et qu' elle marche .... objectif atteint

Grande portée HF ~40 mètres par contre RFID aléatoire, ça ouvre à 5 mètres mais ne ferme pas à la même distance

- Pour la partie branchement alarme, juste à suivre les instructions sur le manuel
- Pour la partie centralisation, il faut y aller au voltmètre sur le faisceau du boitier d'origine (pour moi => borne 7 pour la fermeture et borne 5 pour l'ouverture)



Si vous avez des questions, n'hésitez pas

citer au lieu d'éditer => sorry ... a effacer merci

Juste dommage pour le coté aléatoire de la partie RFID puisque finalement c'etait presque l'intéret premier...
en tout cas félicitations ! ^^

Slt Pink

Ça ne me dérange pas plus que ça que le rfid marche pas top car pas eu le temps encore de faire quelque chose pour réduire la portée donc y' a espoir

Pour moi le but est atteint ... car marre de chauffer la clé ou de pisser sur la serrure les jours de grand froid
