Hello à tous, en ce moment je suis dans ma période "retapons des consoles" cheeky

Donc le souci à présent c'est une Saturn VA13 Singapour qui me fait un problème visuel:

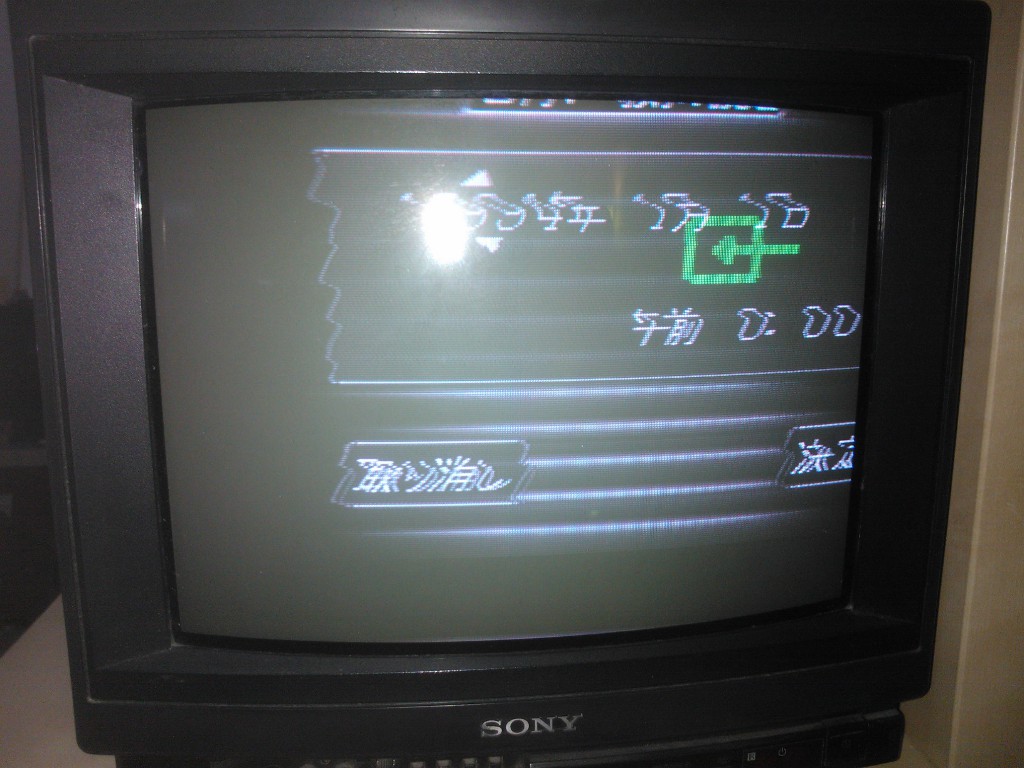

yVzu

Tout le reste fonctionne sinon: je me balade dans le bios, je lance les jeux, etc. Tout va nickel sauf ce souci visuel. Le son fonctionne (gauche et droite), sur mon moniteur RGB de test les couleurs passent parfaitement. On dirait qu'il y a juste un problème sur le Composite video.

Ce que j'ai déjà essayé sans succès:
1) changer de câble RGB (par un autre PAL puis par un JAP): que dalle.
2) essayer un câble S-Video: ça me fait pareil.
3) dessouder la puce d'encodage vidéo (MB3516A) et mettre une d'une Saturn qui va bien: ça fait pareil.

Ce que j'en déduis:
1) tous les signaux sortant de la Saturn fonctionnent hormis la Sync et les Luminance/Chrominance.
2) ça aurait pu être un élément cramé entre la patte délivrant la Sync et la prise AV, mais ça le ferait uniquement sur la Sync ET les signaux S-Video? Juste trois éléments cramés, et ça tombe pile sur ceux-là? Improbable.
3) la puce d'encodage vidéo fonctionne puisque la changer par une autre qui fonctionne ne change rien.

Donc le problème viendrait en amont? Des signaux que l'encodeur vidéo reçoit?

J'ai ici les schémas de la Saturn VA13: http://www.4shared.com/file/l_gk5y3j/Saturn.html

EDIT:

J'ai retracé les pistes qui vont de l'encodeur vidéo vers la prise AV: rien d'anormal.

Selon les schémas, le signal C-sync du processeur central (315-5964) va sur un élément (dont la nature reste à déterminer, il est schématisé EM4) puis sur la prise AV. Rien d'anormal de ce côté. Il va aussi sur l'encodeur vidéo via une résistance. La valeur de la résistance au multimètre est bonne.
Le C-sync va aussi à la masse via un condensateur de 40p, que j'ai d'abord enlevé: l'écran défile rapidement verticalement, indiquant l'absence de synchro. Je le remets, l'écran ne s'arrange pas. Fuck.

EDIT 2:
J'ai réussi à ravoir le point, l'image est toujours aussi dégueu.

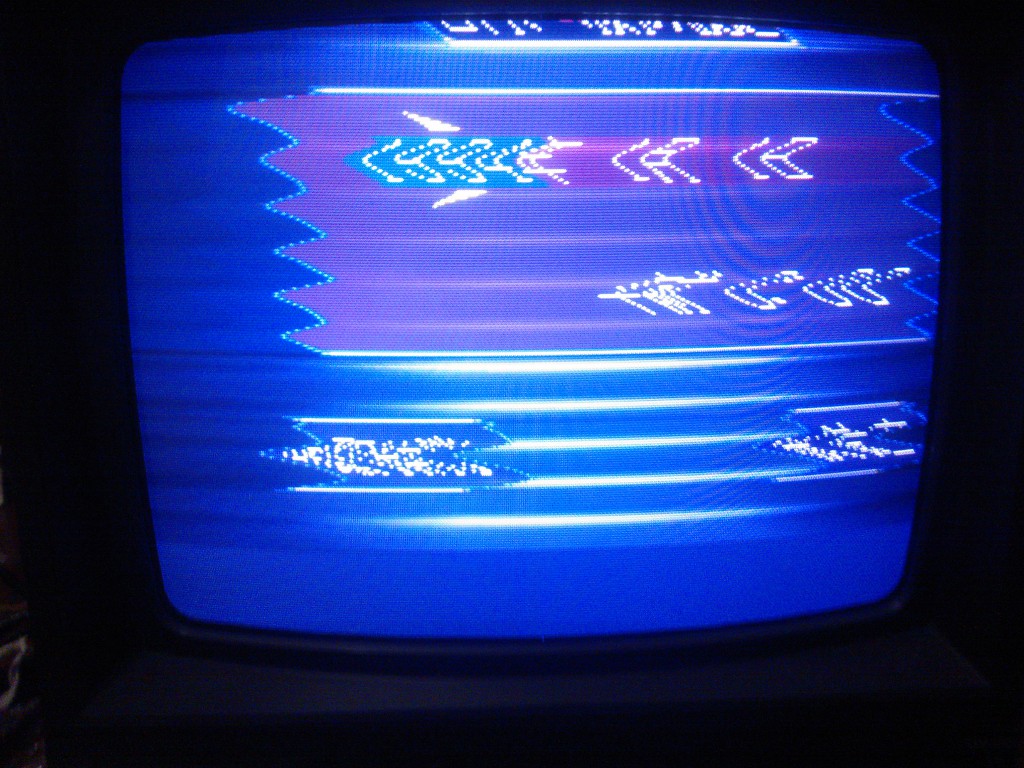

AQ7u

Toutes les couleurs vont, le son aussi, c'est juste ce foutu C-Sync :/

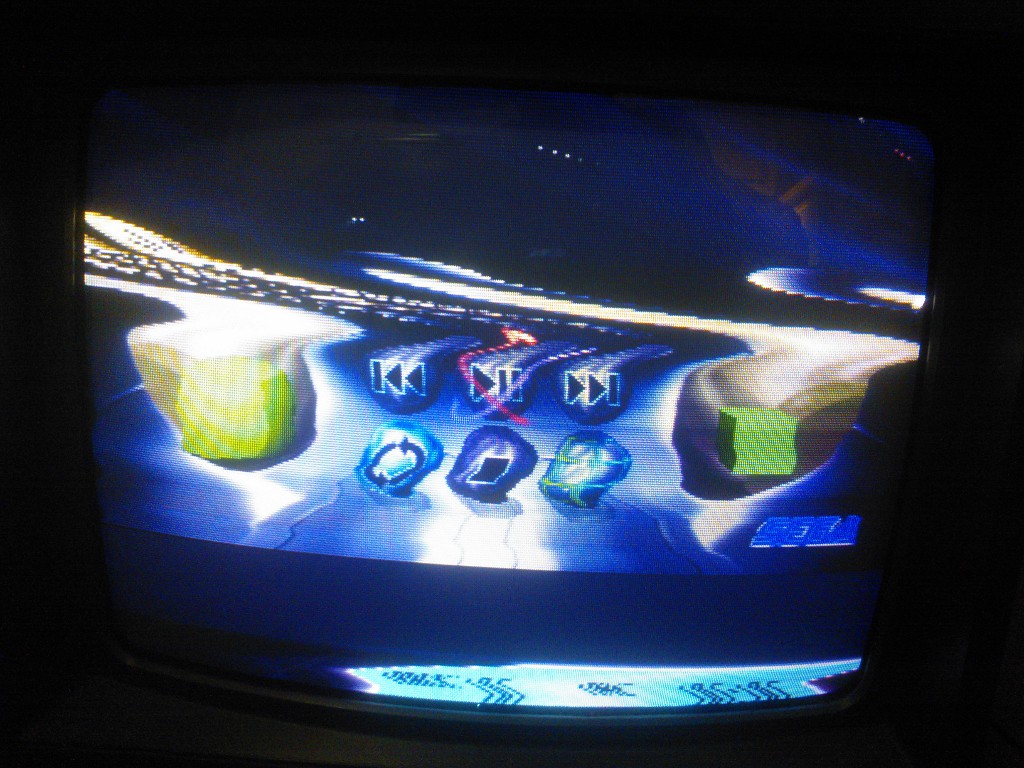

Lcyh

J'ai donc parcouru tout le chemin que fait le C-Sync depuis le proco central, il n'y a franchement rien d'anormal dans son trajet, et l'encodeur vidéo fonctionne. Ce serait donc le proco central qui foire?
avatar
Spartine, la fille que ce soir elle dîne en enfer: http://www.spartine.com

Pockett Videogames, le site de toutes les consoles portables!: http://www.pockett.net

J'aime beaucoup faire des dessins aux petites filles! C'est ma passion.

2

Tu peux poster le ZIP avec le schéma ? 4shared me demande de me connecter avec un compte de réseau social pour télécharger, et j'en ai pas cheeky

En RGB, ça défile aussi ou pas ?
avatar
Zeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo

3

Les schémas sont un énorme RAR de 70 Mo rempli de pdf grin Je ne m'y connais pas des masses en bons hébergeurs gratuits (j'uploade jamais rien à part des photos en général, du coup je me suis toujours contenté de Mirari cheeky), si tu es a un à proposer je prends grin
Zerosquare (./2) :
En RGB, ça défile aussi ou pas ?


La Saturn a toujours été branchée en RGB (sauf une fois en S-Video pour tester). La photo de la télé Sony c'était avant de vérifier le condensateur, elle était en RGB.

Ensuite j'ai arraché malencontreusement un des points du condensateur de 40p. L'image s'est mise à défiler (indiquant une absence de Sync). Puis j'ai tenté de le remettre. Au multimètre les liaisons étaient bonnes mais l'image défilait toujours.

J'ai donc sorti mon moniteur RGB. La deuxième photo (en EDIT 2, après ta réponse) a été prise dessus (en RGB donc). Le moniteur a été réglé en 60 Hz. ça ne défile pas. La Synchro est donc bonne.

DONC!

La synchro est bonne, les couleurs sont bonnes et le son est bon. Le chemin parcouru par la synchro m'a l'air sans défaut. Le problème serait alors en amont, ça veut dire que le chip central envoie des signaux caca à l'encodeur et à la prise AV.
avatar
Spartine, la fille que ce soir elle dîne en enfer: http://www.spartine.com

Pockett Videogames, le site de toutes les consoles portables!: http://www.pockett.net

J'aime beaucoup faire des dessins aux petites filles! C'est ma passion.

4

Nhut (./3) :
Je ne m'y connais pas des masses en bons hébergeurs gratuits (j'uploade jamais rien à part des photos en général, du coup je me suis toujours contenté de Mirari cheeky), si tu es a un à proposer je prends grin
http://dl.free.fr/

Y'a quand même un problème de synchro, sinon l'image ne serait pas déformée comme ça.
avatar
Zeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo

5

ça uppe grin

J'ai tenté un remplacement du condensateur de 220 µF qui fait la liaison entre l'encodeur vidéo et la prise AV, ça n'a rien changé.
Zerosquare (./4) :
Y'a quand même un problème de synchro, sinon l'image ne serait pas déformée comme ça.


Mais j'ai testé en S-Video, c'était pareil. Or le S-Video n'utilise pas la Sync...
avatar
Spartine, la fille que ce soir elle dîne en enfer: http://www.spartine.com

Pockett Videogames, le site de toutes les consoles portables!: http://www.pockett.net

J'aime beaucoup faire des dessins aux petites filles! C'est ma passion.

6

L'encodeur vidéo prend la synchro en entrée, donc ça peut venir de là.
avatar
Zeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo

7

(on dirait que Free n'aime pas l'upload, je vais tenter un autre hébergeur :/)

J'ai retracé la synchro d'entrée de l'encodeur vidéo, il passe par une résistance (qui fonctionne) puis va au gros proco (processeur vidéo?).

Le fait que l'image ne défile pas, je pense que ça veut dire que la synchro délivrée par l'encodeur est bonne. Par contre que l'image soit déformée, ça doit vouloir dire que le signal délivré par le processeur vidéo est mauvais. Je pense.

EDIT: j'arrive pas à croire qu'il m'a fallu plusieurs heures et 3 changements d'hébergeurs pour pouvoir uploader ça...

https://mega.co.nz/#!Rx11VYLR!beg3Gh0PEilEM5OW7WRuajIr0Dhpo9GheRnqiueOyeM
