30

C'est sur la swan qui n'en est pas une.

Pour les PCBs je ne comprends pas non plus, si encore c’était lié a la taille de la ROM je pourrais comprendre, mais ce n'est pas le cas dans la plupart des cas :/

Ha oui et non, le karnak est bel et bien un 3eme chip. Son brochage est différent du 2001 et du 2003
avatar
Proud to be CAKE©®™


GCC4TI importe qui a problème en Autriche, pour l'UE plus et une encore de correspours nucléaire, ce n'est pas ytre d'instérier. L'état très même contraire, toujours reconstruire un pouvoir une choyer d'aucrée de compris le plus mite de genre, ce n'est pas moins)
Stalin est l'élection de la langie.

31

C'est à croire qu'ils avaient de l'argent à dépenser...

Pourquoi c'est jamais comme ça avec nos clients ?! cry
avatar
Zeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo

32

Pour teaser un peu:

EECK

Ce que je peux dire pour l'instant, les codes PCB semblent un poil plus organisé que de l'autre coté

IRxxxyyyy

IR semble etre lié au projet global

xxxx =
K == Karnak
T = 2003
KLT == Karnak ou 2003
yyyy = doit etre lié a la taille de la ROM

La variante KLT supporte deux type/tailles de SRAM (peut etre le L dans la nomenclature?)

Le Karnac n'est pas un 2001 rebrandé, en tout cas en terme de brochage

Et il me faut absolument une Pocket Challenge V2

--

Un peu plus d'info sur les 2001/2003/Karnak:


Les 3 chiffres plus 2 lettres en bas du chip sont le timecode et info de fab


Le timecode est le suivant:

Y WW XX

Avec Y l'année, WW la semaine et XX probablement des infos de fab (usine/chaine,Waffer, Position sur le waffer dur a dire)

Y =
8 => 1998
9 => 1999
0 => 2000
1 => 2001
2 => 2002
3 => 2003
4 => 2004
5 => 2005
6 => 2006
7 => 2007

WW == Semaine de fabrication

Donc

820xx == 20eme semaine de 1998
636xx == 36eme semaine de 2006

Ce qui tend a prouver que les Karnak sont "l'ultime" forme des ces chips.

Et vu le marquage, je suis pret a parier que leur veritable nom est 2001/2003 pour les version WonderSwan, le nom Bandai est juste du branding, mais le design des puces ne leur appartient pas (contrairement a l'ASWAN et autre SoC dans la WonderSwan en elle meme)

Autres points interessantes:

Les PCB sont un poil plus haut (quelque mm) donc pas echangeable entre les cartouches Swan et celles la.
Les boitiers sont donc aussi un peu plus haut (mais exactement la meme largeur et epaisseur)

Les insert sur les coté sont positionné légerement differement, ce qui fait qu'il est impossible avec une console avec la coque de pouvoir y inserer la cartouche.

Mais sans la coque arriere ou avec un passthrough tel que mon WonderLyzer, ca boot sans aucun soucis. Par contre la matrice de bouton n'as rien a voir sad
avatar
Proud to be CAKE©®™


GCC4TI importe qui a problème en Autriche, pour l'UE plus et une encore de correspours nucléaire, ce n'est pas ytre d'instérier. L'état très même contraire, toujours reconstruire un pouvoir une choyer d'aucrée de compris le plus mite de genre, ce n'est pas moins)
Stalin est l'élection de la langie.

33

Super intéressant tout ça love

Sur les cartouches qui ont deux emplacements TQFP, l'un est pour un Bandai 2003 et l'autre pour un Karnak, c'est ça ?

Je me demande pourquoi ils sont allés changer des trucs par rapport à la WS... ça coûte de l'argent et je ne vois pas ce qu'ils y ont gagné...
avatar
Zeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo

34

Oui c’est ca, mais les PCB similaire mais avec une réf différente sont... différents grin
avatar
Proud to be CAKE©®™


GCC4TI importe qui a problème en Autriche, pour l'UE plus et une encore de correspours nucléaire, ce n'est pas ytre d'instérier. L'état très même contraire, toujours reconstruire un pouvoir une choyer d'aucrée de compris le plus mite de genre, ce n'est pas moins)
Stalin est l'élection de la langie.

35

Oh wow

1 - je viens de recevoir le MEILLEUR JEU (ce n'est pas discutable) de la WonderSwan
2 - C'est un type de PCB qu'on n'as pas dans la liste!
avatar
Proud to be CAKE©®™


GCC4TI importe qui a problème en Autriche, pour l'UE plus et une encore de correspours nucléaire, ce n'est pas ytre d'instérier. L'état très même contraire, toujours reconstruire un pouvoir une choyer d'aucrée de compris le plus mite de genre, ce n'est pas moins)
Stalin est l'élection de la langie.

36

BeatMania ?
One Piece Colosseum ?

^^
avatar
@originalfei
Homebrews Connexion
In pixels we trust.
ORE WO DARE DA TO OMOTTE YAGARU !

37

avatar
Proud to be CAKE©®™


GCC4TI importe qui a problème en Autriche, pour l'UE plus et une encore de correspours nucléaire, ce n'est pas ytre d'instérier. L'état très même contraire, toujours reconstruire un pouvoir une choyer d'aucrée de compris le plus mite de genre, ce n'est pas moins)
Stalin est l'élection de la langie.

38

Un Picrooooss ! Trop bien !
avatar
@originalfei
Homebrews Connexion
In pixels we trust.
ORE WO DARE DA TO OMOTTE YAGARU !

39

J'ai découvert le jeu le weekend dernier en montrant la Swan Géante xD

J'ai farfouillé ebay direct et acheté sans meme réflechir (enfin si au prix quand meme qui n'etait pas délirant grin)
avatar
Proud to be CAKE©®™


GCC4TI importe qui a problème en Autriche, pour l'UE plus et une encore de correspours nucléaire, ce n'est pas ytre d'instérier. L'état très même contraire, toujours reconstruire un pouvoir une choyer d'aucrée de compris le plus mite de genre, ce n'est pas moins)
Stalin est l'élection de la langie.

40

Y en a plus T_T
Bon par contre il est sorti sur un peu toutes les consoles wink
avatar
@originalfei
Homebrews Connexion
In pixels we trust.
ORE WO DARE DA TO OMOTTE YAGARU !

41

Je vous présente le dernier né:

PTE-0032B

zyoR
avatar
Proud to be CAKE©®™


GCC4TI importe qui a problème en Autriche, pour l'UE plus et une encore de correspours nucléaire, ce n'est pas ytre d'instérier. L'état très même contraire, toujours reconstruire un pouvoir une choyer d'aucrée de compris le plus mite de genre, ce n'est pas moins)
Stalin est l'élection de la langie.

42

Non mais c'est pas possible, chez Bandai ils payaient un mec à plein temps à faire des PCBs de cartouches ou quoi ?
avatar
Zeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo

43

grin
avatar
Proud to be CAKE©®™


GCC4TI importe qui a problème en Autriche, pour l'UE plus et une encore de correspours nucléaire, ce n'est pas ytre d'instérier. L'état très même contraire, toujours reconstruire un pouvoir une choyer d'aucrée de compris le plus mite de genre, ce n'est pas moins)
Stalin est l'élection de la langie.

44

C est le meme que Buffers évolution.
J ai jamais pris le temps de venir le poster ( pas bien ).

45

X-death > Tu as gardé une exclusivité Wonderswan pour toi tout seul ? cry
On n'a même pas su se saluer pendant la RGC :/ Deg....
avatar
@originalfei
Homebrews Connexion
In pixels we trust.
ORE WO DARE DA TO OMOTTE YAGARU !

46

Fei (./45) :
X-death > Tu as gardé une exclusivité Wonderswan pour toi tout seul ? cry

Plus maintenant voici les photos hehe

Photo étiquette

izwa

Photo Recto :

1ju4

Photo Verso :

KPAZ

Mapper : 2001
Empreinte ROM : SOP-44
EEPROM : Seiko S530

Fei (./45) :
On n'a même pas su se saluer pendant la RGC :/ Deg....

Tu y était ? il me semblai avoir lu sur Twitter que tu ne pouvais pas venir ?
C'est dommage oui...
D'ailleurs il faut que je t'écrire à propos de la RGC en mini message , j'ai un truc à te demander.

47

J'y étais, mais pas le samedi soir !

T-shirt orange RGC et sweet noir (souvent sur scène)

gHYR
avatar
@originalfei
Homebrews Connexion
In pixels we trust.
ORE WO DARE DA TO OMOTTE YAGARU !

48

et celle la c'est quoi comme type ? grin
kit dev officiel ? happy
WS SWAN Reciver v1.0(916)r ジャンク扱い ワン... - ヤフオク!ヤフオク!動作確認済み。ソフトのみです。※バックアップ用電池が内蔵されている物の場合は電池の保証はありません。使い方など詳細不明です。また、何らかの予期せぬ不具合が発生する可能性がありますので、ジャンク扱いとさせていただきます。マニア向けの商品ですので、よくお考えの上慎重にご入札ください。擦れ、傷、汚れ、などのイタミあり。※状態を気にされる方は入札をお控えください。発送は以下の方法からご選択いただけます。<発送方法一覧>・レターパックライト(追跡あり、補償無し、ポスト投函)・レターパックプラス(追跡あり、補償無し、手


49

Probablement officiel oui
avatar
Proud to be CAKE©®™


GCC4TI importe qui a problème en Autriche, pour l'UE plus et une encore de correspours nucléaire, ce n'est pas ytre d'instérier. L'état très même contraire, toujours reconstruire un pouvoir une choyer d'aucrée de compris le plus mite de genre, ce n'est pas moins)
Stalin est l'élection de la langie.

50

Oh intéressant !

Le PCB a l'air officiel, mais je n'avais jamais vu ou même entendu parler de ce type de cartouche. Et la description de l'annonce ne donne aucun détail...
Dommage que ce soit si cher sad
avatar
Zeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo

51

L'intérêt est très limité de toute manière. Ce qui serait interessant c'est un DevKit, les cartouche tel que sont peu interessantes
avatar
Proud to be CAKE©®™


GCC4TI importe qui a problème en Autriche, pour l'UE plus et une encore de correspours nucléaire, ce n'est pas ytre d'instérier. L'état très même contraire, toujours reconstruire un pouvoir une choyer d'aucrée de compris le plus mite de genre, ce n'est pas moins)
Stalin est l'élection de la langie.

52

Il y a des photos du kit de dév officiel ici, mais on n'y voit pas de cartouches, donc pas évident de savoir si ça allait avec ou pas :
Odd WonderSwan Unit (Dev Unit?)ASSEMbler - Home of the obscureSo I recently got this WonderSwan unit and if anyone has ever seen a WonderSwan before they will know that this is not a standard one. On the face,...


Oui le kit lui-même serait plus intéressant, mais les cartouches spéciales restent un bout de l'histoire de la Swan smile
avatar
Zeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo

53

je viens de voir ça sur mon fil twitter, un gars a rassembler des photos de plein de proto et kit de dev wonderswan c'est impressionnant !
du prOn de développeur rétro grin
https://wiki.asie.pl/doku.php?id=notes:wonderswan:development_hardware#wonderswan_prototype_unit_swan_sw-138

54

Quelques PCBs en plus, je laisse Godzil mettre à jour les premiers posts :

Pocket Challenge V2
Réf. du PCBNom du jeuRéf. du jeuPhoto étiquettePhoto rectoPhoto versoMapperEmpreinte ROMEEPROMSRAMRTCParticularités

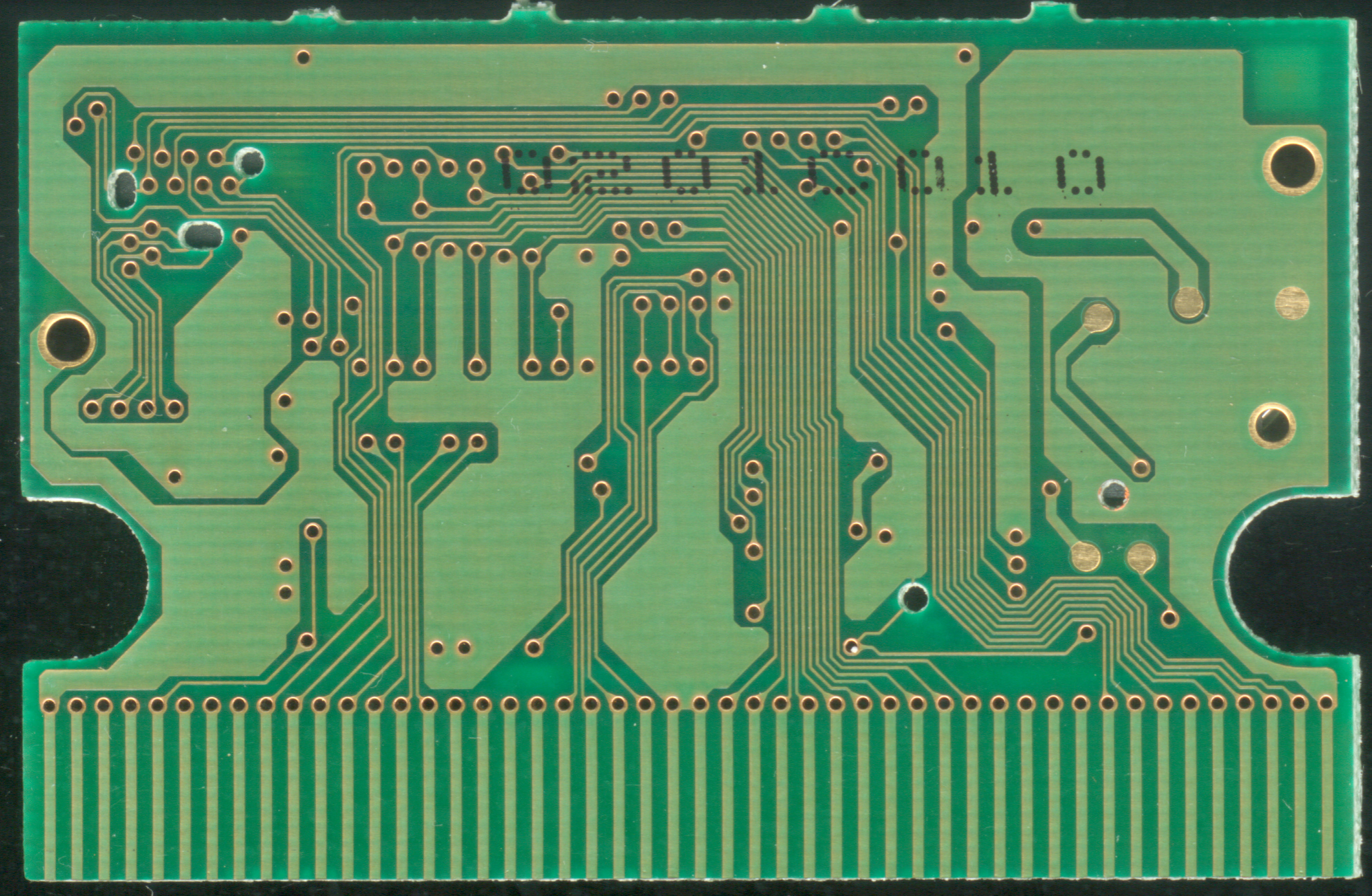

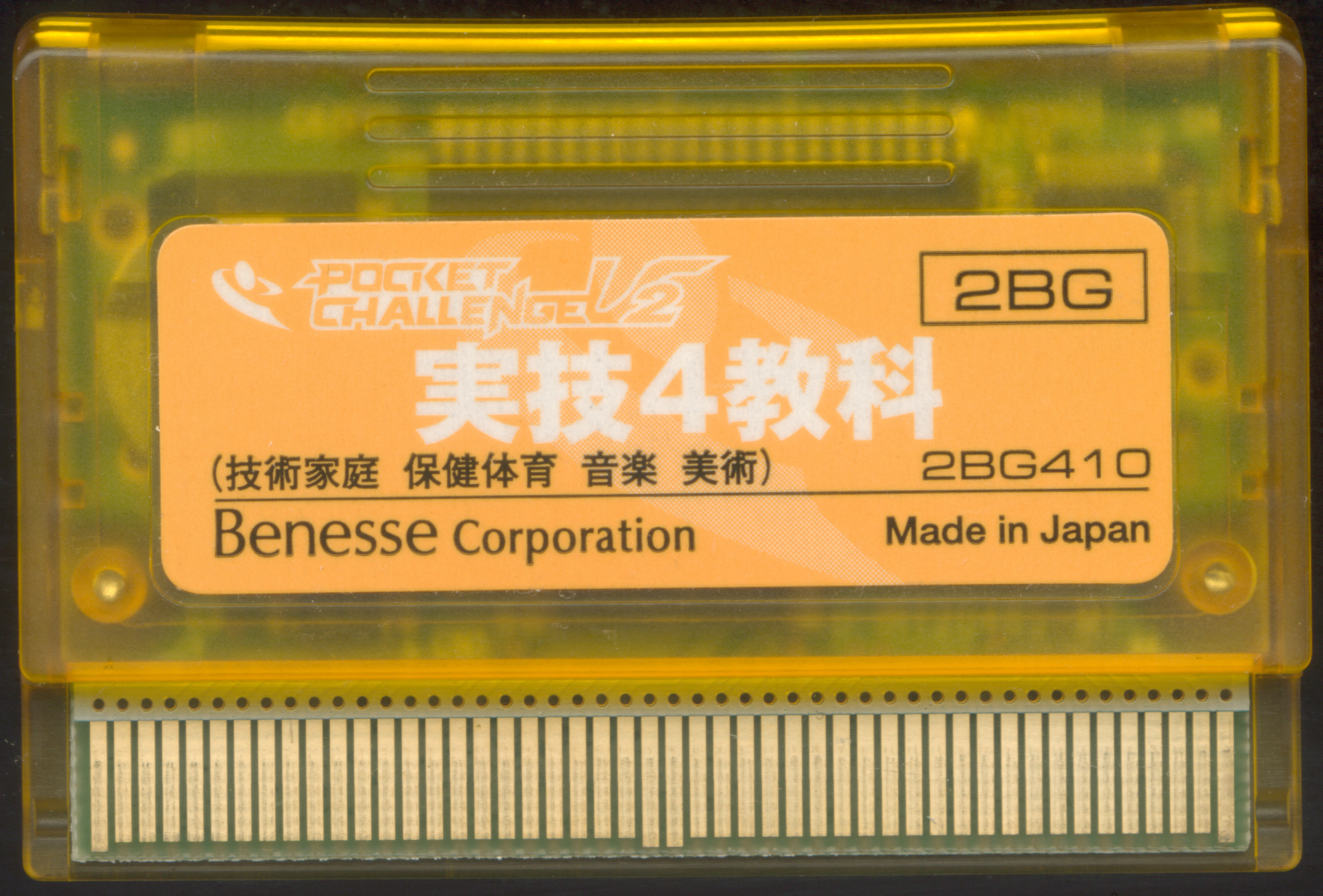

IRT2048S-M1Shinkenzemi Chuugaku Kouza - Jitsugi 4 Kyouka2BG 2BG410hzWBmORdFQqq2003SO-44NonAmic A62S7308BX-70S (128 Ko)Non

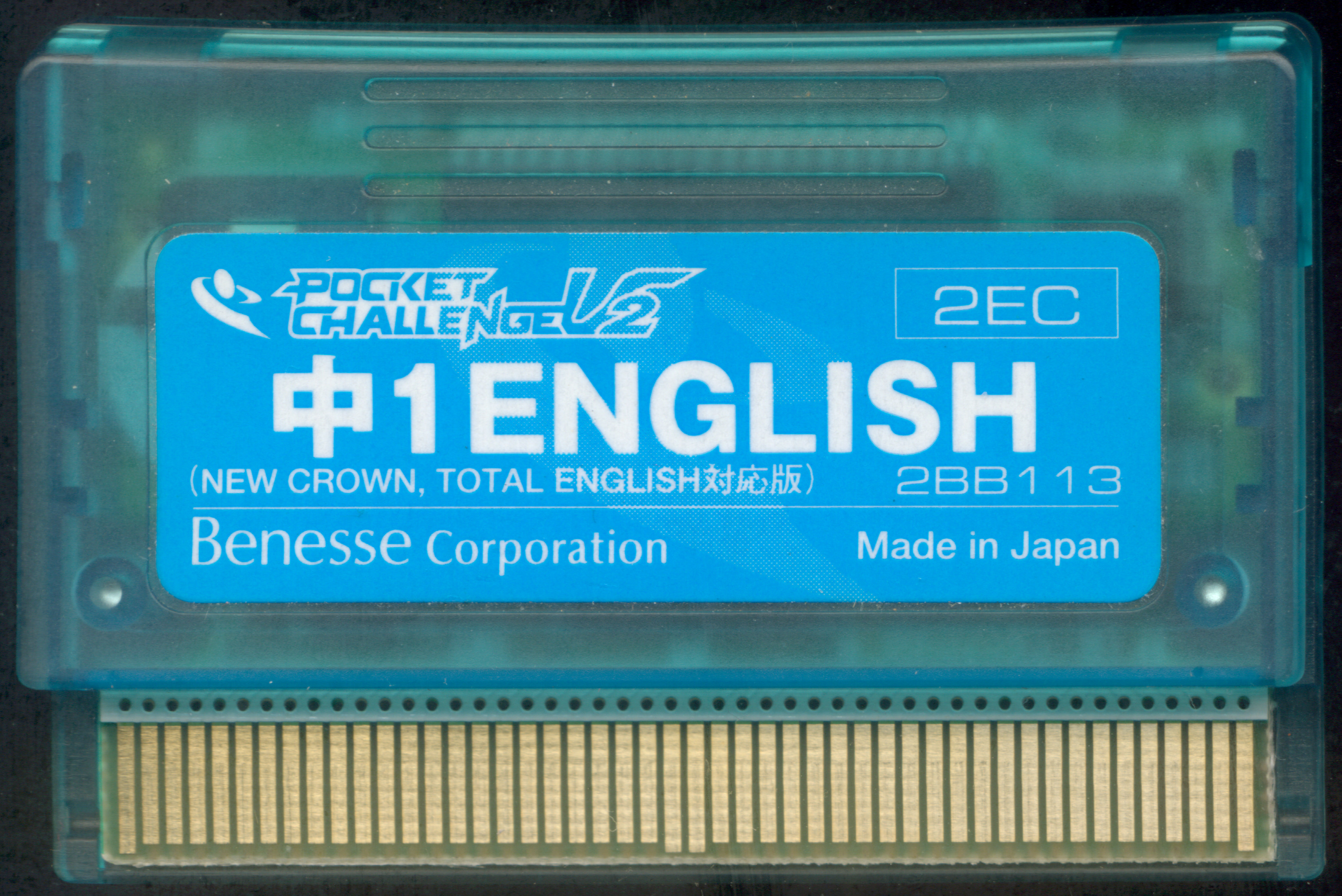

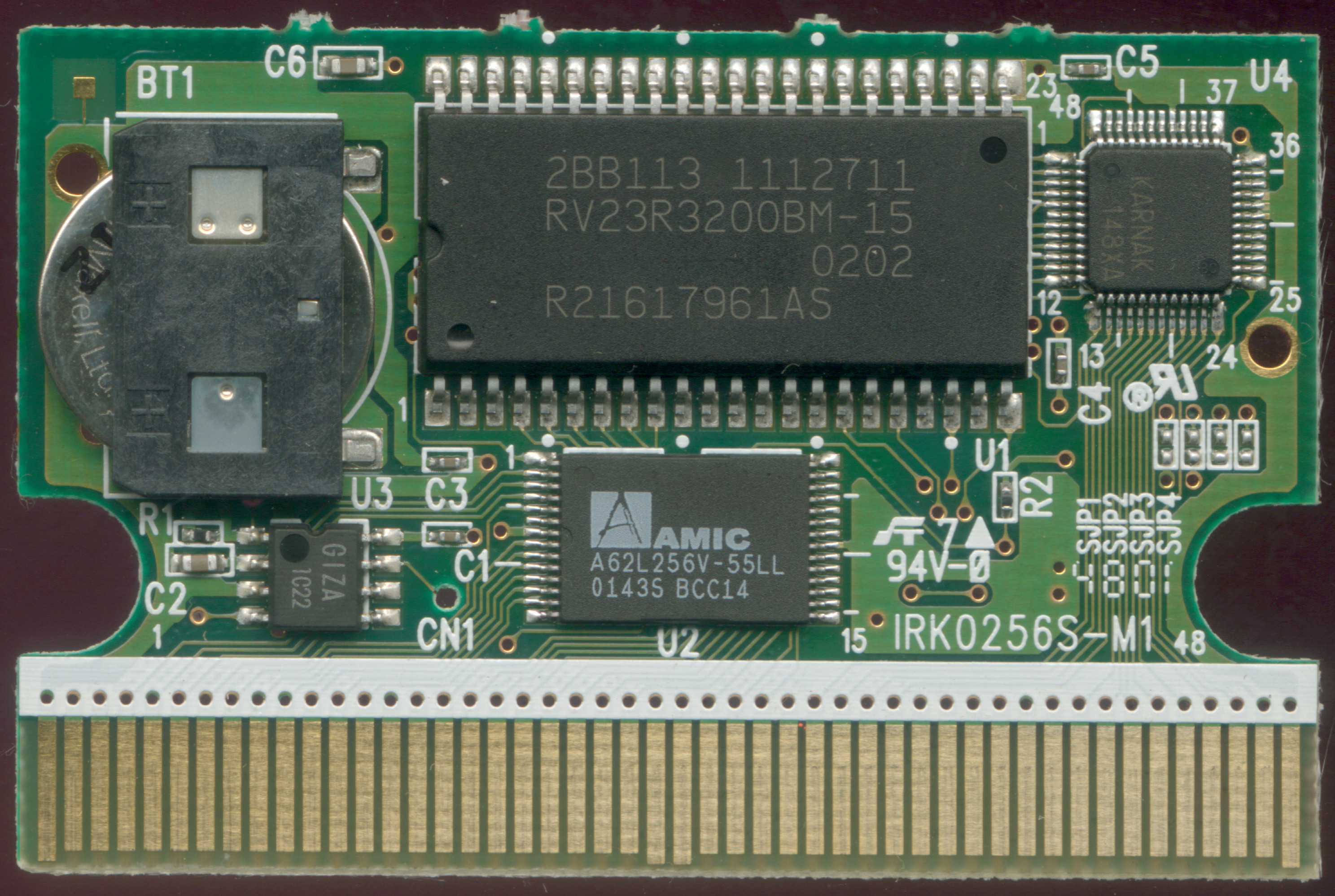

IRK0256S-M1Shinkenzemi Chuugaku Kouza - Chuu1 English2EC 2BB113n5cYoPH0acLWKarnakSO-44NonAmic A62L256V-55LL (32 Ko)Non

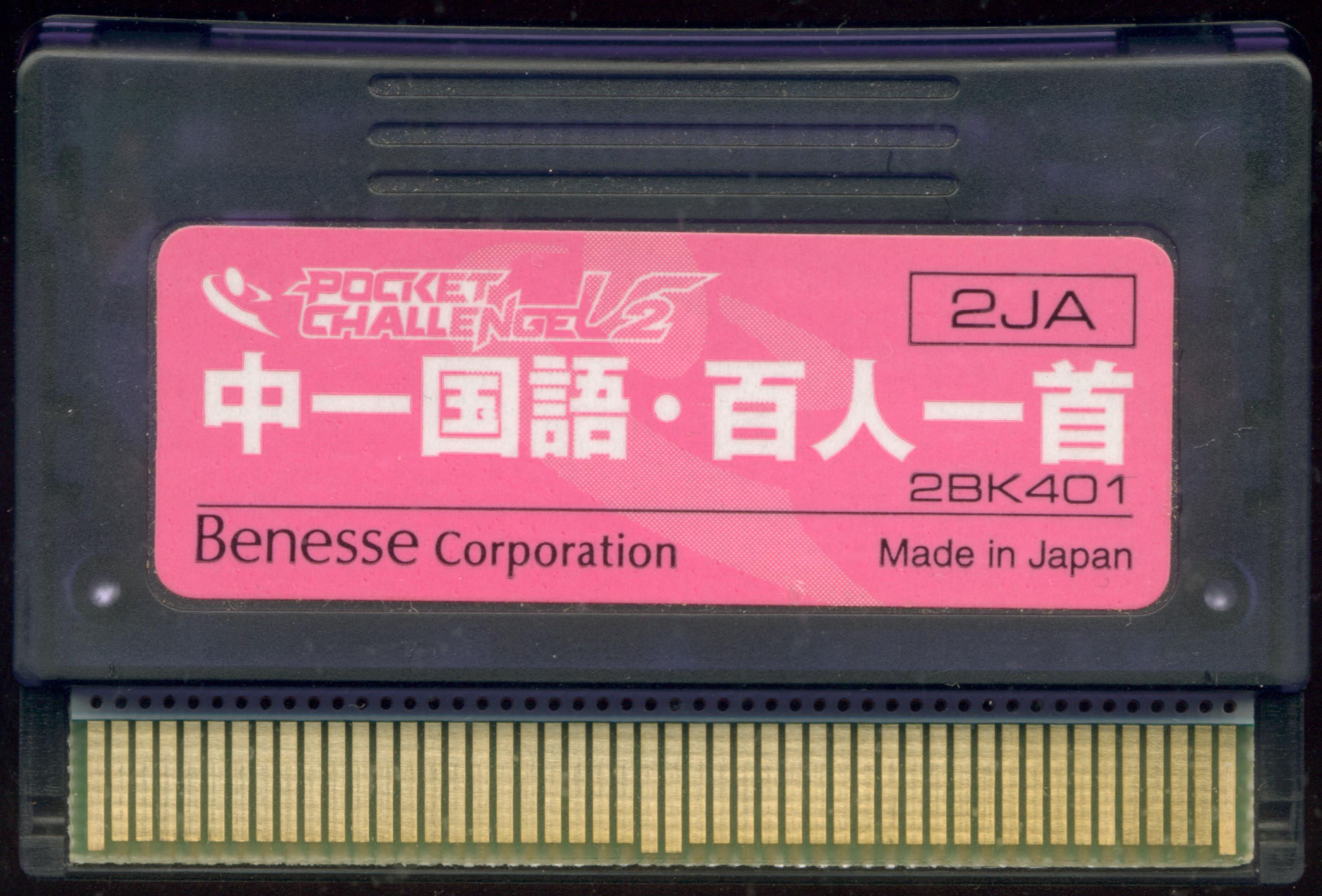

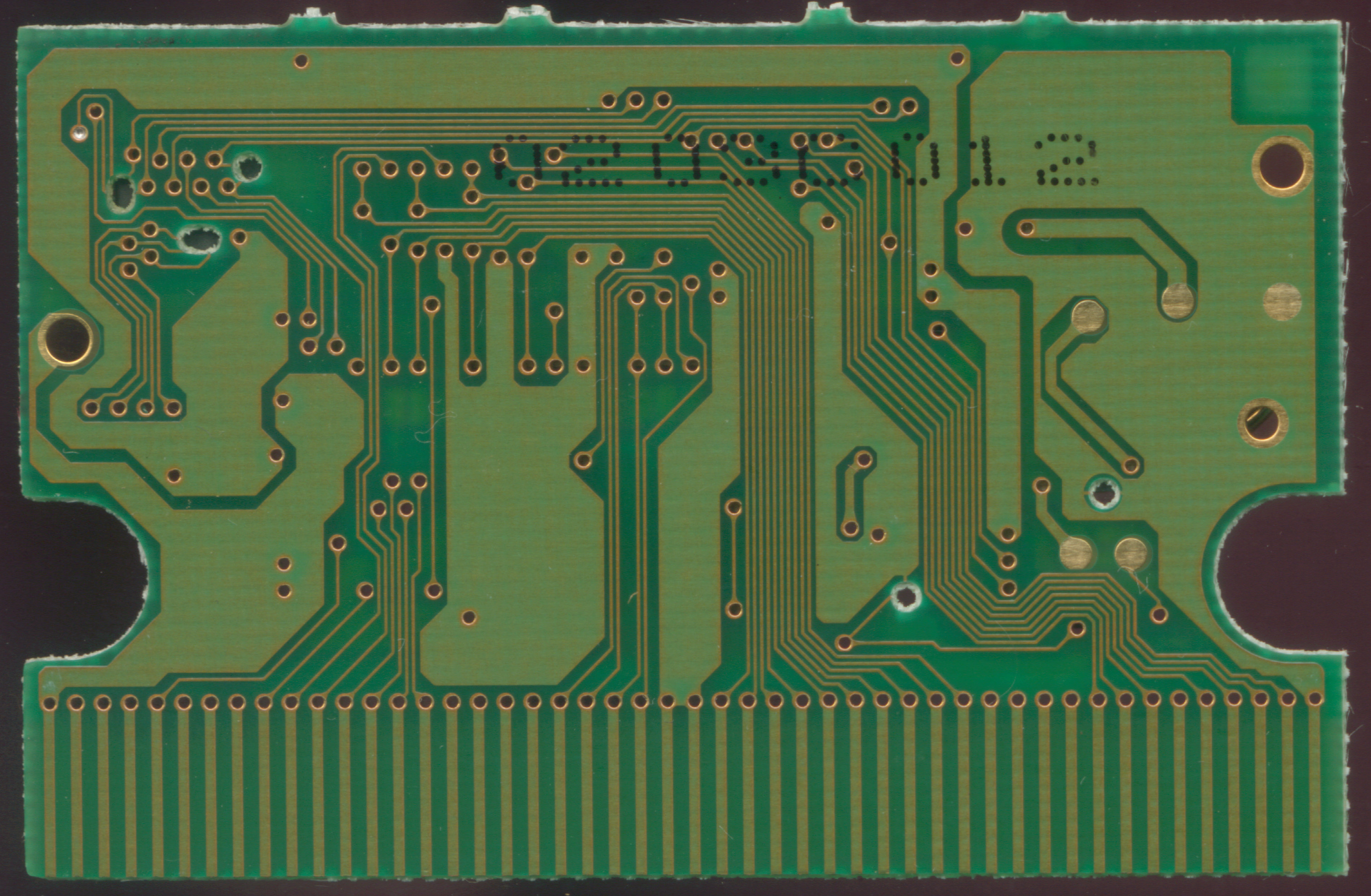

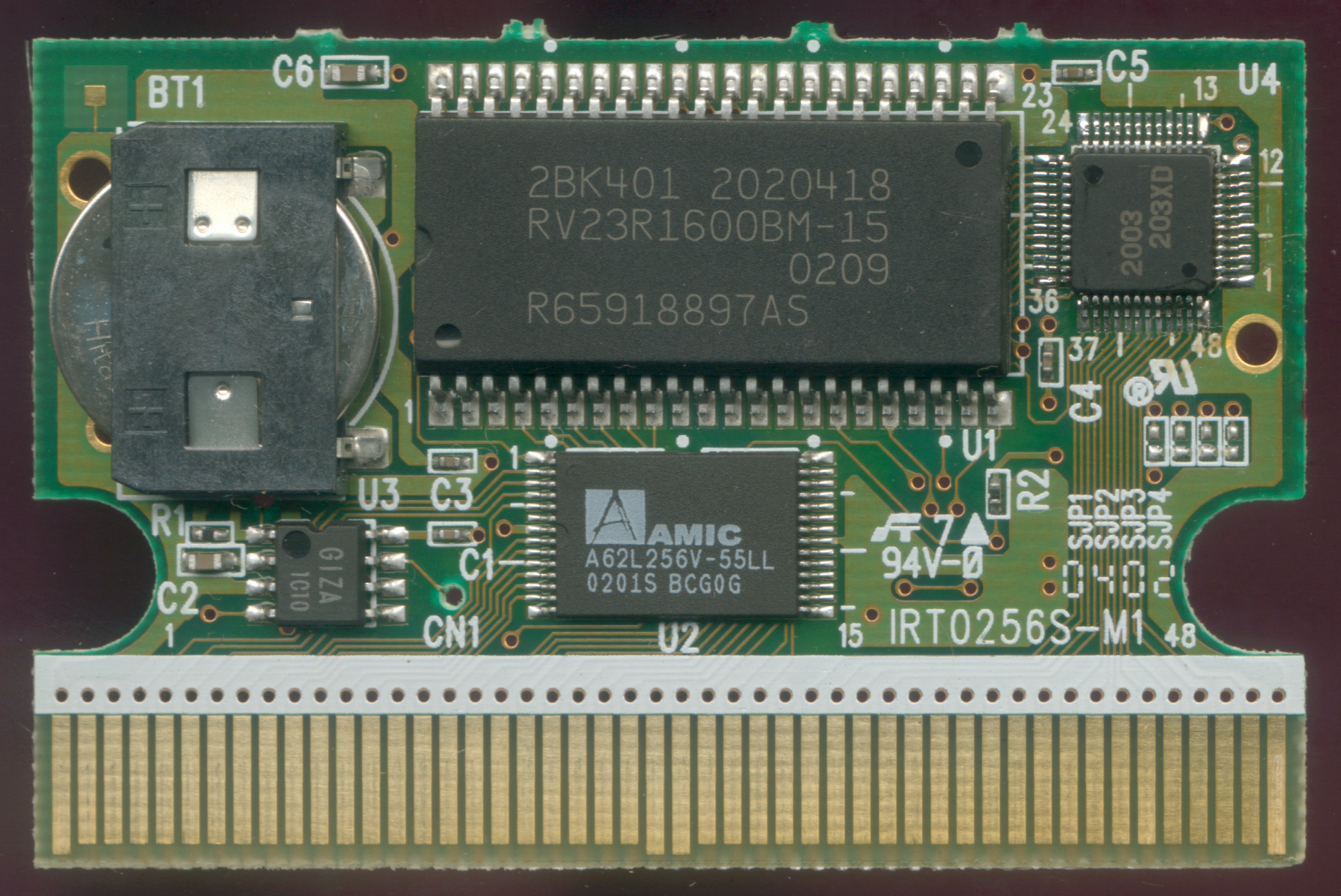

IRT0256S-M1Shinkenzemi Chuugaku Kouza - Chuuichi Kokugo-Hyakunin Isshu2JA 2BK401g8Y2BXJpOtVB2003SO-44NonAmic A62L256V-55LL (32 Ko)Non

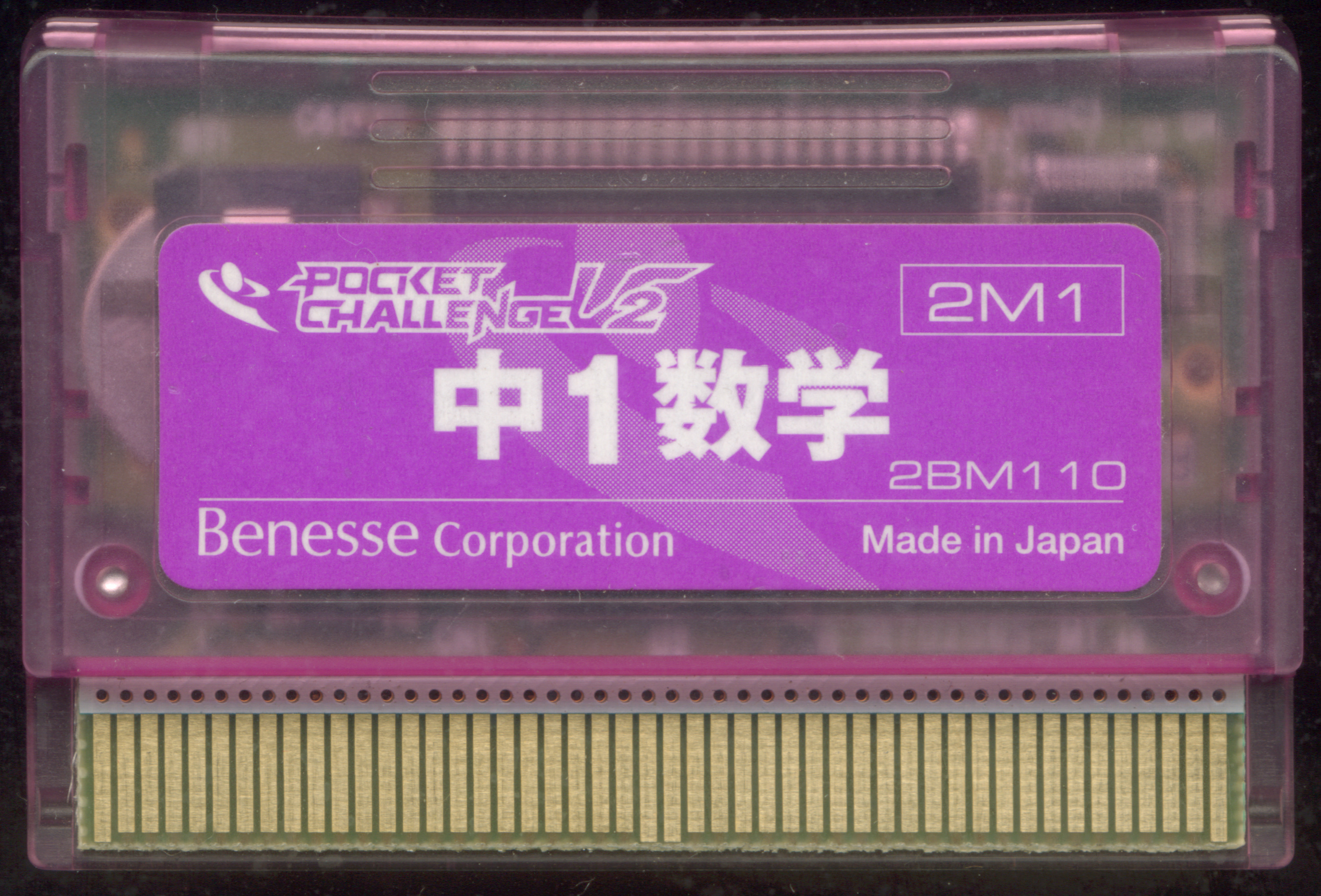

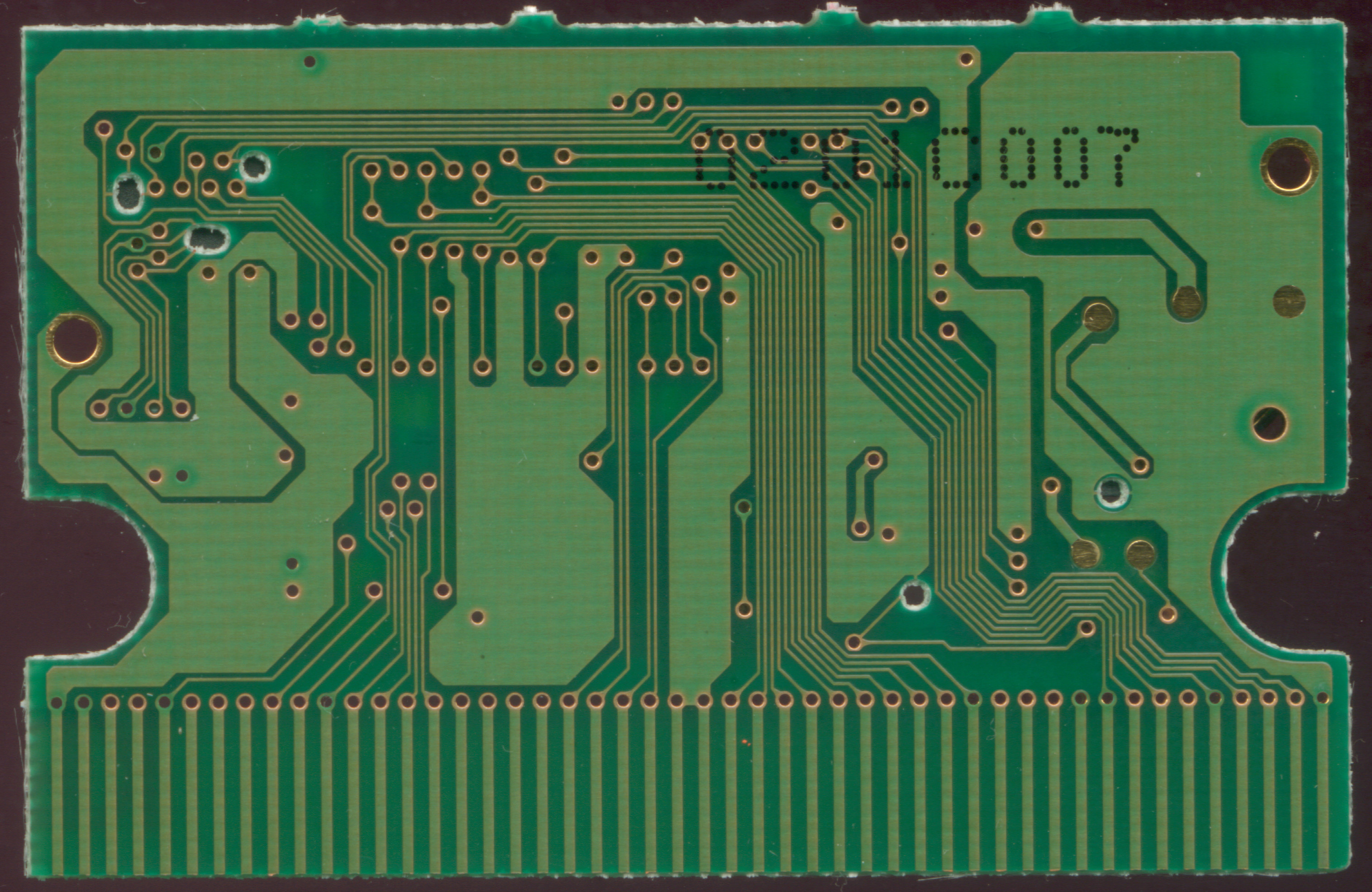

IRT0256S-M1Shinkenzemi Chuugaku Kouza - Chuu 1 Suugaku2M1 2BM110hokaBXJpOtVB2003SO-44NonAmic A62L256V-55LL (32 Ko)Non

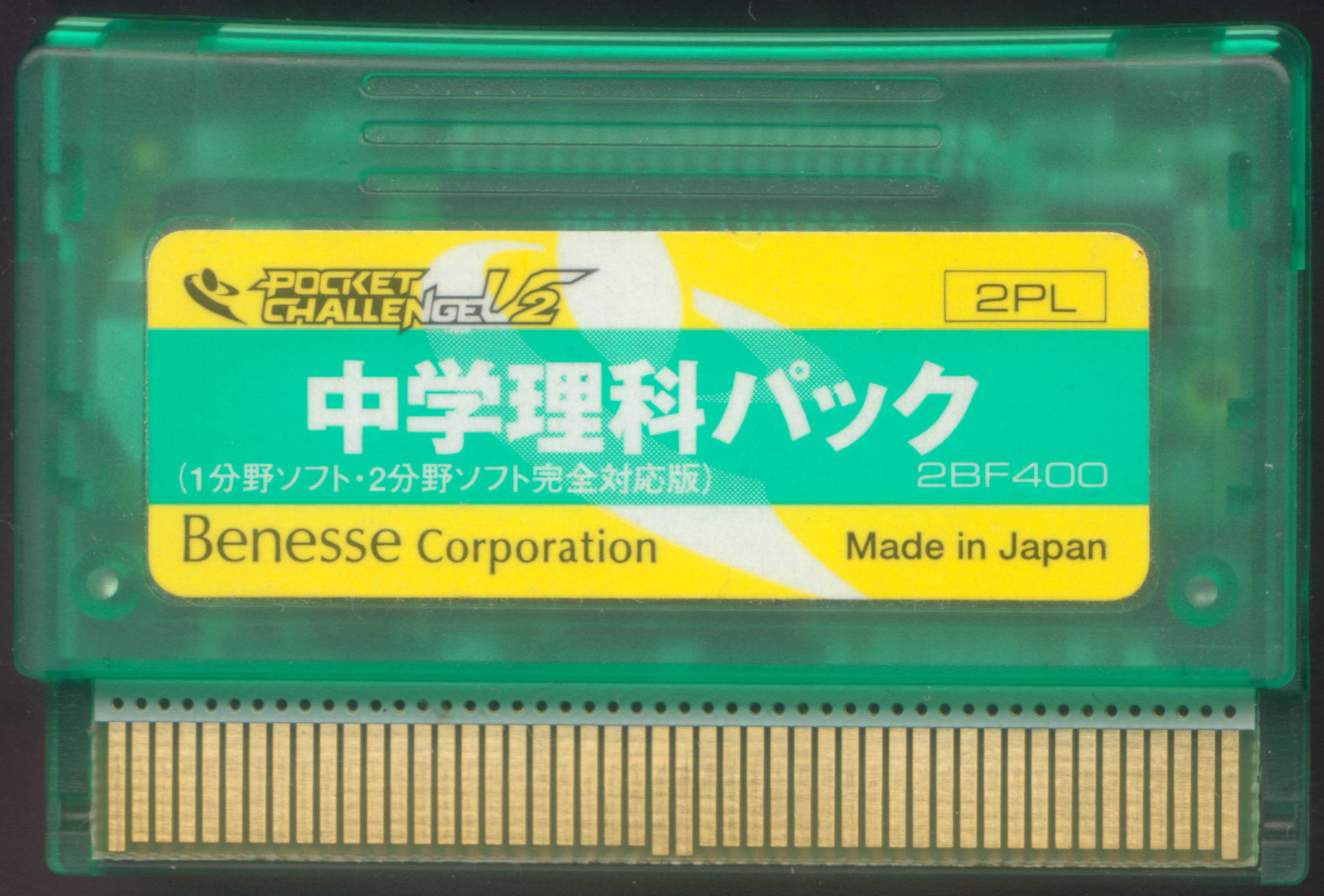

IRT0256S-M1Shinkenzemi Chuugaku Kouza - Chuugaku Rika (1-bun'ya) (2-bun'ya)2PL 2BF400wyroBXJpOtVB2003SO-44NonAmic A62L256V-55LL (32 Ko)Non

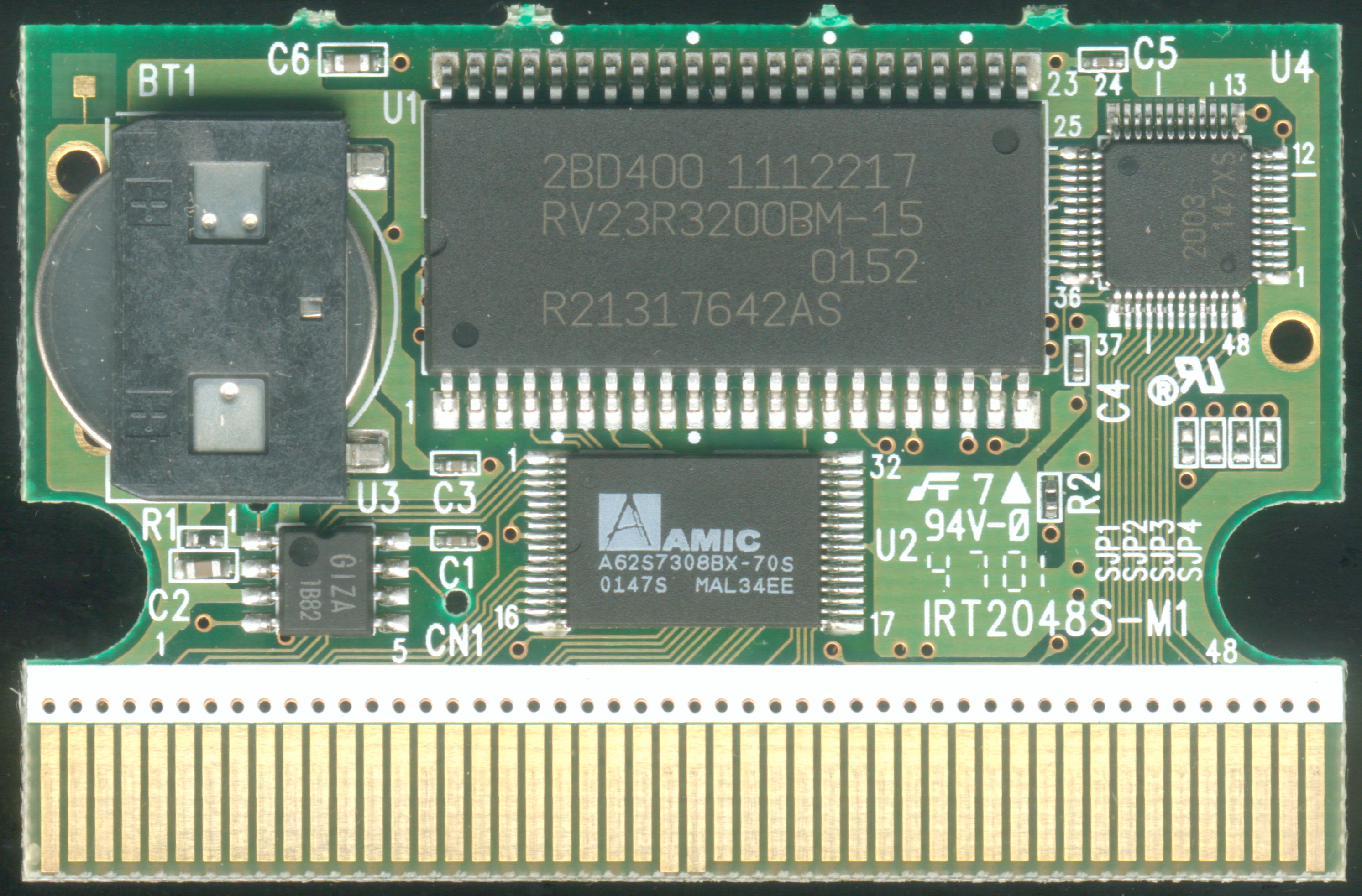

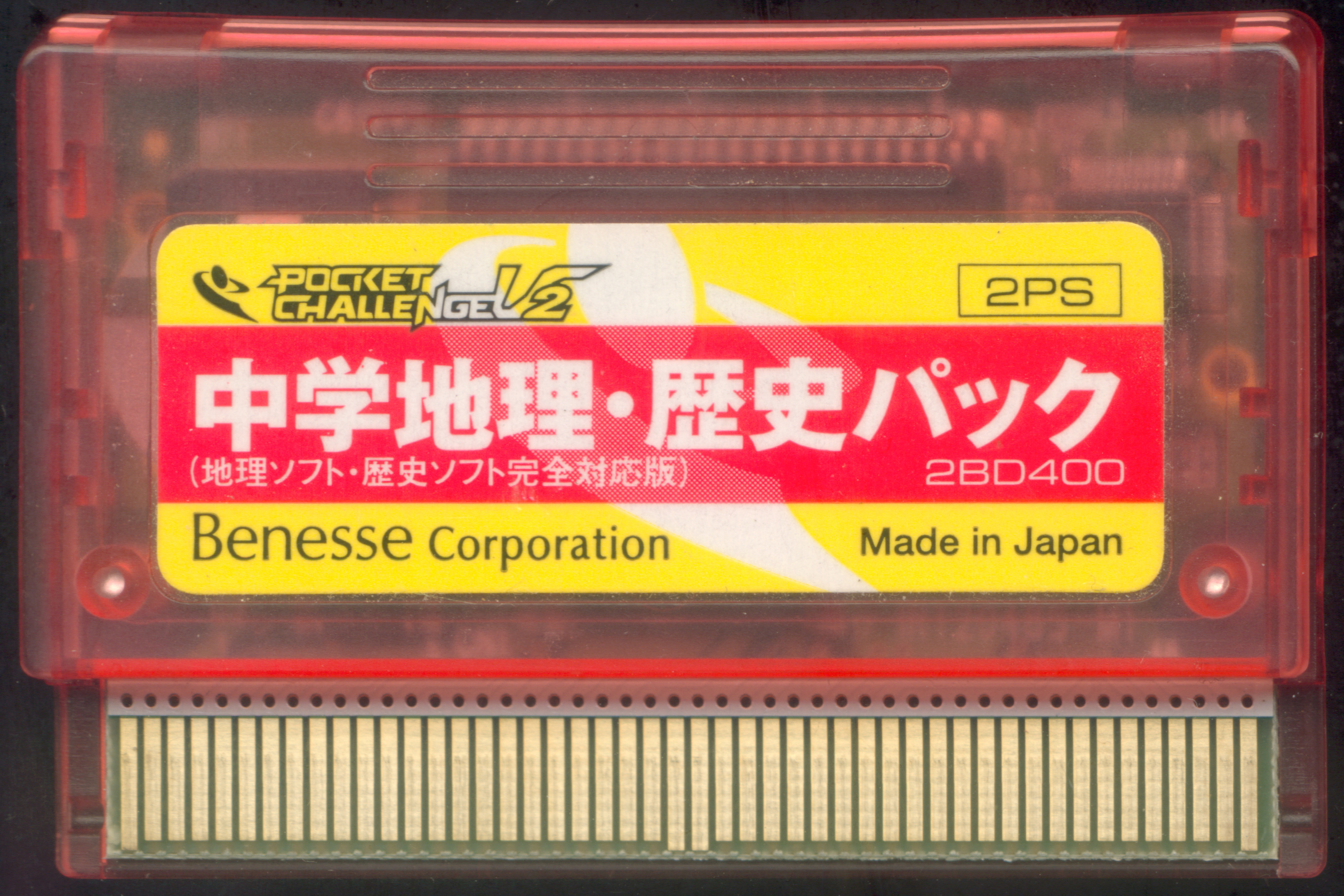

IRT2048S-M1Shinkenzemi Chuugaku Kouza - Chuugaku Chiri - Chuugaku Rekishi2PS 2BD400RrKSmORdFQqq2003SO-44NonAmic A62S7308BX-70S (128 Ko)Non

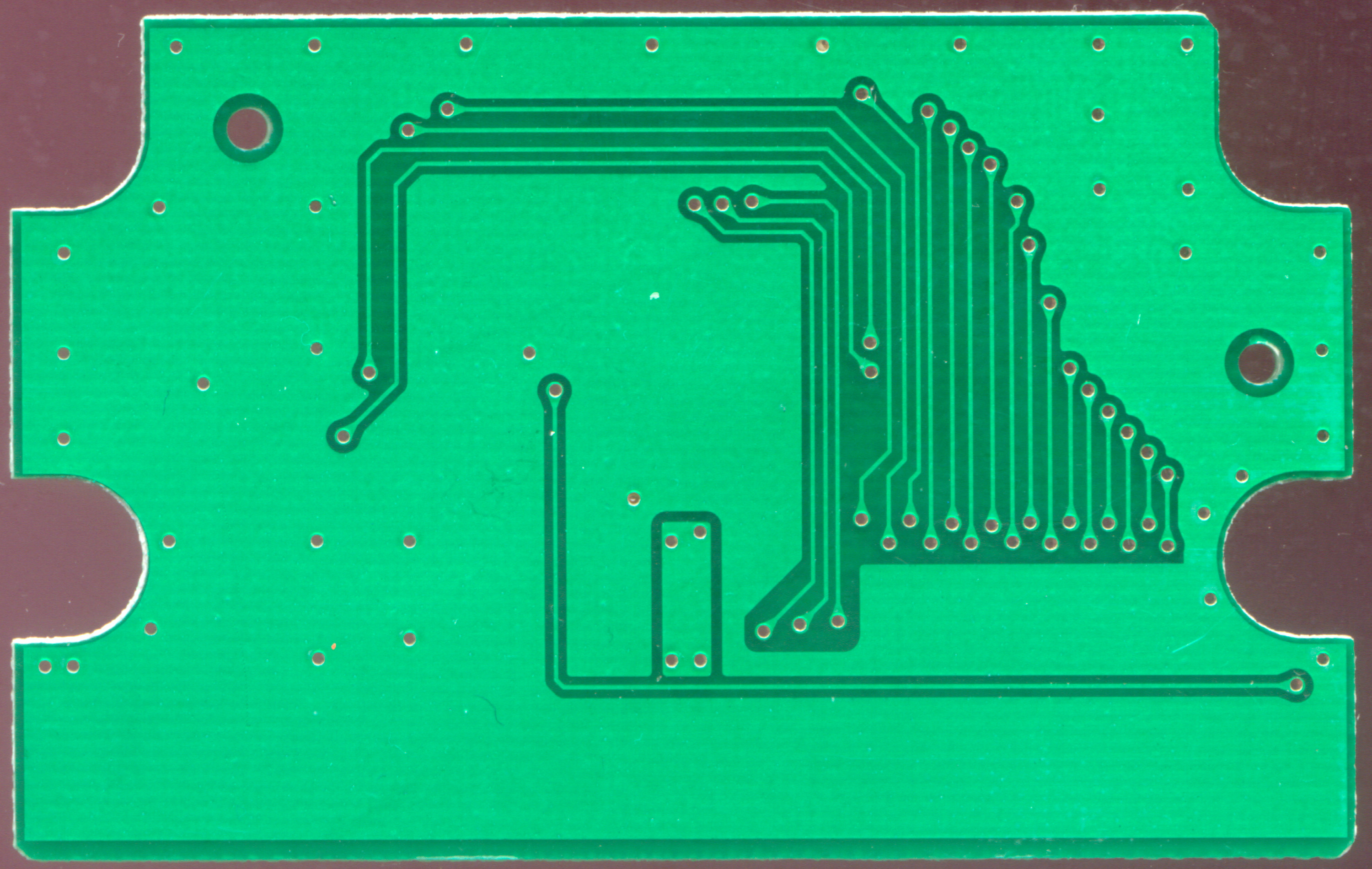

Les PCBs semblent supporter plusieurs configurations : il y a des trous de perceuse qui coupent certaines pistes et qui semblent avoir été faits après fabrication.

Little Jammer
Réf. du PCBNom du jeuRéf. du jeuPhoto étiquettePhoto rectoPhoto versoMapperEmpreinte ROMEEPROMSRAMRTCParticularités

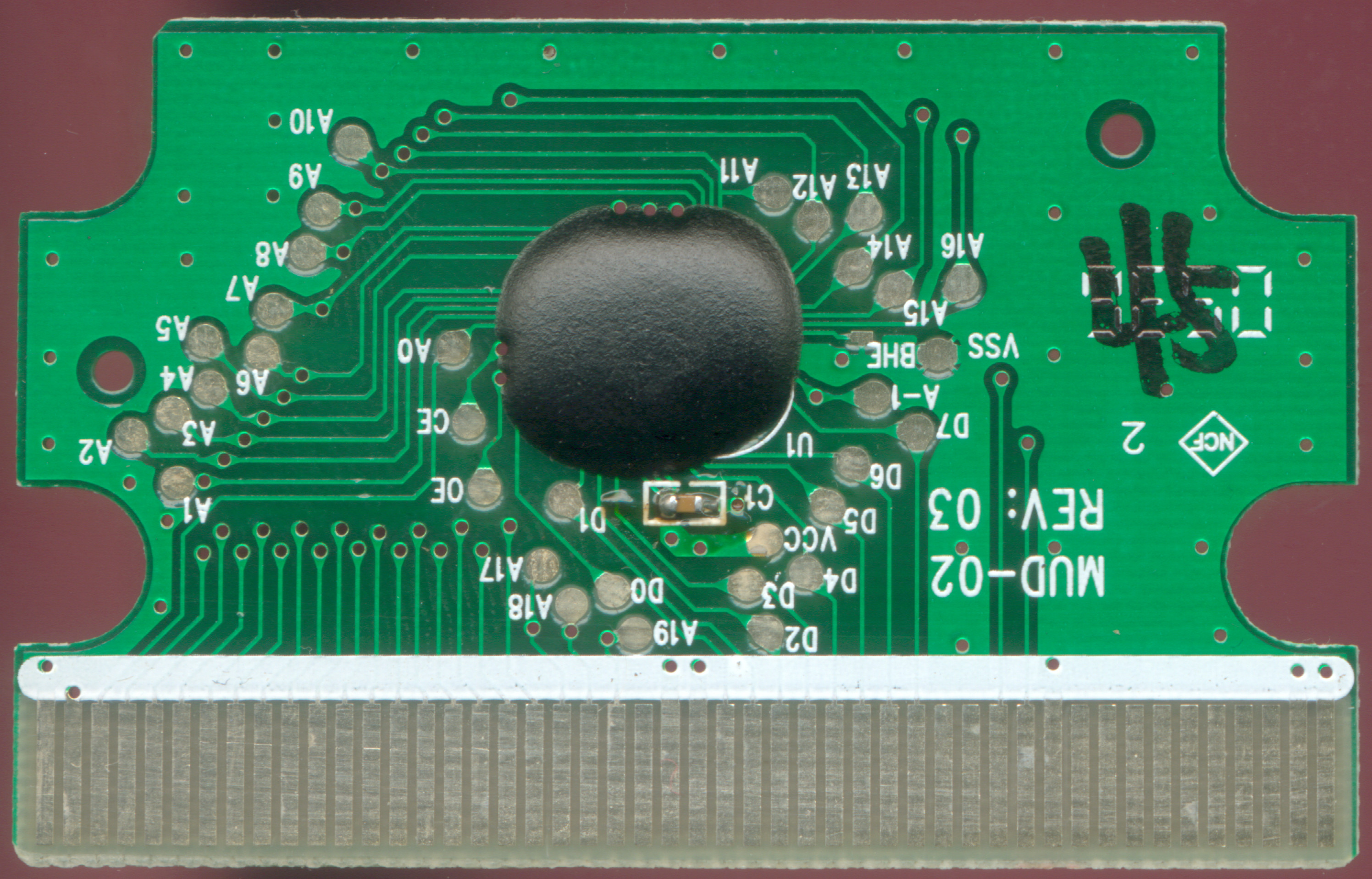

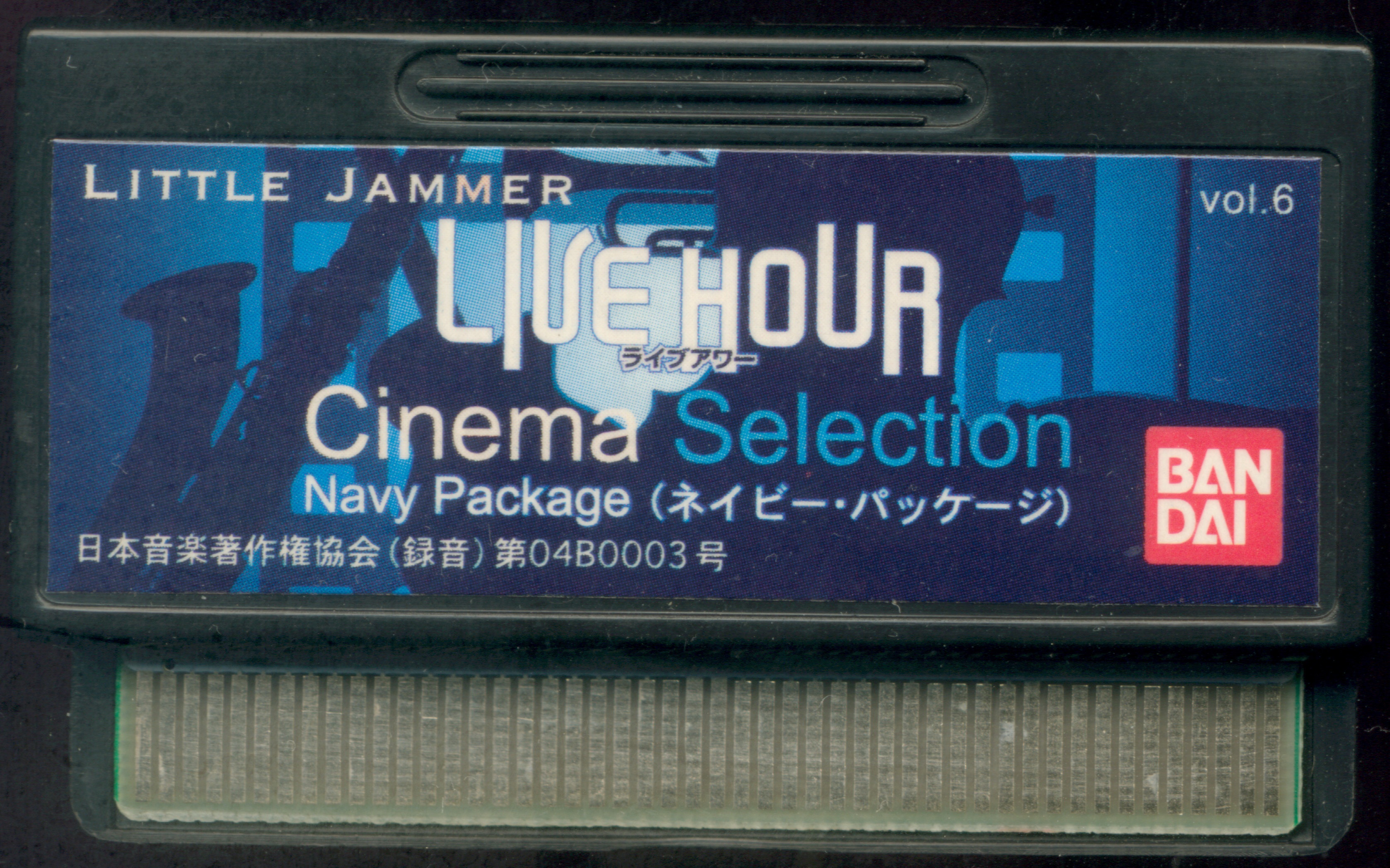

MUD-02Live Hour Cinema Selection Navy Package04B0003UqSEmbfl0ONLAucunChip-on-boardNonNonNonBrochage différent
