Une Autoradio dans ma BX - Page 1

Hello guys !

Bon, ma BX roule plutôt pas mal en ce moment. Elle a quelques fuites, comme une vieille dame, mais celle-ci sont immédiatement corrigées ! Pas de LHM sous ma BX, ça ne fait pas bon genre !

Bref, j'aimerai bien m'installer une autoradio. Comme l'installation Hi-Fi est digne d'un Home Cinéma, autant que je l'utilise ! 2 fois 5 watts, ça envoie du très très lourd ! De quoi écouter France Inter au moins jusqu'à 80 km/h !

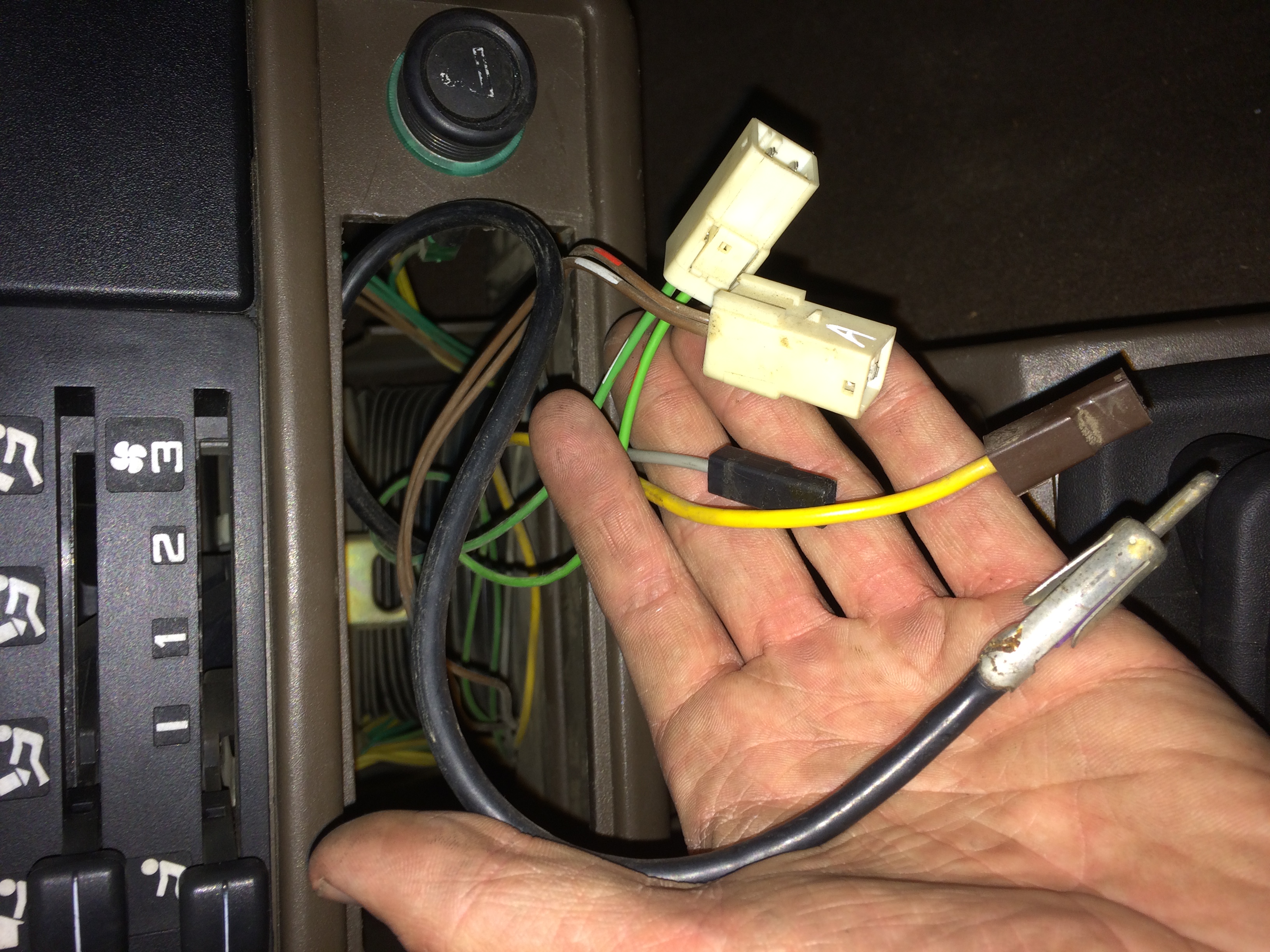

Seulement voilà, il y avait une autoradio dans cette BX, autoradio HS que j'ai bazardé. Voici les fils qui sortent maintenant de l'emplacement vide :

Fichier joint :

Avant d'acheter mon caisson de basse, mes enceintes, mes LEDS, mes tubes néons et mes jantes BBS qui iront très bien avec mon plaid écossais et mon autocollant "Citroën préfère Total", je voulais votre avis. Y a t'il des adaptateurs pour brancher une autoradio récente ?

Merci et @+

Gilou.

Tu peux mettre n'importe quel autoradio "moderne" sans problème ! Il suffit d'un + permanent, d'un + après contact, d'une masse, et les enceintes, hé bien tu les mets en conséquence de la puissance de l'autoradio. Normalement les fils sont déjà là, il faut les identifier. Il doit normalement manquer le + après contact que l'on peut trouver à différents endroits de la voiture ( personnellement, je vais le chercher dans la platine fusibles-relais ).

Les deux petits connecteurs blancs que tu as pris en photo sont les fils d'enceintes. Il existe des petits adaptateurs ou bien couper ( mais c'est dommage... )

Normalement, c'est à la portée du "bricoleur moyen" ( cela dit sans jugement de valeur !!! )

Attention la BX à une particularité au niveau des couleurs de fils pour les autoradios.

Le jaune est la masse et le gris le + permanent.

Pour le + après contact tu as l'arrivée + sur l’allume cigare ou comme l'explique Denis sur la platine fusible avec les fils rouge du neiman.

Pour un autoradio moderne il te faut remonter deux fiches DIN, une pour les fils +, + après contact, masse, et bien pour certains autoradio un fil bleue qui est la luminosité avec les veilleuses.

La deuxieme te sert pour les 4 sorties HP avec 8 fils à savoir + et - par HP.

Cette image devrait t'aider ( elle est issue du livre de bord de la BX ) Phase 2 mais ça doit être la même chose pour une Phase 1 ( corrigez moi si je me trompe ! )

Merci à tous les gars !!! Je vais pouvoir me lancer !

Quelle solidarité, ça fait plaisir !

@+

Gilou.

Les couleurs sont les mêmes en 1 qu'en 2.

Juste que le jaune en couleur de masse c'est pas une évidence, car d'habitude c'est le noir, ou en électricité maison un jaune et vert.

Et mettre un gris au lieu d'un rouge pas évident non plus.

Bien sur la notice dit connecteur de couleur, sauf que la plupart du temps c'est un domino qui se retrouve sur les fils.
