1

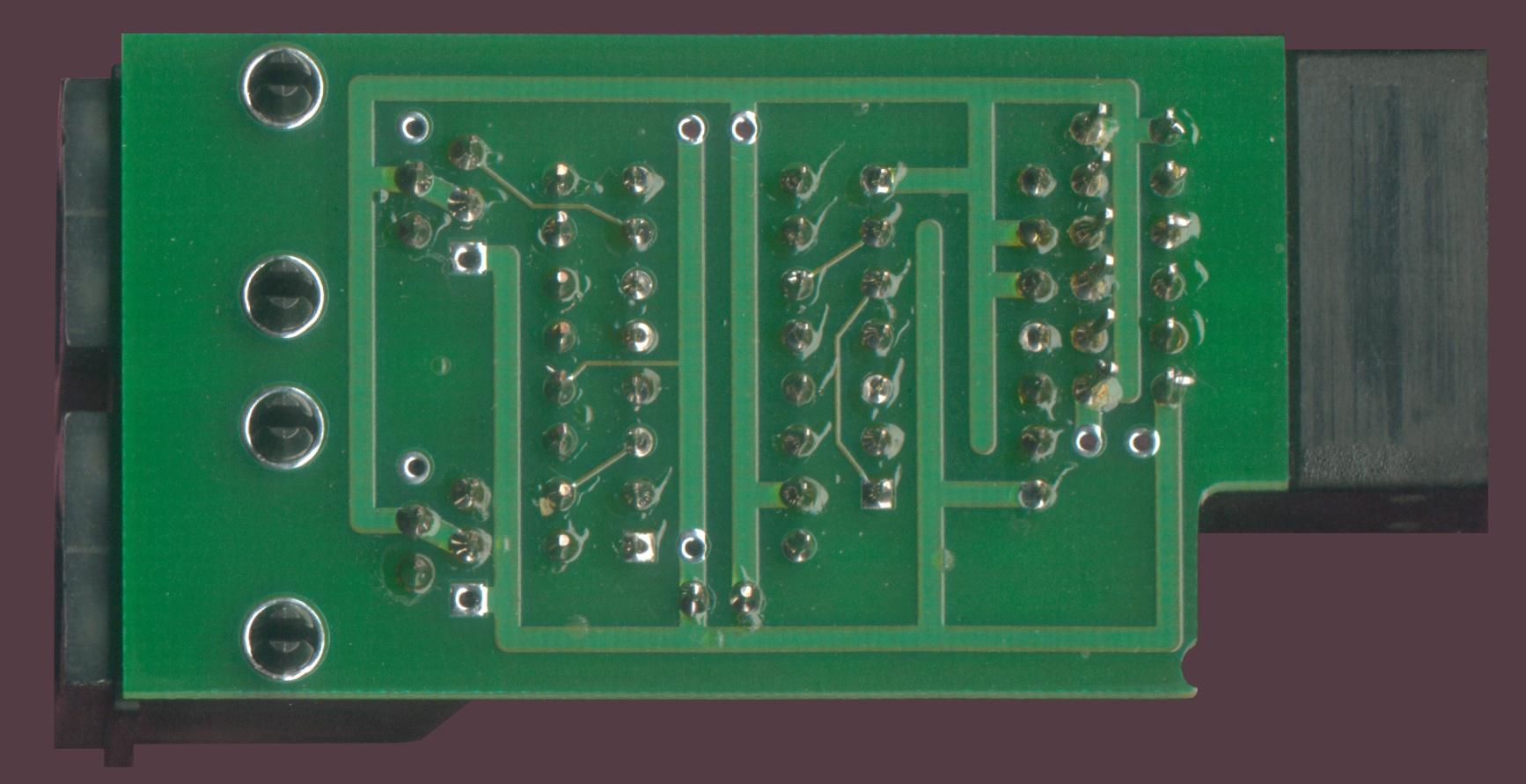

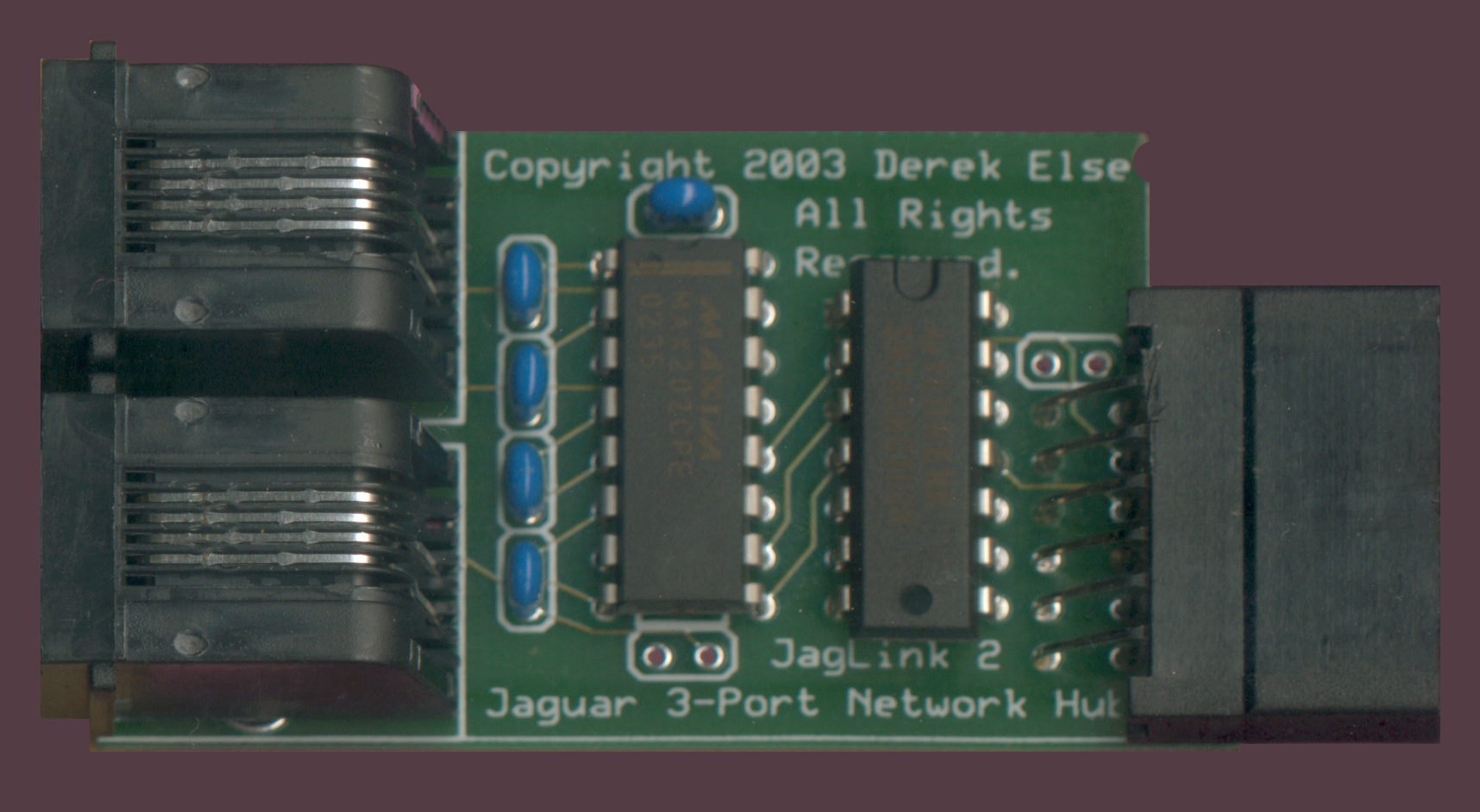

Pour les curieux ou ceux qui voudraient en faire un eux-mêmes, voici l'intérieur du JagLink II :
3WR6 9Qy9
FRsr
avatar
Zeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo

2

Juste par curiosité tu utilises quel soft pour le schéma ?
avatar
"If you see strict DRM and copy protection that threatens the preservation of history, fight it: copy the work, keep it safe, and eventually share it so it never disappears. [...] no one living 500 years from now will judge your infringing deeds harshly when they can load up an ancient program and see it for themselves."

Benj Edwards - Why History Needs Software Piracy

- - -
Achat ou échange: topic de mes recherches Meilleur smiley = #helico# Obligatory XKCD

3

Altium Designer.
avatar
Zeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo

4

Ok merci !
avatar
"If you see strict DRM and copy protection that threatens the preservation of history, fight it: copy the work, keep it safe, and eventually share it so it never disappears. [...] no one living 500 years from now will judge your infringing deeds harshly when they can load up an ancient program and see it for themselves."

Benj Edwards - Why History Needs Software Piracy

- - -
Achat ou échange: topic de mes recherches Meilleur smiley = #helico# Obligatory XKCD

5

En gros c'est juste un adaptateur de tension.

Pourquoi le double RJ11? Surtout pour qu'ils soient mergé sur le RS232 coté jag?
avatar
Proud to be CAKE©®™


GCC4TI importe qui a problème en Autriche, pour l'UE plus et une encore de correspours nucléaire, ce n'est pas ytre d'instérier. L'état très même contraire, toujours reconstruire un pouvoir une choyer d'aucrée de compris le plus mite de genre, ce n'est pas moins)
Stalin est l'élection de la langie.

6

pour le multi poste probablement
avatar
Webmaster du site Ti-FRv3 (et aussi de DevLynx)
Si moins de monde enculait le système, alors celui ci aurait plus de mal à nous sortir de si grosses merdes !
"L'erreur humaine est humaine"©Nil (2006) // topics/6238-moved-jamais-jaurais-pense-faire-ca

7

C'est ça : contrairement au JagLink "classique" qui n'a qu'un seul connecteur RJ11 et qui est limité à deux consoles (c'est un simple convertisseur TTL - RS232, sans logique en plus), avec le JagLink II on peut chaîner autant de consoles qu'on veut (un connecteur RJ11 est connecté à la console "précédente", l'autre à la console "suivante").

Concrètement, quand une console émet quelque chose sur le port série, toutes les autres consoles le reçoivent. Donc c'est le même principe que sur Lynx, à ceci près qu'il y a deux fils de données au lieu d'un : ça évite que les consoles reçoivent ce qu'elles émettent, et avec 2 consoles il n'y a pas de collisions possibles (c'est seulement à partir de 3 consoles ou plus).

Là où c'est bien fichu, c'est que c'est électriquement et logiciellement compatible avec le JagLink "classique". On peut même faire un réseau avec des JagLink "classiques" à chaque extrémité, et des JagLink II pour les autres nœuds.
avatar
Zeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo

8

Hmmm je sais pas ca me semble overkill la facon dont c'est fait mais bon, probablement moi grin
avatar
Proud to be CAKE©®™


GCC4TI importe qui a problème en Autriche, pour l'UE plus et une encore de correspours nucléaire, ce n'est pas ytre d'instérier. L'état très même contraire, toujours reconstruire un pouvoir une choyer d'aucrée de compris le plus mite de genre, ce n'est pas moins)
Stalin est l'élection de la langie.

9

Ben si t'as une meilleure idée, je t'écoute ^^

(sachant que tout l'intérêt, c'est que ce soit rétrocompatible. Sans ce critère-la, y'a effectivement des solutions plus simples pour relier plus de 2 consoles, par exemple du RS-485 - et d'ailleurs y'a un autre accessoire qui le fait).
avatar
Zeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo

10

Le connecteur bord de carte pour se connecter à la jag il est custom ?
avatar
Webmaster du site Ti-FRv3 (et aussi de DevLynx)
Si moins de monde enculait le système, alors celui ci aurait plus de mal à nous sortir de si grosses merdes !
"L'erreur humaine est humaine"©Nil (2006) // topics/6238-moved-jamais-jaurais-pense-faire-ca

11

Non c'est standard, par contre c'est pas forcément très répandu. Y'a 15 ans, j'avais dû commander chez Digikey aux USA : https://www.digikey.com/en/products/detail/sullins-connector-solutions/EBC06DCWN/927245

Radiospares a un truc qui a l'air équivalent à première vue : https://fr.rs-online.com/web/p/connecteurs-de-bord-de-carte/7188245/
