Posté le 22/12/2017 à 14:23Edité par Jonas le 22/12/2017 à 16:43 Membre depuis le 14/09/2006, 2102 messages
Hello,

Dans le cadre d'un projet retrogaming je cherche à transformer une petite TV de camping en console retro. En gros j'enlève toute la partie analogique et garde seulement les contrôles (interrupteurs, molettes) d'origine en façade et vais mettre un RPi avec un LCD à la place. J'ai également envie de réutiliser le haut parleur intégrée de la TV également et de proposer une entrée HDMI pour une seconde console externe (la plupart du temps ma mini SNES).

J'en suis au tout début et je cherche actuellement l'impossible à savoir un petit écran LCD en format 4:3 si possible.

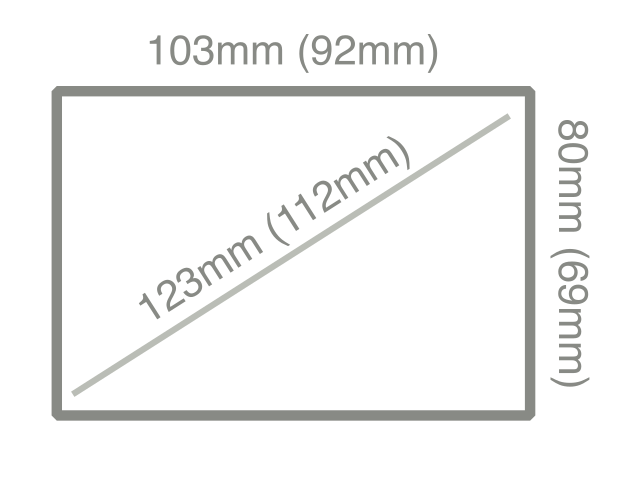

Voici les dimensions d'origine du petit cathodique (un Samsung que je donne du coup, cf. photos en fin de post) avec entre parenthèses la surface réellement visible:

khbw

Du coup voici les specs de l'écran que j'aimerai trouver (idéalement un LCD 5" 4:3 en 800x600), ça va du plus important (essentiel) au moins important (optionnel):
  1. [Essentiel] Écran LCD de dimension max 103x80mm (surface exploitable 92x69mm)
  2. [Essentiel] Contrôleur LCD avec entrée HDMI
  3. [Essentiel] Résolution la plus haute possible, minimum 800x480 si possible 800x600 ou autre résolution 4:3
  4. [Essentiel] Si possible format 4:3, sinon autre format qui remplira le plus possible la surface visible tout en respectant les contraintes mécaniques et de résolution énoncées ci-avant
  5. [Optionnel] Si possible contrôleur LCD avec 2 entrées HDMI, une entrée composite et une sortie audio analogue (extraction de l'audio HDMI pour aller vers le haut parleur)
  6. [Optionnel] Si possible une dalle avec un bon rétro éclairage et de bons angles de vue (IPS)
  7. [Optionnel] Pas besoin de touchscreen
  8. [Optionnel] Pas tellement de budget mais si possible une solution à moins de 60€ est préférable

J'ai déjà ça dans ma short list mais ça ne coche pas toutes les cases donc avant d'appuyer sur le bouton "acheter" je me suis dit que peut-être vous aviez d'autres références qui seraient mieux (dans le cas notamment où vous aurez bossé avec de l'embarqué ou bien monté une petite borne d'arcade par exemple):

Bref voilà où j'en suis : )

- - -

Voici les photos du petits cathodique que je donne, si ça intéresse quelqu'un. à Noter que je ne donne que le tube cathodique vu que je vais récupérer des composants sur le PCB en dessous (que du passif à savoir interrupteurs et molette). Je peux néanmoins vous dessouder et envoyer avec quelques composants actifs qui pourrait servir au fonctionnement du tube (genre le flyback), faut juste me dire le(s)quel(s).

If6w
tdXD
SHHH
avatar"If you see strict DRM and copy protection that threatens the preservation of history, fight it: copy the work, keep it safe, and eventually share it so it never disappears. [...] no one living 500 years from now will judge your infringing deeds harshly when they can load up an ancient program and see it for themselves."

Benj Edwards - Why History Needs Software Piracy

- - -
Achat ou échange: topic de mes recherches
Posté le 22/12/2017 à 15:36 Membre depuis le 14/09/2006, 2102 messages
J'ai trouvé un LCD 4:3 nu en 800x600 apparemment, et en plus c'est un Sony donc la qualité devrait pas trop être dégueu. Le problème c'est qu'il n'est plus fabriqué (donc faut trouver du new old stock ou de l'occaz) et que j'ai pas les caractéristiques techniques et notamment les dimensions....

https://fr.aliexpress.com/item/original-5-inch-ACX534AKM-ACX534AKM-2-lcd-screen-display-panel-with-touch-screen-digitizer-free/32216043544.html
http://www.panelook.com/ACX534AKM-2_SONY_5_LCM_overview_12778.html
avatar"If you see strict DRM and copy protection that threatens the preservation of history, fight it: copy the work, keep it safe, and eventually share it so it never disappears. [...] no one living 500 years from now will judge your infringing deeds harshly when they can load up an ancient program and see it for themselves."

Benj Edwards - Why History Needs Software Piracy

- - -
Achat ou échange: topic de mes recherches
Posté le 22/12/2017 à 21:13 Membre depuis le 10/09/2002, 10932 messages
Pour ton problème d'analogique, ton Pi, pour peu que tu ne prennes pas un zero, et encore, je ne suis pas sûr qu'il n'aie pas la prise audio en fait, tu peux lui faire sortir l'image sur le hdmi et le son sur l'analogue

et sur un Pi Zero, tu as ce type de pHAT au pire :
https://shop.pimoroni.com/products/phat-beat

il y en a sans le vumètre, hein wink
avatarpedrolane stoppe la chute des chevaux

La DNC-Team : un club plein de mystères
Posté le 23/12/2017 à 00:40 Membre depuis le 14/09/2006, 2102 messages
Oui j'y ai pensé mais ça marche pas pour la seconde entrée hdmi (externe) du coup j'ai vraiment besoin de sortir le son en analogue à la fin au niveau de l'écran, ça m'évite un mixer audio à rajouter!
avatar"If you see strict DRM and copy protection that threatens the preservation of history, fight it: copy the work, keep it safe, and eventually share it so it never disappears. [...] no one living 500 years from now will judge your infringing deeds harshly when they can load up an ancient program and see it for themselves."

Benj Edwards - Why History Needs Software Piracy

- - -
Achat ou échange: topic de mes recherches
Posté le 23/12/2017 à 10:00 Membre depuis le 10/09/2002, 10932 messages
ah oui, compris ^^
avatarpedrolane stoppe la chute des chevaux

La DNC-Team : un club plein de mystères
Posté le 23/12/2017 à 19:16 Membre depuis le 30/06/2001, 71393 messages
trouver un ecran neuf 4:3 commence a etre tres dur de nos jours :/
avatarProud to be CAKE©®™
The cake is a lie! - Love your weighted companion cube

->986-Studio's Wonder Project!<-
yN a cassé ma signature :o
Posté le 24/12/2017 à 01:40 Membre depuis le 27/04/2006, 60457 messages
4:3 et double entrée HDMI ça me semble difficile... encore plus pour moins de 60€.
avatarZeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo
Posté le 24/12/2017 à 15:41 Membre depuis le 14/09/2006, 2102 messages
Oui c'est ce que je me dis du coup je vais sans doute partir sur une formule waveshare + splitter avec extraction audio...
