Je viens de m'acheter un Autoradio Sony XR-411 pour ma TRD pour remplacer l'horreur de radio JVC moderne installé n'importe comment.

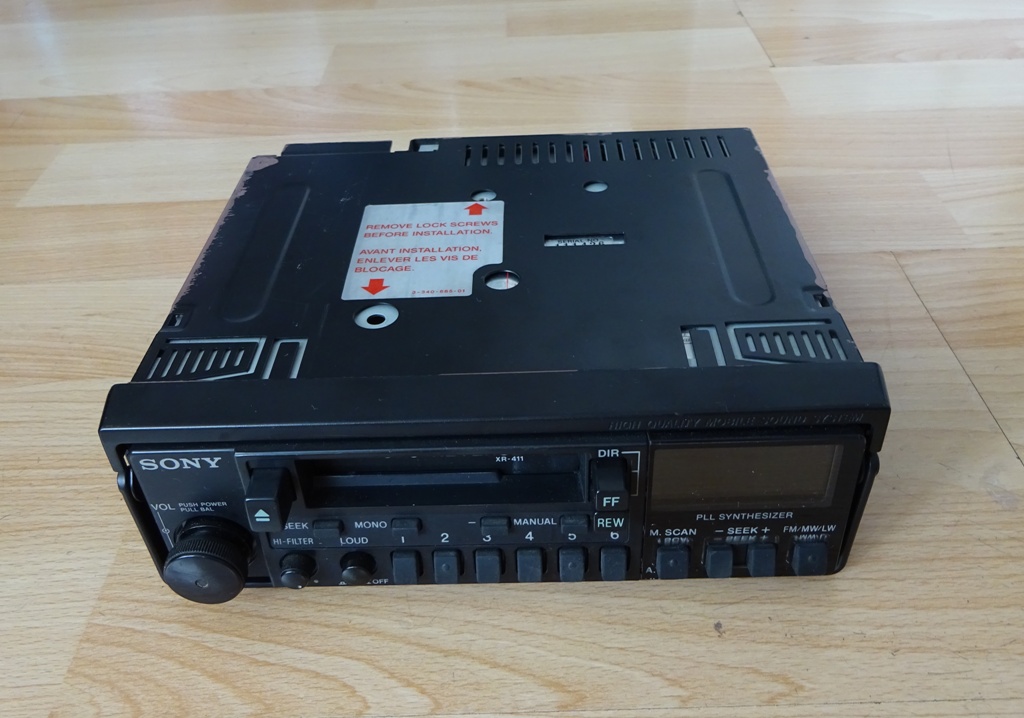

Le XR-411 m'a bien plu, il s'intègre à mon avis très bien dans une BX et il était disponible tout de suite.

tromb Fichier joint : ezgR

Par contre côté installation... aucune idée.

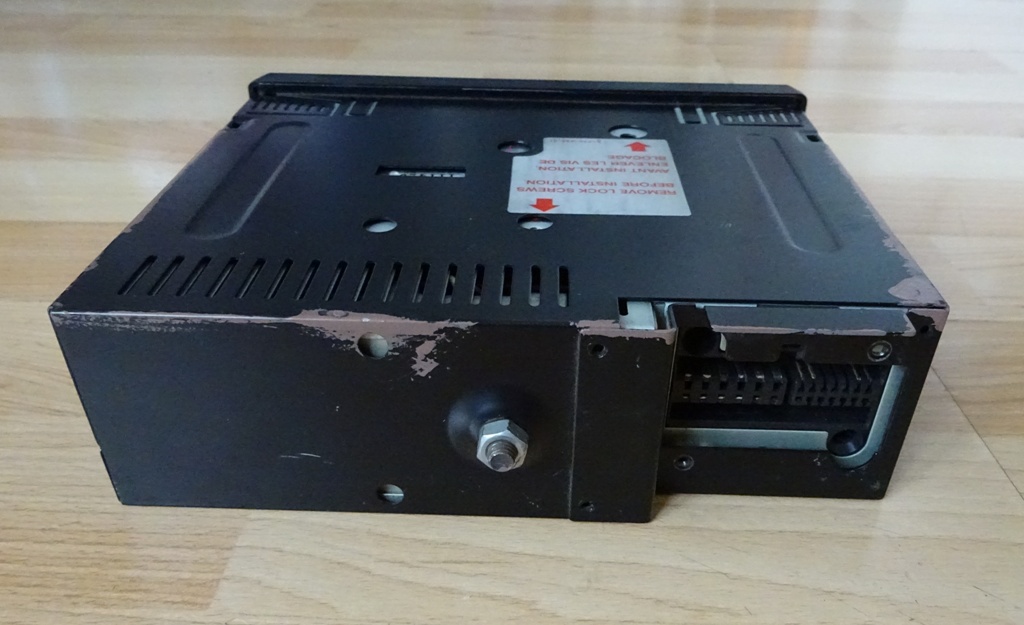

tromb Fichier joint : IBv2

J'ai compris qu'il existe des connecteur au niveau des radios 'ISO' et 'Fakra'.
Il existe un adaptateur pour nos BX - connecteur ISO:
https://www.universclub.com/citroen-bx-415/faisceau-autoradio-iso-citroen-bx-2144.html

Par contre les connecteur trouvés sur ma Sony ne me paraissent pas correspondre au normes ISO ni Fakra, mais j'ai trouvé ceci:
https://www.amazon.fr/Citro%C3%ABn-C%C3%A2blage-adaptateur-CONVERTISSEUR-broches/dp/B00JEWKLAO

Et où on branche le cable coaxiale venant de l'antenne?

Question: Quelqu’un qui peux m'aider sur ce sujet?


Merci d'avance.

Stefan
avatar
Stefan en BX 16i 'Velvet' et BX TRD , Ferney Voltaire (Ain)

2

livre


Bien souvent hélas les connecteurs d'origine coté faisceau ont été massacrés.... si ils sont encore là tu devrais pouvoir utiliser l'adaptateur iso... mais ce poste (comme beaucoup) n'a pas de prises iso à son revers, en plus ici ça semble être d'assez inhabituels connecteurs femelle.
Il faudrait encore un autre petit câble interface poste>ISO en plus de celui ISO>BX que tu as trouvé, normalement les vendeurs devraient vendre leur poste AVEC !!!
(ou si tes connecteurs d'origine sont déjà dénudés, tu pourrais directement relier le connecteur qui reste à trouver au faisceau, seul, sans passer par de l'iso)

Le problème c'est que les variantes de connecteurs sont nombreuses, y compris sous une même marque et que bien évidemment plus c'est vieux plus c'est chaud.
On dirait que le poste propose un choix de 2 connecteurs, mais qu'un seul n'est à utiliser... reste à en définir au moins un.

Je ne trouve pas de câbles interface pour ces connecteurs 12 ou 14 pin... à ta place j'essaierai de recontacter le vendeur... si ça se trouve la donneuse (et son cable) sont encore à portée de main...
ou bien encore rejoindre ce forum qui me semble tout indiqué :
Forum de l'autoradio ancienautoradio-vintage.forumactif.comLes autoradios vintage pour nos anciennes. L'accessoire n°1 dans le respect de l'origine.
avatar
Ourane 93 244000km et GTI 4x4 159000km
Ex sur GT et 11ans de diesel atmo.

3

Merci Fabi pour tes explications, le lien et pour la description du radio en question (tu l'as trouvé où, j'ai cherché dans l'internet mais je n'ai rien trouvé moi- même).

Entre temps j'ai acheté sur Ebay le manuel d'origine et je vais contacter le vendeur. Je crains qu'il manque un sort de connecteur installé fixe à l'arrière...


Stefan
avatar
Stefan en BX 16i 'Velvet' et BX TRD , Ferney Voltaire (Ain)

4

Idéalement il te faut les connecteurs spécifique qui vont avec , voir la notice pour pouvoir le racoder sur le faisceau de la BX.

Il me semble avoir aussi un Sony dans mes pièces qui dort pour le même problème .

A tu regardé sur l'autoradio lui même si il y avait une signalétiques avec correspondance de câblage ?
avatar
Avant tout la passion de la BX .
Les clubs mon merci j'ai vu ce que cela donne !

Au quotidien: une Ourane, Evasion Image 1.9D, XM exclusive turbo D12.
Au musée:TZD turbo 90 full accessoires, Évasion 93, Millésime 91 et 93 probablement une des dernières. Chantier en cours : RD 87 Ambulance Bernard collet et RD 89 évasion blanc crémant.
Projet future : Il me faut un break bleu sirène.

5

Ah oui j'avais fait afficher l'image direct, on ne peut donc lire directement l'adresse... elle vient de ce fameux site :
http://antique-autoradio-madness.org/
Comme c'est une page de catalogue, la ref de l'autoradio n'est pas référencée, j'ai tout simplement cherché dans celui de 1989 (date youngtimer la plus ancienne dispo actuellement à propos de sony sur ce site, coup de pot je suis tombé dessus, cet autoradio est donc de 89, 88 à tout casser)
avatar
Ourane 93 244000km et GTI 4x4 159000km
Ex sur GT et 11ans de diesel atmo.

6

Bonjour,

Concernant le connecteur 'manquant' je suis tombé après des heures (!) de recherche sur internet sur une piste:

Sur l'autoradio Sony XR-7150 un connecteur identique ou similaire est utilisé (voir le 'découpe'identique à l'arrière du boîtier avec ma XR-411). Sur le site www.manualslib.com j'ai trouvé le catalogue des pièces du XR-7150.

tromb Fichier joint : Sony XR 7501 liste des pices.pdf

On voit bien le connecteur (réf. 905) avec les éléments de fixations (vis, rondelles, ...).

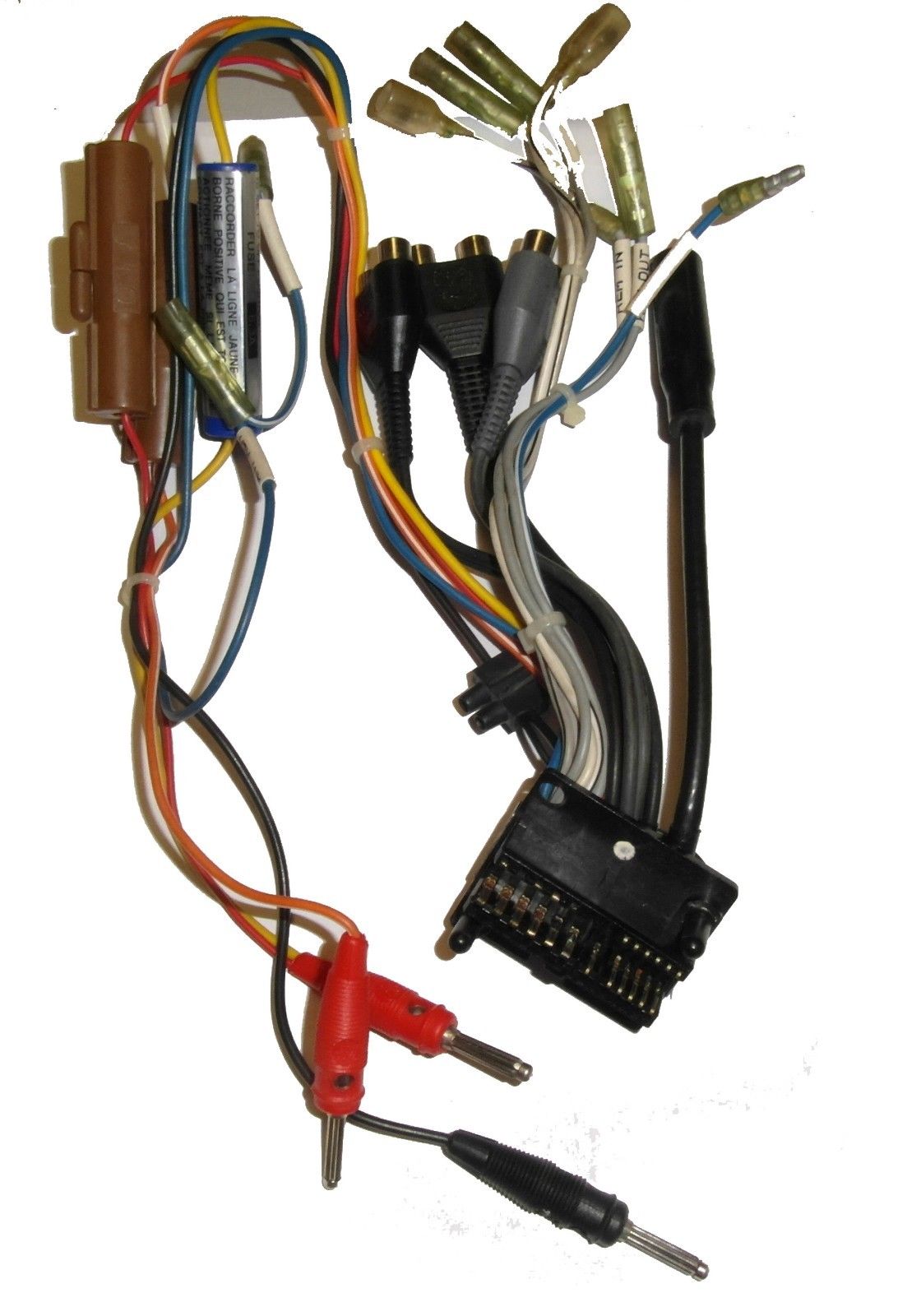

En plus je viens de trouver une photos de l'ensemble connecteur/ câbles:

tromb Fichier joint : rNgz


Et voilà: c'est ce connecteur qui manque chez moi.

J'ai commencé à chercher avec le numéro de la référence Sony, mais je n'ai rien trouvé :-(

Je ne peux presque pas m'imaginer que ce type de connecteur, même specifique, ne se trouve pas chez des fournisseurs de cable d'adaptation.

Ev. quelqu'un a même un connecteur de ce type d'un radio Sony qu'il na plus besoin.


Stefan
avatar
Stefan en BX 16i 'Velvet' et BX TRD , Ferney Voltaire (Ain)

7

Bien vu de fouiner sur les contemporains... autre particularité de ces machins c qu'ils sont extractibles... d'où ce connecteur prévu pour les manoeuvres.
Un peu plus vers la fin du catalogue 89 on trouve les cages-tiroir... avec donc la prise fixe et le câblage.
Le xr-7051partage la même cage que le 411. Référencée gmd-301... pas de chance sur eBay on trouve des 304 et 306...
