Bonsoir,

J'ai voulu installer le kit LCD Aliexpress deux soudures je me suis dis ça va être simple. J'ai fais le montage mais le logo bandai reboot en boucle ou écran noir et je n'ai que la barre avec l'icône de la batterie.

Merci De votre aide

Essaie avec une pile neuve.

Quand je fou une pile neuve ça fonctionne mais jamais très longtemps.

Ça sert à quoi les deux bouts de fils qui dépasse du pcb ?

Y a pas de réglage de l'image ?

Voilà ça fonctionne déjà plus elle aura tenu 30min.y a même desfois ou ça démarre en n&b

C'est rassurant bon Nhut au final je vais peut-être passer a Liege...

Du coup y a t'il une personne qui voudrait bien faire un test de ma console pour voir si c'est la carte mère ou le lcd qui débloqué.

Je n'ai qu'une wonderswan color je peux pas faire de test croisé.

Je me demande si t'as pas endommagé la nappe ou les fils électriques (le montage proposé a beaucoup d'endroits où ces fils peuvent se retrouver bloqués entre la coque et la pcb, et si t'as trop forcé en la refermant, ça les endommage). Si c'est le cas, tant mieux : ils se remplacent très facilement. Mais on verra ça après.

Sinon, tes deux capteurs sensitifs (pour changer la luminosité et la teinte) sont loin de la nappe ? (il faudrait, y'a du gros parasitage sinon)
Tu testes avec un "vrai" jeu (pas la flashmasta) et une bonne pile alcaline neuve ? (il faudrait aussi, écran ips + mauvaise pile + flashmasta = ça va jusqu'au fait qu'elle veut même pas démarrer)

Tu es d'où ? (pour voir si quelqu'un peut t'aider irl)

Ha oui, y'a aussi ton histoire de 2 fils qui dépassent, ça sent le lié au premier paragraphe que j'ai écrit.

De mon côté, je l'ai pas encore installé, mais je me suis BEAUCOUP renseigné dessus. J'ai une wonderswan color cramé (irrécupérable, la pcb part en morceaux, y'a du bleu partout, c'est gore) qui me sert de prototype, et je zyeute par où je peux faire passer tous ces fils sans avoir un seul point de pression. Je suis assez loin de leur proposition (consistant, je le rappelle, à ... fourrer, j'ai pas d'autres mots. J'trouve ça dangereux).

Sinon, une question pour les connaisseurs (j'suis observateur et doté de bon sens, mais j'y connais pas grand chose en électronique...) : si j'ai un fil électrique 22AWG qui passe proche (voire touche) un condensateur (celui à droite du connecteur cartouche console vue de dos), ça craint ? si oui, je peux utiliser quoi à mettre entre les 2 pour éviter les problèmes ?

Zerosquare (./38) :
Pense à prendre de la soudure étain-plomb pour l'électronique aussi (la soudure sans plomb rend les choses plus difficiles).

(Plus difficile, mais moins polluant que la soudure diesel )

()

angedechu (./68) :
si j'ai un fil électrique 22AWG qui passe proche (voire touche) un condensateur (celui à droite du connecteur cartouche console vue de dos), ça craint ?

Je suppose que ton fil est entouré d'isolant (autrement dit, c'est pas du cuivre à nu). Tant que le fil ne frotte pas contre une arête saillante et qu'il n'est pas écrasé quand tu refermes la coque, c'est bon. Si vraiment t'as un doute, tu peux utiliser de la gaîne thermorétractable pour rajouter une épaisseur d'isolation à l'endroit où ça touche.

Je suis de Caen, les deux fils qui dépasse c'est ok c'est les capteurs sensitifs, je comprends d'ailleurs pas trop comment ça fonctionne.

Sinon le test et fait avec une pile neuve et des jeux originaux.

A force de l'ouvrir et de la fermé j'avoue que la nappe a pris chère.

Teste avec l'écran original, si ca marche la console est OK, si ca marche pas...

shinzuka (./71) :
Je suis de Caen, les deux fils qui dépasse c'est ok c'est les capteurs sensitifs, je comprends d'ailleurs pas trop comment ça fonctionne.

Il s'agit de plaques que tu places, cuivre vers toi, sous une surface libre sous le plexi protégeant l'écran LCD. Ça agit comme un bouton tactile pour régler l'écran (luminosité, contraste etc.)

J'ai testé la console avant de la démonté elle fonctionné nickel

Il aurait fallu tester avant de refermer... Mais bon, c'est fait, c'est fait.

C'est une nappe 24 pins, 0,5mm de pas, connecteurs du même côté. Va sûrement falloir en chopper une autre (chez les chinois pour le meilleur prix mais ça prendra le mois, chez farnell ou conrad pour la rapidité, mais les fdp / frais de dossier piquent pour les achats de moins de 30€, c'est 8€), p'têt plus courte pour le coup (6cm mini il me semble, 7,5cm le fait aussi) et faire très attention à ce qu'elle ne passe surtout pas sous le renforcement de coque qui enrobe le processeur Sphinx (arrière console, plein centre). Dans les faits, on peut plier la nappe , mais bloquer la pliure sous ce renforcement ou avoir un autre effet mécanique dessus (pliure/dépliure ou torsions répétée) est catastrophique.

Prends en plusieurs chez les chinois, différentes tailles, comme ça t'es tranquille pour tes tests. Et si tes fils électriques ont pris cher aussi, du cable électrique 22AWG (0,64mm de diamètre de cuivre, section de 0,32 mm2) à 28AWG (0,32mm de diamètre de cuivre, section de 0,08mm2, il me semble que c'est celui fourni dans le kit) fera l'affaire pour le remplacement.

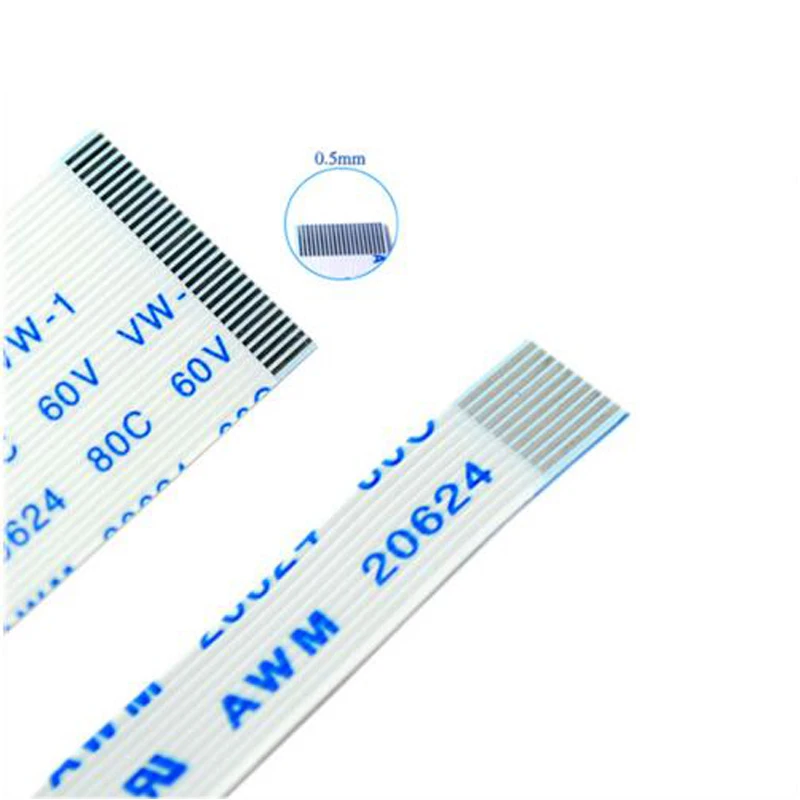

Tiens, un exemple pour la nappe, histoire de te familiariser avec leur nomenclature (enfin les, il vend par 10 lui) : (Cable FFC de pas 0,5mm, longueur de cable, nombre de pin, et sens des connecteurs, bien faire attention à prendre un "same side").

(vivement que je reçoive les derniers éléments de ma future bête de guerre, je trépigne d'impatience de voir si ce auquel j'ai pensé est viable).

Edit : tu t'es pas trompé de sens de nappe au passage ? cul dessus sur la pcb livrée avec la dalle ips, cul dessous sur la pcb de la WS. (désolé pour la question bête, c'est pas facile de résoudre les soucis de loin ^^)

Ha oui au fait, ça y est, j'ai fait mon tout premier mod de console.



ça m'a pris 4h, c'était ignoble. Pas à cause du kit en lui-même, surtout parce qu'en plus de découvrir la soudure (et ses aléas, avec ses gros pâtés et l'énervement dû à l'incompréhension - mais j'ai compris maintenant, je la reprend ce week-end), j'ai voulu arranger plein de trucs : de nouveaux connecteurs (Buttonworx, extrêmement efficaces, je conseille), régler la fuite de lumière de l'écran, changer la nappe, changer les fils d'alimentation, créer un nouveau chemin pour la nappe et ces fils d'alim (fourrer les fils dans la coque et prier pour qu'il n'y ait pas de mauvais pincement m'a pas plu), et là je vais m'attaquer à l'esthétique plus que discutable des "capteurs sensitifs" (du ruban adhésif de cuivre coupé en carré à l'arrache, vraiment moche).



Bref, j'en ai chié, mais j'ai pris de l'xp, ça va aller mieux maintenant. J'veux qu'elle soit belle et durable sous toutes ses facettes.

Le rendu est classe !

Proof of concept des nouveaux boutons sensitifs concluant : ça marche.



J'trouve ça bien mieux : couleur cuivre siglé C (couleur/Color), couleur argent siglé L (Lumière/Light). Maintenant, plus qu'à en faire des joulis.
(J'en ai profité pour refaire mes soudures et changer les fils électriques, là je pense que tout est bon maintenant)

MK est passé chez moi et je lui ai fait le montage en deux heures (on a beaucoup parlé aussi ).

Les soudures étaient faciles, le montage aussi.

Je me suis aidé de la vidéo suivante, parce que les instructions de montage fournies par le site vendeur n'étaient pas complètes:


Au final la plus grande difficulté était à la fin quand il a fallu refermer la coque. Il n'y a pas beaucoup d'espace libre dans la coque de la Swan, j'avais peur d'écraser ou de casser quelque chose mais au final j'ai réussi à pousser les fils pour qu'ils ne gênent pas la fermeture.
Maintenant que je l'ai fait une fois, les montages suivant devraient me prendre beaucoup moins de temps.

Je suis abasourdi par la qualité du truc, c'est impressionnant On dirait carrément que la WonderSwan est une console moderne!

Ouais c'est vraiment le jour et la nuit cet écran j'aurais du prendre une vidéo avant/après mais trop tard ! Je vais bien pouvoir redécouvrir les jeux Swan avec ca encore merci à Nhut pour le montage !

Sympa, ça donne envie par contre c’est clair que la batterie en prend un coup

Trop bien !
Bravo Nhut !

Quelques photos pour vous faire une idée. A noter qu'il est tout à fait possible de garder le contour d'écran d'origine FF comme nous l'avons fait. Conditions de luminosité: de jour une journée ensoleillée, dans le salon à l'ombre (avec l'écran d'origine cela aurait été injouable sans lumière directe !)

Mon probleme avec cet écran sont les couleurs, elle sont trop saturée

tous les nouveaux écrans IPS sortis pour les portables c'est "le jour et la nuit". Une fois installé on redécouvre les jeux de l'époque dans des conditions parfaites.
Par contre si la console d'origine n'avait pas un éclairage (Gamegear, Lynx et Nomad) alors l'autonomie prend une claque mais au moins maintenant c'est jouable, de plus les piles rechargeables ont fait aussi du chemin niveau capacité.

L'écran de la Crystal EST un écran IPS. Ca n'a rien a voir avec IPS, TN ou autre.

Oui mais encore ? L’écran de remplacement l'est aussi mais avec rétroéclairage. Tous ces écran de remplacement son IPS, c'est ce que je mentionne.

Godzil (./85) :
Mon probleme avec cet écran sont les couleurs, elle sont trop saturée

C'est Brunniesque ! 🌈

Sinon, l'écran d'origine de la Swancrystal a des couleurs plutôt vives aussi quand on le regarde à la lumière du soleil.

Je trouve les couleurs très bien. En plus y'a différents filtres couleurs qu'on peut choisir si on le souhaite - intérêt limité mais ça peut-être pas mal pour les jeux N&B.
