1

Slt à tous!
J'ai cette Megadrive jap depuis un moment, acheté sur leboncoin comme HS.

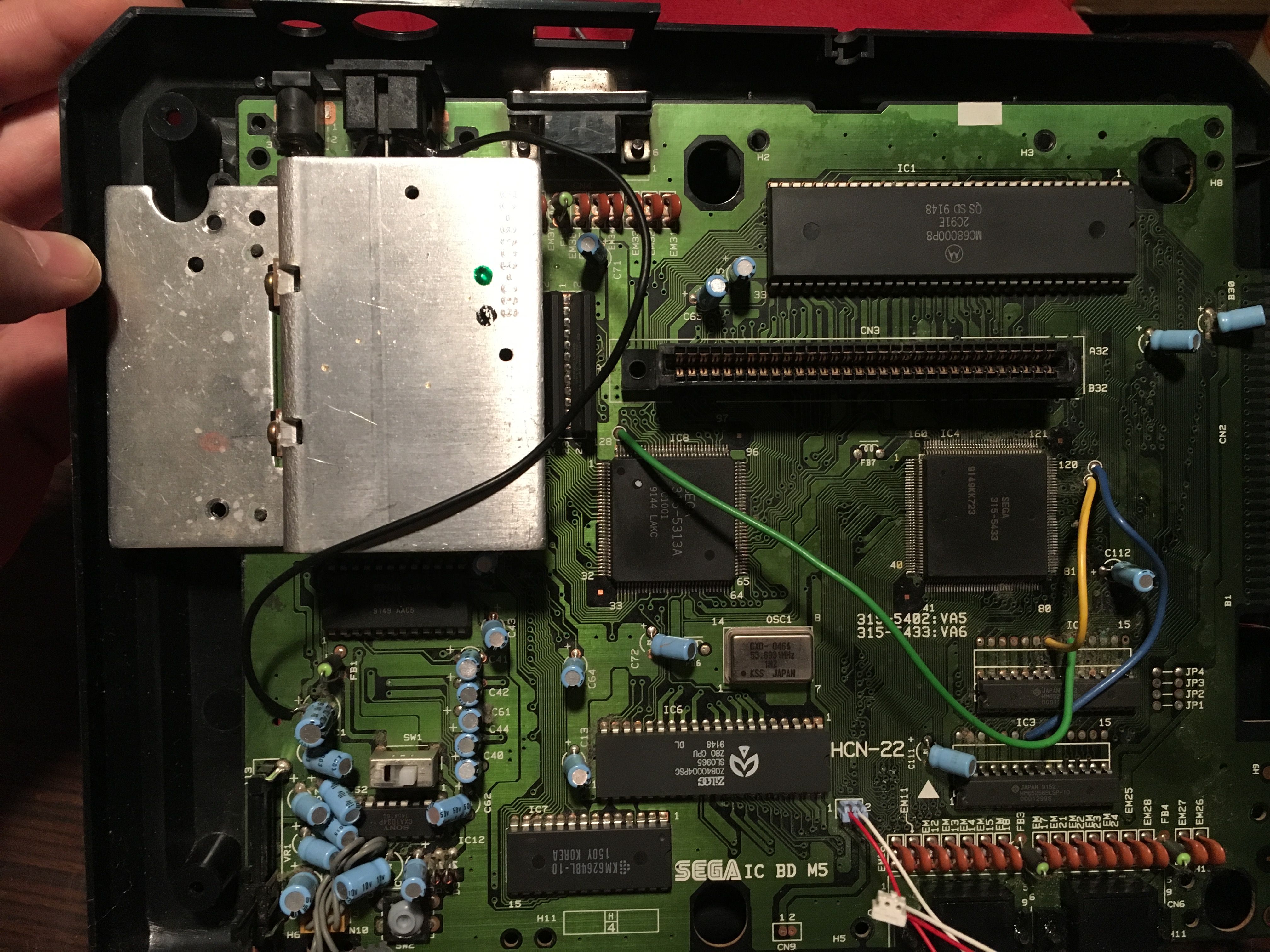

Elle s'allume, du moins la led rouge, mais rien a l'ecran.. je décide donc aujourd'hui a temps perdu de l'autopsier.. et la je me rends compte qu'elle a été bidouillé.. ce n'est pas un switch, je ne sais pas trop.. je fait donc appel a un ami.. quelqu'un pourrait il m'éclairer ?! Merci d'avance..


tromb Fichier joint : HrhC
tromb Fichier joint : t9vO
avatar

2

Les fils bleu, vert et jaune je dirais que c'est normal.

Tu as les mêmes ici:


Le noir par contre c'est un ajout. Tu peux nous dire précisément d'où il vient et où il va?

Les résistances derrière je dirais que c'est normal.
avatar
Spartine, la fille que ce soir elle dîne en enfer: http://www.spartine.com

Pockett Videogames, le site de toutes les consoles portables!: http://www.pockett.net

J'aime beaucoup faire des dessins aux petites filles! C'est ma passion.

3

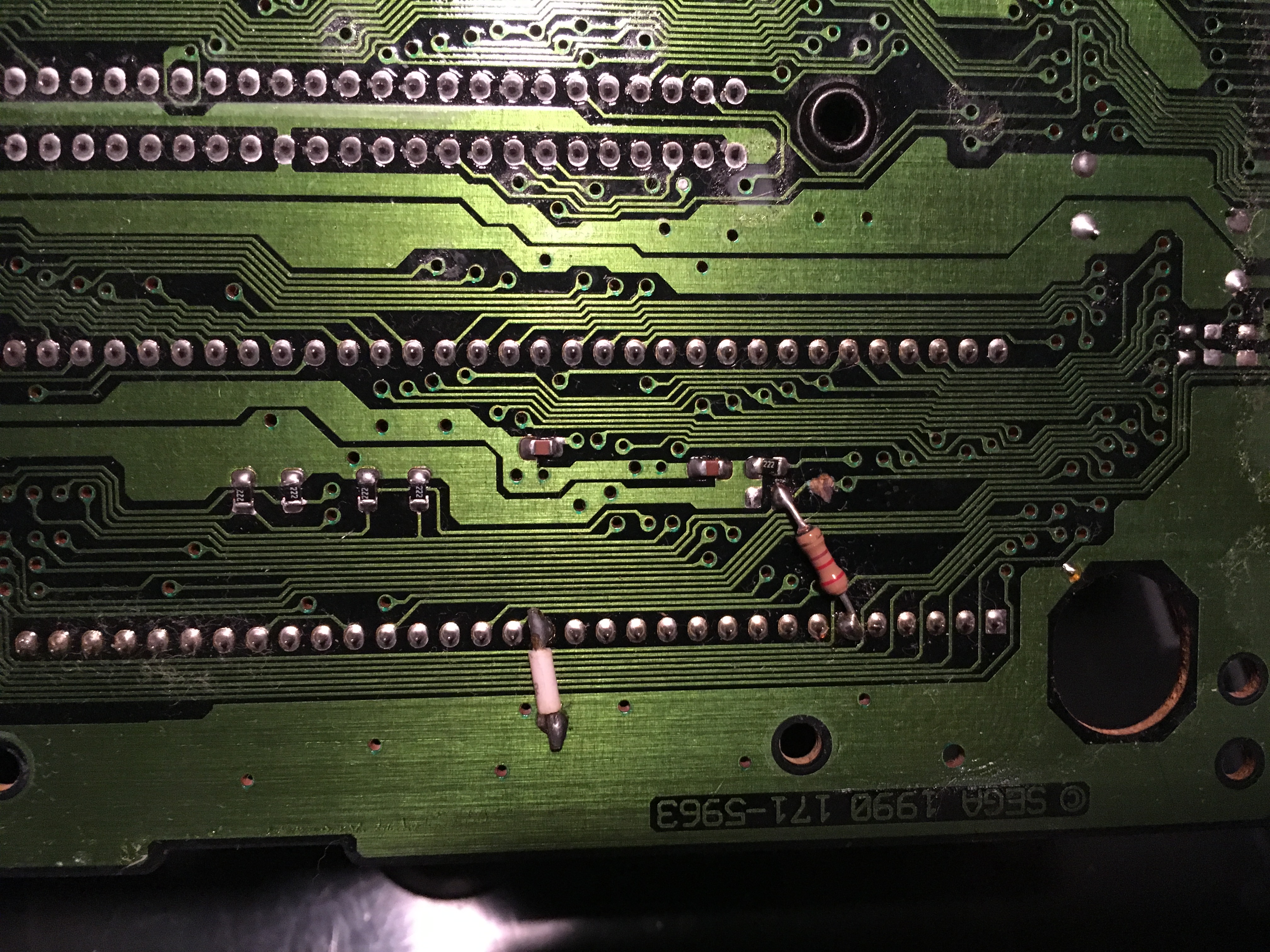

Le noir part d'une patte de la sortie video et va sur une patte du condensateur, et sur la deuxieme photo, le dessous il y a 2 composants avec une piste du circuit imprimé gratté...
avatar

4

Sur laquelle de patte de la sortie vidéo?
avatar
Spartine, la fille que ce soir elle dîne en enfer: http://www.spartine.com

Pockett Videogames, le site de toutes les consoles portables!: http://www.pockett.net

J'aime beaucoup faire des dessins aux petites filles! C'est ma passion.

5

On voit un peu sur la photo, a l'arriere de la prise il y a 3 pattes, c'est sur celle de droite quand on regarde dans le sens de la photo.
avatar

6

En tant que grand Ami... je propose de t'en débarrasser gratuitement ...... une fois réparé bien sûr ?
avatar

7

?
avatar

8

Help! Tjs pas de pro Megadrive..!? J'aimerais bien savoir a quoi sert cette bidouille..
avatar

9

Il me semble que ma Megadrive Jap achetée à Conforama en 1990 (ou 1991) avait la même modification, elle était modifiée pour faire passer les jeux PAL et aussi peut être pour être compatible avec nos téléviseurs.
En tout c'était génial car je pouvais à la fois jouer aux jeux JAP et aux jeux PAL avec happy
avatar

10

Peut-être pour une compatibilité tv.. en faite cette MD s'allume mais pas d'affichage.. aussi bien avec un cable composite que RGB officiel modifié ou pas.. alors avant de la re modifier comme a l'origine je voulais savoir qu'elle était cette bidouille ou réparation peut-être.. mais tu as surement raison stef, a l'époque il fallait une tv compatible alors bon, vu que c'est repris sur une patte de la sortie video..
Apres pour les jeux pal, c'est bloqué mécaniquement, c'est une patte en plastique à modifier ou retirer..wink
Mais les jeux les plus récent étaient zonées après..
avatar
