Bonjour tout le monde,

J'ai fait l'acquisition d'un supergun sigma raijin hier et je suis surpris par le peu d'infos que j'ai pu trouver via mes pratiques de GoogleFu habituelles. De même, une recherche effectuée à l'instant sur ce forum ne m'a pas retourné grand chose.

Alors voilà, sauriez-vous où je pourrais obtenir le manuel de l'engin ?

Sinon, peut-être savez-vous à quoi servent :

- la petite prise noire ronde de style "jack" labellisée "HD",
- les potars "S-BR" et "CBC",
- les switchs trois-positions "L-M-H" et "O-S-A".

Merci aux bonnes âmes qui viendront me sortir du flou dans lequel je suis :-)

Désolé, mais je ne connais pas du tour ce système

et il est fort dommage qu'il n'y ai pas la notice avec l'appareil

Il y a une notice mais il faut comprendre le jap :

L-M-H pour le tir automatique (low medium high)
S-BR c'est pour le brightness (uniquement sur la prise s-vhs, pas en rgb)
CBC pour le balayage vertical

http://www.neo-geo.com/forums/showthread.php?162045-Sigma-Raijin-help-oooooooo :

CBC is used to eliminate vertical lines on the screen
SBR: brightness control only in SVHS
LMH: rapid fire impulse : 1.5/sec, 15/sec, 30/sec
SY / NO: sync rapid / normal rapid (very fast but not working some Psikyo boards etc)

Messieurs, chapeau bas et mille fois merci !

Je vais voir avec ma compagne ou celle de mon frère s'il est possible de procéder à une traduction intégrale des photos du manuel gentillement postées ici par mez.

Bonjour,

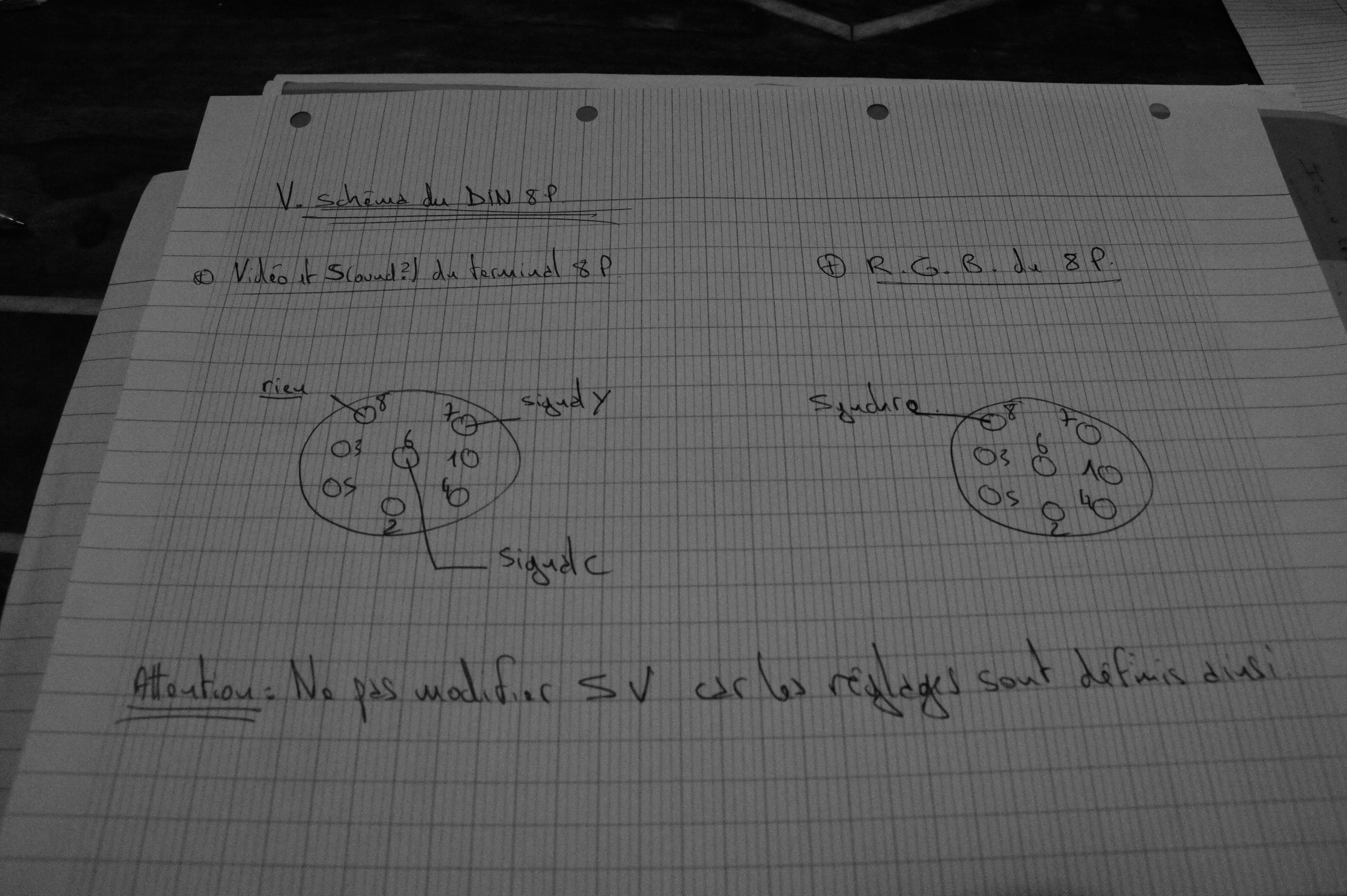

La femme de mon frère a traduit le brochage des sorties vidéo :

Fichier joint : (DSC04919.JPG)

Après vérification, le Sigma Raijin utilise le même brochage que le Sigma AV-7000 (la version hypergun, avec contrôles indépendants) pour le connecteur RGB. Sache qu'un câble de Mega Drive française modififié (voir tutoriel) fonctionne plutôt bien avec

Le seul petit truc à savoir, c'est que le son passe en mono par contre.

@iGREKKESS : C'est bon à savoir ! Je me suis fabriqué un câble RGB, mais je n'ai pour l'instant que le son. Je dois vérifier la qualité de mes soudures et, si elles sont bonnes, blinder le câble.

@iGREKKESS : Je suis allé acheter un câble de MD ce soir et j'ai suivi le tutoriel => j'ai du son, mais pas d'image. Je ne crois pas que la qualité de mon montage soit en cause, j'ai refait mes soudures plusieurs fois et à différents endroits (un coup sur les pistes débarrassées de leur vernis, un coup sur une soudure existante). Je suis tout déçu :-/

Petite joie quand même : j'ai amélioré l'aspect de l'image composite en bidouillant le potentiomètre "CBC".

Si tu utilises une TV avec plusieurs entrées Péritel, essaie-les toutes. Il n'y en a en général qu'une qui supporte le RGB.

Tu branches bien le connecteur sur la fiche "RGB" ? Tu as fait la modif réversible (interrupteur), ou définitive, du câble ?

@zerosquare: Ma TV ne dispose que d'une Peritel.

@iGREKKESS: Oui, je branche bien le connecteur sur la fiche RGB (j'ai également essayé l'autre par curiosité). J'ai procédé à la modif définitive, mais je n'ai rien contre désouder/resouder/désouder/resouder... :-)

Essaye avec le câble tel qu'il était au départ, je sais que j'utilisais un câble modifié avec l'AV-7000, mais je ne sais plus dans quelle position...
