30

J'ai le même et ça depends du moniteur.
Sur mon petit LCD Boulanger c'est ok, sur ma TV Sony c'est un petit peu décalé mais rien de grave...
( c'est l'adaptateur que j'avais utilisé lors d'une RGC pour mon Atari 800 sur mon petit LCD)

31

Nhut (./4) :
Le fameux boîtier ne sert à rien.

Tu peux fabriquer toi-même ton RGB Master System. Je l'ai fait plusieurs fois. L'image est parfaite.



file.php?id=1735

Vieux topic que je déterre.. ce schéma c'est pour Megadrive jap ou genesis..!? J'ai des cables génériques qui fonctionne sur mes md jap mais pas sur pal ou master system.. et ils sont câblé comme ça.. comment pourrais je les re câbler pour les utiliser sur Master system pal par exemple?
avatar

32

Après recherche apparement ça ne marcherait pas sur les consoles FRANCAISE parce que le composite ne serait pas câblé dans les consoles.. mais pour avoir du RGB je ne vois pas trop le problème..:/
avatar

33

Il faut un signal de synchro pour que ça fonctionne. Ça peut être soit un signal de synchro pure, soit de la vidéo composite, mais il faut l'un des deux.

À la place de la broche 3 côté Master System, utilise la broche 7 (synchro), avec une résistance de 1,2 kΩ en série. J'ai pas testé mais je pense que ça devrait fonctionner.
avatarZeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo

34

Merci, je vais essayer.. la resistance est vraiment nécessaire ?
Si je regarde les schémas pour du secam il me faudrait du 12v sur le 7 c est ca?
avatar

35

DrWatson (./34) :
Merci, je vais essayer.. la resistance est vraiment nécessaire ?
Si j'ai bien compris le schéma de la Master System, oui.

DrWatson (./34) :
Si je regarde les schémas pour du secam il me faudrait du 12v sur le 7 c est ca?
Pas compris ? confus
avatarZeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo

36

La megadrive française est secam..
avatar

37

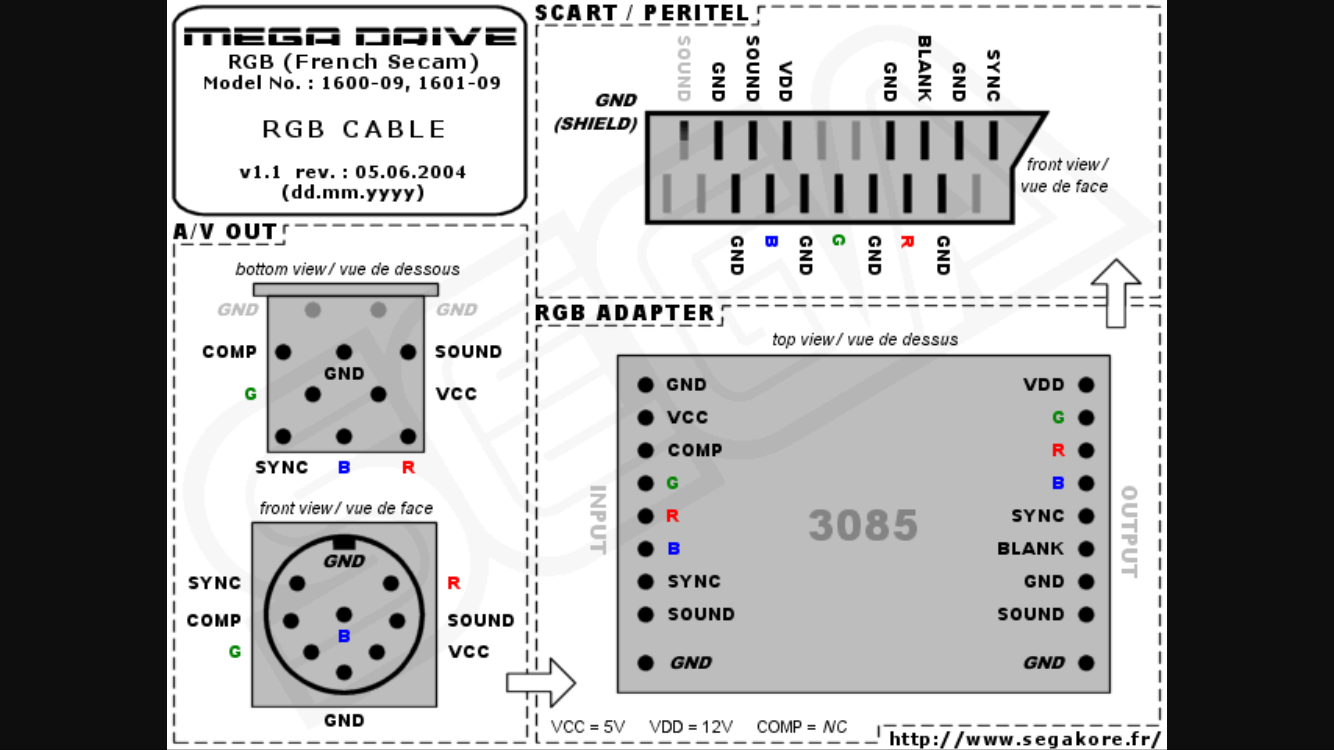

tromb Fichier joint : XYXU
avatar

38

C'est pas du SECAM, c'est du RGB.

Quant au 12 V, il ne sert qu'à commuter automatiquement la télé en mode AV. Et il n'y a pas de 12 V sur la sortie vidéo de la Master System, c'est le boîtier RGB qui le génère à partir du 5 V. Vu que le schéma pour ça est assez compliqué et qu'il a tendance à générer des parasites sur l'image (certains modifient leurs boîtier RGB pour désactiver cette fonction), autant ne pas s'embêter et sélectionner l'entrée vidéo manuellement sur la télé.
avatarZeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo

39

Ok.. La il a fallu que je demonte la prise din de la peritel.. La fiche n°7 n'etait pas cablé.. J'ai remplacé avec le 3 qui ne sert a rien(composite), je n'ai pas encore teste, mais la tension de sortie sur la peritel fiche 20 il en sort du 4,5v alors qu'avec le boitier RGB d'origine il en sort du 0,63v ...:/ du coup je n'ose pas essayer..
avatar

40

C'est pour ça qu'il faut une résistance.
avatarZeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo

41

J'en ai mis une de 2,7k parce que je n'ai que ca sous la main, la tension n'a pas changé.. mais j'ai testé et ca fonctionne ! Même sans résistance.. Merci !
Après je ne sais pas si il y a un risque de quoi que ce soit pour la tension sur la synchro qui est supérieur à celle du boitier rgb d'origine..:/
avatar

42

Ça n'a pas changé parce que tu as mesuré sans connecter à la TV. Mesure la tension avec la prise Péritel branchée, tu verras smile

Et laisse la résistance (avec la bonne valeur), c'est nécessaire pour que la tension soit correcte.
avatarZeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo

43

Ah oui ok, et quelles valeurs as tu pris pour savoir quelle resistance mettre?
avatar

44

5 volts d'amplitude de sortie, 0.3 volts d'amplitude d'entrée, 75 ohms d'impédance d'entrée. C'est un diviseur de tension.
