Où trouver une extension de 14Mo pour Falcon - Page 1

Bonjour,

je recherche une (ou 2) extension(s) de RAM de 14Mo pour Falcon ;

- il y en a chez "http://www.best-electronics-ca.com/falcon.htm" (Wizztronics 4 / 16 Meg Ram Solderless Plug in Falcon Upgrade Ram Board) mais plutôt chères et sans mémoire (RAM less) et je ne sais pas quel type de mémoire utiliser : il faut un "16MB Low profile SIMM memory module" mais de quel type exactement (EDO..., apparemment il y en a plusieurs au format simm) et comment savoir ce que signifie Low profile (c'est juste pour l'encombrement de la barrette ou ça décrit un type de mémoire particulier ?) ;

- il semble que "http://www.myatari.com/" ait aussi ce genre d'extension RAM less.

- j'ai mailé aux adresses du site "http://www.volny.cz/boban07/RAM_kartice/" mais je n'ai pas de réponse pour le moment (à part une personne qui n'en a plus et va checker auprès d'un autre contact) ;

Pour résumer, est-ce que quelqu'un saurait où en trouver et/ou connaitrait plus précisément le type de mémoire SIMM à monter sur ces modules RAM less ?

Par ailleurs c'est mon 1er "post" ici, j'espère qu'il est OK

Merci

Dam51

Par de soucis, bienvenue sur le forum

Dam51 (./1) :
- il y en a chez "http://www.best-electronics-ca.com/falcon.htm" (Wizztronics 4 / 16 Meg Ram Solderless Plug in Falcon Upgrade Ram Board) mais plutôt chères et sans mémoire (RAM less) et je ne sais pas quel type de mémoire utiliser : il faut un "16MB Low profile SIMM memory module" mais de quel type exactement (EDO..., apparemment il y en a plusieurs au format simm) et comment savoir ce que signifie Low profile (c'est juste pour l'encombrement de la barrette ou ça décrit un type de mémoire particulier ?) ;

ils en ont en stock, les barrettes de memoire son des simm 16mo edo avec les puce d'un seul coté, tu en trouve facillement sur ebay.
vu la conversion $<->€ le prix n'est pas aussi cher que cela

Dam51 (./1) :
il semble que "http://www.myatari.com/" ait aussi ce genre d'extension RAM less.

quand j'en ai fait la demande ils n'en avaient plus en stock alors laisse tombé.

-

Ouais mais c'est du BEST price, au moins là t'en a plus !

Kochise

elles sont livré nue.

Ça ne reviendrait pas moins cher de faire faire une CentRAM à partir des typons que Rodolphe a mis à disposition sur son site ?

Ça dépend combien tu prévois d'en produire. Pour les PCB, il y a des frais fixes assez importants, mais après c'est quelques euros l'unité, en général.
Sinon, si tu n'es pas trop exigeant sur la qualité et les délais, il y a des sites qui font faire ça en Chine pour pas cher.

j'ai contacté :

- best-electronics : les extensions sont dispo nues à 99$+8,65 pour le port (le plus lent sans assurance, après ça monte...)+20$ pour une barrette de ram, soit soit 71,56€ sans ram et 84,85€ avec ; l'extension est bien livrée nue, je me le suis fait confirmer, c'est vrai que c'est pas très explicite dans la description (elles sont pré-configurées pour 16Mo et il y a l'explication pour la config pour 1 et 4 Mo) ;

- www.myatari.com : ils ont des versions atari à 195$ et aussi des versions 3rd party avec 14Mo à 125$ (pour les SIMM less du catalogue à 75$ ils ne savent pas s'il en ont car ils ont "des milliers de CDEs à traiter" !) ; il faut ajouter 20$ de port (rapide+assurance) ;

j'attends toujours une réponse de Petr (www.volny.cz/boban07/RAM_kartice) que Joakim Högberg (son mail est sur le site) va essayer de contacter ;

pour le reste je ne suis pas électronicien et surtout je ne suis pas équipé (plus le problème de temps) donc je ne pense pas que je vais me lancer dans cette industrie moi-même ! Je ne sais pas si les sites chinois fournissent juste le PCB ou le montage complet ; quelqu'un connait-il ces sites ?

Pour finir à moins d'une bonne occase ou que quelqu'un ne se lance dans cette industrie, je crois que je vais devoir payer le prix sur un de ces sites (ça va bientôt coûter presque aussi chère qu'un falcon avec 14Mo sur e-bay, j'exagère un peu, mais bon il m'en faut 2 et j'ai assez de bécanes...). Pour la mémoire si c'est bien des simm 16mo edo 72 pin avec les puce d'un seul coté ça ne doit pas être un problème ; est-ce qu'il faut une vitesse particulière (70ns, 60ns...) ?

Merci pour vos infos

PS : comment on fait pour citer le texte de quelqu'un dans le forum, je n'ai pas l'habitude !

Dam51 (./9) :
PS : comment on fait pour citer le texte de quelqu'un dans le forum, je n'ai pas l'habitude !

En cliquant sur le bouton Citer en bas du message voulu
sinon, pour les cartes d'extension de 14 Mo, ça revient au même prix que le neuf de l'époque (de tête, j'ai payé une CentRam équipée 790 Francs donc 120 €)
Pour le Falcon, le prix sur Ebay a tout même baisser (7990F en 93)

Dam51 (./9) :
PS : comment on fait pour citer le texte de quelqu'un dans le forum, je n'ai pas l'habitude !

Tu sélectionnes le texte que tu veux citer, tu cliques sur Sauver, puis sur Insérer citations sauvées (en bas à droite de la zone pour taper le message).

Dam51 (./9) :
Je ne sais pas si les sites chinois fournissent juste le PCB ou le montage complet ; quelqu'un connait-il ces sites ?

En général ils ne font que le PCB.
http://www.goldphoenixpcb.biz/
http://www.batchpcb.com/faq.php
http://www.olimex.com/pcb/
http://www.futurlec.com/PCBService.shtml

Tu as aussi cette solution :

Un support SIMM, unpeu de cable en nappe de la barrette secable et pas mal de patience. C'est faisable si tu sais faire de la soudure, sinon laisse tomber.
Chez moi elle a très bien marché pendant plusieurs années avec une CT2 AVEC accélération des bus ! Je peux essayer de retrouver le cablage si ça t'intéresse, je dois avoir ça qui traine dans un fichier qq part...

Le montage de ouf !

Mais bon, tant que ça fonctionne, c'est le principal

Ca c'est du pur montage "Falconnien" comme j'aime bien
Félicitations pour cette œuvre !
PS : pourquoi tu dis qu'elle A marché ? Elle est HS aujourd'hui ?

Jeronimo (./12) :
Tu as aussi cette solution :

Un support SIMM, unpeu de cable en nappe de la barrette secable et pas mal de patience. C'est faisable si tu sais faire de la soudure, sinon laisse tomber.
Chez moi elle a très bien marché pendant plusieurs années avec une CT2 AVEC accélération des bus ! Je peux essayer de retrouver le cablage si ça t'intéresse, je dois avoir ça qui traine dans un fichier qq part...

Merci pour ta proposition Jeronimo mais je ne suis pas du tout équipé pour réaliser ce genre de montages et je n'ai pas l'expérience requise au fer à souder !

slyfox (./14) :
Ca c'est du pur montage "Falconnien" comme j'aime bien
Félicitations pour cette œuvre !
PS : pourquoi tu dis qu'elle A marché ? Elle est HS aujourd'hui ?

Non, je l'ai refilé à un intervenant de f.c.s.a (à l'époque ou c'était pas encore le défouloir d'une seule personne...). Je n'ai pas de nouvelle depuis je ne sais pas si elle est toujours fonctionelle.
Cétait tout de même assez fragile parce que je l'avait fait vite fait mal fait avec ce que j'avais sous la main. Notamment le connecteur en haut sur la photo est un HE10 à sertir dont je n'avais pas la partie arrière qui permet de maintenir les fils. Le connecteur en bas c'est à peine mieux c'est deux barretes sécables à souder sur CI, que j'ai soudé sur des fils... Ca tenait bien tant que le falcon restait fermé mais dès que je l'ouvrais pour bricoler j'étais bon pour remettre un ou deux fils en place.
J'étais assez content de moi à l'époque parce que ça m'avait pris une journée pour la faire sans les schémas du Falcon (retro-ingénierie de la carte 4Mo d'origine + un petit saut à Paris pour acheter le connecteur SIMM+réalisation) et ça avait marché au premier coup.

Au fait, vu que sur le site de Rodolphe on ne trouve plus le gerber pour se faire des ctr14, quelqu'un aurait gardé ça sous le coude?

the.protos.free.fr/CTR14/

Chez ProToS ya tout c'qui faut...

slyfox (./14) :
Ca c'est du pur montage "Falconnien" comme j'aime bien

Comme tu dis C'est en voyant ce genre de photo que je me sens moins seul


GT

Nickel, un grand merci à vous!

Pour info, une annonce trouvé sur leboncoin.fr : http://www.leboncoin.fr/vi/67602837.htm?ca=22_s
C'est assez rare de trouver ce genre de matos sur ce site.

Petr ne répond plus ? Dommage. Pour la commande groupée de 2006-2007, ça s'était bien passé.
(Zut!! Avast me bloque son site, infesté par html:illiframe-B. Comme pour l'ancien site de Mister DID. Apparemment c'est hyper courant : un site infecté toutes les 3,6s )

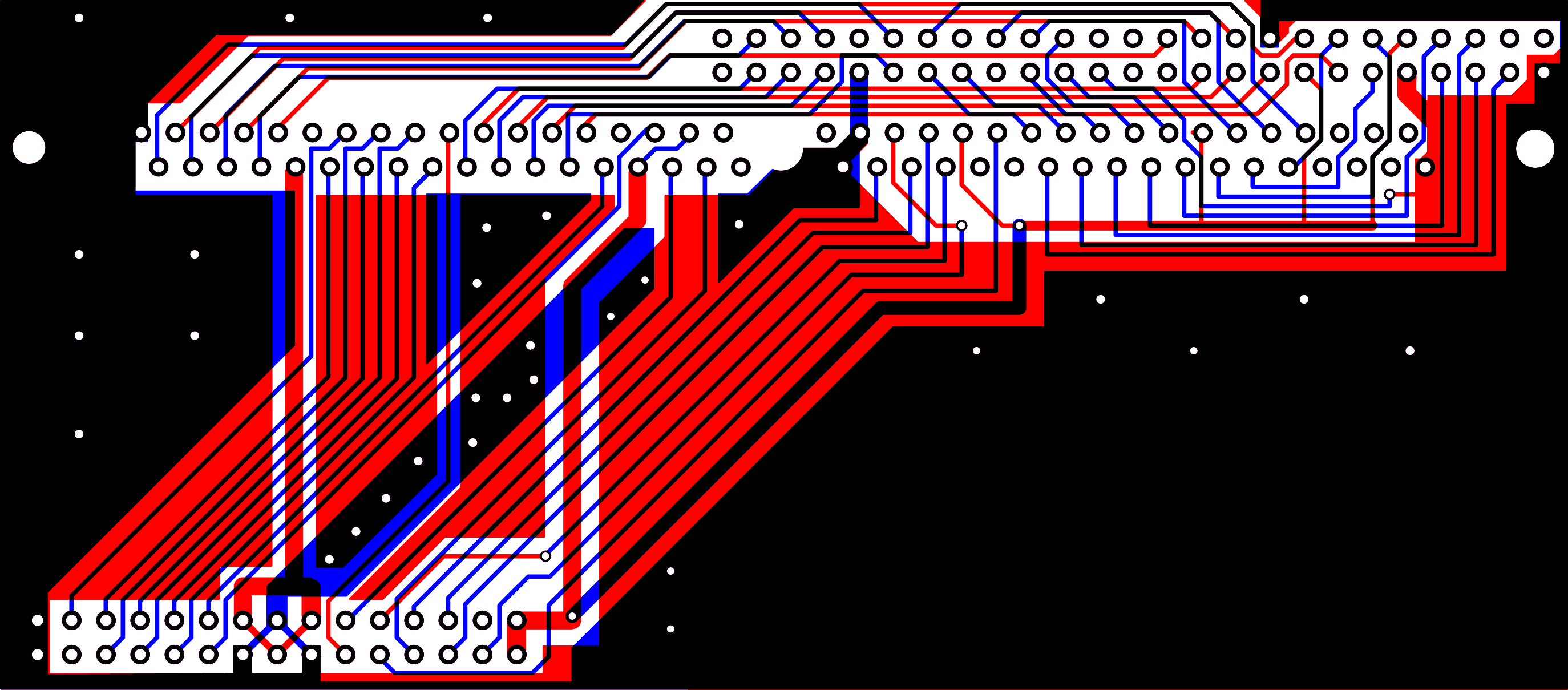

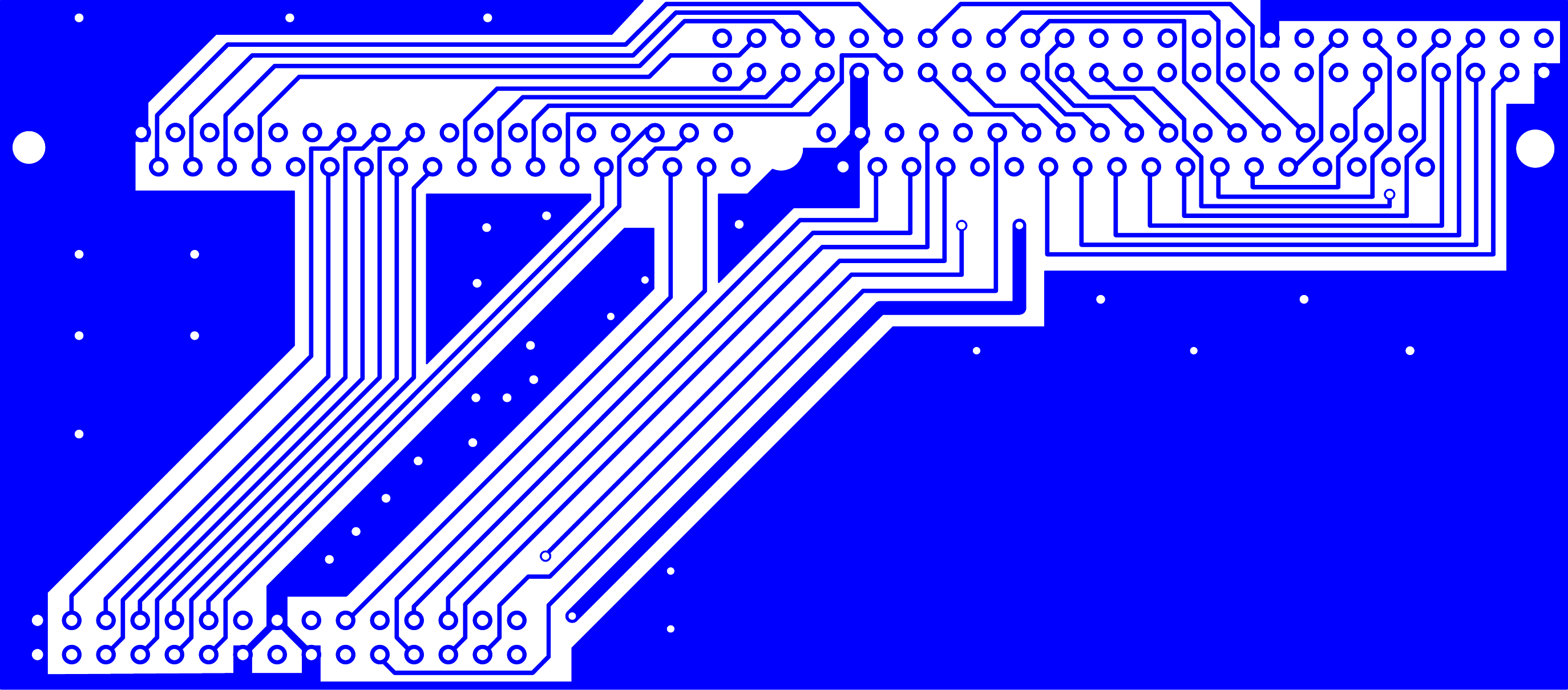

Si t'es patient, tu peux prendre la carte de Rodolphe comme modèle et suivre les pistes. Je t'ai préparé des vues agrandies du PCB (cliquer pour agrandir l'image) :

Le dessus :


Le dessous :


Les deux en vue par transparence :

merci zerosquare

il ne me reste qu'a trouver une barrette de 16 mo
c'est bien de l'edo en 72 pins?
pour le reste je pense pouvoir me débrouiller

desmond (./26) :
merci zerosquare

il ne me reste qu'a trouver une barrette de 16 mo
c'est bien de l'edo en 72 pins?
pour le reste je pense pouvoir me débrouiller

Si tu lances dans la fabrication d'une CENTRAM, à mon avis, en faisant une petite série de 10, tu ne devrais pas avoir du mal à trouver preneur
Pour la barrette, c'est de l'EDO à priori standard (72 pins ?)
Voilà une photo de la mienne . Au passage, la barrette est inclinée de façon à ne pas toucher au blindage du falcon

desmond (./28)
Par contre je n'ai pas vu de photo sur ton post

Suffit juste de cliquer sur le texte "une photo"
