bonjour

je me permet de modifier le titre en un truc plus claire


donc je compte installer le systeme de lumiere interieur de 405 c est a dire que quand on ouvre la 405 avec la centralisation les lumières interieur s allume sans même que la porte soit ouverte et je voudrais adapter se système sur ma bx





j aurai voulu savoir qu est ce qui gére la lumière d interieur

qu est ce que je dois prendre sur la 405

est ce le boitier noir de centralisation ? comme celui de la bx ?

si oui il se situe ou sur 405


merci de vos rep rapide

c' est geré par un relais temporisateur, comme les r25, ..., des qu' il recoit l' impulsion du plip, ca s' allume, sinon, le plip est similaire a la bx.
le relais est derriere la boite a fusible, il me semble
le boitier de centralisée au dessus de la boite a gant
le recepteur de plip dans le plafonnier derriere le cache rouge

je dois avoir le schema dans la revue technique 405 ph2.
si tu gardes pas le plip, penses a moi!
y' a pas les ab avant dessus?

dsl elle n a pas le plip ni les anti brouillard


donc j ai besoin de tout c est élément pour que sa fonctionne ?

tu as juste besoin du relais

d accord et sur ma boite a fusible c est precablé pour acceillir ce relais ?

car sur ma ourane j ai quand même la tempo des lumières a l interieur


peut tu me dire précisément ou il se situe a ce compte la j essaierai d y aller se soir

merci d avance

Bien vu dis donc, j'avais jamais remarqué

Très bonne idée ce coup là

re

apparement c est un boitier qui gere sa et qui se situe sous la boite a gant de 405

http://www.planete-205.com/forum/viewtopic-39339.php


donc celui de bx ne doit pas avoir " l option " s allume au deverouillage des portes

ma question sera la suivante ou se trouve t il sur bx ?

Le boitier de temporisation se trouve il me semble au dessus de la boite à gant inférieure (mais je confond toujours entre celui de la console centrale et celui ci..)

je crois bien que sur la 405, il se declenche a l' ouverture par la centralisée, alors que sur bx c' est par le contact sur la caisse.
a verifier!

pour info, sur 406, il est derriere la boite a gant a droite, sur 205 haut de gamme fixé sur la colonne de direction.

bonjour


bon j ai été faire mes courses

donc j ai installer le boitier de la 405 a la place de celui de ma bx mais bon sa change quedal ( d ailleur le boitier se situe sous la boite a gant du tbd sur la bx )

donc je ne sais pas pourquoi sa marche pas y doit manquer un relais temporisateur peut etre comme disait bxriri car sur ma bx j ai la place pour mettre un relais sur lla boite a fusible

Ce relais est destiné aux vitres elec arrière

ha d accord merci de l info


donc pk mon système de lumière marche pas

le relais tempo est le meme que celui de 205, que tu as mis en lien hier sur planete 205, (facon tempo essuie glace de r25) pour la forme

oui mais je le mettrai ou ce relais ?

c est sa que je comprend pas qu est ce que la 405 a de plus que la bx ?

kekouce (./11) :

est ce que quelqu'un peut me dire dans l'ordere a quoi correspondent chaque relais ? merci d'avance

salut, selon la rta:
dans l' ordre de g a droite:
moto ventilateur,
leve vitre arriere (pas present sur la photo)
intermittent essuie glace avant,
centrale clignotante,
leve vitre avant,
lunette ar degivrante
voila j' espere que ca va t' aider

pour kekouce, le boitier au dessus de la boite a gant inferieur, est celui d' intermittence essuie glace arriere! rien a voir avec la tempo pour la centralisée.

et j'aimerais savoir si la planche et unique ou si il y a eu plusieurs model ???
merci d'avance

bxriri35 (./17) :


pour kekouce, le boitier au dessus de la boite a gant inferieur, est celui d' intermittence essuie glace arriere! rien a voir avec la tempo pour la centralisée.

non je parle du boitier de tempo qui se situe a gauche de la boite a gant supérieur et il se situe dans le tbd a coter de l aérateur

pour Horma bx, il existe plusieurs modeles, dont celles avec 12 et 14 fusibles, tu trouves les memes sur 205, 309 mais l' affectation n' est pas forcement la meme, exemple sur 309, le premier relais sert aux ab avant, alors que sur la bx, il est situé coté moteur

pour kekouce, j' etais pas rendu la, desolé, je pense que c' est pas branché de la meme maniere sur les 405, tu as pas la partie de schema de la bx?, j' ai celle de la 405, on pourrait comparer, je pense que la commande de ce boitier ne vient pas du meme endroit

pourrai tu mettre le shema de la 405 comme sa je regarderai si il y a un elements en plus

je regarderai sur mon bouquin si j ai un shema de la bx

c' est bon, j' ai les 2 schemas (bx et 405 ph1), deja a premiere vue, il y a un fil de moins sur la bx, etude cette nuit!

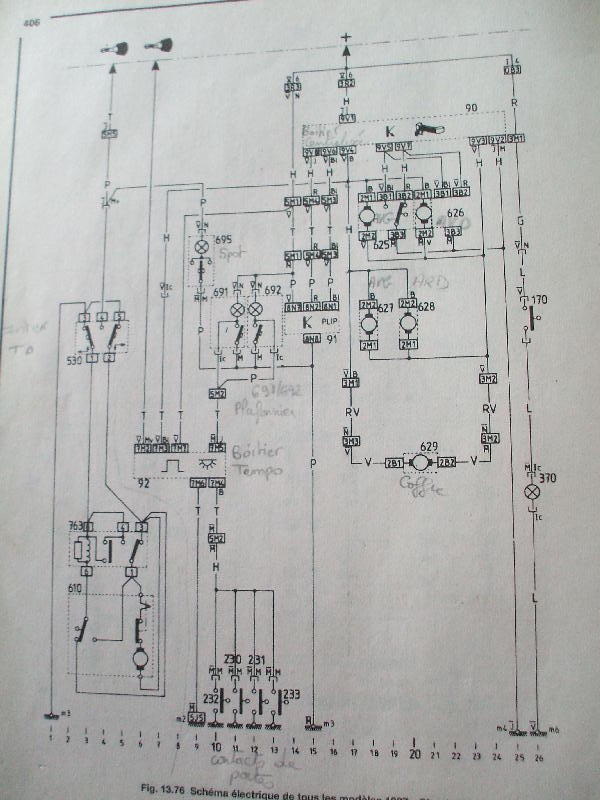

celui de la 405
Fichier joint : (DSCF1414.JPG)

peut tu mettre celui de la bx que je compare stp

le fil en plus sur la bx va de ou a ou ?

Salut !
j'avais mis le boitier temporisé de ma GTI sur ma 16TRS "Automatic" série 1 et ça fonctionnait très bien !

re-re (./25) :
Salut !
j'avais mis le boitier temporisé de ma GTI sur ma 16TRS "Automatic" série 1 et ça fonctionnait très bien !

slt

oui rere moi les lumières fonctionne bien aussi je voudrai juste rajouter l option de l éclairage au déverrouillage des portes

d ailleurs je savais pas que les gti avait la tempo

kekouce (./27) :
d ailleurs je savais pas que les gti avait la tempo

Regarde dans l'équipement standard --> http://bxworld.free.fr/modules.php?name=Content&pa=showpage&pid=24

voila le schema de la bx:
Fichier joint : (DSCF1425.JPG)
tu remarque le fil?
