On va essayer ! Je trouve ou la matiere pour ressouder ? Je soude de l'interieur du coffre ou de l'exterieur ? Merci pour les conseils

nono28 (./30) :
+1111111111111111111111

Et ca représente pas plus de boulot, mais c'est nettement plus propre

c'est vrai et sa ce verra moins surtout .....

Quelqu'un peut il m'expliquer comment je dois proceder pour ressouder une tole si fine avec quel outillage (ou me renvoyer vers un post j'en ai pas trouvé) et ou trouver la tole ? Merci d'avance

Salut
Quelques nouvelles : j'ai entierement démonté la moquette et la carosserie est saine (mis a part le trou dans le coffre), j'ai changé les cables de frein a main a venir le remontage de l'intérieur et le nettoyage et mis au blaxon du dessous de la voiture

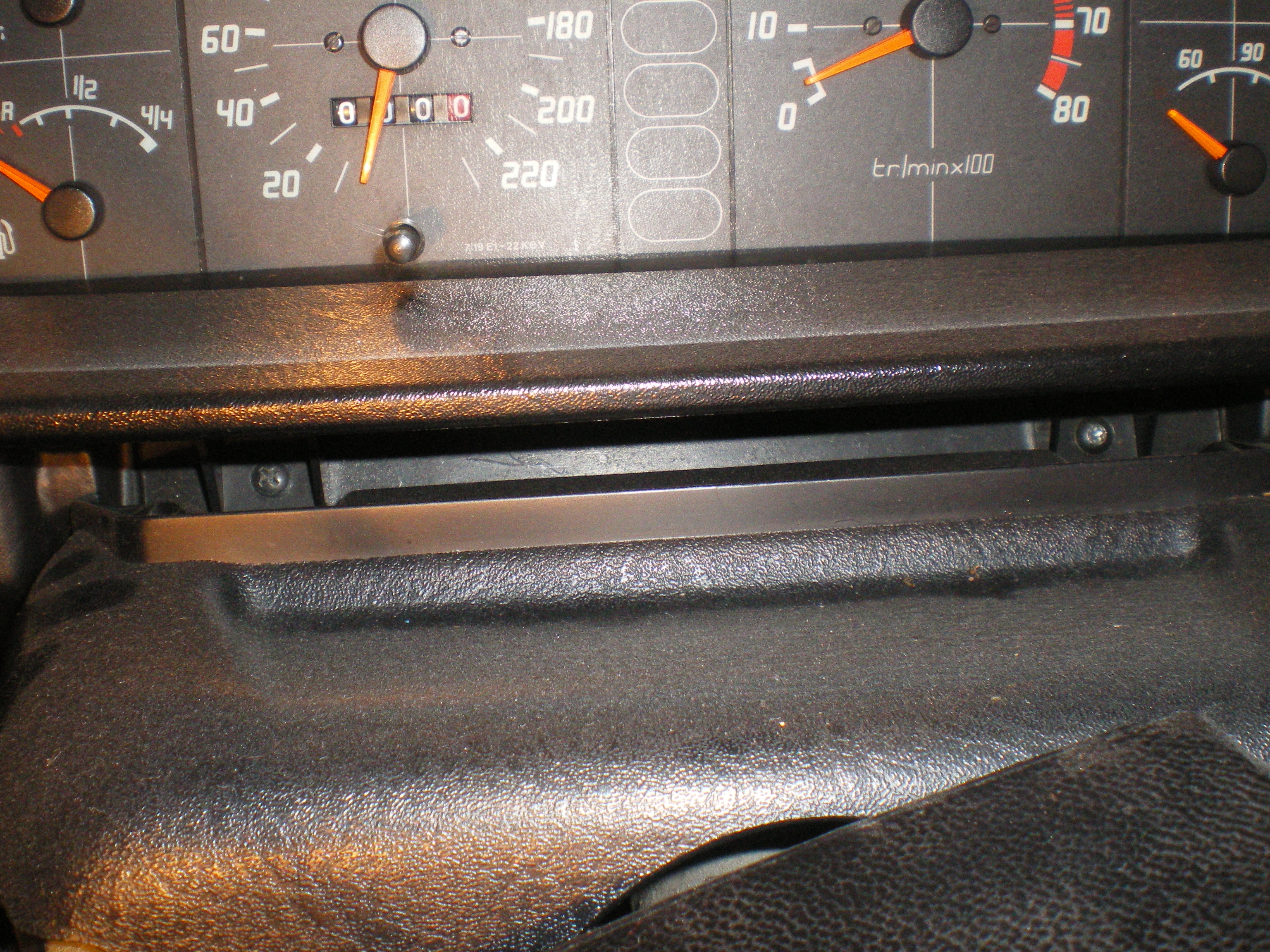

Petite question pourquoi mon tableau de bord est décollé ? J'ai mis une photo du tableau de bord de la 16 S et une de ma millesime.
Fichier joint : (IMGP4131.JPG)
Fichier joint : (IMGP4128.JPG)

Flo62 (./33) :
Quelqu'un peut il m'expliquer comment je dois proceder pour ressouder une tole si fine avec quel outillage (ou me renvoyer vers un post j'en ai pas trouvé) et ou trouver la tole ? Merci d'avance

Ben tu vas te faire chier mais c'est possible avec une baguette de 1.5 et tu joues avec la puissance mais je t ele dis tout de suite tu vas en chier!! Ca colle si pas assez de puissance et ça troue si tu en mets de trop! Reste le juste milieu! J'ai pris mon temps avec mon père pour refaire ce que j'avais disqué sur la Sport grise au niveau du crochet du silencieux arrière.

Sympa la resto. Le chassis est vraiment en bon état. Normalement dès que tu enlèves les pare chocs tu retrouves de la rouille mais là rien!

Pour le TDB, je sais pas pourquoi sa fait ça... Le cache plastic qui entoure la colone de direction ne bouge pas ? Si sa ne bouge pas, c'est plutôt ton TDB qui est mal placé, démonte le et essai de bien le replacé, par contre c'est assez chiant à démonté, surtout quand tu connais pas, et fait attention au câble de compteur.

pour le TDB c'est que la partie dessous n'est pas visé tout simplement.

Lorsque j'essaie de monter le cache plastique a hauteur du tableau de bord (après l'avoir dévissé) j'ai l'encoche pour passer la colonne de direction qui y est visible ! Je vais regarder au tableau de bord j'y avais pas pensé (j'avais regardé si la colonne etait bien fixée apparament c'ets le cas)

J'ai trouvé le problème pour le cache plastique ! La colonne de direction etait rabaissée ... du coup les fixations étaient trop basse ! L'ancien proprio avec calé les vis de fixation de la colonne avec des ecrous et des rondelles.
Fichier joint : (IMGP4154.JPG)
donc tout content je remonte et au dernier ecrou au moment de serrer ... je pete la vis de fixation de la colonne a ras du coup plus possible de visser j'ai du meuler le dessus de la fixation et percer la vis pour mettre un écrou

Pourquoi il a fait ça ??

C'était peut être une personne de petite taille ?

Oui peut être une personne de petite taille manque de pot je suis grand ... Enfin c'est fait !

Voila des photos de la suite de la restauration :

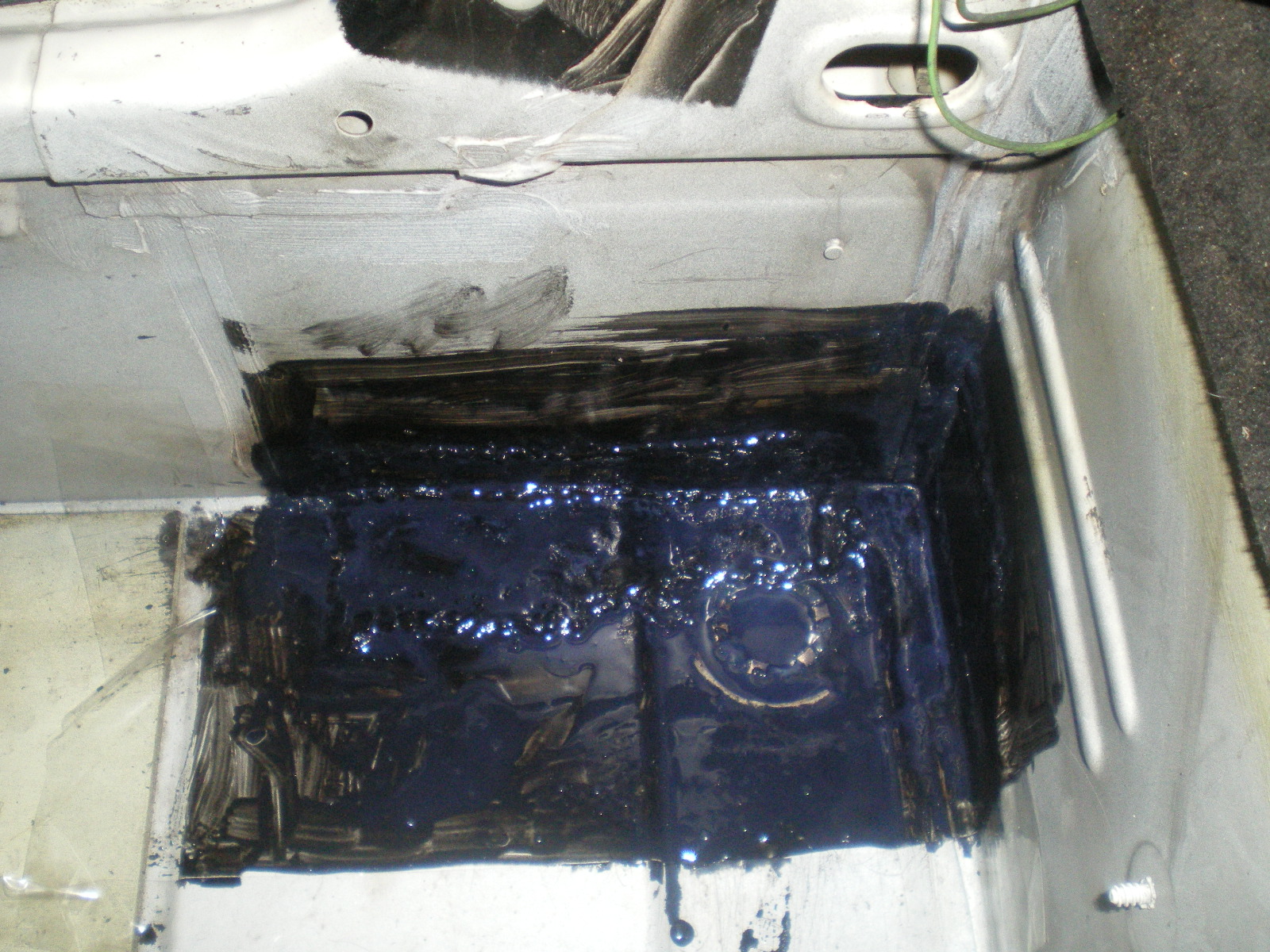

j'ai cherche pendant longtemps un mig ou un tig pour ressouder mais pas trouvé donc on a soudé (enfin un copain qui se debrouille bien) a l'arc mais la tole est fine le resultat n'est pas tres propre mais au moins c'est étanche et quand j'aurais l'occasion d'avoir un mig je redecouperais et recommencerais !
Fichier joint : (IMGP4335.JPG)
Fichier joint : (IMGP4333.JPG)
C'est pas terrible le frameto quand c'est pas sec enfin demain je remet un coup de peinture noire pour que ça soit propre et ça ira pour quelques temps !

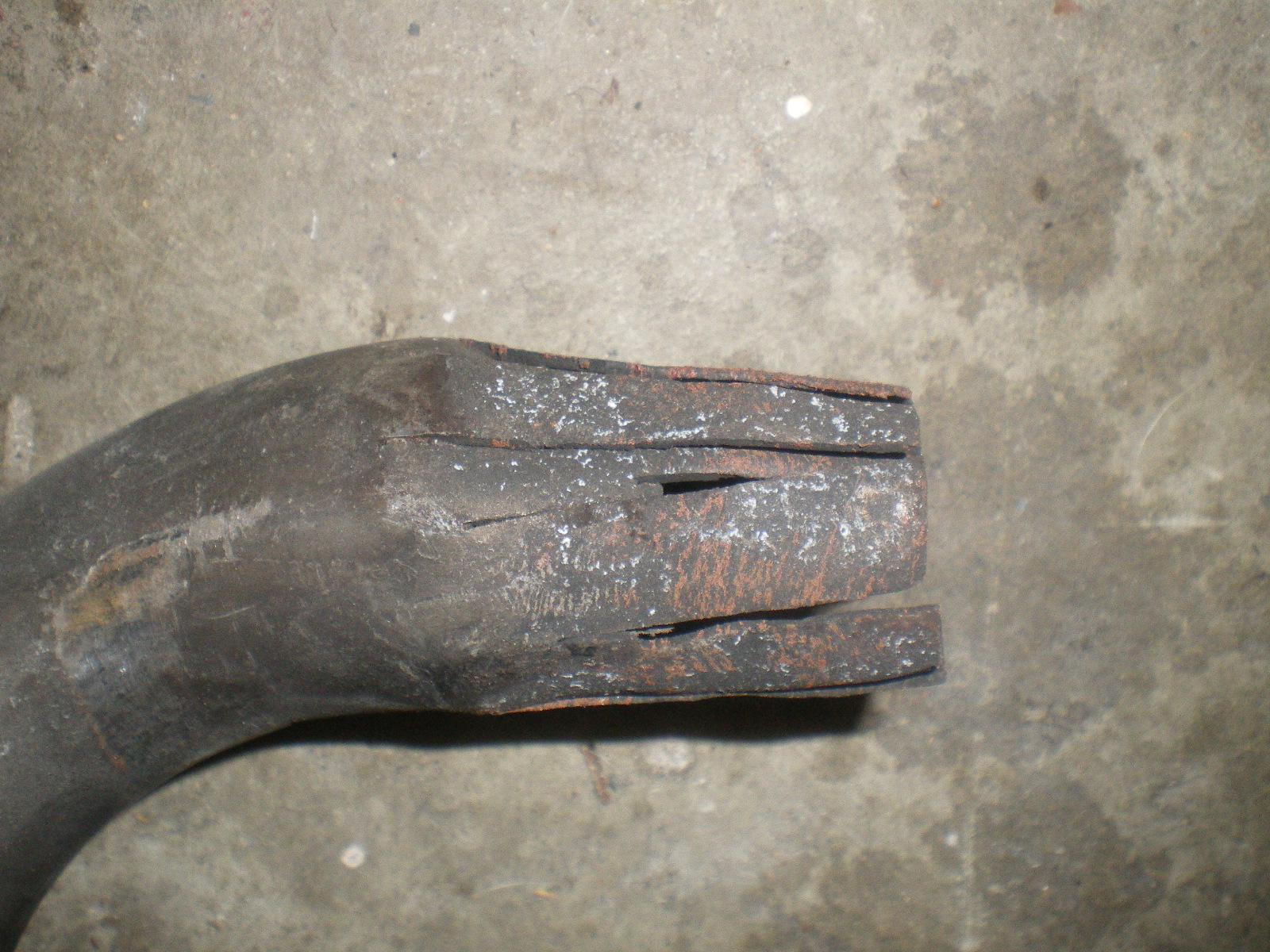

Pour refaire ça j'ai démonté le pot d'echappement y'avais aucun collier j'ai compris pourquoi ....
Fichier joint : (IMGP4336.JPG)
Fichier joint : (IMGP4337.JPG)
Et voila les pieces de chez Oscaro par contre pour ceux qui veulent commander attention les vis de culasse ajusa sont donnée pour des torx exterieur et ce sont des torx intérieur ! Et inutile de commander rotule + biellette quand on commande biellette en MOOG en tout cas y'a l'ensemble ... Donc j'ai quelques pieces a renvoyer ...
Fichier joint : (IMGP4338.JPG)

Des nouvelles de ma 16 S l'intérieur est remonté sauf le siège conducteur au cas ou je devrais bricolé sur le faisceau, elle a retrouvé un échappement d'origine de phase 2 le pare choc et les feux arrières sont remontés. Cette semaine j'envois mon bas moteur pour un équilibrage et un allègement volant moteur plus segmentation et coussinets et après je remonte la bête ^^ Voila je mettrais des photos de tout ça rapidement

Super ça !Avec un volant moteur allégée, il prendra plus vite les tr/min c'est ça ?

A la base je faisais surtout un équilibrage pour prolonger la durée de vie du moteur ... Et finallement j'ai aussi demandé un allégement ^^ oui ça permet de prendre des tours plus rapidement, faudrait demander a Gobby si c'est efficace il me semble qu'il l'avait fait sur la sienne ?

si c'est efficace, sa dépend de l'allègement.
Equilibrer sa fiabilise.
Alléger, sa impose moins de contraintes et tu peut décaler ton rupteur SI TOUT est bien équilibré.
Si ta loupé l'equilibrage ou si tu te crois dans fast and furious, tu bousille tout.

a savoir que la maladie du XU9J4 est dans les coussinets de bielles donc décaler le rupteur pour prendre plus de tours est pas franchement conseiller..

Je fais l'équilibrage et l'allègement pour augmenter l'espèrance de vie de mon moteur pas pour décaller le rupteur, maintenant 7200 trs/min c'est deja rapide alors c'est un plus je pense de l'équilibrer et de l'alléger c'est fait dans l'esprit de dire le moteur est refait à neuf le travail est impeccable et pas dans un esprit d'augmenter les performances a tout prix...

Tu vas gagner légerement ( mais vraiment léger...) en reprise moteur du fait de l'inertie moindre avec ton volant allégé, cependant la contrepartie, c'est que ta courbe de couple ne sera plus "lissée" , occasionnant vibrations et secousses a la conduite et en bas regime et ralenti ( et là, ca risque de pas etre léger )...pas tres agreable comme modif, et le gain est minime, ou alors faut tailler sec dedans pour vraiment un vrai plus. Utile pour un pistard qui s'acharne apres les 100eme...
Tu aura moins de frein de moteur aussi.
Perso, fait le equilibré si tu veux, mais un allegement te servira pas dans l'optique de ta voiture. En plus, si tu repars d'un bloc " refait ", c'est limitte un petit luxe: quand tu vois que ces blocs peuvent tenir les 300 000, ils ont pas besoin d'etre fiabilisés outre mesure, juste etre tres bien entretenus et rodés suffit largement je pense.
Et pour le rupteur, c'est pas tant le VM allégé qui va engendrer un gain si on le deplace ( meme si la fiabilité sera effectivement accrue, mais faut pas rever, c'est tres relatif .. ), car la courbe de puissance va chuter. Pour un rupteur plus haut justifié, les AAC d'origine ne suffisent pas ( et pour rendre le tout cohérent, il faut adapter les modifs en amont, et c'est la course a l'armement, donc t'as raison: le rupteur d'origine est amplement suffisant )
Voilà mon humble avis Flo !
au fait merci de t'occuper du verin, c'est cool, et content de voir que çà avance bien pour ta titine , j'aimerai bien en faire autant aussi...

Voila quelques photos de la bête
Fichier joint : (IMGP4445.JPG)
Fichier joint : (IMGP4446.JPG)
Fichier joint : (IMGP4447.JPG)
Fichier joint : (IMGP4448.JPG)
Fichier joint : (IMGP4452.JPG)
Fichier joint : (IMGP4453.JPG)

ah ok , alors c est elle ta fameuse bx !! tres bon boulot effectué !! bye patrice (agent de securité)

Des nouvelles du front j'ai récupéré le bas moteur tout neuf les segments etaient collés avec l'huile et ils étaient usés mais en bon état par contre les coussinets étaient plus usés surtout ceux de villebrequin ! C'etait a faire pour repartir sur une bonne base et vider le compte en banque ...

Bonjour

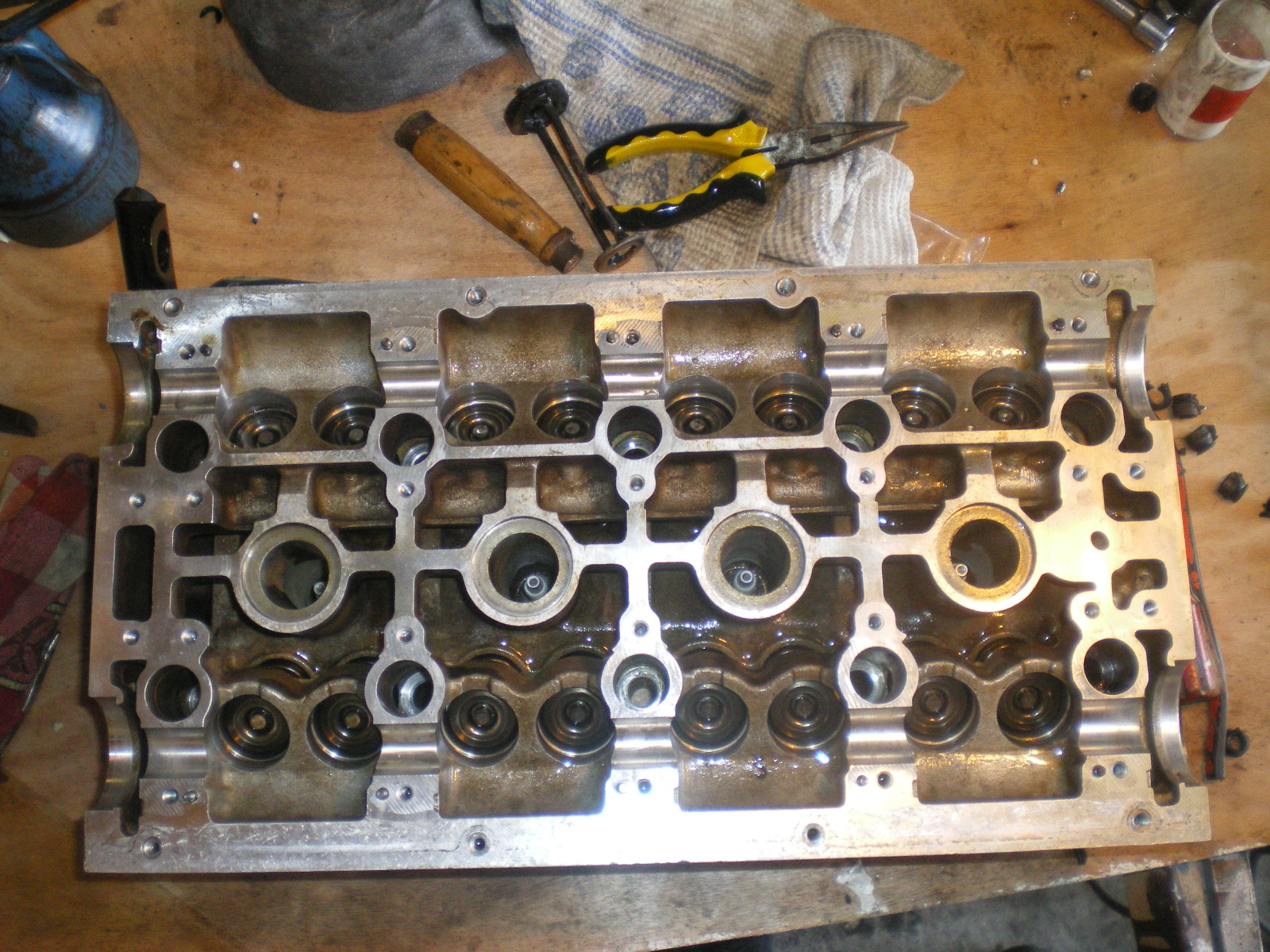

Aujourd'hui demontage de la culasse pour changer les joints. Depose de la rampe de lubrification, des palliers et des arbres a cames.
Fichier joint : (IMGP4703.JPG)
Puis de chaque poussoirs dans un recipient numéroté pour tout remettre au bon endroit
Fichier joint : (IMGP4705.JPG)
Voila la culasse prette pour le demontage sauf que l'outil que l'on ma pretté est trop gros ...
Fichier joint : (IMGP4706.JPG)
Donc fabrication d'un outil maison avec un serre joint et des rondelles
Fichier joint : (IMGP4714.JPG)
Voila la culasse nue
Fichier joint : (IMGP4716.JPG)
En cours de remontage (soupapes admission posées)
Fichier joint : (IMGP4721.JPG)
Fichier joint : (IMGP4722.JPG)
Une fois les soupapes remises en place
Fichier joint : (IMGP4723.JPG)
Fichier joint : (IMGP4726.JPG)
Et une partie de l'equipe technique du jour mon père et mon pote Theo ^^
Fichier joint : (IMGP4724.JPG)
Voila jeudi prochain logiquement on sors le moteur serré de la voiture on referme le nouveau et après on verra en fonction du temps restant pour attaquer le train avant ! Les choses avancent lentement mais ça avance.

Aa les choses sérieuses commencent à arriver

lentement, lentement....çà commence a bien prendre forme quand meme !!!
Une sacré partie du boulot qui a été fait là! L'odeur des gazs d'echappement vont pas tarder a ce train là.
Vivement qu'elle soit utilisable ta 16s, que tu puisses en profiter (...et qu'elle me serve de maitre étalon pour voir si la mienne a encore assez de poneys )

Re grand merci a toi Flo pur les verins avant et les autres pieces. celui côté conducteur grince quand meme pas mal, mais c'est mieux niveaux comportement ! Au moins maitenant, je suis "tranquile" avec çà. pour bien faire un de ces jours j'ouvrirai les anciens pour voir si je peux refaire le côté onducteur ... menfin ce sera vrent quand il y aura plus que çà !!!

C'est con pour le grincement ... Ils fonctionnaient parfaitement puis ont ete stockés ! Repasse y'en a pas pour longtemps
Une ptite photo des 2 16 S le moteur a l'air ...
Fichier joint : (Photo0208.jpg)

T'inquietes , ca vas le faire malgré tout
La voiture monte bien, descend bien, mon voyant rouge pour l'hydrau a disparu lorsque je pars de la position basse degonflée a bloc, donc ca grince un peu sur les dos d'anes et puis voilà...c'est pas une voiture neuve non plus, meme si je suis tres maniaque avec mes voitures, je vais pas tomber dans un fanatisme outrancier non plus, d'autant que l'amortissement est vraiment mieux : je retrouve vraiment le comportement "bateau" si caracteristique sur le train avant, juste en un peu plus raide du fait que c'est une 16S.
J'ai monté les pieces d'habitacle que tu m'as fourni également: visuel au top, maintenant pour moi l'interieur est considéré fini, si on exepte le coffre et le nettoyage tissu a venir ainsi que les ampoules a remplacer. Plus rien n'est cassé , manquant ni meme griffé. Une chose en plus en moins ... Et avec le passage en carrosserie qui va pas tarder ( normalement, sinon c'est pas une urgence non plus ), le reste ne sera que du "detail" a reprendre tranquilemnt au fur et mesure. Une fois tout çà fait, elle va commencer a etre vraiment tres belle et sans vouloir me vanter, au final titine risque d'etre pas si eloignée que çà d'un "état quasi concours", et ce en dépit des commentaires sceptiques que j'aurai eu çà ou là.

...Et d'ici fin septembre, j'ai bon espoir que la tienne soit egalement en état pour donner la replique a Memere 16S.

Pas de soucis par contre il faudra avant que tu me dises quand tu es dispo pour réaliser la boite a air en fibre ^^
