Salut tous le monde,
voilà j'aurais besoin des lumière de certaine personnes en ce concerne l'audio car mon frère a trouvé un équipement très spécial dans une Bx avec le pack audio.

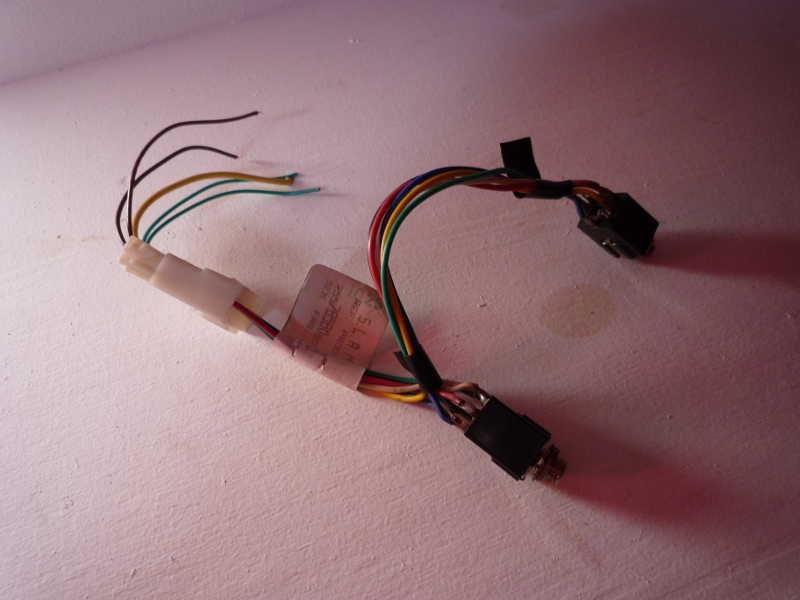

En faite il s'agit des prises jack qui sont situé sur la console centrale a l'arrière, mais j'aimerais avoir plus d'informations en ce concerne les branchement ....

Merci d'avance pour vos réponses

ba les marrons est vert c est pour le son ( un marron un vert par coté ) et le jaune une masse

kekouce (./2) :
ba les marrons est vert c est pour le son ( un marron un vert par coté ) et le jaune une masse

non sa je ne savais pas

mais je veux savoir comment sa marche, voir si sa coupé les Haut parleur ou non ?

Oui la masse qui est prise sur un boulon sous le siége conducteur ! dommage d'avoir coupé les fils , au lieu de récuperer tout le faisceau !

Horma bx (./3) :

kekouce (./2) :
ba les marrons est vert c est pour le son ( un marron un vert par coté ) et le jaune une masse

non sa je ne savais pas

mais je veux savoir comment sa marche, voir si sa coupé les Haut parleur ou non ?

ba tu y branche sur ta sortie des enceintes et non sa te coupera pas le son des enceintes

BX19GTI1988 (./4) :
Oui la masse qui est prise sur un boulon sous le siége conducteur ! dommage d'avoir coupé les fils , au lieu de récuperer tout le faisceau !

je sais bien mais c'est moi qu'il est trouvé mais c'est mon frérée et il a pas eu le temps de tout récupéré comme il faut.

Mais sinon est ce que quelqu'un connait le fonctionnement de ce type de système ?

Horma bx (./6) :

BX19GTI1988 (./4) :
Oui la masse qui est prise sur un boulon sous le siége conducteur ! dommage d'avoir coupé les fils , au lieu de récuperer tout le faisceau !

je sais bien mais c'est moi qu'il est trouvé mais c'est mon frérée et il a pas eu le temps de tout récupéré comme il faut.

Mais sinon est ce que quelqu'un connait le fonctionnement de ce type de système ?

je présume que c'est un système de prise jack classique

oui tu y branche simplement en sortie audio du poste cela ne changera rien au fonctionnement de tes enceintes seulement tu pourra brancher des écouteurs audio sur tes prises jack et tu aura du son

kekouce (./5) :

Horma bx (./3) :

kekouce (./2) :
ba les marrons est vert c est pour le son ( un marron un vert par coté ) et le jaune une masse

non sa je ne savais pas

mais je veux savoir comment sa marche, voir si sa coupé les Haut parleur ou non ?

ba tu y branche sur ta sortie des enceintes et non sa te coupera pas le son des enceintes

Euh si ca coupe le son arriere provenant des enceintes quand tu mets les jack et tu as le son sur les ecouteur apres.
Tout du moins c'est ce que fais la mienne.

rejuju (./9) :

kekouce (./5) :

Horma bx (./3) :

kekouce (./2) :
ba les marrons est vert c est pour le son ( un marron un vert par coté ) et le jaune une masse

non sa je ne savais pas

mais je veux savoir comment sa marche, voir si sa coupé les Haut parleur ou non ?

ba tu y branche sur ta sortie des enceintes et non sa te coupera pas le son des enceintes

Euh si ca coupe le son arriere provenant des enceintes quand tu mets les jack et tu as le son sur les ecouteur apres.
Tout du moins c'est ce que fais la mienne.

il n a pas d enceintes a l arrière

oki j'avais pas lu.

kekouce (./10) :

rejuju (./9) :

kekouce (./5) :

Horma bx (./3) :

kekouce (./2) :
ba les marrons est vert c est pour le son ( un marron un vert par coté ) et le jaune une masse

non sa je ne savais pas

mais je veux savoir comment sa marche, voir si sa coupé les Haut parleur ou non ?

ba tu y branche sur ta sortie des enceintes et non sa te coupera pas le son des enceintes

Euh si ca coupe le son arriere provenant des enceintes quand tu mets les jack et tu as le son sur les ecouteur apres.
Tout du moins c'est ce que fais la mienne.

il n a pas d enceintes a l arrière

si si je l'ai maintenant mais c'est pas d'origine

si je résume ce systheme permet de coupé les HP!!

oui mais pas sur les custodes

kekouce (./13) :
oui mais pas sur les custodes

et oué malheureusement de toute maniére je n'avait ni les support ni les grils ...

kekouce (./13) :
oui mais pas sur les custodes

Tu en est sure car j'ai un faisceau d'origine et ca coupe quand je mets un jack.
Je viens de regarder le schema le cablage et il semblerait que mes dire soit vrai.
Lorsque tu inseres un jack ca coupe le pont entre le + et - des HP.
Regarde la liaison en rouge elle est coupé au niveau du jack contrairement a l'autre.

rejuju (./15) :

kekouce (./13) :
oui mais pas sur les custodes

Tu en est sure car j'ai un faisceau d'origine et ca coupe quand je mets un jack.
Je viens de regarder le schema le cablage et il semblerait que mes dire soit vrai.
Lorsque tu inseres un jack ca coupe le pont entre le + et - des HP.
Regarde la liaison en rouge elle est coupé au niveau du jack contrairement a l'autre.

Merci pour le schéma sa m"aide beaucoup

par contre sa ne coup que les enceinte arrière et pas les avant, ou les deux ?

que les arrieres bien sure car ce sont les passagé arriere qui ont les ecouteurs

rejuju (./17) :
que les arrieres bien sure car ce sont les passagé arriere qui ont les ecouteurs

c'est parfait au moins même avec les glaces ouverte les passage entendrons bien la musique

Je continue,
aujourd'hui j'ai eu l'idée de mettre un répartiteur de son avant / arrière comme sur les serie 1






mais le problème c'est que je ne sais pas comment faire, car j'ai un réducteur le même que celui du rétro-éclairage du TDB , mais pour les branchement je ne sais pas comme faire

Alors si quelqu'un a une idée je suis preneur merci

Je dirai qu'il faut mettre les deux fils + allant aux HP arrières reliés sur la première borne et sur l'autre les fils de sortie allant chacun vers un HP.

jbsck (./20) :
Je dirai qu'il faut mettre les deux fils + allant aux HP arrières reliés sur la première borne et sur l'autre les fils de sortie allant chacun vers un HP.

c'est ce que j'ai fait mais malheureusement sa fait du mono donc j'ai débranché le système

Et avec les masses des HP t'as essayé?
