Bonjour à tous,

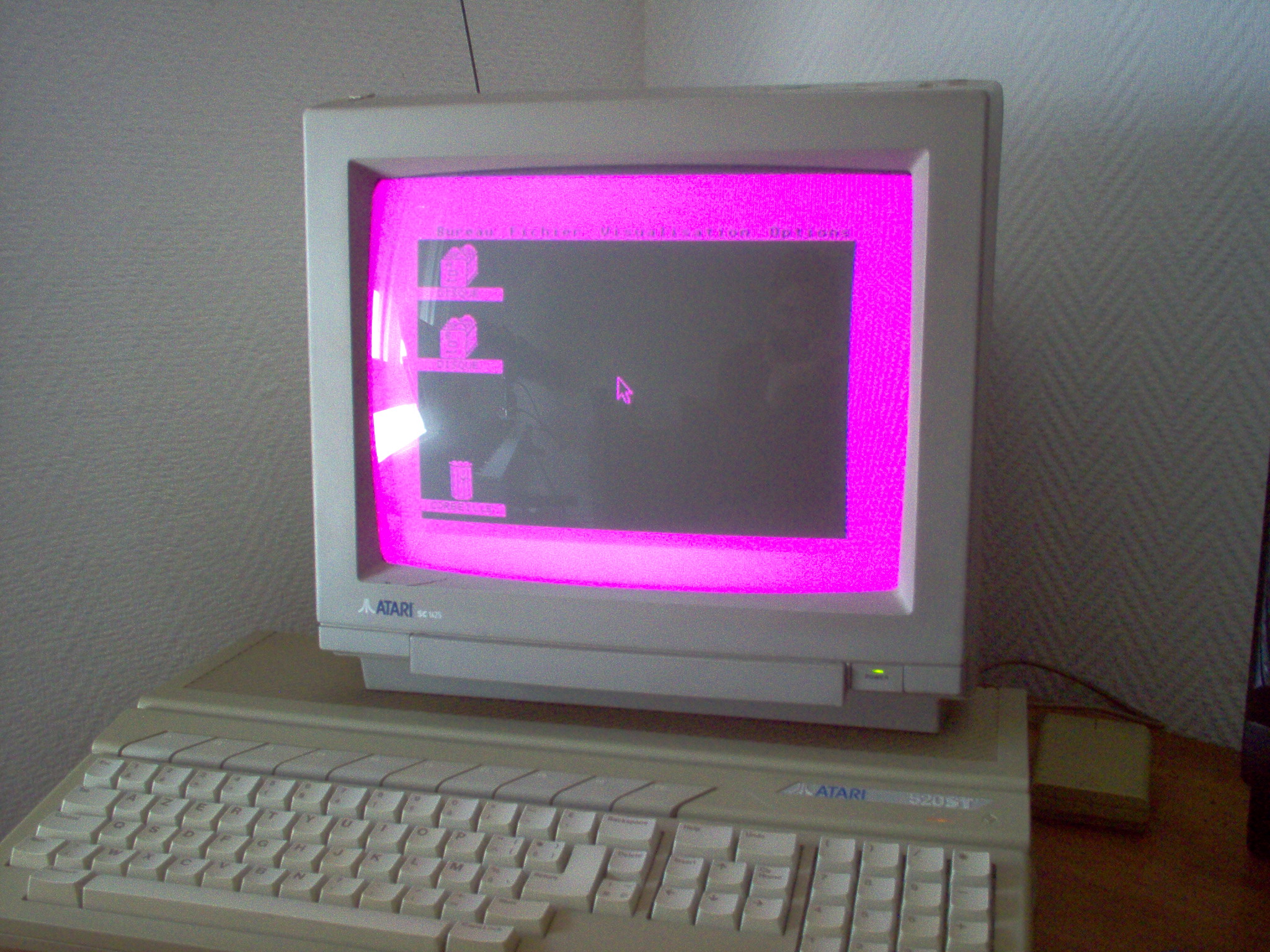

J'ai remis en route mon atari 520 St mais problème : au lieu d'être vert sur fond blanc il est noir sur fond violet ! il marchais bien 3H puis hop, il passe au violet et impossible de repasser au blanc, tout en bidouillant le cable + dépoussiérage interne ... ce n'est pas l'écran car que ce soit sur la TV ou sur l'atari sc 1425 -> violet, même en lançant un jeu, comme si il ne pouvais afficher le vert (impossible de l'avoir dans la palette graphique, bouger cette jauge ne change rien). Je ne pense pas non plus que se soit le câble ... Vous avez une idée ?

Salut,

C'est souvent le câble qui pose problème, là par exemple ça doit être le signal "vert" qui déconne. Vérifie les soudures de la broche 6 côté Atari, et 11 côté Péritel. Si tu as un multimètre ou un testeur de continuité, c'est encore mieux, tu pourras voir si le fil n'est pas coupé dans le câble.

Pour un schéma et plus de détails :
côté Atari
côté Péritel
(attention à ne pas se tromper de sens, la prise Atari est vue du côté ordinateur et pas du côté du câble par exemple)

Sinon, ça peut être aussi une soudure sur le connecteur vidéo de l'Atari qui a lâché.

Il y a d'autres causes possibles mais elles sont moins probables, donc commence déjà par ça

En effet, le courant ne passe pas (j'ai bien fait attention au sens) j'ai vus que la prise et démontable, je vais y jeter un coup d'œil

En forçant la broche 6 vers le bas, le vert est revenu !

Merci pour les conseils et les schémas


c'est super

Pas de souci

Mister Zerosquare a encore frappé
