J'aimerais tenter de réparer un Falcon030 qui m'a été donné par un ami.
C'est un F030 FR PAL d'origine, sans aucune modif.
A la base, ce F030 avait un problème de DSP qui plantait très vite, et j'avais proposé de jeter un oeil.
Finalement, dès la 1ère mise sous tension chez moi, le F030 ne bootait plus du tout.
Après plusieurs mesures à l'oscillo, peu concluantes, son ex-propriétaire me l'a donné.
Je me pose la question de tenter quand même de réparer ce F030 pour moi.
Je n'ai plus le risque ni de demander à l'ami d'acheter inutilement des composants, ni de lui griller encore un peu plus son F030.
Le F030 affiche une image fixe :
J'ignore si c'est un mode TV ou VGA, le moniteur encaisse les deux.
Il y a pas mal de purée de pixels, mais en général il n'y a pas ça.
Il n'y a que le fond bleu et une image fixe bleu clair.
Le F030 ne réagit à rien sauf au reset.
J'ai déjà débranché clavier, floppy, HDD.
Voici la carte-mère en cours de dépannage :
J'ai constaté une activité sur les 16 bits de données d'une des 2 banques de la RAM (partie gauche entourée en rouge).
En revanche, sur les 16 bits de données de l'autre banque (partie droite entourée en rouge), c'est le calme plat total : aucune activité.
Pourtant, le bus d'adresse semble bouger correctement, et les /CAS et /RAS des 2 banques bougent tous les quatre correctement.

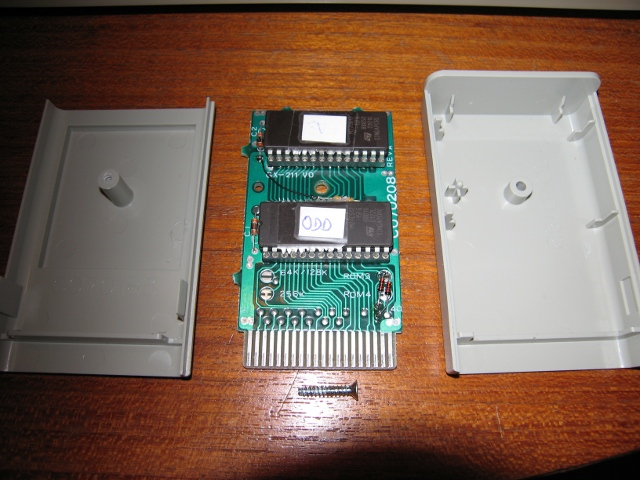

J'ai tenté de voir si le COMBEL sélectionnait une des 2 EPROM du port cartouche (signaux XROM3 et XROM4), mais il semble que non.
Je sais que quand le TOS démarre, une des premières actions est de checker la présence d'une cartouche en lisant un magic.
A priori, l'EPROM du TOS semble être sélectionnée (XROM2), mais je ne suis pas sûr de moi. Les pattes du COMBEL sont très rapprochées et je ne suis pas sûr à 100% de mettre la sonde sur la bonne broche.
Voilà, si ça vous inspire quelque chose, je suis preneur de toute info !
