arklif (./28) :
perso ce serait pour jouer à frontier en plus fluide car faut admettre que çà ram sa mère

C'est pas un problème, Frontier il est compatible avec tout. Prends la version sur atariforce.free.fr, il passe sur Falcon, TT, CT60, ...

arklif (./28) :
perso ce serait pour jouer à frontier en plus fluide car faut admettre que çà ram sa mère

Non : http://tom.noflag.org.uk/glfrontier.html

Kochise

Pour jouer à Frontier Elite II, c'est un bon lien. Mais je pense qu'on parlait de la version ST ici

impressionnant quoi qu'il en soit

+11

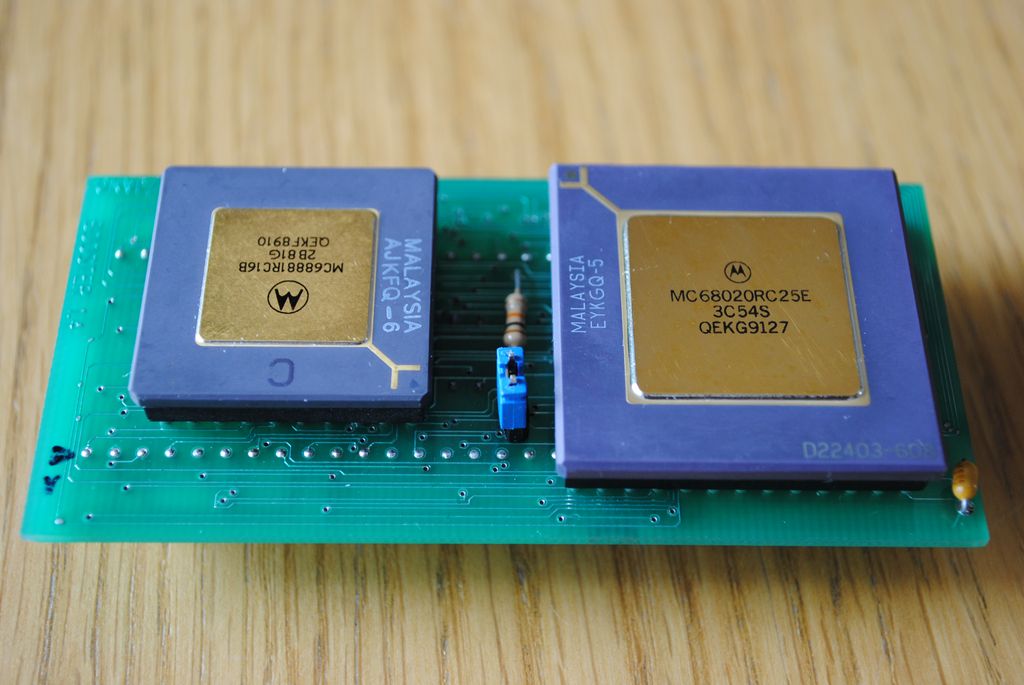

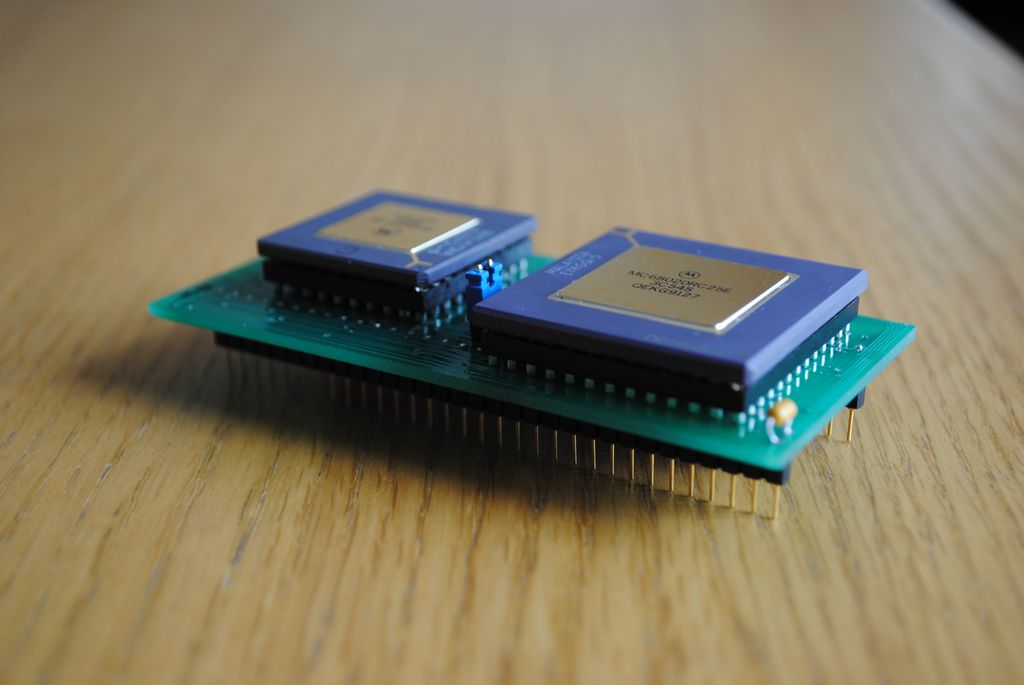

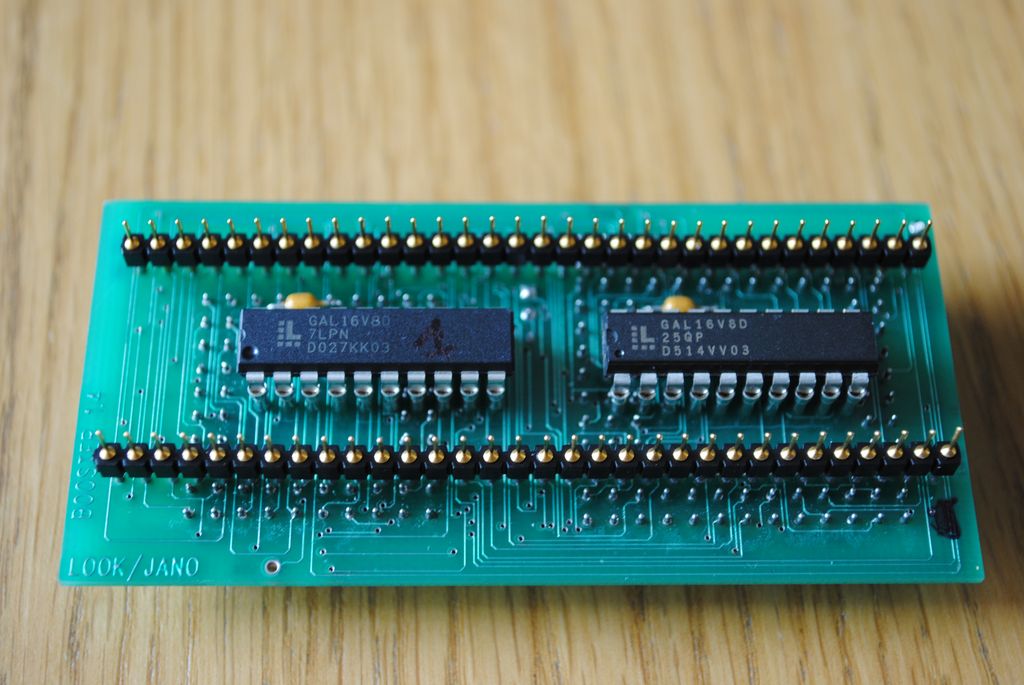

Je viens de finir l'assemblage de ma BOOSTER020, je vous livre quelques photos que vous trouverez dans ma galerie
Pour les tests ça attendra car je n'ai pas le temps en ce moment de modifier un STF ou MEGA ST pour recevoir la carte. Vous devriez bientôt avoir le tuto en image pour l'assemblage de la carte.

Belle carte !

SUPERBE!!!!!!

j'en veux une!!!!!!!!!!!!!!!!!!!!

Merci
Je vous tiendrai au courant des futurs tests. Il faudra être patient car un déménagement et des travaux vont me monopoliser prochainement. Du coup mes ATARI vont au chaud dans les cartons. Je me renseignerai aussi pour savoir s'il est possible de commander des platines à la société qui à réalisé celle-ci. Si c'est possible, je vous demanderai de me dire qui sera intéressé si j'ai une réponse positive. En attendant si vous avez ou voyez passer des 68020, mettez ça de côté, on ne sait jamais

compte sur moi pour etre intéressé

LabibleATARI (./33) :
Pour jouer à Frontier Elite II, c'est un bon lien. Mais je pense qu'on parlait de la version ST ici

tout a fait

en effet belle carte !

dommage la même pour STe c'est faisable ?

Très beau travail, interessé aussi
vraiment bravo

en tout cas c est cool le montage comporte le fpu ^^

Merci !!!!
Bon j'ai monté celle-ci, mais tout le mérite revient à Jean Conter qui à fait une carte vraiment sympathique (bien que pas hyper facile à monter).
Pour le montage, j'ai ma petite idée. J'ai acheté il y à quelques temps une carte adaptatrice pour DIL64 vers PLCC64. Je vous mettrais une photo plus tard... Elle était prévue initialement pour une carte d'émulation PC. Je pense qu'une adaptation doit être possible avec ça, je vous dirais. Sinon ça doit bien exister. De toute façon le problème qui se pose après le support, c'est le TOS. Jean Conter avait patché un TOS 1.6, mais je pense qu'un tos 2.6 doit pouvoir reconnaitre ce type de processeur. Le copro est vraiment là pour le fun car il n'est de toute façon pas utilisé par les programmes (encore moins les jeux). POV a une version spécifique FPU, sinon je ne vois pas...

les processeurs sont sur socket? si oui ça sera cool pour reduire les prix de vente de la carte sans proc ^^

Oui les cpu et fpu sont sur support, le fpu est optionnel. Le cavalier sert à indiquer la présence ou non du fpu.

j ai un bon plan pour recup des 68020

et donc une version 020 pour STe ?

bonjour, tout le monde....

c'est drole :

analyse des signaux du gst shifter vidéo de l'atari

Fichier joint : (IMG_9574.jpg)


Fichier joint : (logic anlyze.jpg)


puis dev sur le kit d'évaluation contrôleur vidéo microchip:

Fichier joint : (IMG_0099.jpg)

réalisation du premier proto :

Fichier joint : (IMG_0101.jpg)

Fichier joint : (IMG_0102.jpg)

après analyse du bus 68k:

Fichier joint : (analyse 68k.jpg)


j'ai conclu qu'il était possible de faire une carte accélératrice voir 3d en parallèle du shifter pour pouvoir incruster des sprites (la synchro des horloges le permets).

le pic pour la video est un pic 24HJ256DA210.

J'ai commencé a faire un schéma :

Fichier joint : (schema video.jpg)

puis un routage :

Fichier joint : (implante video.jpg)


ce système permettait de garder la compatibilité avec l’ancien shifter qui restait en fonction, mais aussi de faire un overscan hardware.
et de sortir du VGAj'ai fait des essais jusqu’à 640 x400 (et 480) ca marche trés bien sur du LCD.En 8 et 16 bits...
le pic 24 intègre un gestion de sprite hardware (un blitter en mieux) , un de-compresseur jpg hard, ainsi qu'un générateur de caractères, avec gestion de polices.
les paramètres vidéo sont modulables (synchro 50/60 hz etc)

le système devait encliqueter par dessus le shitfter vidéo (pas de soudure).


Fichier joint : (IMG_0100.jpg)



MAIS ...

Je ne développerais jamais de bibliothèque sur st, ni de fonctions 3d sur microchip.
le coup est d'environ 45 euros en composants je ne parle pas du circuit imprimé et du câblage qui ne peut être facilement réalisé à la main en série. (oui c'est du pas de 0.5)

après réflexion je ne pense pas qu'il y ai beaucoup de débouchés et j'ai laissé tomber

ce projet date d'un an...

ça avait l'air super bien ton montage

Beau projet... mais je suis d'accord, ça n'aurait probablement pas beaucoup d'applications en pratique.

ça peut servir de flicker fixer

Impressionnant !

y a pas moyen de rendre le prototype au domaine publique pour en faire une petite serie?

sundance en faite tu as conçu le super videl du STe quoi ^^
goodjob

oui super, ca + le booster 020 et c'est le ST de rêve !!!

je viens de tester Frontier sur le falcon030 je suis assez déçu de la fluidité du jeu
j'aurai pensé que ça aurait été plus fluide que ça sur une falcon

ah mince c'est pas suffisant tu trouves.
Tu as pas un atari plus puissant? Je sais que t'as un tu as un tas de trucs, t'as pas un TT, une CT60?

j'ai un tt oui pas de CT63 non. et pour le milan/hades/T40 ben vu que ça sort en VGA sans résolution 320x200 du ST c'est rapé.

avant que je me fasse bannir... frontier est vraiment bien parametrable pour jouer de maniere descente sur un 030. t'es allé faire un tour dans les options du jeu?
