Tout le monde sait que la PS1 est zonée, et que le signal vidéo de sortie est déterminé de façon logicielle. Avec une PS1 modchippée on peut utiliser un CD de boot pour faire passer la PS1 en NTSC et ainsi profiter d'une image en 60 Hz en pleine vitesse et sans ces horribles bandes noires.

Seulement voilà, j'aime le 60Hz mais j'aime pas fabriquer/acheter une modchip PS1

J'ai donc commencé à chercher des solutions de modding. J'ai retracé le signal composite jusqu'au pin 8 de la puce HV720AKV de Rohm Semiconductors (Color TV Signal Encoder). Je me demande s'il n'y a pas moyen de forcer ce chip à sortir du 60 Hz. Je vois que le pin 13 s'appelle "NT/PAL" et est un "input terminal for the selection of TV form". Plutôt encourageant.

Ma question est: ça marche de façon simple, genre je mets 0V et ça sort du PAL, je mets du 5V et ça sort du NTSC (ou l'inverse)? Ou bien c'est bien plus compliqué que ça et je peux carrément oublier?

Zerosquare?

Tu risque d'avoir des problemes de clock je pense.
La pin #41 est la clock, a mon avis un proc de la PS1 output la bonne frequence de reference suivant le setting software.

J'ai retracé le pin 13 du HV720AKV, et il va directement dans le pin 157 du proco graphique, le CXD8561Q. Et en cherchant des infos sur ce dernier, je suis tombé sur un Service Manual de la PlayStation SCPH-9000: http://www.scribd.com/doc/40231605/SERVICE-MANUAL-SCPH-9000-3RD-ED

D'après ce que je vois dans le Block Diagram, le IC502 (le fameux HV720AK) prend deux fréquences: 3.58 MHz pour du NTSC et 4.43 MHz pour du PAL. Il serait en plus commandé par le CPU (IC203, le CXD8561Q quoi) qui lui prend aussi deux fréquences: 53.693175 MHz pour du NTSC et 53.203425 MHz pour du PAL.

Ils prennent ces fréquences de l'IC204 qui est un CY2081: "Three-PLL general-purpose EPROM-Programmable Clock Generator". Tout se recoupe.

A partir de là je me sens complètement perdu mais je crois que ça risque d'être très difficile

EDIT: ayé je suis tombé sur un Service Manual pour mon modèle de PS1: http://www.eserviceinfo.com/index.php?what=search2&searchstring=SCPH-7500
7502 correspondant à la référence PAL.
Les seules différences que j'ai trouvé sont:
- l'oscillateur X201: sur les 7502 il fait du 17.73 Mhz tandis qu'il fait 14.32 MHz sur les PS1 des autres régions.
- l'IC204 qui est un CY2081 SL-509 en PAL et un SL-500 dans les autres régions.

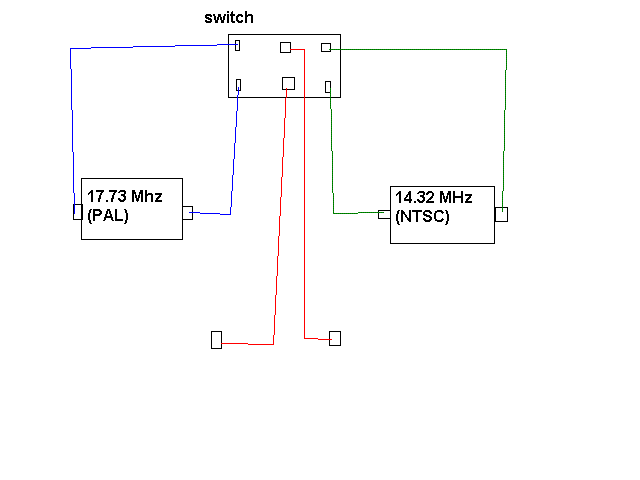

Ma question maintenant: si je fais un bricolage de ce genre:

Est-ce que ça a des chances de marcher?

qui ne tente rien n'a rien mais je pense que ca peut marcher.

Nhut (./1) :
Zerosquare?

Fais un !call la prochaine fois, j'avais pas vu ce topic

Généralement on peut bricoler assez facilement pour avoir du composite PAL sur une machine NTSC, ou vice-versa, mais la fréquence ne change pas (on obtient donc du PAL 60 Hz ou du NTSC 50 Hz). Passer du 50 Hz au 60 Hz (ou inversement), ça ne peut pas se faire en changeant juste un quartz, si la machine n'a pas été prévue pour ça à la base.

Donc je peux oublier l'histoire du changement de quartz. Tant mieux, ça me faisait assez peur comme idée

Et pour le HV720AKV dont il est question en #0? Admettons que 0V dans le pin 13 fasse passer la console en NTSC, ça donnerait du NTSC-50 donc?

J'aurais du me douter que c'était pas aussi simple, sinon on l'aurait déjà fait il y a longtemps

Ici j'ai trouvé une description détaillée de la PS1 en russe. J'ai pas encore tout déchiffré mais ça peut être intéressant et donner quelques pistes.

Bon je vais pas trop me prendre le chou avec ça hein. En ultime recours, modchip et CD de boot hein

Nhut (./6) :
Et pour le HV720AKV dont il est question en #0? Admettons que 0V dans le pin 13 fasse passer la console en NTSC, ça donnerait du NTSC-50 donc?

Oui, mais je pense que ça ne suffirait pas, il faudrait changer le signal d'horloge qui arrive sur la broche SCIN aussi (3.58 MHz au lieu de 4.43 MHz).
De toute façon ça n'affecte que la sortie composite, donc c'est sans intérêt si tu as le câble RGB (et puis même, du NTSC 50, c'est pas trop utile en Europe ).

Le but était d'avoir du 60 Hz en RGB (peu importe qu'il soit PAL ou NTSC, tant que c'est du 60 Hz)

Bon je pense que je vais plutôt lorgner du côté de la modchip homemade et du CD de boot, ce sera plus simple
