Connecteur module d'allumage 16 soupapes - Page 1

Bonsoir,

Est ce que quelqu'un sait me dire si le connecteur large qui va au module d'allumage d'une bx 16 soupapes fait partie intégrante du faisceau moteur?
Car en regardant la microfiche, j'ai l'impression que c'était un tout petit faisceau à part (96008800).

Merci!

Hello. Je comprends comme toi que c'est une branche à part.... bon c'est NFP donc à moins d'une chatte grosse comme ca, bons baisers...

Au pire le schéma est un inexact dans le cas de la 16s et l'info pour la bobine reviens du calculateur et pas de l'allumeur... Vu que c'est du motronic, censé gérer injection et allumage... Mais après tout je n'ai jamais eu de 16s à m'occuper.

Bonsoir Fred,

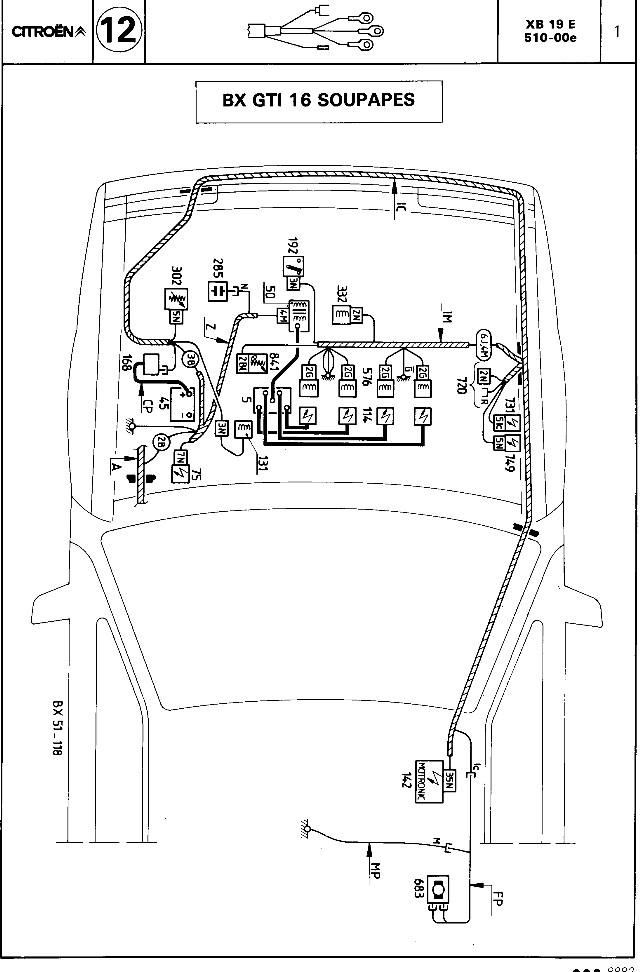

J'ai trouvé un extrait du manuel Citroën (XB 19 E, 510-00e) qui peut t'aider:

Fichier joint :

Question: Parles- tu de 'boîtier d'allumage (module transistorisé)', No. 75 dans le schéma? Si oui: il y a un faisceau à part, nommé 'Z' (voir schéma).

Stefan

Ha super, merci beaucoup pour ce schema!
C'est exactement ça.
