J'ai fait un Game Boy Macro à partir de pièces diverses de DS Lite qui traînaient chez moi
Charnières cassées par un gosse, classique. Que faire d'une demi DS Lite? Un Game Boy Advance Avec écran rétroéclairé s'il-vous-plaît, et batterie rechargeable.

Le mod:
J'ai totalement détaché la partie supérieure, désormais inutile.

Il a juste fallu bridger deux points sur la carte-mère pour faire croire à la console que l'écran supérieur était toujours connecté (sans ça elle ne boote pas). A la suite de quoi j'ai pu configurer le bios pour changer l'écran par défaut du mode GBA et une luminosité par défaut (j'ai mis au max).

J'ai ressoudé l'un des hauts-parleurs directement sur la carte-mère. J'ai viré le port cartouche de la DS pour le mettre à sa place.

Comme la vitre tactile était griffée, je l'ai retirée et remplacée par la protection plastique de l'écran supérieur.

Le résultat:
Une GBA avec écran backlight, faite à partir de pièces détachées
Elle a le même form factor que le Game Boy Micro, sauf qu'il est Macro

Les problèmes:
1) pas de mode multijoueurs, la console n'est pas équipée d'une prise EXT (donc pas de connexion Gamecube non plus).
2) le son sortant du haut-parleur est très faible, j'ai du en mettre un plus gros. Mais même avec ça, le son reste faible. Avec des écouteurs, aucun souci.
3) à la suite d'une erreur de manip' avec le bios (je crois), la console ne boote plus qu'en mode GBA. Je ne peux donc plus accéder au bios DS ce qui signifie que la luminosité de l'écran ne peut plus être modifiée.
4) la cartouche ne rentre pas entièrement dans la console.
5) la console n'est pas très très jolie...

Globalement je suis content d'avoir fait ce mod, ça me donne l'impression d'avoir fabriqué une console à partir de morceaux bons pour la poubelle (quoique c'est un peu ce que j'ai fait )
L'écran super lumineux rend enfin justice aux graphistes GBA, elle peut se jouer dans n'importe quelle condition. La batterie rechargeable lui assure une bonne autonomie (j'ai pas encore testé mais ça devrait tenir facilement une bonne douzaine d'heures).

Les photos ce soir si ça vous intéresse

Me wanna see !!

J'ai une Ds dans le meme etat donc ça pourrait le faire !

Avec beaucoup de retard (désolé ), les photos

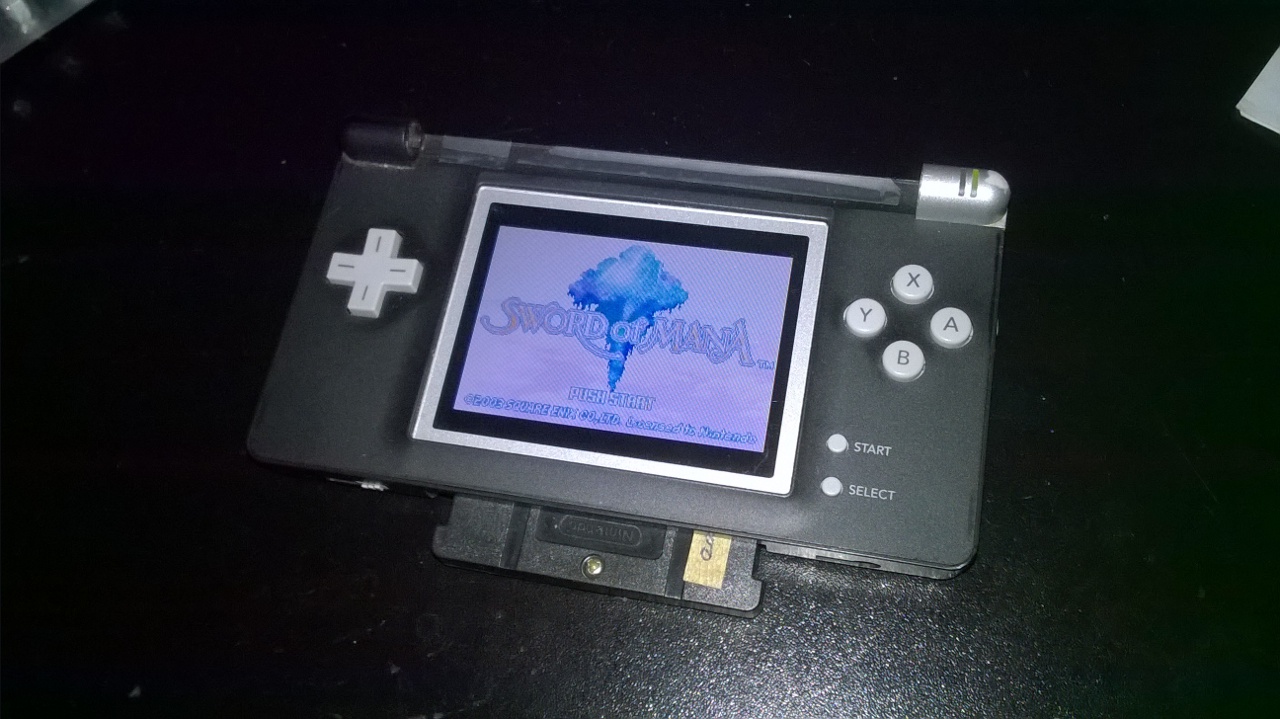

J'avais plusieurs consoles en miettes chez moi, j'ai choisi les pièces en meilleur état pour refaire la console. Tant qu'à faire, autant lui donner de la gueule.

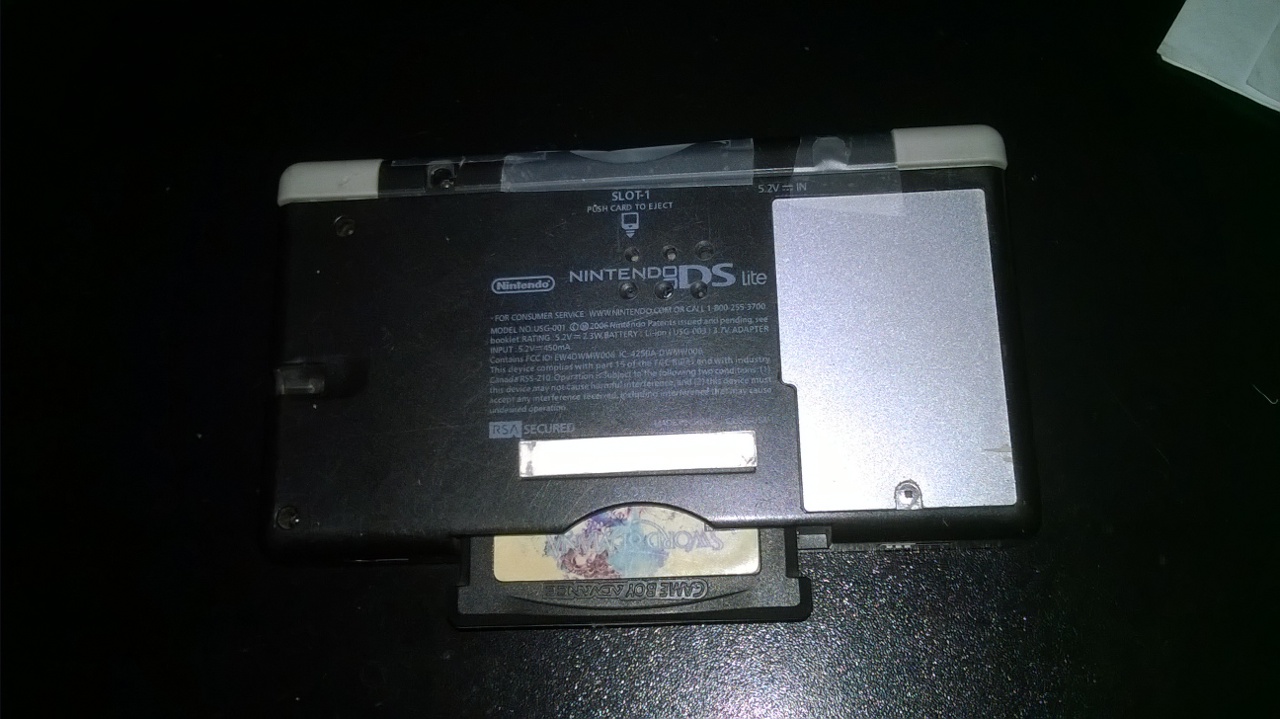

J'ai viré le port cartouche DS pour mettre le haut parleur à la place. Le scotch c'est pour la poussière J'en mettrai du noir pour que ce soit plus joli.
J'ai aussi fait des trous dans la coque pour faire sortir le son.



L'écran tactile était griffé à mort, je l'ai viré et remplacé par la vitre du haut, non tactile. De toutes façons ça sert à rien sur GBA. Une poussière s'est infiltrée dessous. Grr.
Le LCD il pète sa race quand même, hein.

ça c'est le tuto qui m'a inspiré:
http://anthonythomas.io/tag/hot-video-game-stuff-yo/

Il explique tout avec force photos. Le mod est vraiment simple, puisqu'il s'agit simplement le ponter deux points.
L'étape la plus difficile a été de recaser le haut-parleur. Maintenant si tu joues exclusivement au casque tu peux allègrement t'en passer et faciliter énormément le mod.

(merde je viens de voir, dans le titre j'ai mis Game Bot Macro. Quelqu'un pour corriger? Merci )

Nice !!! et merci pour le tuto, je vais regarder ça

Super
Je viens de voir le topic !
J'avais déjà vu ce mod, mais c'est vrai que c'est intéressant point de vu qualité et taille d'écran pour les jeux GBA
