Fuite hydraulique - le bocal se vide - CHERCHE ARAIGNEE (ou PIEUVRE) - Page 1

Bonjour à tous

J'ai acheté une BX il y a 1 mois (160 000 Km), elle est encore en bon état sauf que l'hydraulique fuit

Modèle CITROEN BX (XB-_) 16TGS (92Ch) essence de 1991 - Modèle Millesime

Mon garagiste m'a dit de changer l'araignée mais ça ne se fait plus.
Il m'a dit qu'il y a 2 modèles ... Bien mais lesquels ?
Une autre entreprise spécialisée citroen (qui a les 2 modèles de pièces) me dit qu'un des 2 plus gros tuyaux au départ du bocal, se sépare en 2 ou 3 ramifications 10 cm en dessous. Mais le mien ne se ramifie pas, ni en2 ni en 3 !!

Bref je bloque sur cette araignée que j' n'arrive pas à déterminer.
Question : qui peut me donner une référence ou une "astuce" pour déterminer précisément l'araignée qui va sur ma BX (mine = XB) essence type "Millesime" de 1991.

Merci à tous
PS je connait une BX comme la mienne mais diesel dans une casse pas loin de chez moi. Ils sont en congés, je ne peux pas aller les voir, mais pour la suite, ça peut être une réserve de pièces pous vos BX.

Merci de vos précisions et bonne journée
Lionel

Bonjour tournesol


si les deux pieuvres(ou araignées) se font encore chez Citroën la petite et la grande
pour info j'ai changé la grande il y a quinze jours et je l'ai acheté neuve chez Citroën
la petite je l'ai changé il y a deux ans
oui c'est ça la grande pieuvre celle qui arrive dans le bocal si tu regarde sous le gros tuyau elle part en trois morceaux ou en deux sur certains modèles
en revanche l’idée de récupérer des pieuvres sur une BX en casse c'est moyen elles risquent d'être en aussi mauvais état que les tiennes
la petite pieuvres doit coûter environ 70 € chez Citroën et j'ai payé la grande il y a quinze jours 106 € TTC
tu es de quelle région Lionel ?

la référence pour le faisceau de retour (petite araignée) 96030258 avec 3 ou 2 ramifications idem prix 66€

la référence pour le faisceau de retour (grande araignée) 3 ramifications ref 96 119 048 prix 106 €
la référence pour le faisceau de retour (grande araignée) 2 ramifications ref 95 603 421 prix 89 €

Fichier joint :

Fichier joint :


le tout étant toujours dispo chez Citroën

Fichier joint :

hello Tournesol

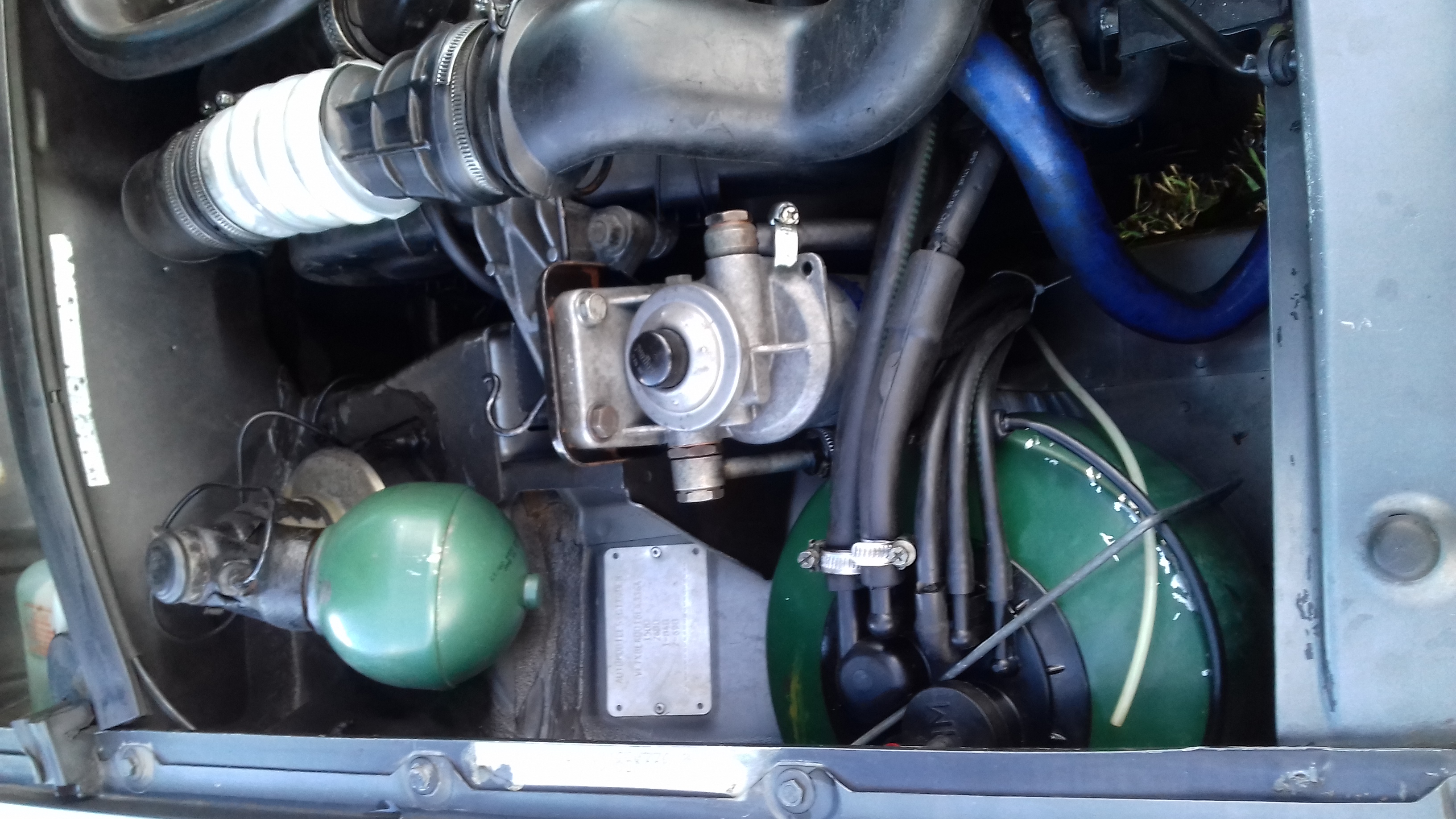

je t'ai mis une photo

si tu regardes de bas en haut les 3 premiers petits tuyaux c'est la petite pieuvre
le tuyau du milieu c'est la grande pieuvre c'est sous celui ci que tu as deux ou trois ramifications regarde dessous et tu les verras, ce sont des tuyaux de petits diamètres qui rentrent à l'intérieur du gros et en général lorsque la pièce est vieille il commence à fuir et ils deviennent cassants, une fois cassés on ne peux plus faire gend chose car il sous moulés avec le gros tuyaux
le troisième et dernier tuyaux c'est celui qui part du bocal et qui va à la pompe haute pression (celui se fait aussi chez Citroën mais pas donné environ 80 €)

après il vaut mieux mettre des pieuvres neuves que de la récup ou manchonner parce que ça ne tient pas très longtemps de toute manière et tu auras toujours des problèmes de fuites
le mieux donc est de mettre du neuf et l'avantage c'est que là tu es tranquille pour longtemps

voilà j'espère que ça éclairera ta lanterne

Bonjour lechauvesourit

Merci pour tes explications, ça me parait plus clair

Bon, j'ai enfin compris. En parlant de ramifications, je cherchais quelque chose qui ressemblait à une branche d'arbre qui se divise en plus petites. Mais ce n'est pas du tout ça.
Le 2 "ramifications" dont il est question sont perpendiculaires et vont directement vers le bas

Je joins un lien sur un fichier PDF qui vous montre l'ensemble (à ouvrir ou télécharger)

http://tournesol.pagesperso-orange.fr/Hydraulique%20BX/Hydraulique%20BX%2016%20TGS%20Millesime.pdf

STP, peux tu me confirmer si j'ai bien tout compris ?

Tuyau 1 c'est Le plus gros de tous qui va à la pompe HP A garder
Tuyau 2 avec ses 2 "départs" en dessous c'est la grand pieuvre avec 2 ramifications A changer (faisceau de retour (grande araignée) 2 ramifications ref 95 603 421 prix 89 €)
4 autres tuyaux plus petits c'est la petite pieuvre (ATTENTION, j'ai 4 tuyaux ) A changer (modèle 4 tuyaux)

Si tu les a achetés, peux tu me dire ou, parce mon grand garage Citroen de Laon ne les trouvent pas dans leurs références.
Sinon, je vais envoyer les "bonnes photos " à Sphère technic à Lyon, ils m'ont dit qu'il les avaient (100 et 120 euros + frais de port)

Merci encore et bonne journée

Crdlt
Lionel

Sphère technic fourni très probablement les pieces citroen + leur marge + leur port = mauvais calcul !

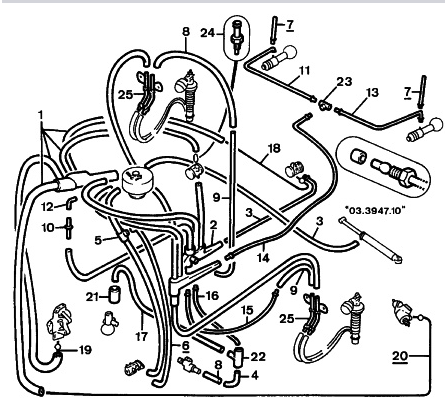

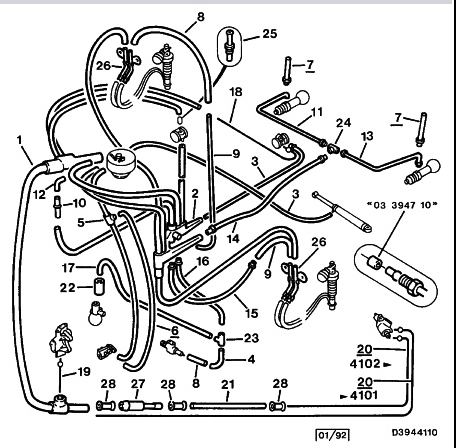

Ta concession trouvera les schéma ci dessus planqué en rubrique freinage, sous rubrique canalisations, ils ne sont pas dans la rubrique suspension. c'est une semi-erreur.

salut Tournesol


oui c'est ça tu as bien compris
donne les références a ta concession avec les ref ils doivent pouvoir te commander les pièces sans problèmes
la petite araignée c'est le même modèle que tu ai une grande araignée à 2 ou 3 ramifications et la ref 96030258 le prix est 66 €
ce sont les bons prix et les bonnes références (origine Citroën box c'est le service dont se servent les concessions)
et ces pièces se font toujours donc insiste auprès de ton concessionnaire


sphères technic c'est bien pour les organes tel que pompe HP, répartiteur de débit, correcteur de hauteur, conjoncteur.... du fait que ces pièces sont en NFP chez Citroën
qui plus est le gars de sphère technic est un ancien de chez Citroën Lyon et sa boite existe depuis plus de 20 ans
perso j'ai acheté pas mal de choses chez lui et franchement c'est top

j'oubliais j'ai acheté les miennes chez mon concessionnaire à Annonay je suis en Ardèche

Bonsoir à tous

Merci beaucoup de votre aide, je vais voir ça dés demain.

Je vous indiquerai ce qu'il en est dès que ce sera réparé.

Merci encore et ... bonne nuit (il est 2h45). YouTube, ce sera pour demain, je vais quand même aller dormir un peu.
Lionel
