Un pote m'a filé son vieux boîtier d'effets Yamaha FX500 pour réparation. Il s'agit d'un boîtier alimenté en 12V qui ajoute des effets à une source audio. À la base son défaut était que le potard de volume (par lequel passe le signal) était défoncé: il n'y avait du son que si on effectuait une pression dans un certain angle dessus, sinon c'était silence. Du coup j'ai commandé la même référence que celle indiquée dans le schéma (cf. lien à la fin de ce post) à savoir un ALPS RK11K112 et ai remplacé le potard (VR101 sur le schéma). Désormais j'ai du son sans avoir à torturer le potard mais c'est extrêmement bas (même en mettant la source au max, en me branchant sur la sortie casque (amplifiée), et en poussant le potard au max). De plus quand je touche avec mon doigt un condo (le C105 16V 10µF bipolaire, cf. schéma) proche du potard de volume j'ai de gros parasites, ça ne le fait pas quand je touche les parties métalliques à la masse du boîtier. Une vidéo qui illustre ça (attention au volume si vous écoutez avec un casque):



J'ai mesuré le potard, il fait bien 10K comme l'ancien, et j'ai testé le condo hors circuit à 11µF donc je pense que ça ne vient pas d'eux mais d'ailleurs, mais d'où? De plus quand je change d'effet j'entends bien le résultat différent (bien qu'à très très faible volume) donc je ne pense pas que la partie effet soit en cause (mais je ne le garanti pas à 100% ).

Bref si vous avez des pistes je suis preneur, c'est un beau petit boitier d'effet qui ne demande qu'à vivre encore quelques années supplémentaires!

Merci à vous smile

NB:
Schéma du circuit: http://www.mirari.fr/YaAx
Datasheet du potard: http://www.mirari.fr/ecKt
avatar"If you see strict DRM and copy protection that threatens the preservation of history, fight it: copy the work, keep it safe, and eventually share it so it never disappears. [...] no one living 500 years from now will judge your infringing deeds harshly when they can load up an ancient program and see it for themselves."

Benj Edwards - Why History Needs Software Piracy

- - -
Achat ou échange: topic de mes recherches
2
Pas de pont de soudure accidentel en remplaçant le potentiomètre ?
avatarZeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo
3
Nope tout est propre. J'ai testé la continuité pour m'assurer et tout roule de ce côté là.
avatar"If you see strict DRM and copy protection that threatens the preservation of history, fight it: copy the work, keep it safe, and eventually share it so it never disappears. [...] no one living 500 years from now will judge your infringing deeds harshly when they can load up an ancient program and see it for themselves."

Benj Edwards - Why History Needs Software Piracy

- - -
Achat ou échange: topic de mes recherches
4
C'est quel potentiomètre que tu as changé? (ok avec la reference ca donne VR101)

Tu n'aurais pas touché a VR102? (qui sert a regler le gain d'entrée)

Enfin ceci dit, le C105 en question peut etre foireux. Si c'est un electrolotique (meme si non polarisé) il peux etre en mauvais etat, tu peux en lire la bonne valeur de capacitance, mais il peux avoir un ESR foireux.

Je verifierais VR102 quand meme
avatarProud to be CAKE©®™
The cake is a lie! - Love your weighted companion cube

->986-Studio's Wonder Project!<-
[color=DAA5
5
Godzil (./4) :
C'est quel potentiomètre que tu as changé? (ok avec la reference ca donne VR101)

Tu n'aurais pas touché a VR102? (qui sert a regler le gain d'entrée)

Enfin ceci dit, le C105 en question peut etre foireux. Si c'est un electrolotique (meme si non polarisé) il peux etre en mauvais etat, tu peux en lire la bonne valeur de capacitance, mais il peux avoir un ESR foireux.

Je verifierais VR102 quand meme

Yes pardon j'ai changé VR101, j'édite ma vidéo et mon post. Pour VR102 ça ne me dit rien, il me semble que c'est un potard CMS sur le circuit, je n’ai pas joué avec mais je peux y jeter un oeil c'est pas bête.
avatar"If you see strict DRM and copy protection that threatens the preservation of history, fight it: copy the work, keep it safe, and eventually share it so it never disappears. [...] no one living 500 years from now will judge your infringing deeds harshly when they can load up an ancient program and see it for themselves."

Benj Edwards - Why History Needs Software Piracy

- - -
Achat ou échange: topic de mes recherches
6
Bon VR102 est bien un potard CMS de réglage fin, ça n'a rien donné si ce n’est que ça augmente le niveau de bruit et pas tellement le niveau sonore de la source (j'ai l'impression car tout demeure extrêmement faible). Par contre je ne sais pas si c'est lié à cette manip ou si ça le faisait déjà hier (j’ai pas l'impression) mais le son arrive par vague d'une seconde, genre son 1s, silence 1s, son 1s, silence 1s... Comme si un condo se chargeait déchargeait. Bref si vous ne voyez pas d'autres composants à tester /rempacer, je vais déjà faire un remplacement des condensateurs présents dans la zone proche de l'entrée audio.
avatar"If you see strict DRM and copy protection that threatens the preservation of history, fight it: copy the work, keep it safe, and eventually share it so it never disappears. [...] no one living 500 years from now will judge your infringing deeds harshly when they can load up an ancient program and see it for themselves."

Benj Edwards - Why History Needs Software Piracy

- - -
Achat ou échange: topic de mes recherches
7
Essaie déjà de regarder les soudures et refais celles qui semblent douteuses (ou toutes, s'il n'y en a pas trop). Si ça fonctionnait avant, il n'y a pas de raison que ça ne fonctionne plus après avoir remplacé un composant, donc ça peut être un simple mauvais contact que tu as réveillé en manipulant le bazar.
avatarZeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo
8
Yes je vais faire une passe là dessus, je viens quand même d'acheter quelques condos au cas où, je vais m’occuper ce soir.
avatar"If you see strict DRM and copy protection that threatens the preservation of history, fight it: copy the work, keep it safe, and eventually share it so it never disappears. [...] no one living 500 years from now will judge your infringing deeds harshly when they can load up an ancient program and see it for themselves."

Benj Edwards - Why History Needs Software Piracy

- - -
Achat ou échange: topic de mes recherches
9

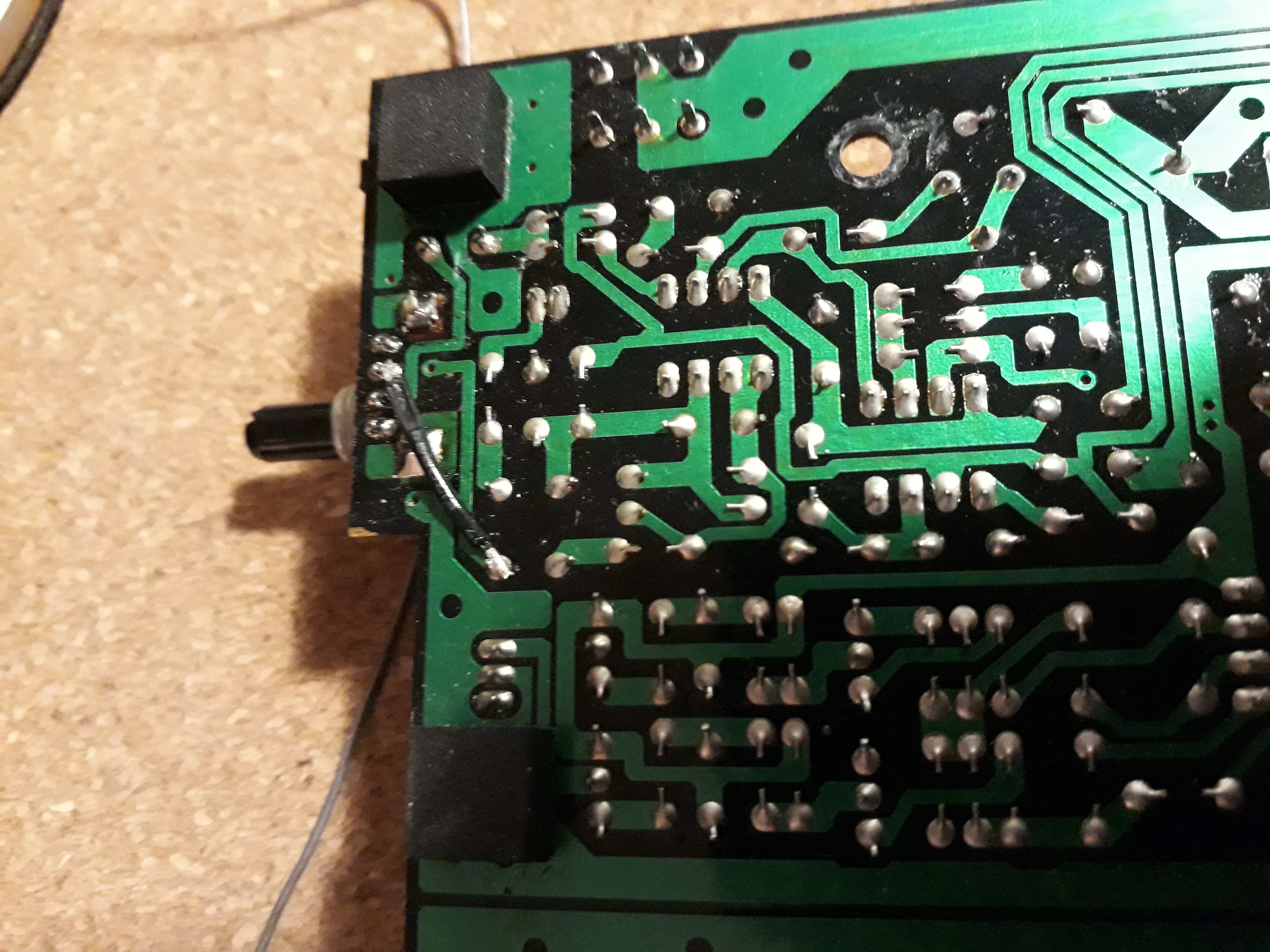

Bon j'ai trouvé, une des pistes connectée au potard à une grosse resistance (30+ Mohms) alors que la soudure est bonne (peut être que le via qui traverse le pcb vers la piste est quasi dead?) du coup j'ai soudé un petit jumper vers le point d'après (une des pates de C104) et tout est rentré dans l'ordre!

http://www.mirari.fr/r07p

Merci encore pour vos réponses!
avatar"If you see strict DRM and copy protection that threatens the preservation of history, fight it: copy the work, keep it safe, and eventually share it so it never disappears. [...] no one living 500 years from now will judge your infringing deeds harshly when they can load up an ancient program and see it for themselves."

Benj Edwards - Why History Needs Software Piracy

- - -
Achat ou échange: topic de mes recherches
happy
