Salut les copains
Je viens de retrouver dans mon grenier mon lecteur externe d atari Ste. (Je pensais l avoir jeté !)
En fait, gamin j avais voulu le modifier en blitz et là catastrophe, j avais tester le câblage au multimètre puis j avais coupé les fils, ça fonctionnait pas,j avais commencé à débrancher les pins du cable côté lecteur, m étant aperçu que j avais ressouder tout à l envers. Je résume: un gros merdier. J avais donc tout laissé en plan à l époque.

Est ce que vous avez un croquis du câblage svp? Que je remette tout ça en état

Merci d avance
Pascal
avatarAtari Falcon 4mo
Atari 520 STe 2mo
Thomson mo5 clavier meca
J vais regarder tout ça Merci smile
avatarAtari Falcon 4mo
Atari 520 STe 2mo
Thomson mo5 clavier meca
Si besoin, pour mon câble fait maison, j’avais pris les infos ici :
http://info-coach.fr/atari/hardware/interfaces.php
Je connais bien ce site (Top) mais j ai du mal a interpréter la position des fils côté lecteur
Tous les numéros sont du même côté
J essaye d approfondir tout ça et je reviens vers vous si je peine trop 🙂
Merci
avatarAtari Falcon 4mo
Atari 520 STe 2mo
Thomson mo5 clavier meca
En fait je suis complètement perdu, sur les liens donnés les pins n ont pas toujours les mêmes numéros. Sur info coach, je pense que le croquis de la din 14 est celle du châssis du ST ??? sans en être convaincu. Le croquis du connecteur 34 pins pareil, dans quel sens est il representé? Le haut, le bas... connecteur du cable ou pins du lecteur.
Personne aurait un croquis plus clair ou photo SVP?

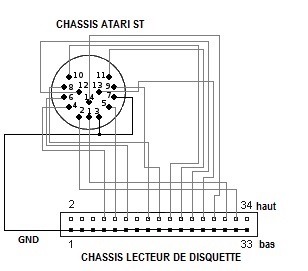

Genre pin de la prise din 14 du cable correspond à pin de la prise 34 (avec repère du haut ou du bas de la prise 34 pin)
Je suis vraiment mauvais en interprétation de câblage 😝 Et surtout peur de cramer mon st si je branche un truc à l envers
Merci
avatarAtari Falcon 4mo
Atari 520 STe 2mo
Thomson mo5 clavier meca
Sur LaBibleATARI rubrique disquette, l'article Récupérer son lecteur simple face... (ST magazine-n°31-juin 1989, François Dominique) Entre autres semble assez informatifs...
wink
Merci la bible, je vais regardé ça
Ton site est vraiment top, j y retourne régulièrement voir si tu n as pas posté une News ou 2 😜
Mais la famille avant tout! Faut arriver à concilier tout ça, c est quand même mieux de profiter de son entourage et faire un peu de bidouilles sur nos vieux coucous de temps en temps
avatarAtari Falcon 4mo
Atari 520 STe 2mo
Thomson mo5 clavier meca
À mon avis ça va matcher. C est exactement ce que je cherchais.
Je raccorde, je teste et je vous dis
Merci
avatarAtari Falcon 4mo
Atari 520 STe 2mo
Thomson mo5 clavier meca
Content que tu ais trouvé ton bonheur. Tiens nous au jus, c'est toujours un plaisir de voir une bidouille ou un dépannage aboutir.
Pour LaBible, je préfère ne pas donner de délais, car je fais languir du monde, mais ce n'est qu'en sommeil. Il y a un paquet de documents et de bidouilles à publier. Wait and see ! wink
