J'avais dit il y a quelques mois que je mesurais à l'occase un silencieux arrière d'origine de sport pour pouvoir poster les dimensions, c'est donc chose faite :

L'embout du silencieux arrière vue du dessus est droit mais coupé obliquement à la sortie, vue de côté il descend en "toboggan" comme un silencieux arrière de gti, gti 16s/16v, turbo.d berline normal auquel a été soudé un tube rectangulaire coupé obliquement avec la longueur côté passager de 4,5cm et la longueur côté conducteur de 5,8cm et de largeur 4,9cm et de hauteur 3cm, l'embout complet du silencieux arrière dépasse de 20,5cm côte passager et de 22,8cm

Voilà j'espère que c'est assez compréhensible comme ça, du moins n'hésitez pas à me demander d'autres détails ou explication en espérant que ça vous sera utile pour d'éventuelle réplique

Quelques modifications apportées sur le relevé de Matthew :
un tube rectangulaire coupé obliquement avec la longueur côté passager de 4,5 cm et la longueur côté conducteur de 5,8 cm et de largeur 5,3 cm et de hauteur 3 cm, l'embout complet du silencieux arrière dépasse de 21 cm côte passager et de 22,8 cm .
Mes mesures, longueurs sont hors tout est pris à partir du flasque silencieux d'origine.

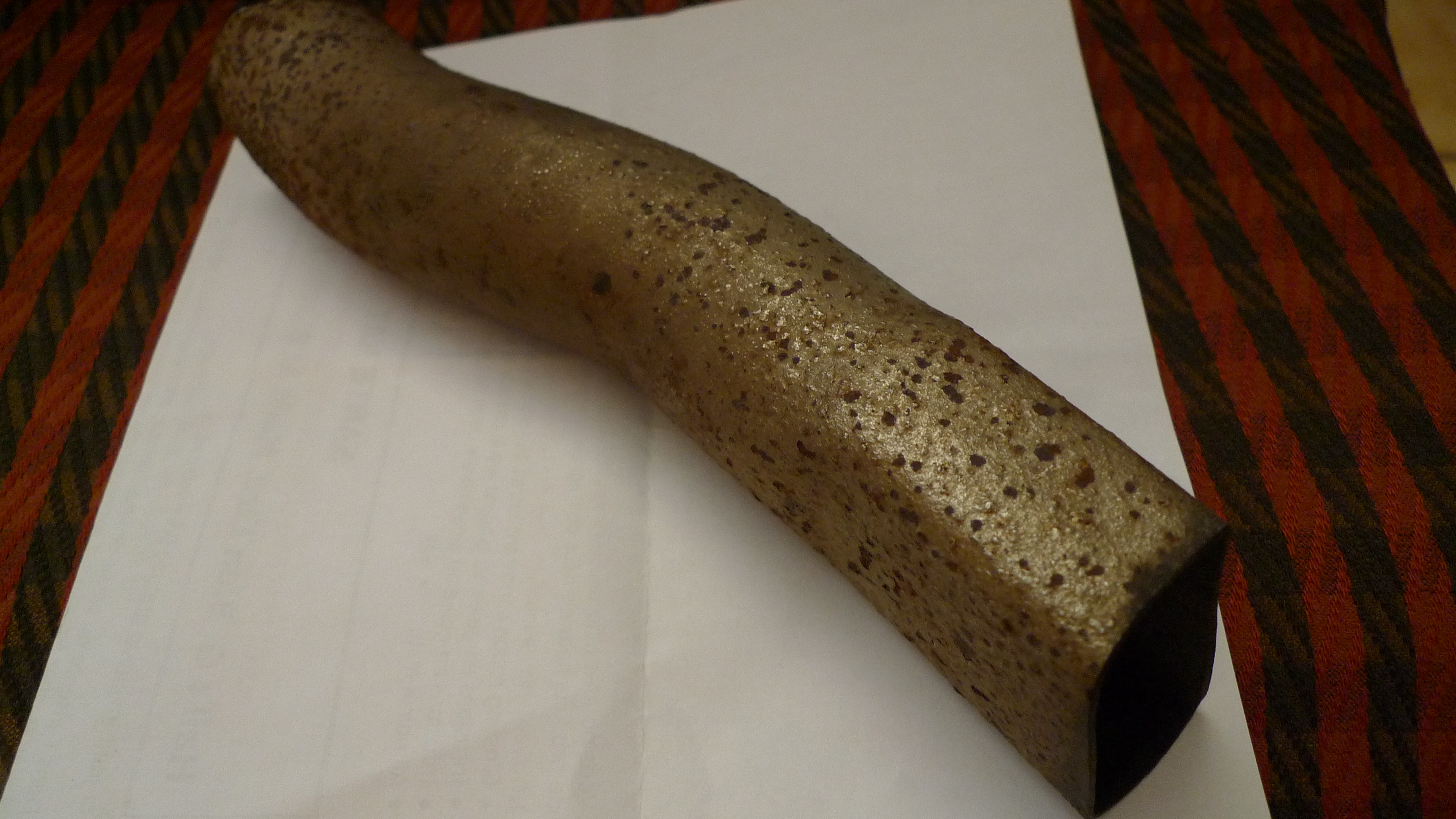

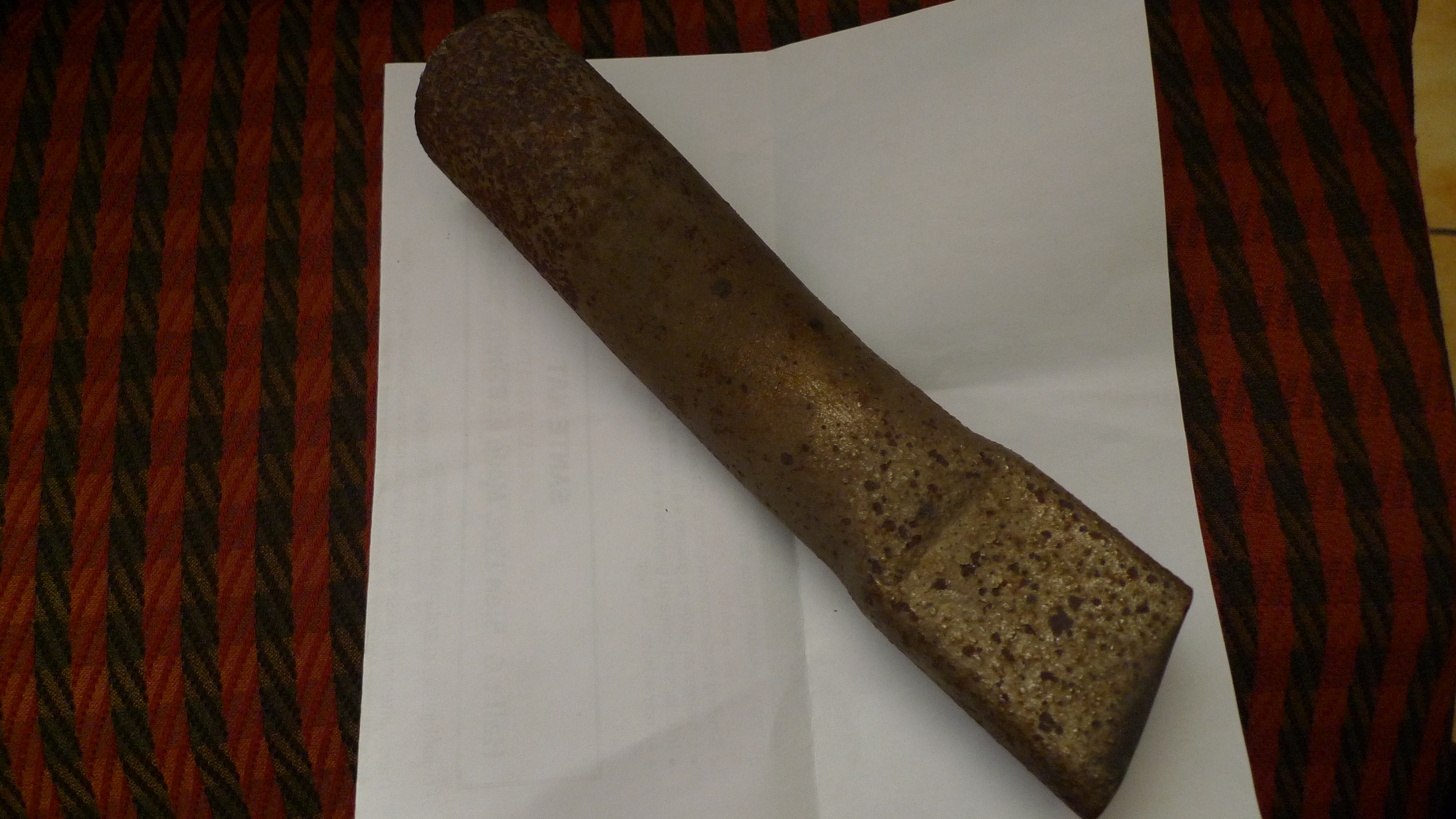

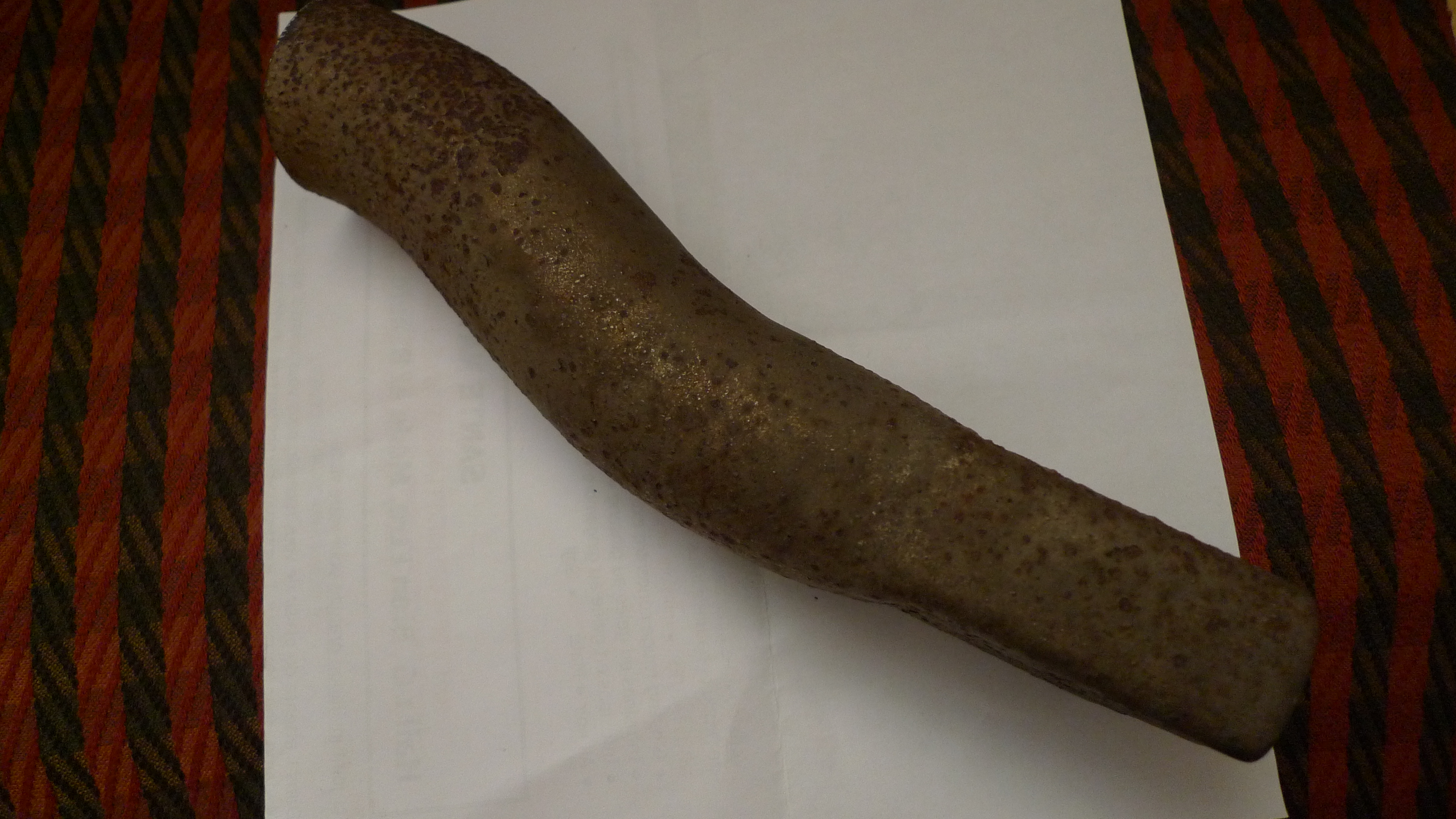

Par contre les photos sont d'un embout coupé sur un silencieux qui n'était pas d'origine PSA
Fichier joint :
Fichier joint :
Fichier joint :

Nickel les photos MisterBXsp

Le silencieux sur lequel j'ai pris les mesures est noir donc je pense qu'il s'agit d'un silencieux d'origine PSA

Pour la largeur de 5,3 cm, tu as mesuré à partir d'où ? Perpendiculairement aux côtés de l'embout ou non ?

<<Pour la largeur de 5,3 cm, tu as mesuré à partir d'où ? Perpendiculairement aux côtés de l'embout ou non ?>>
il n'y a pas trente-six façon de mesurer ! Perpendiculairement aux côtés de l'embout . L'embout qui n'est pas d'origine a une côte similaire ...

Tu pourrais mesurer la longueur oblique qui n'est pas perpendiculaire aux côtés de l'embout si possible ?

Un petit dessin vaut mieux qu'un grand discourt...A vos crayons les gars!

Je crois que ça a marché, j'ai mis 4,9 cm en largeur et non 5,3 cm comme MisterBXsp après à vous de voir

<<Je crois que ça a marché, j'ai mis 4,9 cm en largeur et non 5,3 cm comme MisterBXsp >>
Les 5,3 cm c'est une longueur hors tout, c'est à dire avec l'épaisseur de la tôle des 2 côtés

Le problème c'est que moi aussi 4,9 cm c'est avec l'épaisseur des tôles de chaque côté, d'ailleurs sur le silencieux que j'ai mesuré la tôle fait 1 mm d'épaisseur si ça peut aider

La longueur au niveau de la coupe oblique du silencieux fait 5,1 cm, c'est pour ça que 5,3 cm juste en largeur sur le tien montre bien que nos silencieux respectifs ne sont pas tout à fait identiques après savoir quelles sont les vraies dimensions d'origine, ça mystère ...

Au fait pour le lien posté plus haut, il faut cliquer dans un lien à télécharger à l'intérieur de la page et une fois le deuxième lien téléchargé il faut aller sur la deuxième page de Word pour pouvoir voir toutes les dimensions, en espérant que ça vous sera utile

Je n'ai pas trouvé de tube rectangulaire en 49 mm x 30 mm et 1 mm d'épaisseur mais quasiment puisque dans les sites en dessous il y a des tubes en 50 mm x 30 mm et 1,2 mm d'épaisseur

Liens des sites :

- http://www.codip.fr/tube/172-tube-rectangle.html

- https://batimax-mada.com/tube-rectangle-50x30x1-2x5800mm-noir-8-47kg-net/
