Atari 1040 STF : Problème démarrage. - Page 2

Essaie de gratter un peu les broches du connecteur d'alimentation de la carte mère avec du papier de verre. Elles sont peut-être oxydées. Il se peut aussi que l'un des fils ait un faux contact.

Bon. Je viens de finir mes soudures et de suivre ton conseil Zerosquare.

Je branche vite fait : ça ne fonctionne pas...

J’essaye d’éteindre, j’appuie à peine et là j’entends un petit « crac », comme un bruit d’électricité quoi, et d’un coup il se met à démarrer !

Comme si il y avait en fait un faux contact avec l’interrupteur...

Là il fonctionne en mode ventre ouvert

Je viens de l’éteindre et de le rallumer, il a mis une dizaine de seconde avant de se mettre en route...

Je crois que je vais le laisser brancher une petite demi-heure histoire de voir.

C'est peut-être simplement l'interrupteur qui est naze, en fait.

Comment je pourrais faire pour passer outre le switch ?

Que quand je branche le cable, l’ordi s’allume directement ?

Je viens de bidouiller, je crois vraiment que ça vient de ça, mais pouvoir le démarrer sans le switch permettrait d’être sûr à 100%.

J’ai peur de brancher les mauvais câble ensemble...

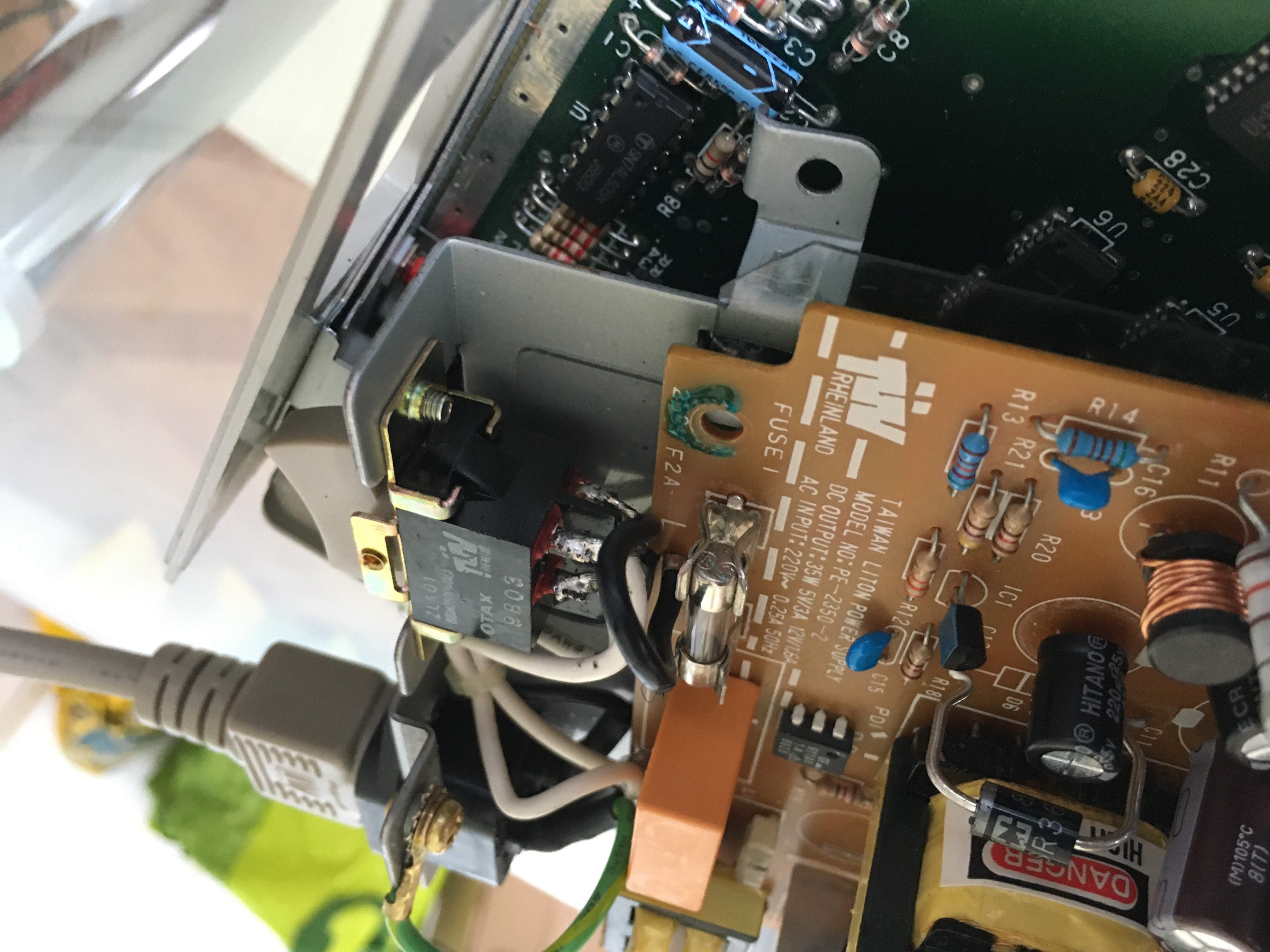

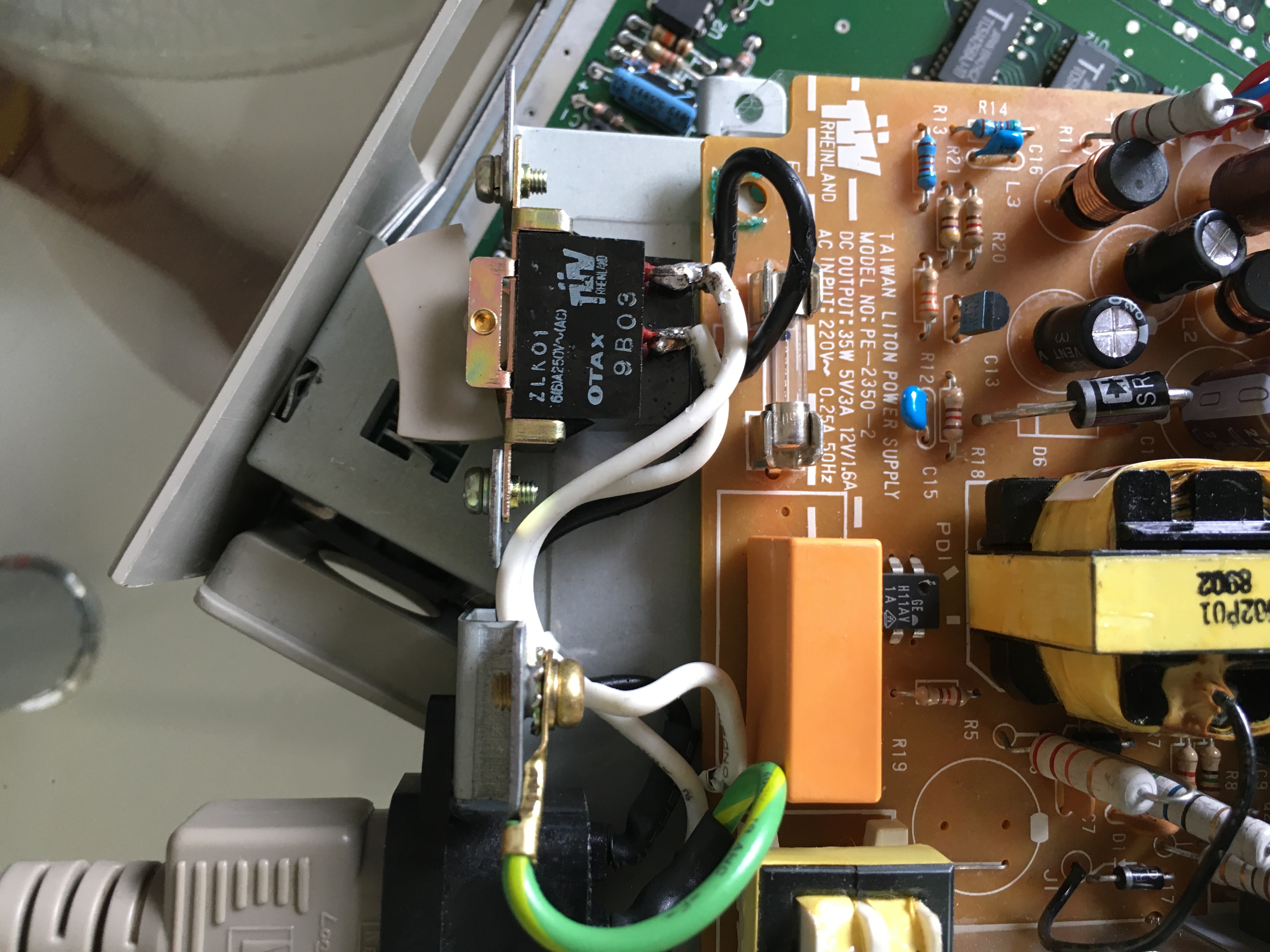

Voilà les photos du switch de près.

Dessoude l'un des fils blanc et ressoude-le sur l'autre borne (celle qui a déjà l'autre fil blanc soudé).

Idem pour les fils noirs.

Bon, je viens de le faire : résultat ça marche pas non plus !

C’est à ni rien comprendre... Ça refonctionne lorsque je refais les soudures, je peux l’utiliser 2-3 fois, puis plus rien.

Obligé de repasser un coup de fer à souder pour que ça refonctionne, mais que quelques utilisation seulement.

Allez, j’abandonne, je pense avoir passé trop de temps dessus.

Si j’ai le courage, j’y retoucherais dans quelques jours.

Merci encore à tous pour votre aide !

TrisdeTras (./30) :
Merci beaucoup pour ton aide Jonas !

Figure-toi qu’hier soir avant de tout laisser en plan, j’ai tenté ce que j’ai vu sur le net : refaire les soudure au dos de la carte d’alim.

Alors, j’ai refait celles qui semblaient « abîmées »

Je rebranche, je test : ça fonctionne ! Whoua !

Tout heureux, je remonte l’Atari correctement, je fais du propre sur mon plan de travail, bref je range.

Et là, le moment où je m’attendais à pouvoir essayer, détendu de tout ça, cette belle machine : bah ça marche plus

Du coup, je pense refaire TOUTES les soudures de la carte alim...

Bizarre bizarre...

Surtout au niveau des connecteurs (et vérifie bien que les connecteurs males et femelles n'ont pas de jeux et font bien contact!

Ça peut aussi être une piste cassée quelque part (malheureusement, ce n'est pas toujours visible à l'œil nu), qui provoque un mauvais contact.

Bonjour à tous,

Merci pour vos réponses.

Après y avoir passé beaucoup (trop ?) de temps, je crois avoir enfin découvert d’où venait le problème :

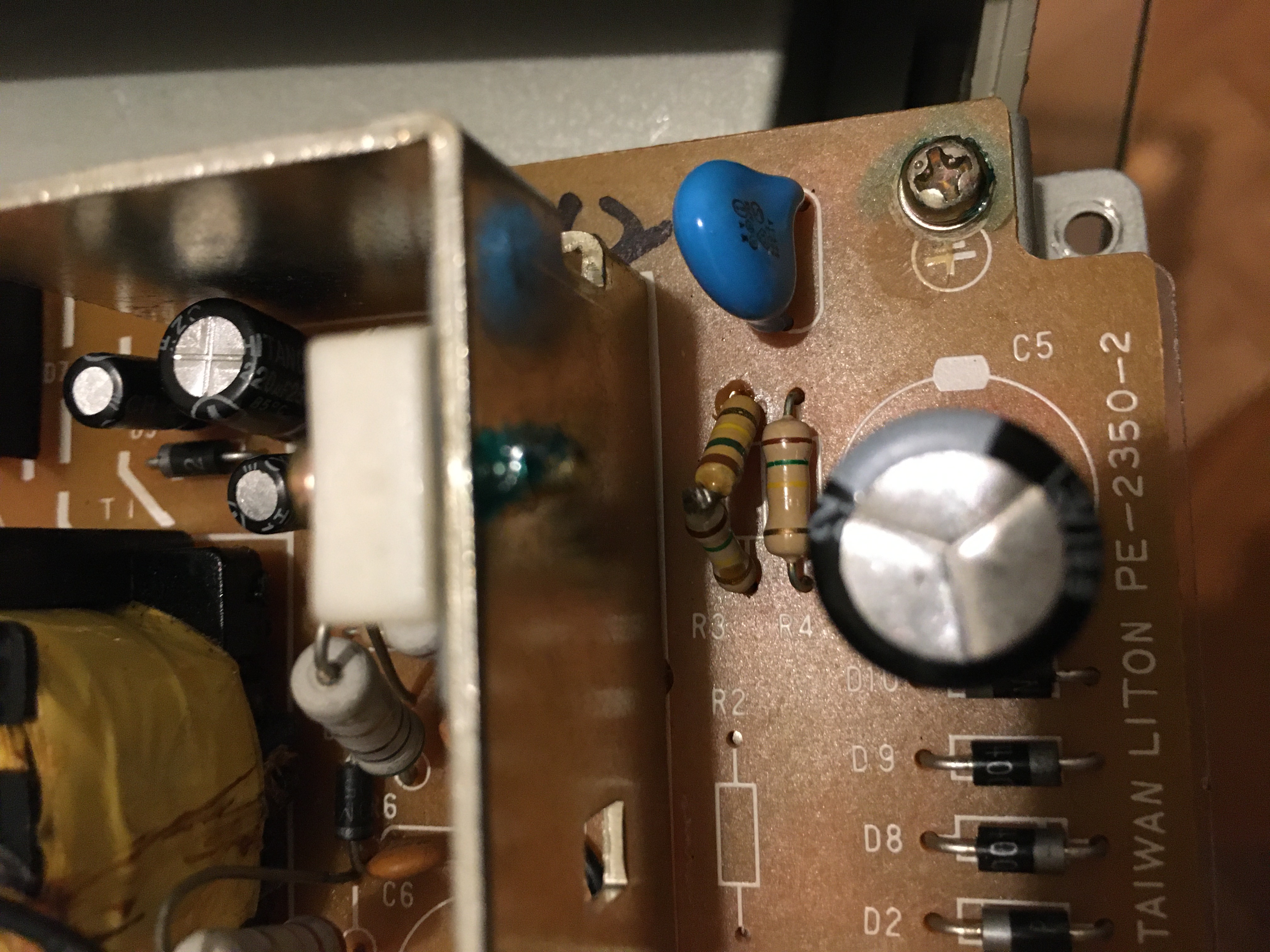

Ces deux résistances soudées l’une à l’autre :



Je n’y connais rien... d’après vous, quel résistances dois-je utiliser pour les remplacer ?

Je touche peut-être enfin au but !

Qu'est-ce qui te fait dire que ça vient de là ?

C’est à dire qu’en fait, lorsque je repasse pour faire les soudures, à force j’ai pu éliminer les endroits qui sont bons.

Il se trouve que maintenant, c’est quand je refais les soudures de ces résistances (et du condensateur à coté puisqu’il est lié, mais il est tout neuf !) que ça refonctionne.

Alors je sais, ça ne signifie pas qu’elles sont mortes, mais peut-être qu’en prenant la résistance qui va bien (d’après mes calculs, ce serait 2X150k ohms, soit 300k ohms.) ça pourrait régler le problème.

En fait, comme tu dois le remarquer, je désespère un peu. Trop envie de jouer à cet Atari !

(En plus j’ai récupéré des disquettes toutes neuves sous blister + 2 lecteurs de disquette pour les essais. Logiquement, je devrais être paré pour jouer des heures avec ça !)
