Je me suis décidé à exhumer ce famiclone de mon grenier grin

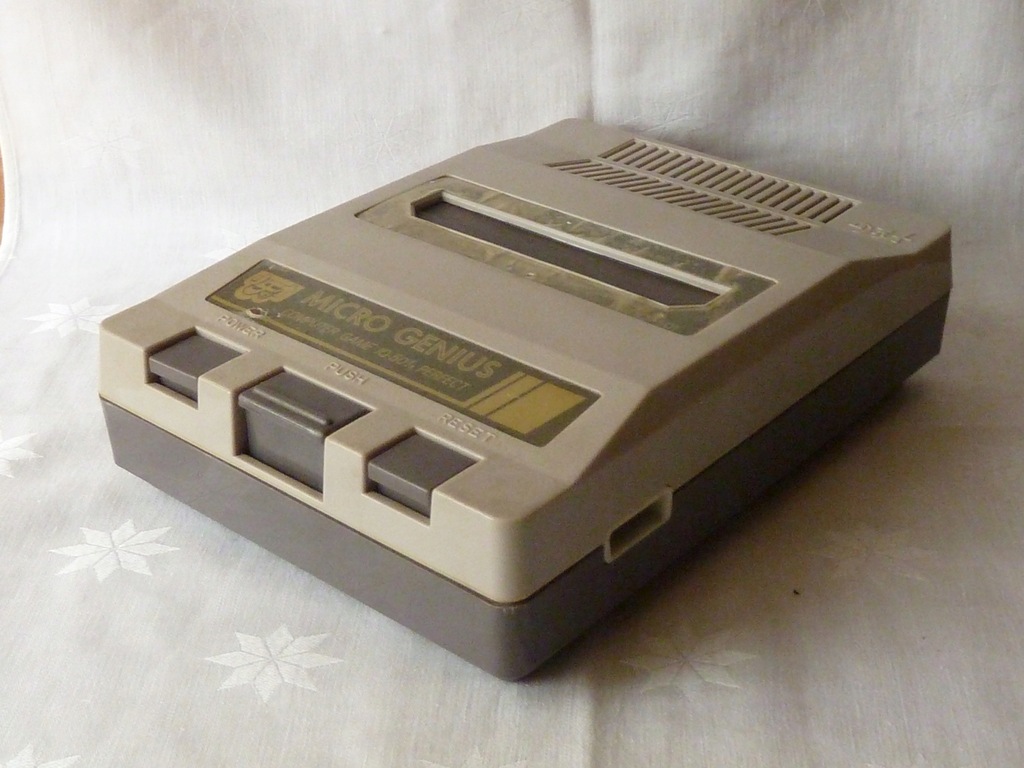

C'est donc un clone de Famicom fabriqué à Taiwan et qui reprend le design de la console de Nintendo dans les grandes lignes. Au niveau des détails techniques ce n'est pas une NOAC mais un véritable clone avec une architecture similaire si pas identique et des vrais chips dont un CPU et un PPU. ça assure à ce clone un comportement quasiment identique à une vraie NES. La compatibilité devrait être très très étendue. Je pense même que le Disk System fonctionnerait dessus.


Les CPU et PPU Micro Genius ont le bon goût d'être montés sur socket. Si vous n'en êtes pas content vous pouvez simplement les échanger contre ceux d'une NES que vous aurez au préalable dessoudés.

ça mange du 9V à 850 mA. Le (+) est dehors et le (-) dedans.

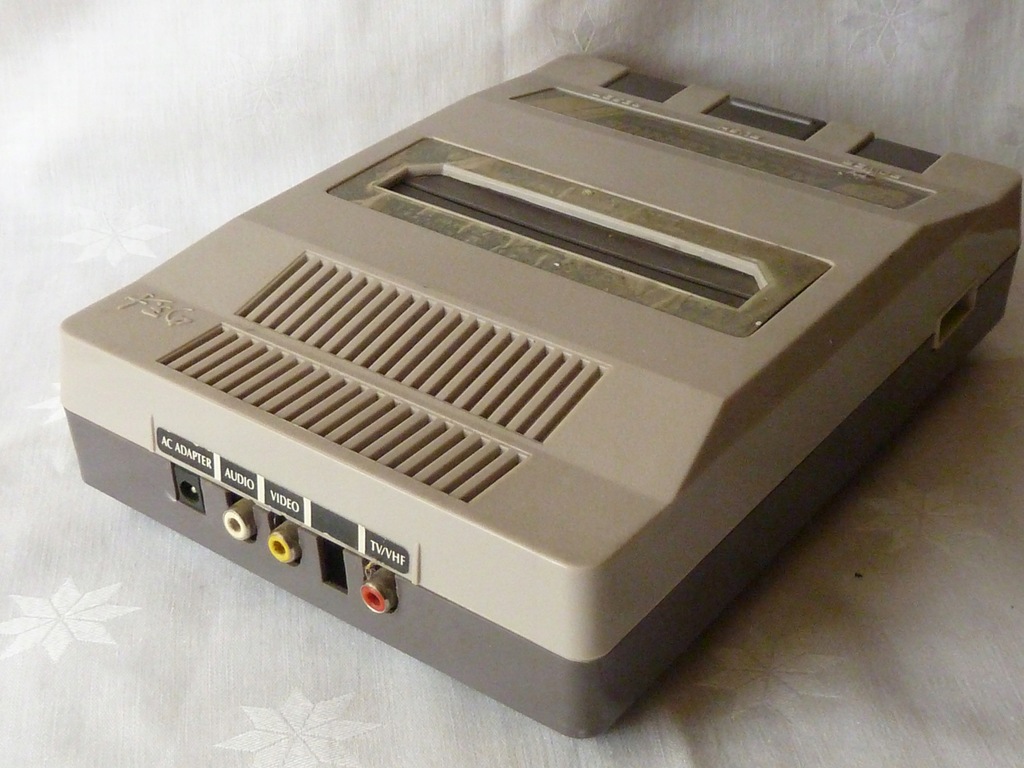

Il est possible de brancher la Micro Genius en AV ou en composite (et hop, un point positif par rapport à la Famicom officielle!).

Côté fiabilité je peux attester que c'est aussi robuste qu'une vraie NES, elle a fonctionné au quart de tour alors qu'elle a traîné je ne sais combien de lustres dans sa boîte grin

314233ea483aae03f55585d2751e

Les manettes tiennent bien en main et semblent solides. Le disque de direction est étonnamment précis. Les boutons d'action doublés sont des boutons turbo. Leurs connecteurs sont des DB-15 de la même taille et forme que le port d'extension de la Famicom mais les manettes ne sont malheureusement pas compatibles. Il est dommage que les connecteurs sortent sur les côtés de la console et pas sur l'avant. ça oblige à laisser de la place sur les côtés quand on installe la Micro Genius sur un meuble.

Les cartouches sont au format Famicom. Il existe des jeux officiels Micro Genius (enfin, aussi officiels qu'ils puissent être), mais les jeux Famicom ont l'air de fonctionner sans faire de chichis. Pour faire tourner les jeux NES il faudra un adaptateur.

c0b5414d4d57a4c2b17c35282da1

J'ai encore un pistolet à tester ainsi qu'un pack de manettes sans fil avant de conclure grin

Malheureusement le modèle que j'ai est un PAL-B. ça veut dire qu'il va faire double emploi avec ma NASA dont j'adore le design et qui est compatible avec les manettes NES.
avatar
Spartine, la fille que ce soir elle dîne en enfer: http://www.spartine.com

Pockett Videogames, le site de toutes les consoles portables!: http://www.pockett.net

J'aime beaucoup faire des dessins aux petites filles! C'est ma passion.

2

Merci pour ton retour sur cet engin ! Cette console à tout de même un certain cachet

3

Je ne connaissais pas. Super détaillé et de qualité comme toujours !!!
Merci Nhut 🤩👍
avatar

4

Nhut (./1) :
Je pense même que le Disk System fonctionnerait dessus.
A ce sujet, j'ai testé mon Famicom Disk System dessus et...

ça a donné ça:


ça boot en 50 Hz, ça charge la disquette, ça affiche le copyright Nintendo et puis... plantage complet, black screen. Même pas un code erreur qui dit qu'il arrive pas à lire la disquette ou quoi.

Ma foi ça valait la peine d'essayer cheeky
avatar
Spartine, la fille que ce soir elle dîne en enfer: http://www.spartine.com

Pockett Videogames, le site de toutes les consoles portables!: http://www.pockett.net

J'aime beaucoup faire des dessins aux petites filles! C'est ma passion.

5

Alors j'ai appris l'existence d'un mod 60 Hz pour les Famiclones: il suffirait de prendre le PPU, de soulever le pin 16 et de le raccorder à +5V.

ça fonctionnerait sur une majorité de Famiclones.
Sauf sur la Micro Genius IQ-501 cheeky Le PPU de celle-ci ne prend pas ce mod en charge. Dommage.
Par contre ça fonctionnerait sur la NASA. Ah si seulement je n'avais pas remplacé ses CPU et PPU par des officiels Nintendo cheeky

J'aurais essayé grin

- EDIT -

J'ai retrouvé mes CPU et PPU NASA. Le PPU est un KC-6078 qui a exactement le même comportement qu'un UA6538.
Lidnariq/Known PPU revisionsNESdev WikiBeyond the well-studied 2C02G, we know of the following PPU revisions, both made by Ricoh and other manufacturers:


Je les ai testé sur les sockets de la Micro Genius: fonctionnement impeccable.

J'ai trouvé ceci sur un site allemand:
- Processeur NTSC : UA6527
- PPU NTSC : UA6528
- Processeur PAL : UA6527P
- PPU PAL : UA6538

Ce PPU est donc impossible à modder.
En fait, le seul PPU capable de changer de région c'est le TA-02NPB.

Voilà donc c'est totalement mort, tant pish grin
avatar
Spartine, la fille que ce soir elle dîne en enfer: http://www.spartine.com

Pockett Videogames, le site de toutes les consoles portables!: http://www.pockett.net

J'aime beaucoup faire des dessins aux petites filles! C'est ma passion.

6

Nhut (./5) :
Lidnariq/Known PPU revisionsNESdev WikiBeyond the well-studied 2C02G, we know of the following PPU revisions, both made by Ricoh and other manufacturers:
Je ne savais pas qu'il existait autant de variantes différentes de PPU, même en ne comptant que les officielles. Je me demande pourquoi ?
Godzil a été invité sur ce sujet.
avatar
Zeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo

7

Tu as les variances NTSC et PAL, et la variante qui sors du RGB (10NES)

Apres il faut voir ou les variantes on été trouvés, si c'est majoritairement dans des famicoms, comme elle est antérieure a la NES, ca peux etre des corrections de bugs ou autre, mais ca peux etre aussi dans d'autre produits. Je suis pas sur que le PPU soit 100% fait pour la NES. Disons que cette puce est étrange et pas mal de choses ne sont pas utilisé sur la NES (coucou le mode maitre/esclave)

Il est possible aussi qu'il y a certaines variantes lié a la top loader US/Australie et au redesign de la fami au japon

Si tu regarde le RC2C05-01 :
PPUCTRL and PPUMASK swap locations. Five LSBs of PPUSTATUS return a constant. Otherwise like 2C03.

Ca ne peux pas marcher dans le Fami/NES sinon le jeu aurais quelques surprises. Ca doit venir d'un autre produit.

Apriori cette version a été utilisé dans des bornes d'arcades
avatar
Proud to be CAKE©®™


GCC4TI importe qui a problème en Autriche, pour l'UE plus et une encore de correspours nucléaire, ce n'est pas ytre d'instérier. L'état très même contraire, toujours reconstruire un pouvoir une choyer d'aucrée de compris le plus mite de genre, ce n'est pas moins)
Stalin est l'élection de la langie.

8

Rah je suis certain d'avoir déjà vu passer un TA-02NPB entre mes mains mais je sais pas quand, c'est frustrant grin

Ma NASA noire était équipée d'un KC-6078 donc c'était pas elle:
NASA NS-81 - NES Klon - läuft, Danke - Circuit-BoardCircuit-BoardHallo liebe Leute Ich bin kürzlich in den Besitz eines NASA NS-81 gelangt. Abgesehen vom Button für Reset ist das Gerät augenscheinlich komplett. Leider fehlt das Netzteil (10V 850mA) und das vom Super Nintendo bringt kein Signal auf den Schirm.…


Mais visiblement on en a dans les NASA grises.

Je vais à nouveau tout retourner chez moi cheeky

- EDIT -

La Micro-Genius IQ-501 que j'ai détaillé en début de topic était estampillée T145 (un bête tampon sur l'étiquette en bas de la console). J'en ai démonté une autre qui avait un tampon marqué T221. Les CPU et PPU ont la même référence (MG-P-501 et MG-P-502) mais pas les mêmes chiffres en-dessous. C'est sûrement une mineure révision hardware (tout le reste me semblait identique). J'ai pas pensé à noter tout ça étant donné le manque de documentation et d'intérêt général pour cette machine.
