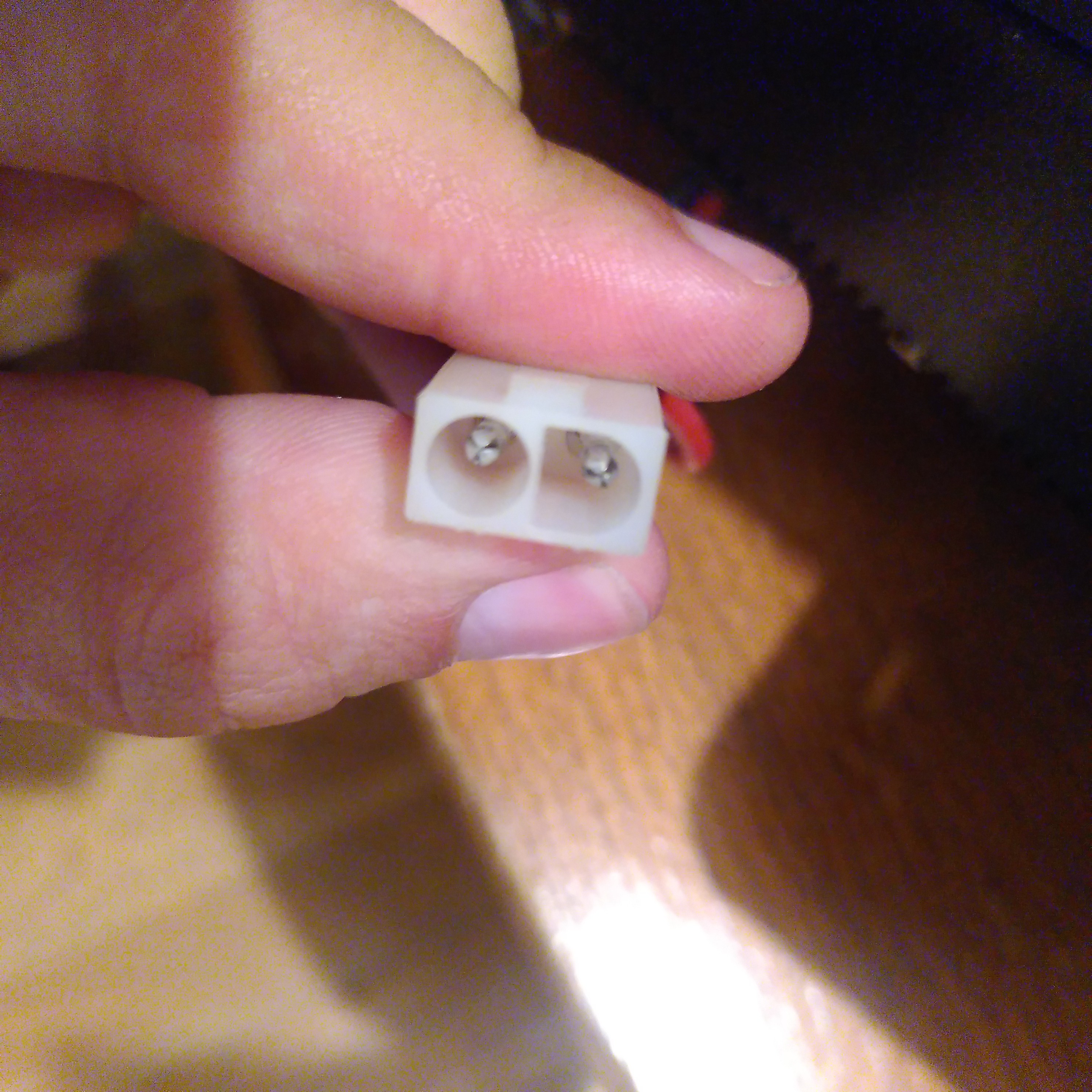

Quelqu'un saurait-il reconnaitre ce connecteur ? Je cherche son équivalent inverse pour alimenter une machine bien sympathique et très peu documentée. Elle date des années 90 et s'installait dans une voiture si ça peut aider à délimiter le sujet. Idéalement j'aimerai ne pas modifier son connecteur pour le remplacer par un autre type plus facile à trouver.

Merci d'avance !

EDIT: dimensions de la face du boitier 14x7mm (écartement des broches autour de 7mm)
avatar
"If you see strict DRM and copy protection that threatens the preservation of history, fight it: copy the work, keep it safe, and eventually share it so it never disappears. [...] no one living 500 years from now will judge your infringing deeds harshly when they can load up an ancient program and see it for themselves."

Benj Edwards - Why History Needs Software Piracy

- - -
Achat ou échange: topic de mes recherches Meilleur smiley = #helico# Obligatory XKCD

2

J'ai pas trouvé de correspondance exacte. Ça ressemble beaucoup aux connecteurs Tamiya et mini-Tamiya, mais c'est pas ça, la forme des découpes n'est pas la même :
Tamiya_Connector.gif mini-tamiya-connector-pack-female-pololu-1936-02.jpg
