Je me gratte la tête sur un problème électrique. Je dispose d'un tester de prise électrique (SK200) assez basique qui m'a permis notamment de détecter des problèmes d'inversion de neutre et de phase dans des prises murales dans un précédent appart. Il me sert rarement mais il a toujours fait le job. C'est pas un truc qui vaut particulièrement cher mais jusqu'à lors il a toujours bien fonctionné.

Là j'ai une multiprise neuve, acheté en boutique en France et disposant de marqueurs CE et NF donc a priori réglo. Elle dispose d'un interrupteur principal qui coupe le courant (juste la phase) au 5 prises d'un coup, et un interrupteur par prise qui coupe juste la phase d'une prise. Or quand je branche le testeur dessus il m'annonce un "N-fault" soit a priori un défaut sur le neutre. J'ai ouvert le bazar et ne vois rien de spécial dessus et le câble est bon (continuité dans tous les fils, pas de court circuit apparent entre terre et neutre/phase ou entre phase et neutre). En outre ce que je trouve bizarre c'est que malgré que tous les interrupteurs soient à off, le testeur fonctionne (et indique l'erreur) et en effet quand je mesure la tension aux bornes des prises j'ai 5.8VAC les 2 interrupteurs à off, 6.4VAC avec juste le principal à on, et 7.3VAC juste celui de la prise à on (et bien sûr 240VAC quand les deux sont à on). M'étant dit que c'était peut être les ampoules dans les interrupteurs qui fuitaient j'ai coupé le neutre sur l'ensemble des interrupteurs (les lampent ne fonctionnent plus donc) et c'est pas mieux j'ai toujours l'erreur "N-fault".

Quelqu'un ici a-t'il une idée de l'origine du problème?

(ci-dessous une photo de l'erreur mais aussi de l'état (bon) de la prise murale sur lequel je branche la multiprise)

Erreur de câblage dans la multiprise (du coup, les interrupteurs coupent le neutre au lieu de la phase) ?

Il faudrait tester la prise sur laquelle tu connectes la multiprise. La phase et le neutre sont peut-être inversées. Sinon, ça peut être la connexion des fils dans la prise mâle de la multiprise qui a un problème.

Zerosquare (./2) :
Erreur de câblage dans la multiprise (du coup, les interrupteurs coupent le neutre au lieu de la phase) ?

RHJPP (./3) :
Il faudrait tester la prise sur laquelle tu connectes la multiprise. La phase et le neutre sont peut-être inversées. Sinon, ça peut être la connexion des fils dans la prise mâle de la multiprise qui a un problème.

J'ai eu ça sur mon ancien appart sur quelques prises murales mal cablées et les led pour la phase et le neutre sont toutes deux rouges, ici seule celle pour le neutre l'est donc c'est autre chose.

Pas sûr d'avoir pigé. Le testeur indique la même chose quelle que soit la position des interrupteurs ? Il y a une pile dedans, ou il est alimenté par le secteur ?

Avec les interrupteurs coupés, que donne une mesure de tension terre-phase et terre-neutre sur les prises ?

Bonne question pour le testeur. Il n'est pas démontable (thermo-soudé je dirai) donc je ne peux pas le vérifier. Pour le reste je vais checker mais en tout cas à vide je n'avais pas de court circuit entre ces 3 là. Peut-être que le prbolème de cette énergisation viendrait de rails à l'intérieur de la multiprise qui feraient antenne et donc induirait un courant ?

Tous interupteurs fermés j'ai 0,009V entre la terre et le neutre et 238VAC (!) entre la terre et la phase, je vais l'ouvrir et démonter le câble pour voir si ça vient pas de lui



Pour info sur une autre multiprise avec un interupteur principale (et pas individuel) je n'ai pas le même comportement donc je pense bien que le problème vient de cette multiprise et je veux savoir ce qui merde, même si j'en viens à ne pas l'utiliser (ce qui serait dommage car elle est joli avec ces couleurs quasi bruniesques !)

Donc c'est bien ce que je pensais : ils ont câblé les interrupteurs du côté neutre au lieu du côté phase. C'est dangereux, et ça mériterait d'être signalé au fabricant.

(Et accessoirement, c'est de toute façon une mauvaise idée d'utiliser des interrupteurs unipolaires pour faire des économies, car les prises installées avec une inversion phase/neutre ne sont pas rares en pratique.)

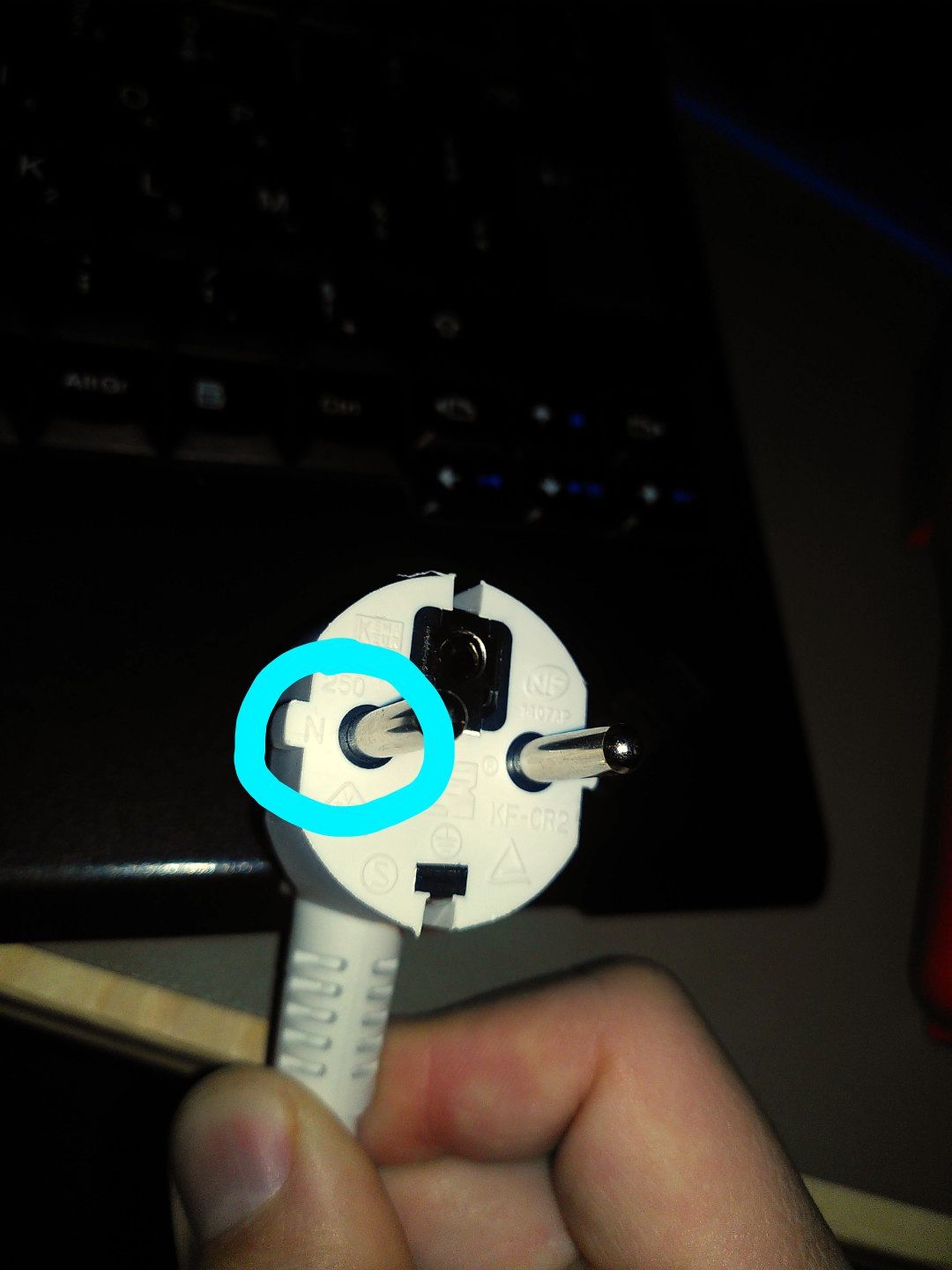

Oui c'est bien ça, ils ont branché le fil bleu du neutre sur la broche de la phase et la broche marron sur la broche du neutre et il y a même un N (pour le neutre j'imagine) moulé à côté de la broche normalement dédiée à la phase sur la prise, le tout au côté d'un moulage du logo NF...



Pour rappel voici le brochage français CEE7 : https://en.wikipedia.org/wiki/CEE_7

La ref de la prise est KF-FS605k6 avec aucun nom de fabricant à l'horizon mais une mention d'un importateur "GEFOM F-43110 Aurec/Loire". je me demande où je pourrai faire remonter cette non conformités car clairement c'est dangereux (je l'ai achetée l'été dernier dans une petite superette du sud et je n'ai plus le ticket donc je ne me ferai jamais rembourser mais c'est pour le principe !).

(du coup si quelqu'un connait une marque qui propose une multiprise de 5 ou 6 prises avec interrupteurs individuels coupant phase et neutre et un interrupteur principal (point bonus si elle propose des prises colorées bruniesques) et bien qu'il-elle n'hésite pas à partager !)

Je valide la prise Brunniesque !

Je seconde le fait de faire remonter au fabricant. En plus de ça, y a pas moyen de la recâbler toi-même ?

Légalement c'est l'importateur qui est responsable de la conformité, donc tu peux les contacter, c'est à eux de se débrouiller avec le fabricant pour corriger le problème.

Du coup il se passe quoi quand t'achètes un truc sur Aliexpress et y a un accident ?

Ou, plus pernicieux, quand un particulier vend un truc dangereux qu'il a acheté 2 sous en Chine, en France via Amazon ?

Brunni (./11) :
Je valide la prise Brunniesque !

Je seconde le fait de faire remonter au fabricant. En plus de ça, y a pas moyen de la recâbler toi-même ?

J'y ai pensé mais il y a une partie qui est sertie et non soudée et je n'ai pas le matos pour le faire du coup si je soude et que derrière il y a une merde genre incendie je ne serai pas couvert, du coup je préfère ne pas y toucher. C'est là que je me dis qu'il manque vraiment une offre de prises de qualité, modulaires (ça serait sans doute chiant à certifier) et pas hors de prix pour un quidam qu'on pourrait composer nous même.

C'est fou qu'il faille dépenser autant pour ne pas incendier sa maison quand-même…

Je pense qu'il y a quand même des options suffisamment sûres mais moins chères

Brunni (./13) :
Du coup il se passe quoi quand t'achètes un truc sur Aliexpress et y a un accident ?

Ou, plus pernicieux, quand un particulier vend un truc dangereux qu'il a acheté 2 sous en Chine, en France via Amazon ?

Ben en théorie, c'est AliExpress / Amazon qui est responsable.

En pratique, au pire j'imagine qu'ils s'en tireront avec une petite tape sur les doigts et déréfenceront le produit ou le fournisseur. Mais ça changera pas grand-chose, parce qu'il y en a 1000 autres tout aussi dangereux qui continueront à être vendus.

Oui bien sûr il y a de la qualité à prix normal, mais le segment d'une multiprise modulaire de qualité à prix abordable ets à mon sens vide de toute entreprise. Ça pourrait être marran d'acheter un chassis sur lequel on choisirai interrupteurs et prises (le cauchemar à certifier étant : une prise UK à côté d'une prise EU). À quand une multiprise Framework ?

Je sais pas si t'en vendrais assez pour que ça vaille le hip, mais c'est une idée cool

Vous n'avez pas compris le génie de cette multiprise. Elle est spécialement conçue pour les prises montées à l'envers!

Oui j'allais dire, tu peux pas juste recabler la prise murale à l'envers ?

Déjà, ce genre de "solution" est une bombe à retardement : dans 5 ou 10 ans, est-ce que tu te souviendras encore que la prise murale et la multiprise ne doivent être utilisées que toutes les deux ensemble ?

Et par ailleurs, les interrupteurs de la multiprise se retrouveraient certes côté phase, mais il y aurait une inversion phase/neutre sur les prises. Donc pour les appareils qui incluent leur propre interrupteur (unipolaire), ce dernier se retrouverait côté neutre, ce qui ne fait que déplacer le problème.

Ben oui il faudrait aussi recâbler les appareils que tu branches dessus, ça va si c'est pour des trucs qui restent tout le temps branchés !

Vu que c'est visiblement pas évident, ma suggestion était bien sur de l'ironie. C'est aussi simple de bien recâbler la multiprise que la prise, autant faire les chose bien.
