Le rétro-éclairage WonderSwan existe! Je l'ai fait!! - Page 3

Je viens de relire... T'es au courant que seul le modèle N/B peut être rétro-éclairé?

Un Japonais a fait son frontlight SwanCrystal avec une GBA SP.

Démontage de la GBA SP et récupération du frontlight.

Démontage de la SwanCrystal et aménagement de la coque.

Montage du tout et Dicing Knight dans le noir complet.

Le résultat n'est pas mal du tout

http://ayasuke.exblog.jp/9517880/

Bouhouhou

Euh mais Nhut, tu parles japonais ? Comment tu fais pour dénicher ce genre de trucs ?

Non, je cherche d'abord comment s'écrit "WonderSwan" en japonais (merci Wikipedia):

ワンダースワン

Puis je cherche ça dans Google

J'ai rallumé ma Swan backlight pour voir et à mon grand désarroi j'ai constaté une baisse du contraste de l'écran Même en poussant la molette de contraste à fond l'image reste trop claire. Mon vieux Palm N/B fait la même chose et j'ai mis ça sur le compte du vieillissement du matériel. C'est un condo qui a mal vieilli comme sur Game Gear ou c'est mon backlight qui a flingué un truc dans la console?

Ben à moins que tes piles soient HS parce que ton backlight a trop pompé, y'a pas de raison qu'il y ait de rapport à mon avis

Possible que ce soit un condo, en effet (quoique la Swan est plus récente que la Game Gear, quand même).

En fait j'ai démonté mon backlight pour le rééxaminer, puis je l'ai remonté. La console ne s'est pas allumée. J'ai redémonté et j'ai remonté le tout et la Swan a bien voulu booter. C'est là que j'ai vu que l'image était moins contrastée J'ai du faire un court-circuit quelque part qui a fondu un condo... Crap.

M'enfin heureusement qu'elle m'avait pas coûté cher (8 ou 9€ FDPin je crois)

EDIT: rouverte derechef

En fait c'est ma faute, j'ai - je ne sais trop comment - fait un trou au niveau de la nappe reliant l'écran à la mobo, coupant net l'une des pistes. L'écran fonctionnait toujours, mais son contraste était beaucoup moins important. En chipotant avec un tournevis j'ai réussi à rétablir le contact mais ça a l'air über fragile comme réparation.

Et tant que la Swan était ouverte, j'ai rajouté une armature métallique (isolé de la mobo par une couche de scotch) autour de l'ensemble backlight-écran pour le solidariser en un bloc (avant, le truc était posé en vrac dans la console, cf. photos), et j'ai très légèrement retravaillé la coque avant pour gagner un ou deux dixièmes de millimètres.


(normalement il y a 3 filtres, j'en ai viré un pour gagner de la place)

A présent le LCD est en contact très étroit avec le backlight. Les défauts résultant de mes mauvaises manips' (griffes sur le LCD) sont devenus invisibles. Le gros point noir synonyme de pression appliquée sur le LCD a disparu. En gros il est devenu parfait

Bon maintenant il va de soi que je n'y chipoterai plus J'ai fait à peu près toutes les améliorations possibles: rajout d'une résistance en série, effacement des griffes, finition meilleure aussi bien du backlight que de l'extérieur (la console ferme bien, pas de hiatus)... Et surtout j'ai trop les boules de re-niquer la nappe

Photos bientôt si vous voulez (mais uniquement de l'extérieur hein ).

Le boulot est plutôt propre, si on compare avec les photos de la première page



Le backlight est moins puissant (merci la résistance), plus doux (merci l'armature métallique qui maintient tous les éléments du backlight bien en place), plus homogène (le coin supérieur droit de l'écran est bien éclairé). Oui enfin on dirait pas que c'est plus doux, mais en vrai ça l'est vraiment



Le test sur un écran blanc: les griffes résultant de mes mauvaises manips sont devenues beaucoup moins visibles. Et c'est pas parce que la photo est un peu floue



Les griffes sont quasiment invisibles.



Enfin, tant qu'on regarde l'écran bien à 90°, sinon ça redevient un peu apparent

Côté finition externe de la console, ça tient bien en un bloc, il n'y a plus de jeu entre les deux moitiés de coque.
La lumière ne se barre plus sur les côtés (du côté de l'ergot en plastique qui maintient le compartiment pile) grâce à l'armature métallique qui retient la lumière.
Quand je serre les vis je ne vois pas les signes de souffrance du LCD (taches sombres).
Quand j'appuie sur les boutons non plus.
ça fait beaucoup moins "toc", du coup.

Voilà c'est tout.

A présent que j'ai fini de peaufiner le bazar, j'arrête de vous emmerder

Ah non, va falloir encore que je teste l'autonomie du brol avec la résistance en 47 ohms

Prochain défi: le frontlight WonderSwan Color.

Joli !

J'avais pas envie d'ouvrir un topic exprès pour ça

Comme vous (ou "tu", j'ai l'impression qu'il n'y a plus que ZS qui me lit ) le savez, j'ai laissé tomber la piste du backlight pour la Swan Color, et le frontlight bien que possible souffre du problème de disponibilité de la plaque conductrice de lumière. Mais ça veut pas dire pour autant que j'ai renoncé à jouer à la Swan Color dans le noir, loin de là

Voici ce que je me suis bricolé dernièrement (photos pourries, téléphone portable vietnamien toussah):

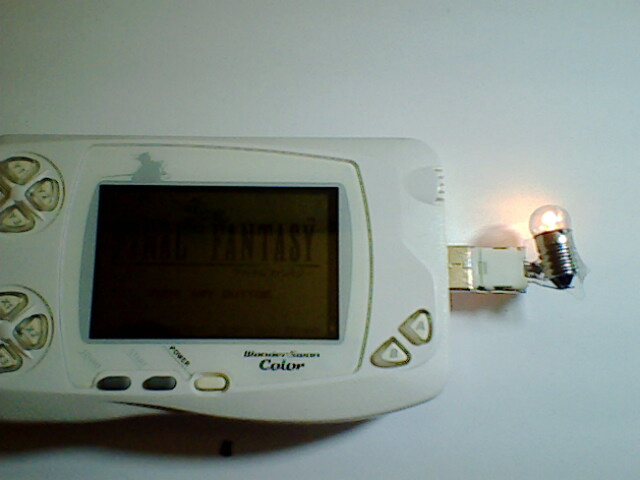

Mais qu'est-ce donc qui brille là?


On dirait une ampoule...

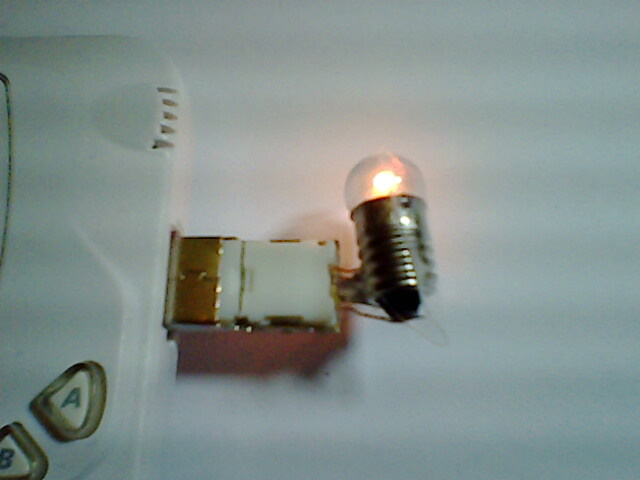

Ma parole, c'est vraiment une ampoule!

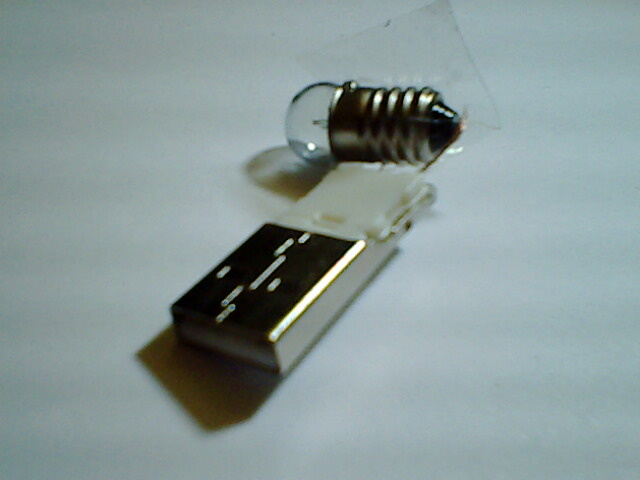

Et elle tient toute seule grâce à une prise USB!

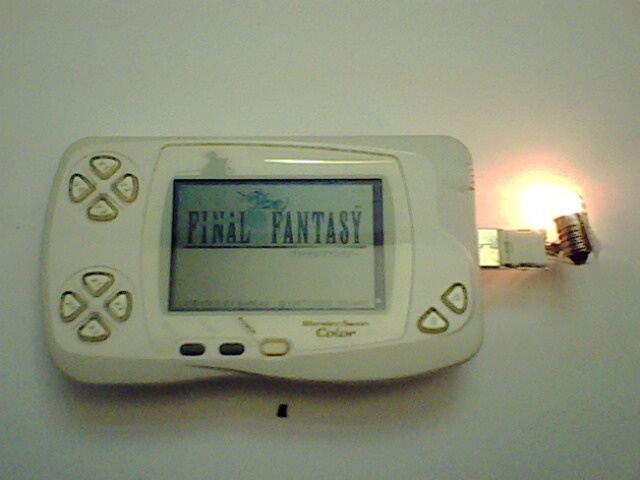

Vous (tu? ) auriez compris que je tente la fabrication d'une wormlight WonderSwan. J'ai justement une wormlight GBA qui traîne dans un coin
Les pins Swan qui balancent 3V ont été repérées grâce à mon travail sur le backlight (ce sont les mêmes sur Swan N/B et Color), j'ai remarqué que les pins d'une prise USB mâle tout à fait ordinaire s'alignaient plus ou moins correctement avec elles. Il a donc suffi de choper un prise USB et d'en tordre légèrement les pins pour qu'elles fassent bien contact.

Etapes suivantes:
- souder la wormlight GBA sur la prise USB
- couler du plastique autour de la prise USB pour qu'il n'y ait plus de jeu (parce que là c'est encore hautement instable)
- éventuellement corriger l'une ou l'autre faute de design ou de conception (rajout de résistance par exemple)
- PROFIT!

To be continued

Non non je te lis aussi xD

Ché pas pour les autres mais en tout cas moi je te lis, oui

Évite quand même de faire joujou trop longtemps avec ton ampoule, la pauvre petite alimentation qu'il y a dans la Wonderswan risque de souffrir
(et si elle tient le coup, c'est la pile fera pas long feu )

Le port de la GBA alimente en 5 volts, celui de la Wonderswan en 3.3 volts, donc ça brillera moins fort, mais du coup pas besoin de rajouter de résistance, tu peux brancher direct. Bon par contre faut espérer que la tension de seuil de la LED du Wormlight soit inférieure à 3.3 volts (genre pas 3.6 volts comme certaines), sinon ça s'allumera pas du tout.

Si tu veux un montage plus propre et plus solide que du plastique fondu (en plus, certains plastiques dégagent des vapeurs toxiques quand ils chauffent, donc c'est moyen) : tu récupères une moitié de câble ou de rallonge USB, tu achètes un peu de gaîne thermorétractable au magasin d'élec le plus proche, tu dénudes les fils de chaque côté, et zou.


(au passage, faudra penser à créer un mot pour désigner ton attirance par tout ce qui fait de la lumière... photophilie ? phototropie ? )

Oui oui, l'ampoule c'est juste pour tester et illustrer, j'avais pas de LED sous la main

En fait le plastique fondu c'est pour ajuster la prise USB dans le port Serial de la Swan. A la base l'USB c'est pas fait pour ça, il y a beaucoup trop de jeu. Il suffit de toucher juste un peu à la prise pour éteindre l'ampoule. Il faudrait que j'arrive à bien caler l'USB dans le Serial et ce sera nickel.

(j'avais pensé à la peur du noir, la "négrophobie" mais j'ai peur que ce soir mal interprété donc va pour la photophilie )

(EDIT: argh "photophile" désigne un passionné de photographie, et "phototrope" c'est des organismes tirant leur énergie de la lumière )

(EDIT 2: j'ai trouvé. "Aphotophobe": qui n'aime pas l'absence de lumière. "A" privatif, "photo" = lumière et "phobe" = qui n'aime pas )

Pas mal

(si on se base sur des mots latins, on peut faire aussi rétrolumimanie : l'obsession de rétro-éclairer tout et n'importe quoi )

Ca c'est chouette comme nom

je te lis aussi ^^

-

Le seul problème c'est pour trouver des plaques lumineuses transparentes pour la lumière...

Apparemment comme appareil grand public qui utilise un frontlight, il n'y a que la GBA SP, et ça se vend encore trop cher en occasion pour que je m'amuse à la massacrer Les GBA SP HS sont bizarrement trop rares. Les gens les jettent ou quoi? Et quand j'en vois sur ebay ou autres elles sont trop chères.

EDIT: un petit tuyau pour vous.

Achetez vos GBA SP sur ebay UK, je viens d'en avoir deux en parfait état de marche pour 30€ FDPin (les deux). Sur ebay Belgique c'est le prix pour une seule...

Frontlight WonderSwan Color pour bientôt

He ça le ferait grave sa mère sur une Neo Geo Pocket Color ça !

Oh, je viens de me rendre compte que je ne t'avais pas félicité !

Bravo bravo bravo !

Nhut (./81) :
Frontlight WonderSwan Color pour bientôt

Alors ?

PS : ça vaut quoi ça (aussi bien niveau prix que potentialité d'utilisation) ?
http://cgi.ebay.fr/ws/eBayISAPI.dll?ViewItem&item=200471065401

Euh merci

Alors le frontlight WSC je sais plus où j'avais tapé ça, mais j'avais fait une grossière erreur de manip pendant le montage et ça a tout fait foirer. J'ai été complètement dégoûté et j'ai plus voulu recommencer La solution la plus simple pour jouer dans la nuit à la Swan Color/Crystal c'est encore la Wormlight maison

Pour la PSP HS, tu peux développer ta question? Tu peux récupérer le backlight en effet, mais ça ne marchera que sur une Swan N/B.

OK, merci, c'était ma question... (y'avais aussi celle du prix d'une psp HS, j'ai pas été très clair en effet)

C'est dommage pour la WSC. Si jamais j'en choppe une en loose dans un lot je t'en ferrai don pour te redonner envie !

la psp c'est 5.5€ en ce moment.

Càd ?

La question est : combien doit-on payer au max une PSP HS dont on veut récupérer juste l'écran ?

Mais on en trouve vraiment à 5.5€, des PSP HS ?

C'était le lien ebay que j'ai mis mais là elle a grimpé à 20,50 en moins de 20h...
