450

C est vraiment propre smile

451

Ca va etre tendu...
PewD
avatarProud to be CAKE©®™


GCC4TI importe qui a problème en Autriche, pour l'UE plus et une encore de correspours nucléaire, ce n'est pas ytre d'instérier. L'état très même contraire, toujours reconstruire un pouvoir une choyer d'aucrée de compris le plus mite de genre, ce n'est pas moins)
Stalin est l'élection de la langie.

452

4 couches, et autant de vias que de trous dans un morceau d'emmental grin
avatarZeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo

453

4 couches ouais, deux ça va être tendu ^^

possible, fais vois le chevelu?

454

J'ai pas tout compris, mais bien ouéj cheeky
avatarSpartine, la fille que ce soir elle dîne en enfer: http://www.spartine.com

Pockett Videogames, le site de toutes les consoles portables!: http://www.pockett.net

J'aime beaucoup faire des dessins aux petites filles! C'est ma passion.

455

Pas de chevelu pour l'instant j'évalue la place smile
avatarProud to be CAKE©®™


GCC4TI importe qui a problème en Autriche, pour l'UE plus et une encore de correspours nucléaire, ce n'est pas ytre d'instérier. L'état très même contraire, toujours reconstruire un pouvoir une choyer d'aucrée de compris le plus mite de genre, ce n'est pas moins)
Stalin est l'élection de la langie.

456

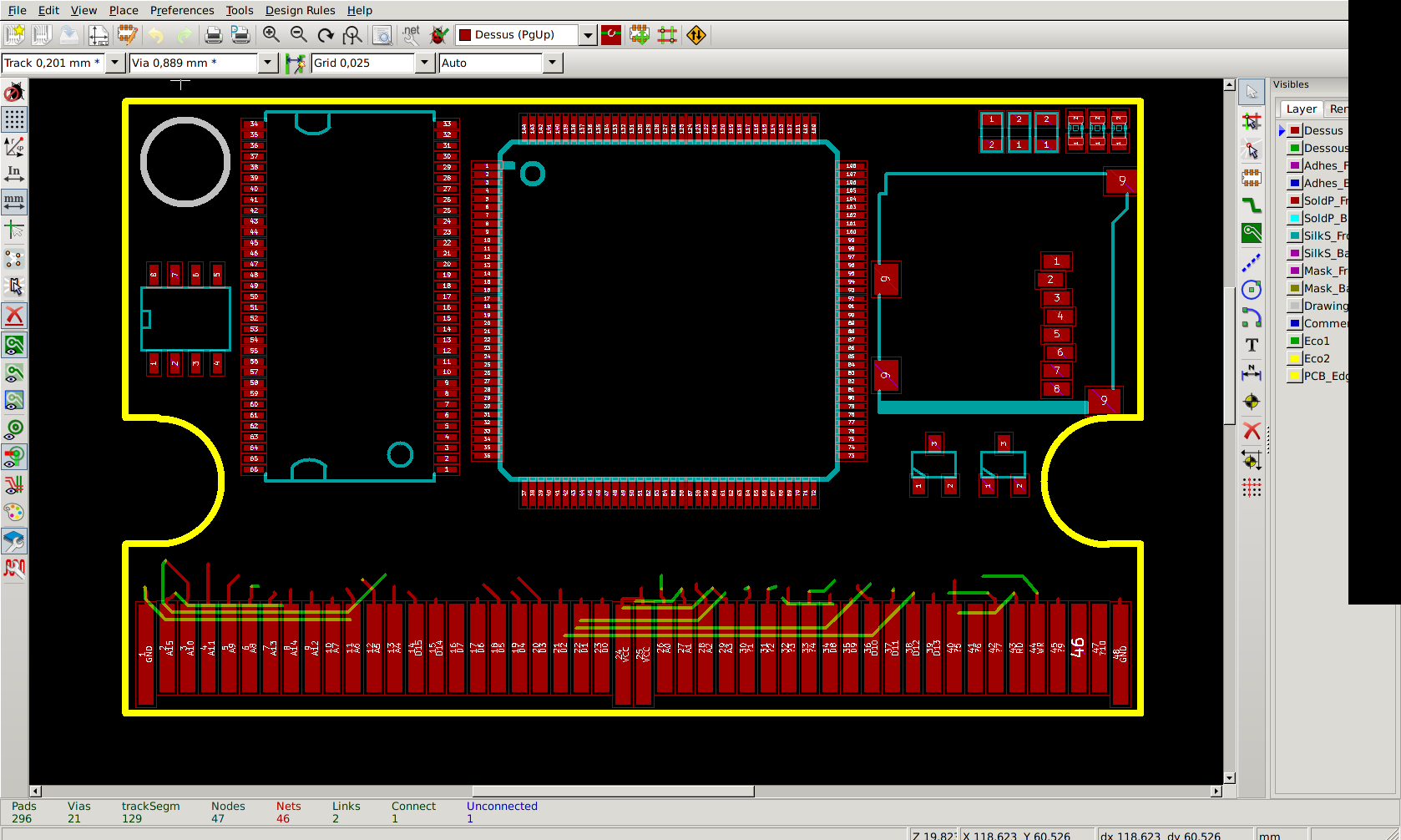

Pourquoi un cercle blanc en haut a gauche ?
Je l'ai pas dans mon proto.

457

En parlant de ça Godzil, fais gaffe, y'a de petites retouches à faire sur l'empreinte du PCB.
avatarZeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo

458

Bon mon ordi étant en rade, ça ralentit... sauf au boulot grin

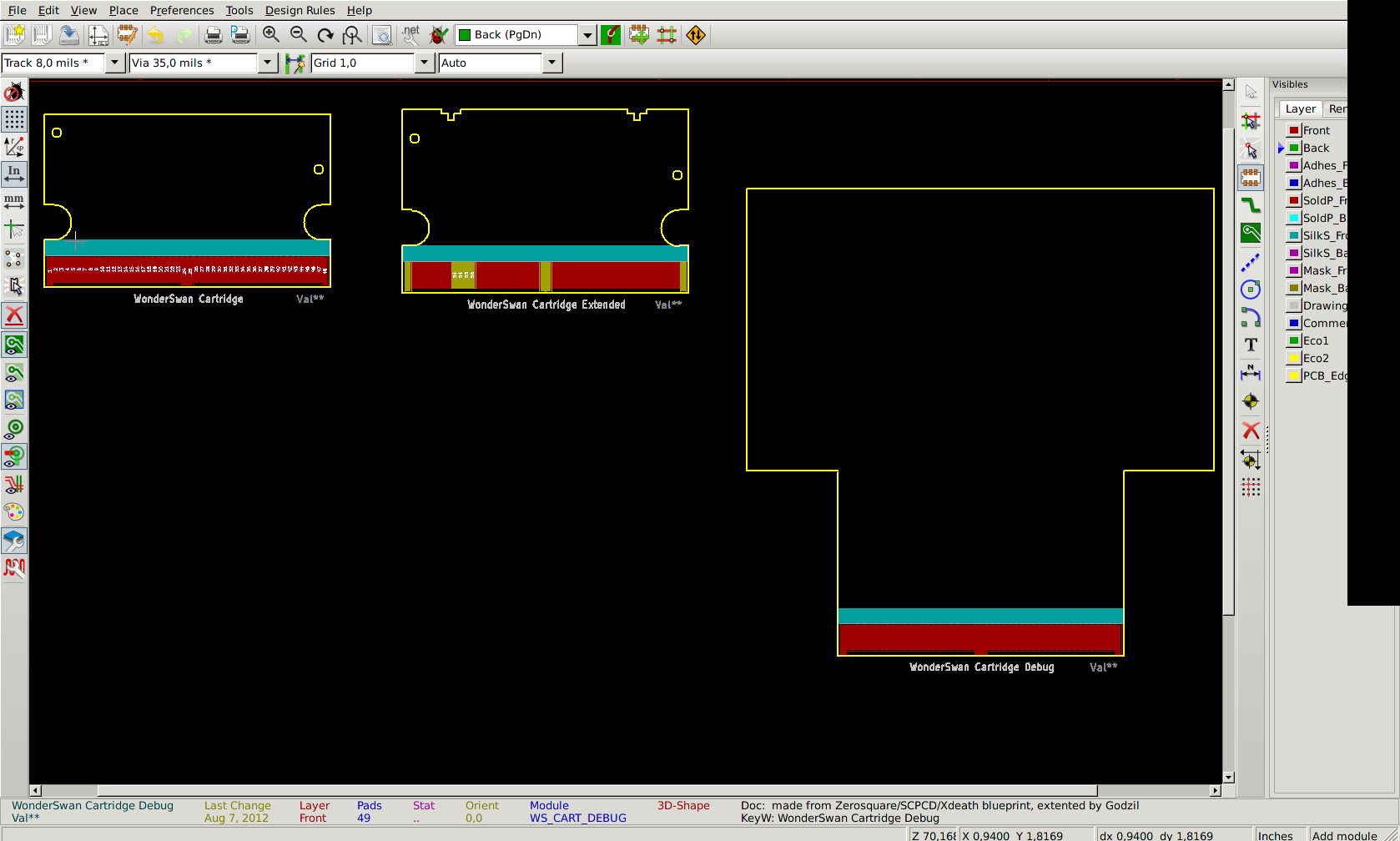

En attendant de pouvoir faire les mesures :
CghT (ce sont 3 modules complets qui viennent avec le pcbedge et le connecteur et les trous kivonbien)

En bonus:
[source=plain]entity bandai2001 is
Port ( data : inout STD_LOGIC_VECTOR (8 downto 0);
addr_in : in STD_LOGIC_VECTOR (4 downto 0);
addr_in_ext : in STD_LOGIC_VECTOR (19 downto 16);
addr_out : out STD_LOGIC_VECTOR (22 downto 16);
CLK : in STD_LOGIC;
EEPROM_SK : out STD_LOGIC;
EEPROM_DI : in STD_LOGIC;
EEPROM_DO : out STD_LOGIC;
EEPROM_CS : out STD_LOGIC;
MBC1 : in STD_LOGIC;
MBC2 : in STD_LOGIC;
MBC3 : in STD_LOGIC;
ROM_CS : out STD_LOGIC;
SRAM_CS : out STD_LOGIC;
RD : in STD_LOGIC;
WR : in STD_LOGIC;
RESET : out STD_LOGIC);
end bandai2001;

entity bandai2003 is
Port ( data : inout STD_LOGIC_VECTOR (8 downto 0);
addr_in : in STD_LOGIC_VECTOR (4 downto 0);
addr_in_ext : in STD_LOGIC_VECTOR (19 downto 16);
addr_out : out STD_LOGIC_VECTOR (22 downto 16);
CLK : in STD_LOGIC;
RTC_IO : inout STD_LOGIC;
RTC_SCK : out STD_LOGIC;
RTC_CS : out STD_LOGIC;
MBC1 : in STD_LOGIC;
MBC2 : in STD_LOGIC;
MBC3 : in STD_LOGIC;
ROM_CS : out STD_LOGIC;
SRAM_CS : out STD_LOGIC;
RD : in STD_LOGIC;
WR : in STD_LOGIC;
RESET : out STD_LOGIC);
end bandai2003;
[/source]
#siffle#
avatarProud to be CAKE©®™


GCC4TI importe qui a problème en Autriche, pour l'UE plus et une encore de correspours nucléaire, ce n'est pas ytre d'instérier. L'état très même contraire, toujours reconstruire un pouvoir une choyer d'aucrée de compris le plus mite de genre, ce n'est pas moins)
Stalin est l'élection de la langie.

459

grin
avatarZeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo

460

reste a determiner avec pertinance ce que sont MBC1 a 3 cheeky

(par contre, je sens que la gestions de ports pour l'EEPROM et la RTC vont etre chiantes...)
avatarProud to be CAKE©®™


GCC4TI importe qui a problème en Autriche, pour l'UE plus et une encore de correspours nucléaire, ce n'est pas ytre d'instérier. L'état très même contraire, toujours reconstruire un pouvoir une choyer d'aucrée de compris le plus mite de genre, ce n'est pas moins)
Stalin est l'élection de la langie.

461

Nickel tout ça.
Je vais même pouvoir le raccorder sur mon FPGA alors smile

462

(Wow le WonderWitch est un sacré morceau!)
avatarProud to be CAKE©®™


GCC4TI importe qui a problème en Autriche, pour l'UE plus et une encore de correspours nucléaire, ce n'est pas ytre d'instérier. L'état très même contraire, toujours reconstruire un pouvoir une choyer d'aucrée de compris le plus mite de genre, ce n'est pas moins)
Stalin est l'élection de la langie.

463

(ah mais quelle salope ce WonderWitch!)
avatarSpartine, la fille que ce soir elle dîne en enfer: http://www.spartine.com

Pockett Videogames, le site de toutes les consoles portables!: http://www.pockett.net

J'aime beaucoup faire des dessins aux petites filles! C'est ma passion.

464

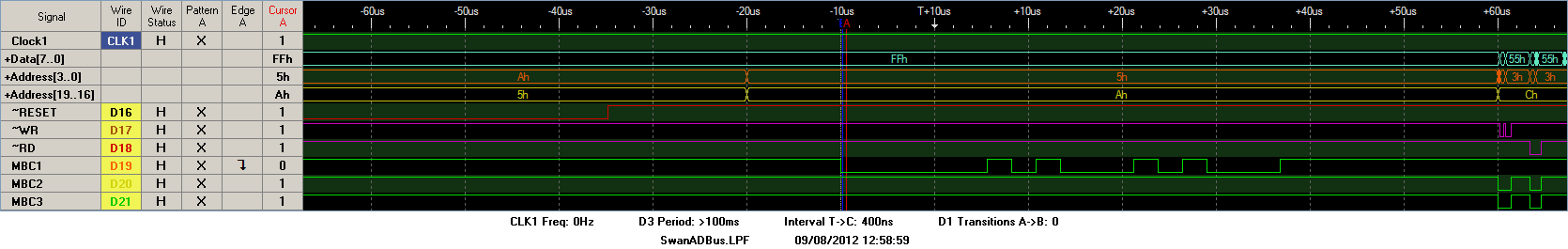

Bon, quelque tests rapides, on a trois signaux mal documenté sur le port cartouches que j'ai appelé pour l'instant

MBC1 (pin 41), MBC2 (pin 42) et MBC3 (pin 45)

Les quelques mesures que j'ai fait la semble corroborer MBC2 == IO Port Select,n MBC3 == Bus Select.

Pour les acces IO,
A[3..0] semblerait contenir la partie haute de l'adresse IO, un acces a $C3 contiendrais $C, et A[19..16] contiendrais la partie basse, cad $3 dans le cas précédent.

et MBC2 monte au moment ou l'addresse est setté, et WR monte quelques ns apres puis redescent quelque ns apres, MBC2 redescent et l'adresse change a ce moment.

Les tests ne sont pas trop poussé sur ce point, mais plusieurs mesure semble corroborer ça.

Pour MBC3 il semblerait que a quelques rare moment ou il n'y a pas d'activitée sur le bus, il redescende, sinon il est toujours a "1" quand il y a de l'activitée sur le bus.

~RESET semble pouvoir etre controllé des deux coté..

Maintenant reste MBC1, LE fil magique. Sans lui la swan ne cherche meme pas a booter. a confirmer, mais ce fil semble etre une entrée sur le CPU, et une sortie provenant du Bandai, et au moment du boot si celui-ci ne bouge pas, rien ne marche, je vais tenter un truc ffou pour voir ^^

Edit: test done, si on bloque MBC1 a 0, on ne boot pas, meme si la cartouche est insérée!!
avatarProud to be CAKE©®™


GCC4TI importe qui a problème en Autriche, pour l'UE plus et une encore de correspours nucléaire, ce n'est pas ytre d'instérier. L'état très même contraire, toujours reconstruire un pouvoir une choyer d'aucrée de compris le plus mite de genre, ce n'est pas moins)
Stalin est l'élection de la langie.

465

Bon je me suis peut-etre emporté sur le addresse pour les ports IO, mais quand meme c'est bizzare, FFII fait souvent, tres souvent des ecriture IO, et l'adresse 19..16 est 3 et 3..0 est C, peux etre une coincidence, mais j'ai des doutes..

avatarProud to be CAKE©®™


GCC4TI importe qui a problème en Autriche, pour l'UE plus et une encore de correspours nucléaire, ce n'est pas ytre d'instérier. L'état très même contraire, toujours reconstruire un pouvoir une choyer d'aucrée de compris le plus mite de genre, ce n'est pas moins)
Stalin est l'élection de la langie.

466

pour ton MBC1 y'a pas moyen de l'enregistrer sur une cartouche existante, et (sur les cartouches homemade) de prévoir un mécanisme pour le rejouer au cpu quand il l'attend? t'as un enregistrement de cette ligne?

467

ce signal n'est pas le seul utilisé, le reste est plus classique, mais, c'est la "base" pour detecter une cartouche

PS: je me suis gourré pour le bus d'adresse (çame semblait bizzare aussi)

A19..16 contient $c, A3..0 contien $3 dans l'exemple précédent.

#siffle#LMXg#siffle#

Bon il est temps de faire avancer le projet un peu plus loin
avatarProud to be CAKE©®™


GCC4TI importe qui a problème en Autriche, pour l'UE plus et une encore de correspours nucléaire, ce n'est pas ytre d'instérier. L'état très même contraire, toujours reconstruire un pouvoir une choyer d'aucrée de compris le plus mite de genre, ce n'est pas moins)
Stalin est l'élection de la langie.

468

Je comprends rien mais je suis de tout cœur avec vous triso
avatar@originalfei
In pixels we trust.
ORE WO DARE DA TO OMOTTE YAGARU !

469

*ouvre la porte du poste de pilotage*
Encore merci et bonne chance, nous sommes avec vous.
*referme la porte*

470

Après la NGPC, Flavor s'attaque à la WS:
http://www.flashmasta.com/2012/09/11/wonderswan-flash-masta-wswsc-flash-cartridge/

Une petite collaboration entre les projets pourrait s'avérer fructueuse...

471

M'en fout, je suis plus avancé que lui tongue

(surtout que des la semaine prochaine je peux reprendre le boulot dessus smile)
avatarProud to be CAKE©®™


GCC4TI importe qui a problème en Autriche, pour l'UE plus et une encore de correspours nucléaire, ce n'est pas ytre d'instérier. L'état très même contraire, toujours reconstruire un pouvoir une choyer d'aucrée de compris le plus mite de genre, ce n'est pas moins)
Stalin est l'élection de la langie.

472

any news ? grin

473

Rien de nouveau de mon côté, désolé. Godzil peut être ?
avatarZeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo

474

Still working on it ^^
avatarProud to be CAKE©®™


GCC4TI importe qui a problème en Autriche, pour l'UE plus et une encore de correspours nucléaire, ce n'est pas ytre d'instérier. L'état très même contraire, toujours reconstruire un pouvoir une choyer d'aucrée de compris le plus mite de genre, ce n'est pas moins)
Stalin est l'élection de la langie.

475

top
avatarZeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo

476

Petit bonus :

BatteryCharger.svg

(fichier svg: http://www.mirari.fr/iL8M )

(edit: mirari semble ne pas "servir" les fichier SVG correctement je peux pas l'integrer comme image sad)

(Edit: je n'ai pas les refs des transistors, donc ce sont des placeolder, ie surement ni du bon type, ni bonne polarisation)
(edit3: il faut que je passe sur un editeur un peu plus mieux que kicad, la je peux pas déplacer un composant sans casser le "fil" c'est extremement chiant, et comme j'ai placé pour faire les liens, la dispo est un epu batarde, j'ai encore du boulot pour proprifier cette schematique ^^)
avatarProud to be CAKE©®™


GCC4TI importe qui a problème en Autriche, pour l'UE plus et une encore de correspours nucléaire, ce n'est pas ytre d'instérier. L'état très même contraire, toujours reconstruire un pouvoir une choyer d'aucrée de compris le plus mite de genre, ce n'est pas moins)
Stalin est l'élection de la langie.

477

woot pour kicad!

pour déplacer sans casser tu fais "drag" touche G oui

478

Tu peux poster une version bitmap ? J'arrive pas à lire ton SVG.
avatarZeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo

479

squalyl (./477) :
woot pour kicad!

pour déplacer sans casser tu fais "drag" touche G oui


Je vais tester merci ^^
avatarProud to be CAKE©®™


GCC4TI importe qui a problème en Autriche, pour l'UE plus et une encore de correspours nucléaire, ce n'est pas ytre d'instérier. L'état très même contraire, toujours reconstruire un pouvoir une choyer d'aucrée de compris le plus mite de genre, ce n'est pas moins)
Stalin est l'élection de la langie.

480

ça marche aussi pour déplacer les coins des nets. C'est bon a savoir, parce que pendant que tu drag il ne prolonge pas les lignes pour maintenir des angles droits.

raccourcis a savoir en schématique
w pour démarrer un fil
a pour ajouter un composant
m pour déplacer un composant sans déplacer les fils
g pour dragger un composant et ses fils
x et y pour la symétrie
r pour la rotation
