Condemon : changez-les tous !

C'est grave si j'ai lu "condom" plusieurs fois dans ce topic ?

ça aussi faut les changer régulièrement

./32 : Non non... Allongez-vous sur ce divan, là-bas, détendez-vous et dîtes-moi ce qui vous vient à l'esprit...

./33 : ouais c'est plutôt recommandé

Nhut (./30) :
Par contre j'ai un petit souci: l'un des deux (celle aux LED) s'allume et s'éteint après une seconde. Puis après un petit temps elle veut bien se lancer. Je suspecte les condensateurs de la carte alim Game Gear

Résolu: c'était un condo... densateur mal soudé sur la mobo

Test d'autonomie en cours. Le Game Gear original a tenu un peu plus de 150 minutes.

Zerosquare (./34) :
./32 : Non non... Allongez-vous sur ce divan, là-bas, détendez-vous et dîtes-moi ce qui vous vient à l'esprit...

Tu sais pas à quoi tu t'exposes

"KOJIMA AKBAR!"
"OMG OMG SOLID SNAKE IM GAY 4 U"
"LENNETH-CHAAAAAAN"
"omae wa mō shindeiru!"

????

Lenneth ?

Bah Lenneth!

Chuis pas vraiment fan de Valkyrie Profile

TIFA-CHAAAAAAN alors, et fais pas chier

Fang > Tifa

J'ai remis 6 piles dans ma Game Gear. Au final, la GG, c'est quand même de la merde

Meuh non
(à part l'écran, mais celui de la Gameboy était pas génial non plus)

Bah on va dire qu'en rentrant chez mes parents, j'ai pu retester un peu toutes mes consoles, et j'ai pas mal ragé contre ma N64 qui voulait pas faire passer les jeux (bête problème : le rampack était mal enfoncé), ma Game Boy Pocket qui s'allume plus (je soupçonne un problème d'interrupteur vu le feeling que celui-ci me donne quand j'essaie d'allumer...mais faudrait que je trouve des tournevis spéciaux pour GB), ma GBA qui marche mais les jeux GB et GBC qui fonctionnent une fois sur quatre (Et faut que ça tombe sur Zelda DX et Metroid, Astérix, ça marche impec, hein !!!! ) et enfin ma GG : Son trop faible au casque, pas de son dans le HP, écran de meeerde, obligé de souffler 46 fois pour que la cartouche se lance...mais le jeu plante quelque fois

Me demande comment j'ai fait pour avoir 25 jeux GG...

Rusty Frozbite (./44) :
Son trop faible au casque

Change les condos.

Rusty Frozbite (./44) :
pas de son dans le HP

Change les condos.

Rusty Frozbite (./44) :
écran de meeerde

Change les condos. ça efface pas la rémanence, mais la rémanence c'était la mode à l'époque.

Rusty Frozbite (./44) :
obligé de souffler 46 fois pour que la cartouche se lance

Change les cond... Euh nettoie les connecteurs à l'alcool

Rusty Frozbite (./44) :
mais le jeu plante quelque fois

J'ai eu ça sur Sonic 1, j'ai jamais résolu le problème. Je suppose qu'il aurait simplement fallu redresser les pins.

On est d'accord que la Game Gear vieillit mal, mais les PC-Engine GT qui coûtaient bien plus cher et qui continuent de coster bien chéros de nos jours souffrent exactement des mêmes problèmes

Hey, ça faisait un moment que je suivais ce topic... J'attendais que quelqu'un teste le remplacement des condos. ^^

Pour info, Nhut, tu as utilisé exactement ceux de la grille de correspondance du lien ?
Tu les as tous remplacés ?

J'aimerais avoir un max d'infos pratiques avant de désosser la mienne. ^^

A vrai dire c'est pratiquement impossible de trouver exactement les mêmes, alors je les ai remplacés par d'autres qui ont une capacité identique mais un voltage supérieur ou égal. Aucun souci.

Et oui j'ai tout remplacé, tant qu'à faire

Salut tout le monde!

J'ai voulu réparer une game gear sans le son et je me suis joyeusement lancé dans cette tache!
Tout s'est bien passé jusqu'au moment où l'on sort le fer à souder!

Dans les différents liens, on indique parfois que les condensateurs sont collés, et parfois qu'ils sont soudés normalement. Du coup, c'est un peu confusant, même s'il y a bien deux pointes à peu près sous le condensateur fautif...
Après avoir un peu forcé pour retirer ledit condensateur, impossible de faire rentrer les pattes du nouveau dans les trous (si trous il y avait d'ailleurs...), du coup j'ai quand même fini par souder SUR la carte... (oui je reconnais que ce n'est pas très propre )

Au final, j'ai un son qui marche (même s'il n'est pas très puissant), mais j'ai surtout un sifflement permanent qui s'estompe lorsqu'il y a de la musique cela dit.

Avez-vous une idée de ce qui peut créer ce sifflement et comment je peux m'en débarrasser ? Du coup, je me tâte pour rouvrir la bête et changer les 4 condos en m'achetant une bonne tresse à dessouder pour travailler un peu plus proprement...

Merci pour votre aide !

Y'a pas de trous à l'emplacement des condensateurs, ils sont soudés en surface. Tu peux en souder des "avec pattes", ça marche, mais c'est moins pratique

Vérifie si tu ne l'a pas mis à l'envers, et change les autres (Nhut avait eu le même problème au début). De la tresse à dessouder c'est pas mal recommandé, ouais

Je ne préfère même pas savoir sur quoi j'ai mis mon fer à souder de l'autre côté de la plaque alors !!!!

J'ai utilisé un condensateur comme ceux-ci : et j'ai bien fait attention à le mettre dans le bon sens.

Par contre, je n'ai pas testé les autres condos. Je vais tous les changer comme ça je serai sûr. J'espère juste que je n'ai pas fait n'imp en trifouillant des soudures qu'il ne fallait pas toucher... Enfin, on verra bien !

Je vous tiens au courant et merci

Bon, j'ai ressoudé la totale : tous les condos sur la carte son. Et effectivement le son est quand même vachement plus fort maintenant !!

Bon par contre, et pour ceux que cela intéresse, j'ai pris des gros condensateurs radiaux (comme sur la photo au dessus) et certains (les 100µF pour ne pas les citer) avaient des pattes courtes. J'ai eu du mal à refermer la game gear et à tout faire rentrer dedans, donc attention!
Privilégiez les condensateurs à pattes un peu plus longues de manière à pouvoir les placer où vous le souhaiter dans le coffre de la GG.

Et pour ceux qui ont peur, ce n'est pas évident à faire pour un néophyte mais tout à fait réalisable avec un peu de patience. (Pour ma part, je n'avais pas fait de soudure depuis mes années collège...)

Du coup, il va quand même falloir que j'apprenne à faire des soudures propres et nettoyer mon fer. En effet, il y a un résidu gris sur la panne et cela l'empêche de chauffer / souder. Si quelqu'un peut me dire comment je peux enlever ça de manière à retrouver un fer qui chauffe ce serait top (surtout que je compte restaurer l'écran, mais avec un fer dans cet état, ce n'est pas possible )

Merci encore !

Schyzophrenic (./51) :
Du coup, il va quand même falloir que j'apprenne à faire des soudures propres et nettoyer mon fer. En effet, il y a un résidu gris sur la panne et cela l'empêche de chauffer / souder. Si quelqu'un peut me dire comment je peux enlever ça de manière à retrouver un fer qui chauffe ce serait top (surtout que je compte restaurer l'écran, mais avec un fer dans cet état, ce n'est pas possible )

Normalement il suffit de frotter la panne sur une éponge humidifiée. Si ça ne suffit pas à lui redonner un aspect brillant, c'est que ta panne est usée ; tu peux encore t'en servir un petit moment en la limant (avec du papier de verre fin, ou une lime à ongles) et en rajoutant de la soudure dessus, mais c'est une réparation temporaire et il faudra la changer.

La panne étant neuve, je ne pense pas qu'il faille la changer (ou alors j'ai vraiment fait n'importe quoi avec )
En fait, j'ai acheté mon matériel pour réparer une Game Gear achetée pas chère sur le bon coin (pour me faire la main) et ensuite réparer celle de ma copine.
Je pense avoir de l'étain séché dessus alors.
J'ai essayé de nettoyer le fer chaud avec une éponge humide mais le résultat n'est pas probant. J'ai lu quelque part qu'il fallait aussi rajouter un peu d'étain en plus sur le fer avant de le nettoyer. Le souci c'est que cette partie du fer ne chauffe plus assez pour faire fondre l'étain. Du coup, je ne sais plus trop quoi faire

Schyzophrenic (./53) :
J'ai lu quelque part qu'il fallait aussi rajouter un peu d'étain en plus sur le fer avant de le nettoyer.

Oui, ça ne peut pas faire de mal (mais souvent ce n'est pas nécessaire, l'étain qui reste après avoir soudé suffit).

Schyzophrenic (./53) :
Le souci c'est que cette partie du fer ne chauffe plus assez pour faire fondre l'étain. Du coup, je ne sais plus trop quoi faire

Changer de fer ? Si la panne est neuve, je ne vois pas trop de raison pour que ça fasse ça, à moins que tu ne l'aies pas bien vissée/enfoncée ou que ton fer soit HS...

Zerosquare (./54) :
à moins que tu ne l'aies pas bien vissée/enfoncée ou que ton fer soit HS...

Pas bête ça !!! Il me semble avoir remarqué que la panne tournait un peu sur elle même et ne semblait pas très bien fixée... Je vais vérifier ça ce soir !!
Merci Zerosquare !

Bonjour,

Alors voilà, je suis sur le point d'acquérir les condensateurs. J'ai bien remarqué, en ouvrant mes Game Gear, qu'il y avait 3 types de condensateurs (1 par carte) :
- 3 radiaux pour l'alimentation (les gros que l'on voit juste au-dessus) ;
- 5 boitiers CMS cylindrique (j'espère ne pas me tromper dans les noms) pour la carte son. Ce sont les deux de gauche que l'on voit en première page de ce sujet ;
- 11 ou 12 (selon la Game Gear) condensateurs "cubiques" pour la carte mère.

Si je sais à quoi peuvent ressembler les condos des cartes son et alimentation, je ne trouve pas ceux de la carte mère à l'identique.
En fouinant sur de gros sites de fournisseur (farnell, RS...), je me rends bien compte que ceux-ci n'ont plus l'air d'exister.
Aussi, vers quoi est-il plus judicieux de se tourner ?
Des condos Tantales gouttes ? les mêmes que ceux de la carte son ? ou les cubiques (aluminium electrolytique ou tantale ?) que l'on peut voir sur la photo des polarités en première page de ce topic ?

Merci pour vos futures réponses.

Le plus simple c'est de prendre des "cubiques" électrolytiques de même taille et caractéristiques que les originaux.

Tu peux faire une photo de ceux qui te posent problème ? (je n'ai pas de Game Gear sous la main).

Merci de ton aide. ;-)

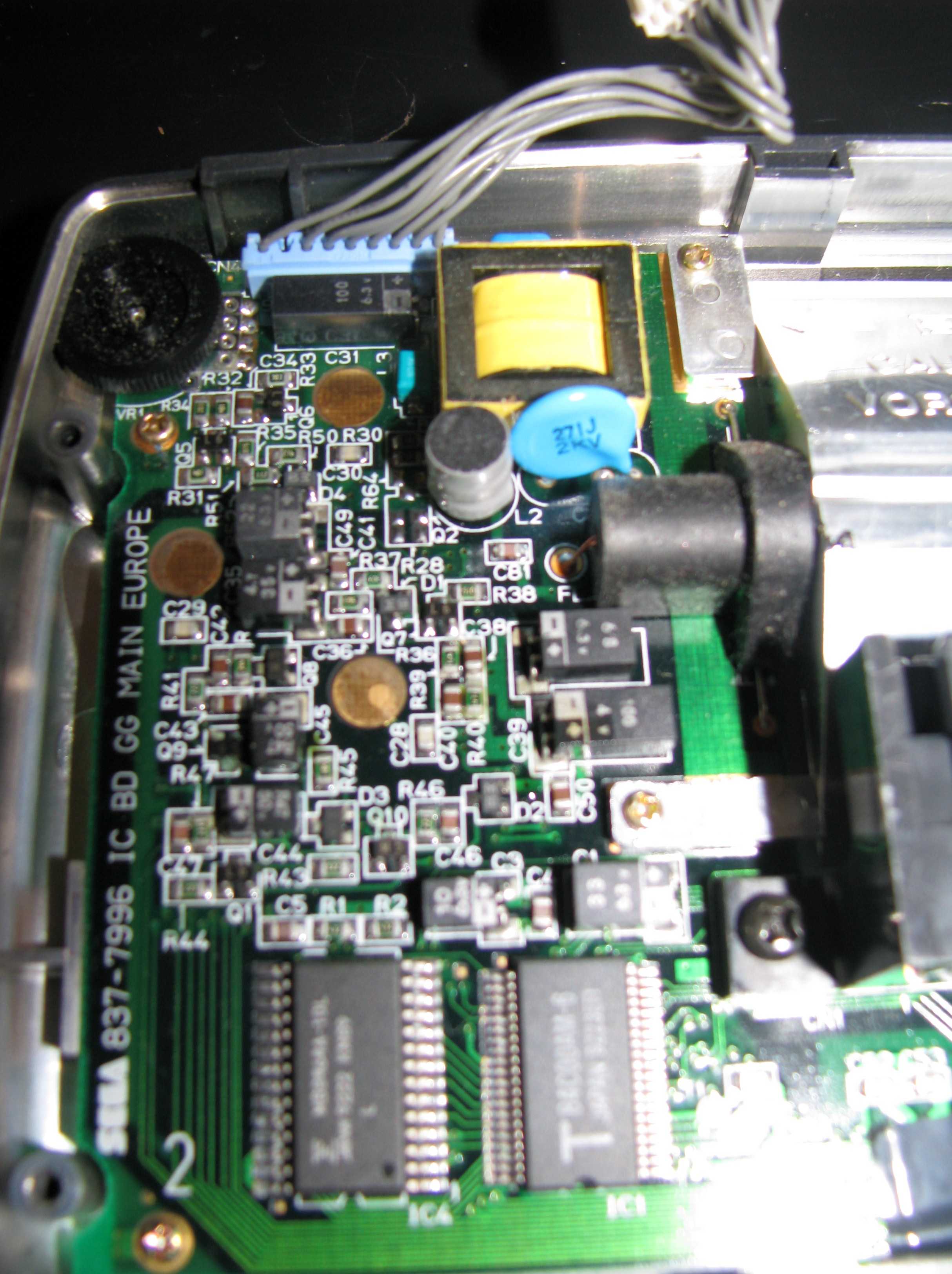

Fichier joint :

L'image représente la partie gauche de la carte mère. Les condensateurs en question sont cubiques, noirs et polarisés.
Et donc, je ne trouve pas les mêmes caractéristiques que les originaux, notamment les pattes qui se trouvent toutes d'un côté (on peut voir un carré gris avec le signe - en noir, et un carré noir avec le signe + en gris). En effet, les "cubiques" que je trouve, d'après la consultation de plusieurs notices constructeurs, ont leurs pattes dans le sens de la longueur.

Je compte les changer seulement si les consoles ne s'allument toujours pas ou restent sur un écran blanc après le remplacement des 8 autres condensateurs (les 3 de la carte alim et les 5 de la carte son).

Pour info, je vais aussi tester le remplacement du "néon" par des LED blanches (4) sur l'une des consoles. J'ai lu, sur un autre forum, que l'autonomie par piles pouvait passer de 2h30 à 6h30 (j'ai même lu 12h30)...

Ah oui, effectivement, je n'en avais jamais vu des comme ça.

Tu peux les remplacer par des condensateurs électrolytiques cylindrique à pattes, comme ceux-ci :


Il en existent de tous petits qui ont une taille similaire à ceux d'origine (à vue de nez, d'après la photo). Par contre ils sont assez difficiles à trouver en boutique.
Ceux de taille normale sont plus gros, mais je pense que ça peut passer si tu les plies et que tu fais attention à ce que les pattes ne fassent pas de court-circuits.

OK. Je vais tenter de trouver ces condos.

Une petite chose que j'ai oublié de préciser dans mon message précédent : les condensateurs de la carte mère sont, comme ceux de la carte son, soudés en surface. Les pattes ne traversent pas le circuit imprimé. ;-)

Je tiens au courant lorsque j'aurai reçu ma commande, et s'il est nécessaire de remplacer les condensateurs de la carte mère.
J'ai actuellement 3 Game Gear. Elles s'allument (témoin batterie allumé) mais avec un écran blanc (ou moitié blanc/noir), le tout testé sur secteur ou par piles.
