Donc, comme l'indique le titre, j'étais en train de ressortir toutes mes consoles, elles fonctionnaient toutes parfaitement ou presque, et donc je retranche le MO6 et lance le chargement de "SAPHIR" (souvenirs, souvenirs)

Il a fonctionné parfaitement pendant environ 5 minutes à charger le jeu et tout d'un coup "petpetpetpet" et grosse fumée qui sort du Thomson par les aérations.
A noter que pendant ce temps, le pti pépère il continuait comme si de rien n'était à charger le jeu et en était à l'image de titre...

J'ai tout débranché en vitesse.

Je vous met des images de l'intérieur du fumeur... si vous voyez ce qui a déconné et si c'est réparable mon MO6 adoré, rangé dans une boite hermétique et en plus protégé dans un sac plastique fermé... dire que la 2600 qui elle était non protégée a bien démarrée ...

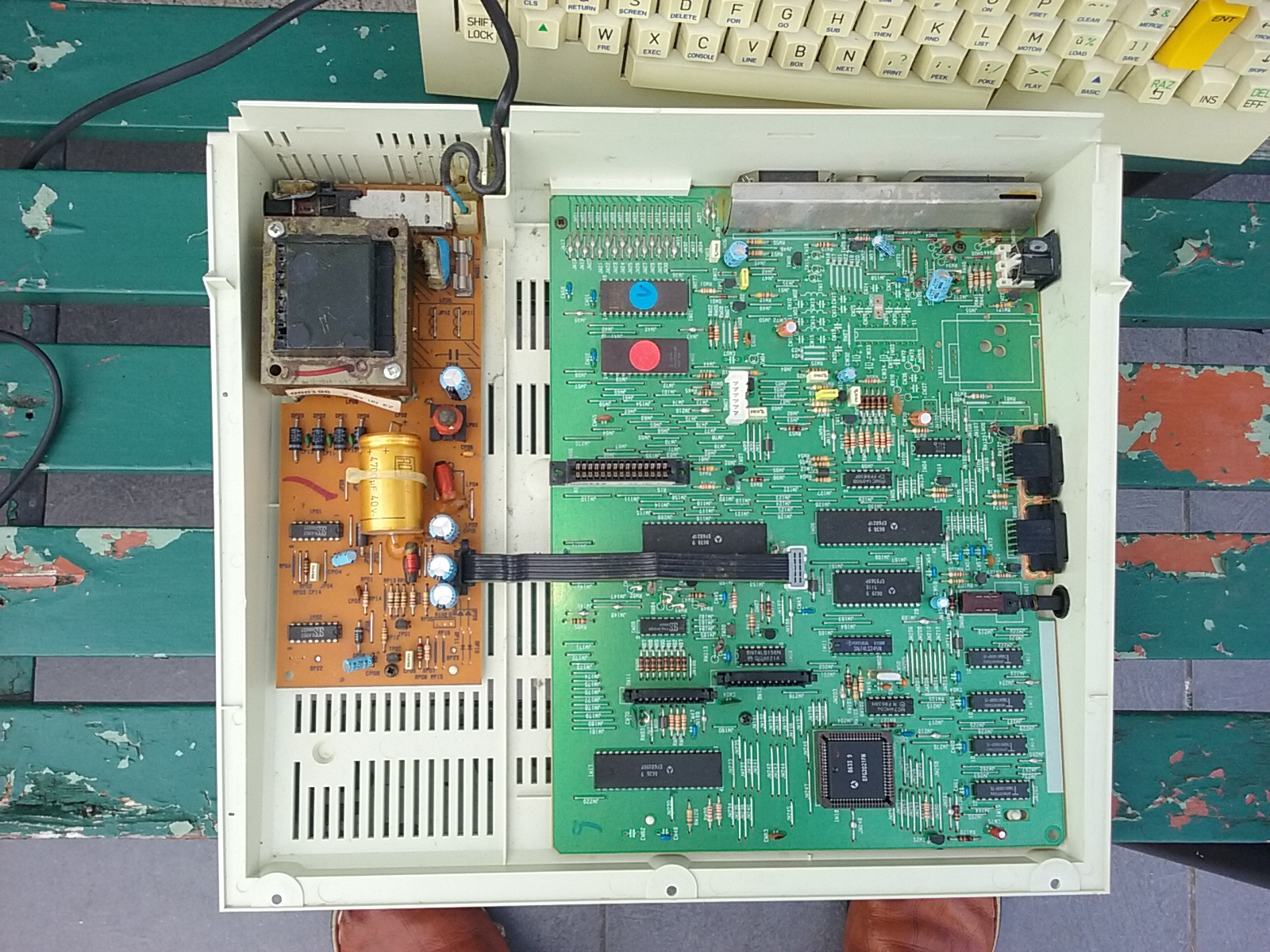

Bref, voilà les images de l'alim interne du Thomson.

(ps : le forum semble changer l'orientation des images...)

Fichier joint : (IMG_5973.JPG)
Fichier joint : (IMG_5974.JPG)
Fichier joint : (IMG_5975.JPG)
Fichier joint : (IMG_5976.JPG)
Fichier joint : (IMG_5977.JPG)
Fichier joint : (IMG_5978.JPG)

Ah oui je l'ai déjà eu ça. Ça fait très "machine à fumée", en effet.

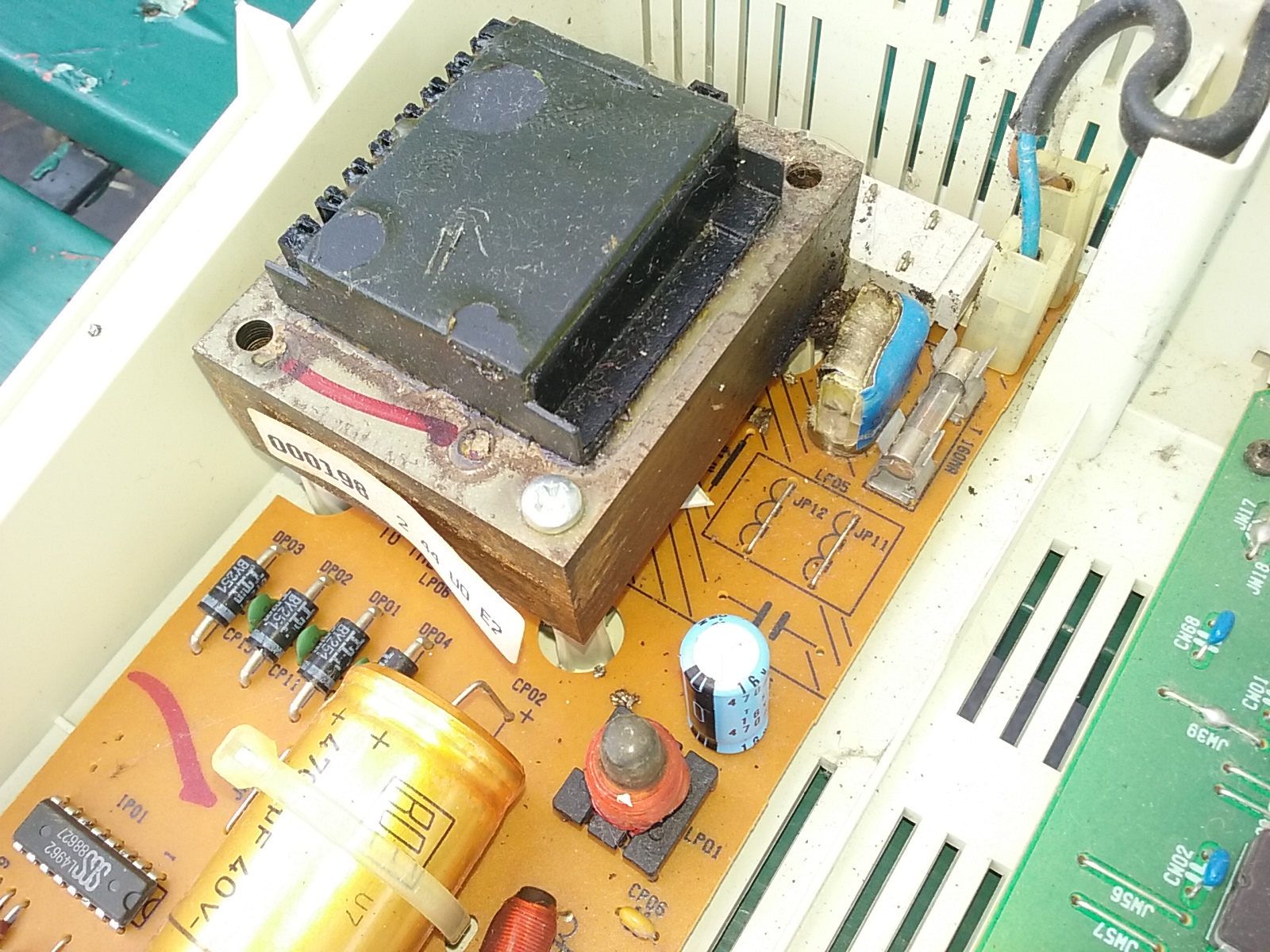

Si c'est la même panne que pour celui que j'ai eu, c'est juste un condensateur antiparasite qui a cramé. Dessoude-le (il est facile à trouver, il y a un "cratère" dessus ; sur ta photo ça a l'air d'être le composant bleu), et ensuite nettoie soigneusement les projections noires qui sont tombées dans le boîtier et sur le PCB. Ensuite il faudra le remplacer, mais temporairement tu peux faire tourner le MO6 sans, il fonctionnera quand même.

@zerosquare

Décidément, je te retrouve à chaque fois

Effectivement, vu sa tronche, c'est le bitoniot bleu. Je suis étonné de voir la masse de fumée dégagée par rapport à la petite taille du truc

A ce que j'ai lu sur les forums de vieillerie, les thomsons ont a peu près tous ce problème, au bout de 25 ans, cette pièce pète.

Par contre... bon je suis très très nul de mes mains, alors toucher un fer à souder pour dé-souder, là...

Tu n'as pas de pote bricoleur ?

Si tu n'es pas trop loin de Meaux, tu peux aussi passer à la prochaine soirée vidéoludique de l'asso RGC. Ou venir à l'AC en avril

@zerosquare

Non, personne de bricoleur dans mon entourage (pour diverses raisons, je suis un peu "isolé", mais ça ne concerne pas ce forum).


Bah je suis sur SQY et sans voiture (oui, à 35 piges, faudrait penser à passer le permis)... mais je verrai si je peux (je préviendrai of course)

St Quentin en Yvelines ?

je suis sur qu'il y a moyen pour un éventuel covoiturage pour la prochaine AC

@Xirius_Thir

Ouep Saint-Quentin en Yvelines, Montigny-le-Bretonneux pour être plus précis
Si ça peut se faire, pourquoi pas
A priori j'ai rien de prévu ce WE là donc c'est la bonne occasion

Je remonte le sujet, car j'ai récupéré mon premier Thomson MO6.

Comme dans ton cas Obo, j'ai allumé la bête pour le tester rapidement et en jouant juste avec les menus il a commencé à fumer avec des gros crépitements dans le boitier et de la fumée blanche comme en boite de nuit... Et en effet, l'affichage était toujours bon. J'ai donc coupé ma multiprise.

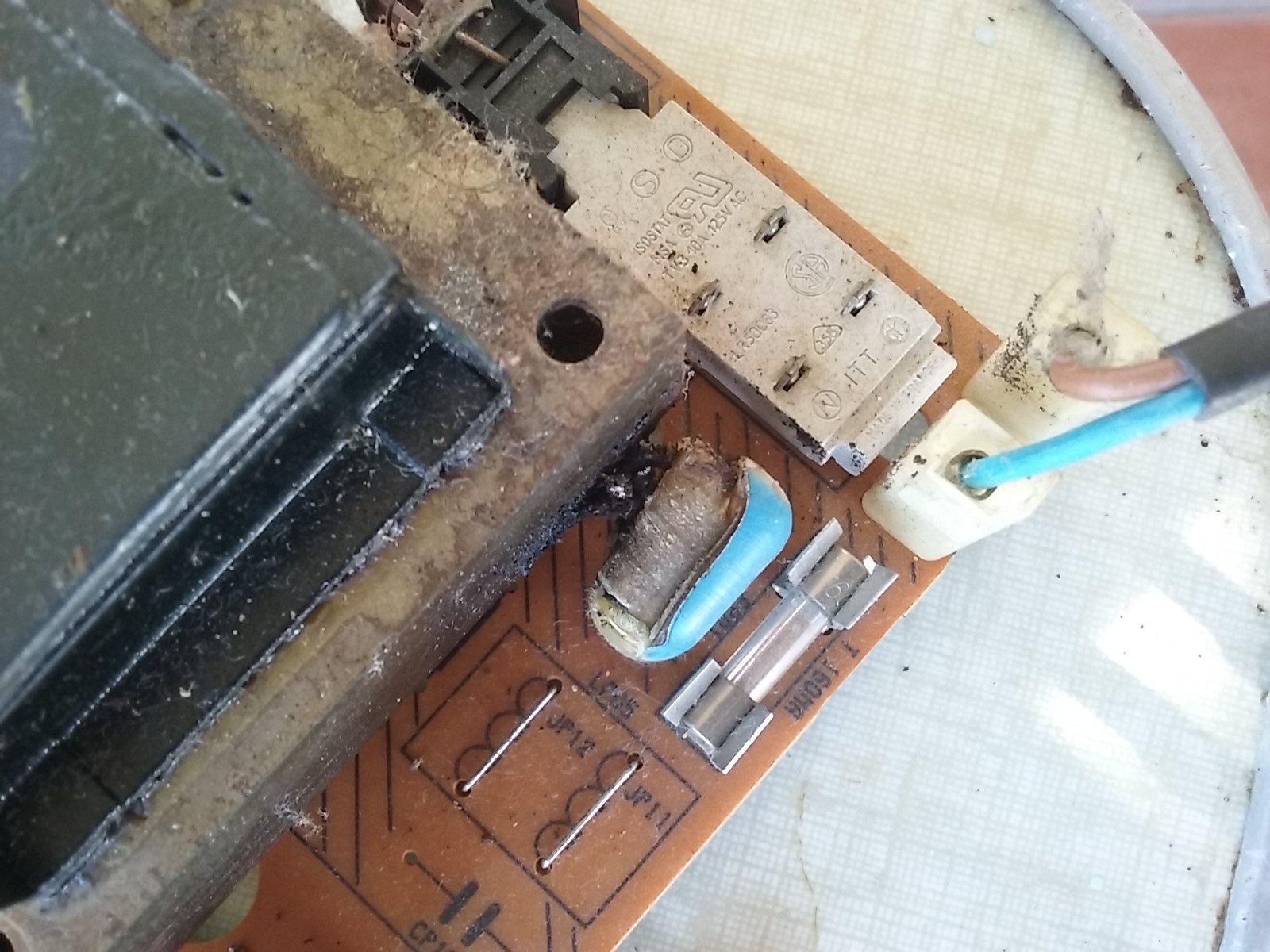

En fait, le condensateur a explosé et a éjecté une partie en bleu ! (cela a vraiment pété avec un bruit de dingue)

- Du coup, le MO6 a réellement besoin de ce condo pour fonctionner ?

Comme j'ai d'autres Thomson sous le coude (du TO), je vais également les tester plusieurs minutes et ouvrir. Apparemment tous les ordi Thomson ont ce souci de condensateur qui crame au bout de 20-25 ans (sans parler des écrans Thomson dans le même cas > conventions)


j'ai de la photo à vous montrer.

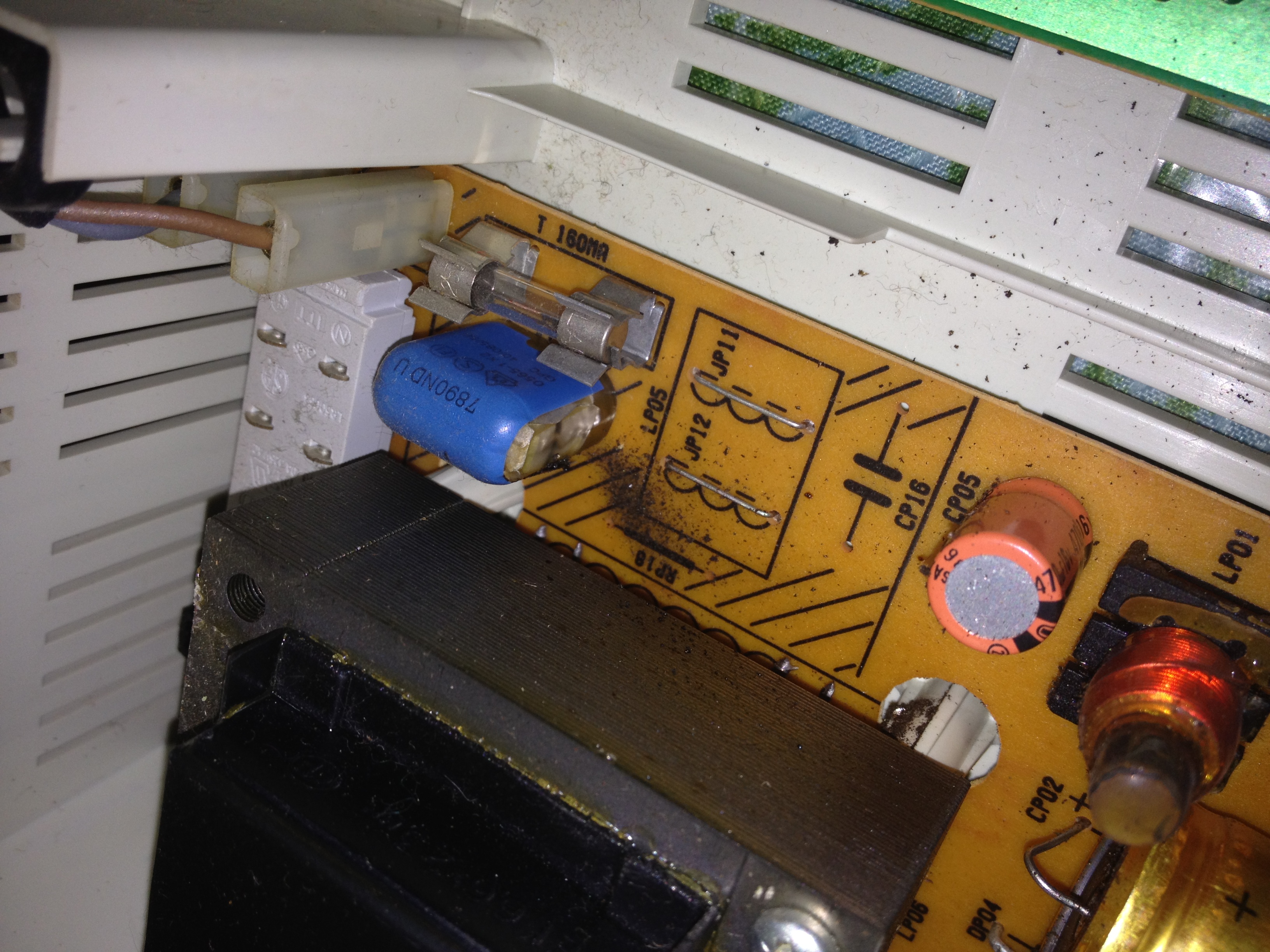

C'est un antiparasites. Tu peux tester temporairement sans, mais il vaut mieux le remplacer.

Ok ça marche

Voici quelques photos

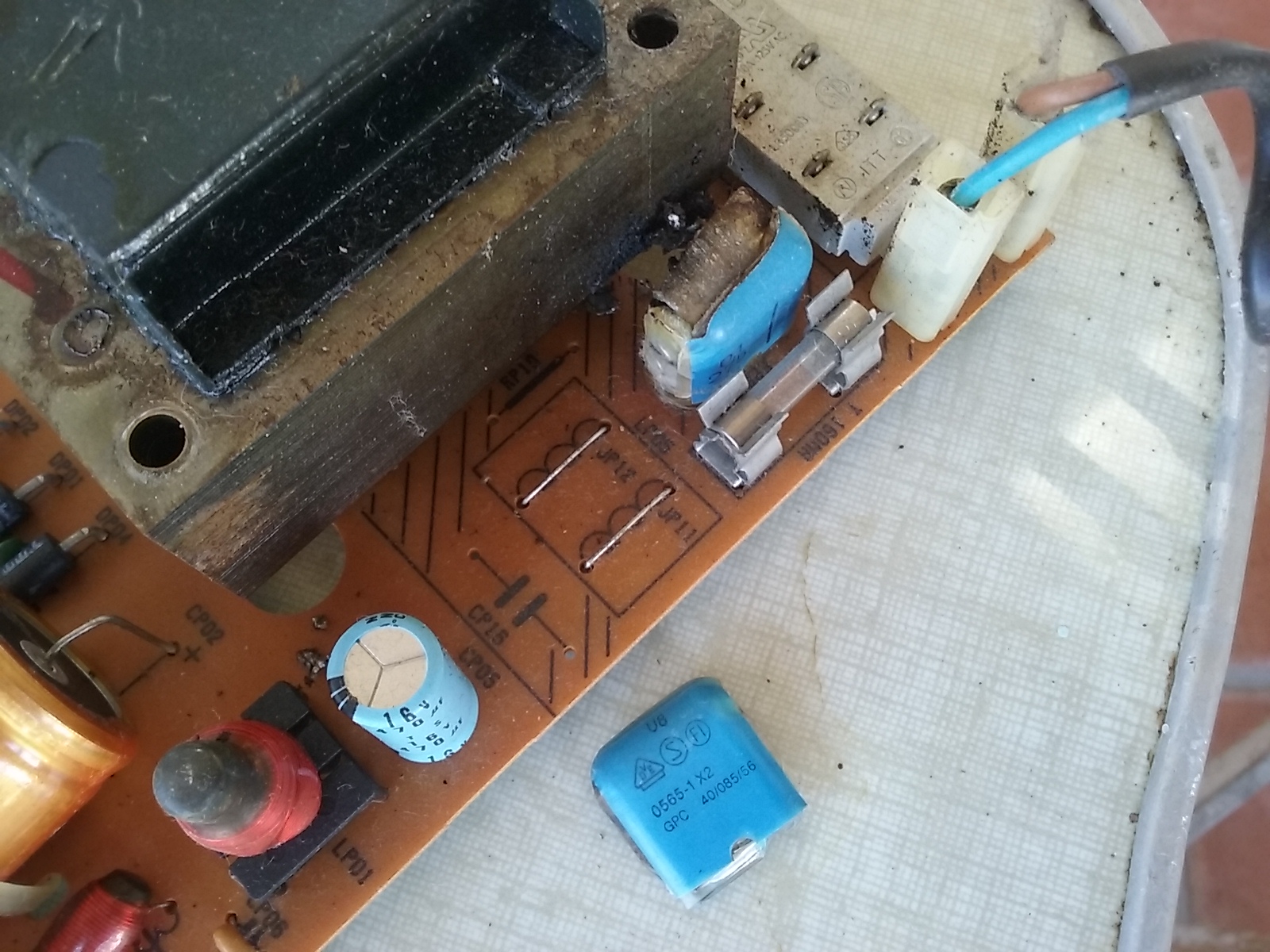

Sur la première, le morceau a volé en haut à gauche.

Fichier joint :
Fichier joint :
Fichier joint :

Ouais, c'est explosif ces petites bêtes bleues

Ah oui tiens j’ai toujours pas remis un antiparasite sur le mien

Obo, tu as su quel condensateur racheté ?

Sans ré-ouvrir le MO6 et à l'aide de la photo ci-dessus, je lis ces références là :
0565-1 x2
40/085/56

C'est un condensateur de classe X2, 100 nF, 275 V AC ou plus. Par exemple :
https://jmb-electronique.com/condensateur-wima-x2/10533-product.html
https://www.rs-particuliers.com/WebCatalog/Condensateur_polypropylene_PP__100nF__%C2%B110__310V_ac__Classe_X2__pas_de_15mm-7257521.aspx

Vérifier que la distance entre les deux broches est bien la même sur le TO6.

Merci Zerosquare

Quelques suites :

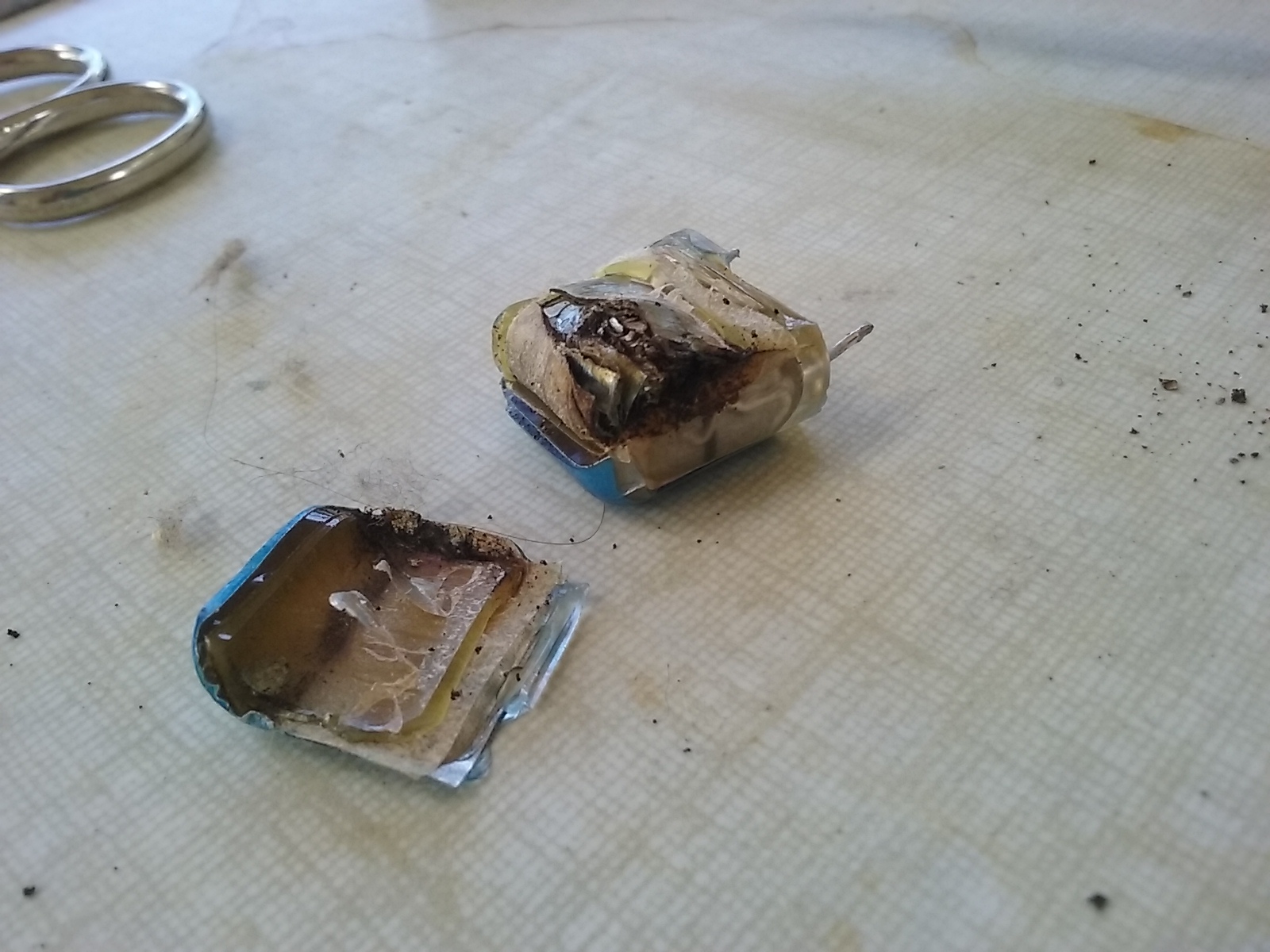

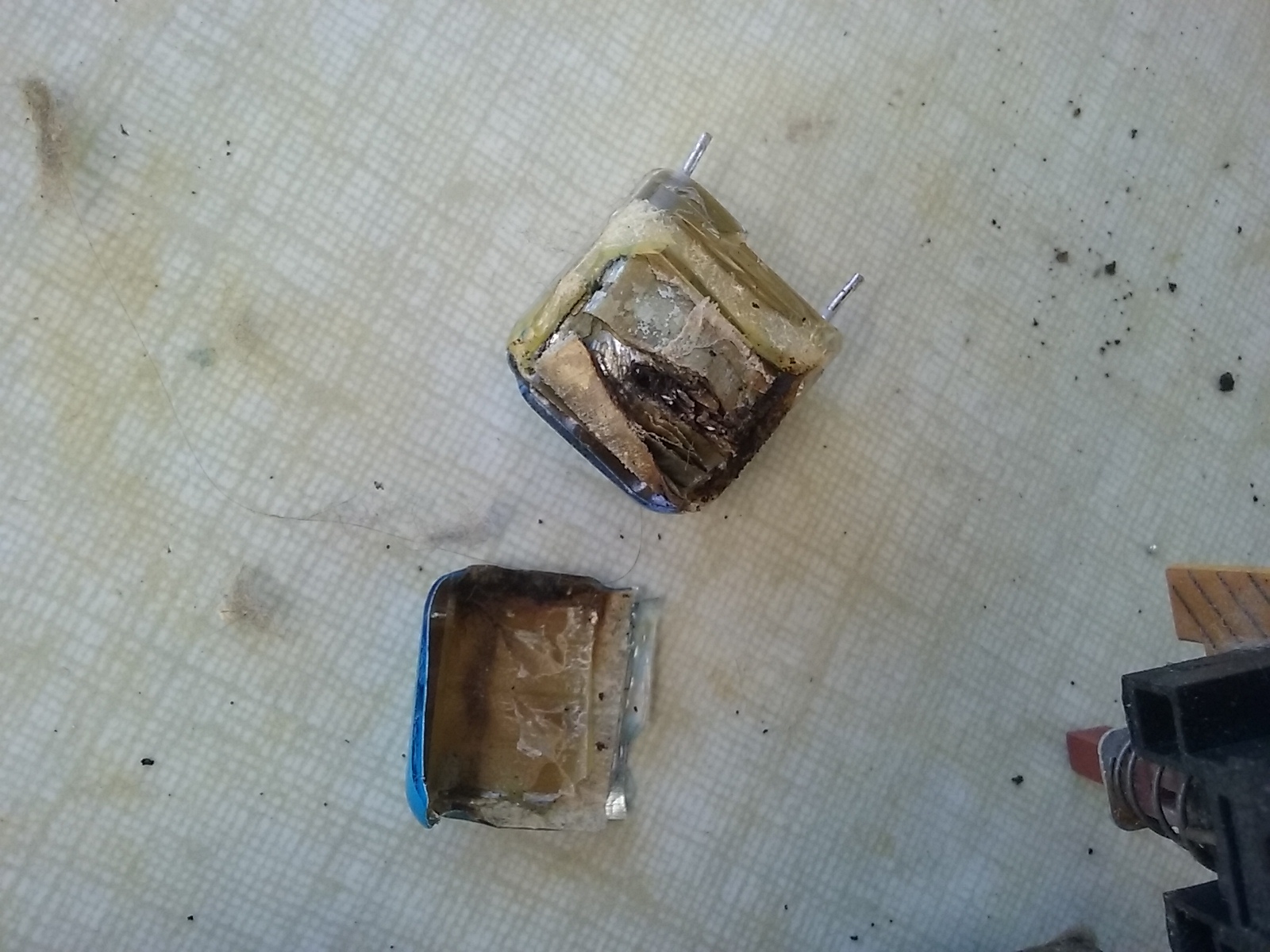

le joli condensateur en mode grillade
Fichier joint :
Fichier joint :
Fichier joint :
Fichier joint :

MO6 réparé
Quelques tests de jeux et une révision de la manette Thomson.

Ah, «  le bateau »... jeu à l’aspect on ne peux plus minitel-istique...
Le jeu de F1 semble sympa.

En terme de "bons jeux", à part l'Aigle d'Or il y a quoi qui est sympa sur cette gamme d'ordi ?

J’aime bien les jeux Loriciels en général.

J'ai des super souvenirs de Sortilege (jeu en 3d iso).

Sapiens est sorti sur Thomson, jamais testé cette version, mais c'est un bon jeu sur les autre plateformes.

Bonjour,
Les condos du TO8 et de son écran que je viens de récupérer ont grillé après quelques minutes d'utilisation.
Du coup, je cherche quelq'un en région parisienne pour m'aider à les changer.
Je prend en charge les pièces et le temps passé bien entendu.
Dans le pire des cas, cela peut attendre la RGP ou l'AC
N'hésitez pas à me MP.

Bonsoir Shaoth,

Est ce que tu peux déjà identifier les condensateurs à changer ?

Facile pour le TO8 :



Par contre l'écran est moins simple à démontrer...
Je vous donne la réf dès que je l'ai.

Pour l'écran c'est le même :


Je n'ai pas de câble vidéo pour brancher le TO8, est ce que c'est un péritel/péritel normal ?
J'ai retourné mes tiroirs et je me rend compte que je n'ai plus ce type de câble...

Oui c’est un peritel/peritel normal.

Merci !
J'en récupérerai un la prochaine fois que j'irai chez mon père.

Sinon les brocantes dans les cartons de câbles, tu dénicher cela
