Ah non, j'ai compris : tu as écouté Fadest, et le ST sert pour la musique, vu que sur Lynx "ça sert à rien", hein ?
avatarZeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo

31

oué pour piloter un clavier midi sur ST tongue

Y'a plein de trucs sympas à faire avec un port com ceci dit wink

32

oui
avatarZeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo

33

Zerosquare (./30) :
Ah non, j'ai compris : tu as écouté Fadest, et le ST sert pour la musique, vu que sur Lynx "ça sert à rien", hein ?
C'est exactement ce que dit la doc officielle en tous cas ^^
avatarWebmaster du site Ti-FRv3 (et aussi de DevLynx)
Si moins de monde enculait le système, alors celui ci aurait plus de mal à nous sortir de si grosses merdes !
"L'erreur humaine est humaine"©Nil (2006) // topics/6238-moved-jamais-jaurais-pense-faire-ca

34

J'avais oublié, mais c'est vrai grin :
After all, I hate music. However, since I acknowledge that I am wrong about some kinds of music (in the right circumstances, with me not present) I have graciously allocated one entire byte for the possible implementation of another useless and annoying sound feature.
avatarZeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo

35

D'autres personnes sont intéressées ? (quitte à commander les composants je peux envisager d'en faire plus d'un)
avatarWebmaster du site Ti-FRv3 (et aussi de DevLynx)
Si moins de monde enculait le système, alors celui ci aurait plus de mal à nous sortir de si grosses merdes !
"L'erreur humaine est humaine"©Nil (2006) // topics/6238-moved-jamais-jaurais-pense-faire-ca

36

vince (./35) :
D'autres personnes sont intéressées ? (quitte à commander les composants je peux envisager d'en faire plus d'un)

Tu penses qu'il y en a pour combien en comptant la main d'oeuvre et les frais de port? Je suis en pleine période d'achat Amiga donc j'essaye de faire gaffe mais si ça dépasse pas 15-20balles jsuis partant smile
avatar"If you see strict DRM and copy protection that threatens the preservation of history, fight it: copy the work, keep it safe, and eventually share it so it never disappears. [...] no one living 500 years from now will judge your infringing deeds harshly when they can load up an ancient program and see it for themselves."

Benj Edwards - Why History Needs Software Piracy

- - -
Achat ou échange: topic de mes recherches / Meilleur smiley = #helico#

37

y'en a maxi pour 10 euros de composants je dirais
tromb Fichier joint : ShoppingBasket.pdf

(il manque deux trois trucs dont le boitier et le fil mais voilà quoi)
avatarWebmaster du site Ti-FRv3 (et aussi de DevLynx)
Si moins de monde enculait le système, alors celui ci aurait plus de mal à nous sortir de si grosses merdes !
"L'erreur humaine est humaine"©Nil (2006) // topics/6238-moved-jamais-jaurais-pense-faire-ca

38

Attention quand même, les prix indiqués sont hors TVA et hors frais de gestion / expédition.

Pour le connecteur jack, prends plutôt celui-là, il est moins cher (1.42 € pour deux au lieu de 2.79 € pour un seul) et plus facile à souder que l'autre :
http://fr.farnell.com/pro-signal/psg01492/jack-2-5mm-stereo/dp/1280730
ou alors ça, ça peut se visser direct dans le boîtier en plastique (faudra utiliser un câble ComLynx mâle/mâle en plus par contre) :
http://fr.farnell.com/pro-signal/mj-070n/embase-jack-2-5mm-3p/dp/1267372

Pour le connecteur Sub-D, celui que tu as mis est prévu pour se souder sur un PCB (et ça rentrerait pas sur une plaque de bakélite, une des rangées de broches est décalée de la moitié de l'écart entre 2 trous). La version à souder sur fils c'est ça :
http://fr.farnell.com/amphenol/g17s0900110eu/embase-sub-d-9voies-femelle/dp/1849913
et le capot en plastique qui va avec, si tu veux pas fixer directement le connecteur dans le boîtier :
http://fr.farnell.com/fci/8630ch09unclf/capot-d-plastique-unc-440-9-voies/dp/2079321

Pour la plaque en bakélite et le boîtier, y'a ça qui fournit les deux et qui est pas trop cher ; y'a pas de détails dans la doc, mais si la photo est fidèle y'a suffisamment de pastilles pour y mettre le montage :
http://fr.farnell.com/multicomp/mc01013/prototyping-box-83x53x35/dp/2503752
avatarZeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo

39

Merci pour les conseils smile
avatarWebmaster du site Ti-FRv3 (et aussi de DevLynx)
Si moins de monde enculait le système, alors celui ci aurait plus de mal à nous sortir de si grosses merdes !
"L'erreur humaine est humaine"©Nil (2006) // topics/6238-moved-jamais-jaurais-pense-faire-ca

40

Sinon je sais souder les gros trucs et j'ai quelques composants genre jack et DE9 donc je veux bien un PCB avec les petis trucs soudés par toi et je fais les derniers. ça t'irait ou pas?
avatar"If you see strict DRM and copy protection that threatens the preservation of history, fight it: copy the work, keep it safe, and eventually share it so it never disappears. [...] no one living 500 years from now will judge your infringing deeds harshly when they can load up an ancient program and see it for themselves."

Benj Edwards - Why History Needs Software Piracy

- - -
Achat ou échange: topic de mes recherches / Meilleur smiley = #helico#

41

Jonas (./40) :
Sinon je sais souder les gros trucs et j'ai quelques composants genre jack et DE9 donc je veux bien un PCB avec les petis trucs soudés par toi et je fais les derniers. ça t'irait ou pas?
pas de problèmes, tu me dis (je pense faire la commande demain ou samedi en fonction des réponses)
avatarWebmaster du site Ti-FRv3 (et aussi de DevLynx)
Si moins de monde enculait le système, alors celui ci aurait plus de mal à nous sortir de si grosses merdes !
"L'erreur humaine est humaine"©Nil (2006) // topics/6238-moved-jamais-jaurais-pense-faire-ca

42

ok ça roule pour moi!
avatar"If you see strict DRM and copy protection that threatens the preservation of history, fight it: copy the work, keep it safe, and eventually share it so it never disappears. [...] no one living 500 years from now will judge your infringing deeds harshly when they can load up an ancient program and see it for themselves."

Benj Edwards - Why History Needs Software Piracy

- - -
Achat ou échange: topic de mes recherches / Meilleur smiley = #helico#

43

Pour info : les composants sont commandés smile
avatarWebmaster du site Ti-FRv3 (et aussi de DevLynx)
Si moins de monde enculait le système, alors celui ci aurait plus de mal à nous sortir de si grosses merdes !
"L'erreur humaine est humaine"©Nil (2006) // topics/6238-moved-jamais-jaurais-pense-faire-ca

44

toptoptop

45

Nickel tiens nous au courant!
avatar"If you see strict DRM and copy protection that threatens the preservation of history, fight it: copy the work, keep it safe, and eventually share it so it never disappears. [...] no one living 500 years from now will judge your infringing deeds harshly when they can load up an ancient program and see it for themselves."

Benj Edwards - Why History Needs Software Piracy

- - -
Achat ou échange: topic de mes recherches / Meilleur smiley = #helico#

46

commandé hier en mode "livraison demain" don ça devrait arriver lundi si tout va bien
avatarWebmaster du site Ti-FRv3 (et aussi de DevLynx)
Si moins de monde enculait le système, alors celui ci aurait plus de mal à nous sortir de si grosses merdes !
"L'erreur humaine est humaine"©Nil (2006) // topics/6238-moved-jamais-jaurais-pense-faire-ca

47

j'ai reçu un sms pour me dire qu'ils m'avaient livré, mais je leur fait plus confiance à ups, donc je m'attends à ce qu'ils aient déposé dans un autre point retrait que celui que j'ai choisi (à la place de mon adresse perso vu que je suis au taf en journée)... le message se limite à dire "votre colis a été livré" et pas un mot sur le lieu du point retrait... encore un truc pensé avec les pieds...

(en tous cas, si c'est bien arrivé, montage ce soir à piori)
avatarWebmaster du site Ti-FRv3 (et aussi de DevLynx)
Si moins de monde enculait le système, alors celui ci aurait plus de mal à nous sortir de si grosses merdes !
"L'erreur humaine est humaine"©Nil (2006) // topics/6238-moved-jamais-jaurais-pense-faire-ca

48

Perso je ne suis pas pressé donc prend le temps qu'il te faudra
avatar"If you see strict DRM and copy protection that threatens the preservation of history, fight it: copy the work, keep it safe, and eventually share it so it never disappears. [...] no one living 500 years from now will judge your infringing deeds harshly when they can load up an ancient program and see it for themselves."

Benj Edwards - Why History Needs Software Piracy

- - -
Achat ou échange: topic de mes recherches / Meilleur smiley = #helico#

49

J'ai reçu les composants...

...les boitiers n'arriveront qu'en semaine 23.

Je vais donc câbler 2 circuits, les 3 autres je verrais ça en juin.
avatarWebmaster du site Ti-FRv3 (et aussi de DevLynx)
Si moins de monde enculait le système, alors celui ci aurait plus de mal à nous sortir de si grosses merdes !
"L'erreur humaine est humaine"©Nil (2006) // topics/6238-moved-jamais-jaurais-pense-faire-ca

50

Tu as de la bakélite d'avance ?
avatarZeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo

51

pas d'urgence ici non plus !

52

Zerosquare (./50) :
Tu as de la bakélite d'avance ?
oui
avatarWebmaster du site Ti-FRv3 (et aussi de DevLynx)
Si moins de monde enculait le système, alors celui ci aurait plus de mal à nous sortir de si grosses merdes !
"L'erreur humaine est humaine"©Nil (2006) // topics/6238-moved-jamais-jaurais-pense-faire-ca

53

Bon je me faisait chier alors je me suis un peu amusé:

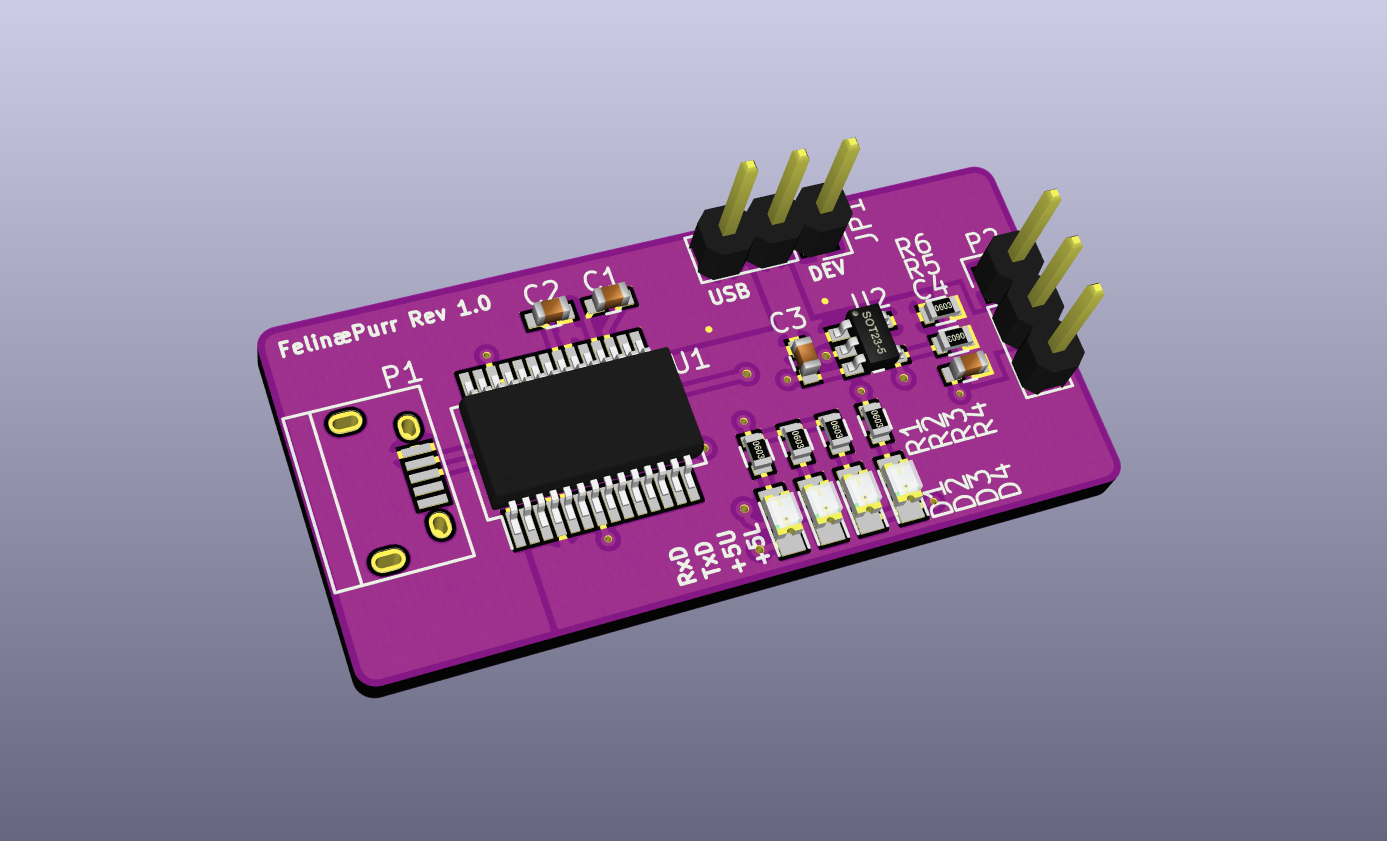

4I0O
Je vous presente le FelinæPurr, ou l'adaptateur ComLynx et autres appareil utilisant le meme type de connection qui parle directement l'USB!
En bonus, ya des LEDs!

Y aurais meme moyen de lui faire un boitier mignon a coup d'acrylique découpé embarrassed (on peux y mettre quelques couleurs brunniesques au besoin)

seul le connecteur JP1 est reelement un jumper, il permet de selectionner le VIO utilisé pour discuter avec le coté Jack, P2 lui est normalement vide et sert a brancher le cable pour le jack 2.5 / 3.5.

Le design est fortement inspiré par le schema original de Zerosquare, mais simplifié pour n'utiliser qu'un mono buffer embarrassed

Monm

Le tout sera bientot sur github et probablement en vente, le cout devrait etre a prix plancher (cad moins de 10€ le tout monté, sans boitier ni le cable)

La question, y a t-il des gens interessé ?
avatarProud to be CAKE©®™


GCC4TI importe qui a problème en Autriche, pour l'UE plus et une encore de correspours nucléaire, ce n'est pas ytre d'instérier. L'état très même contraire, toujours reconstruire un pouvoir une choyer d'aucrée de compris le plus mite de genre, ce n'est pas moins)
Stalin est l'élection de la langie.

54

top

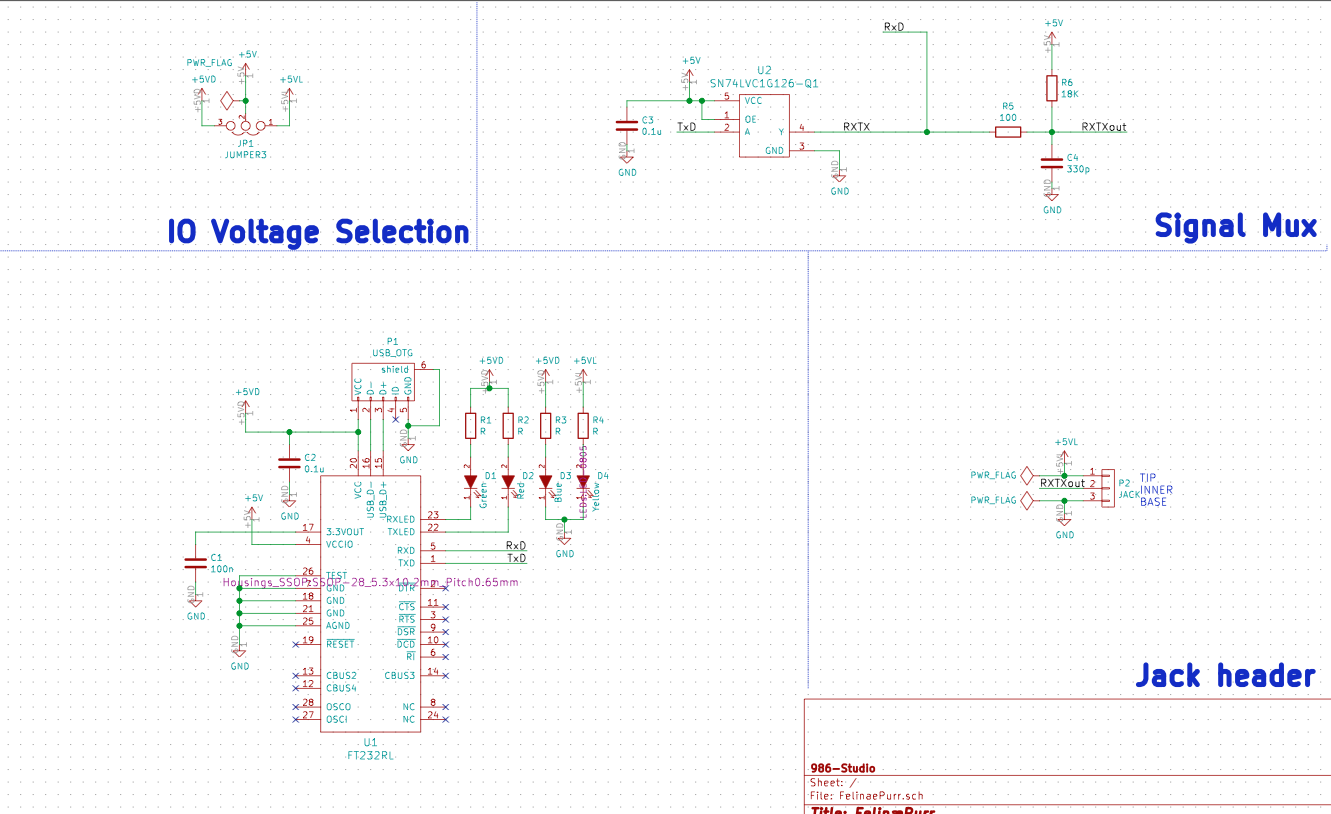

Pour la sélection du 5 V, je ne pense pas que ce soit nécessaire : vu que le circuit n'a d'intérêt que s'il est connecté à un port USB (qui fournit toujours du 5 V), et que ça remplace une Lynx (qui est censé fournir du 5 V aussi), pour moi tu peux hardwirer 5V à VBUS.

Pour le FT232RL, par rapport au schéma de référence, il manque un condensateur céramique de 4.7 µF entre la broche VCC et la masse, et un autre de 100 nF entre VCCIO et la masse.

Normalement il y a aussi une ferrite sur VBUS et des condensateurs de 47 pF entre D+/D- et la masse, mais c'est pas indispensable je pense smile

Pour la broche /RESET, tu es sûr qu'on peut la laisser déconnectée (je ne me souviens plus) ?

PS : pour le boîtier, prévois des trous de vis ^^
avatarZeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo

55

Pas besoin de trou embarrassed (ok je voulais en mettre mais kicad me fait du caca actuellement et plante des que j'ouvre le selecteur de composant dans l'editeur de PCB... #joie#)

Hum, j'ai un 100nF sur VCCIO de mémoire. Ha non c'est sur VCCOUT
• Godzil va verifier


4.7uF en découplage? j'ai 0.1 marqué la mais je peux augmenter la valeur (quitte a changer un peu l'emprunte si)

Pour /RESET je m'était basé sur un design fonctionel a la base, mais je vais reverifier la DS smile
Sinon pour ferrite & capa pour D+/D- j'ai vu des trucs tellement plus pourrit que ca... grin
Je verrais si je peux ajouter des trucs dans changer la taille du PCB

(edit: honte a moi, oui j'ai zappé les 100n+4.7uF sur VCC embarrassed)

Pour le 5V l'idée est surtout qu'un appareil que j'ai, j'ai pas pu tester avec des 15 tonnes de valeurs de resistances, mais coller son +5V avec 10K sur la broche "RXTX" lui faire faire une action qui n'est pas "recommendable" pour le programmer (rien de méchant, c'est juste qu'il crois qu'autre chose se passe)

L'autre idée est aussi, meme si je doute qu'il y ai beaucoup de truc, si l'appareil travaille en 3.3V par exemple, changer le switch permet d'utiliser des IOs a 3.3V et non 5V vu qu'il fourni la tension. Mais mon idée a la base etait d'utiliser VBUS uniquement. Et puis bon ca ne coute pas grand chose, au pire, je met pas le header et colle un fil entre VBUS et +5V grin

Oh interessant pour /RESET, apriori pas besoin de connecter si on utilise VBUS comme VCC, mais il faut l'activer avec VBUS si on est en self powered... hum embarrassed (mais ce n'est pas obligatoire, "If not required can be left unconnected, or pulled up to VCC."

Bon et pour ce composant FTDI ne préconise pas de ferrite ou capa pour D+/D-, juste une ferrite pour VBUS, mais #flemmeultra# de chercher a sourcer ca grin)
avatarProud to be CAKE©®™


GCC4TI importe qui a problème en Autriche, pour l'UE plus et une encore de correspours nucléaire, ce n'est pas ytre d'instérier. L'état très même contraire, toujours reconstruire un pouvoir une choyer d'aucrée de compris le plus mite de genre, ce n'est pas moins)
Stalin est l'élection de la langie.

56

Godzil (./53) :
La question, y a t-il des gens interessé ?
\o/
avatarWebmaster du site Ti-FRv3 (et aussi de DevLynx)
Si moins de monde enculait le système, alors celui ci aurait plus de mal à nous sortir de si grosses merdes !
"L'erreur humaine est humaine"©Nil (2006) // topics/6238-moved-jamais-jaurais-pense-faire-ca

57

ça va dépendre du projet de Vince mais why not!
avatar"If you see strict DRM and copy protection that threatens the preservation of history, fight it: copy the work, keep it safe, and eventually share it so it never disappears. [...] no one living 500 years from now will judge your infringing deeds harshly when they can load up an ancient program and see it for themselves."

Benj Edwards - Why History Needs Software Piracy

- - -
Achat ou échange: topic de mes recherches / Meilleur smiley = #helico#

58

Moins tu mets de grouilles sur le port usb, mieux il se porte! Surtout le ft232... ca marche sans rien!

59

Polom:

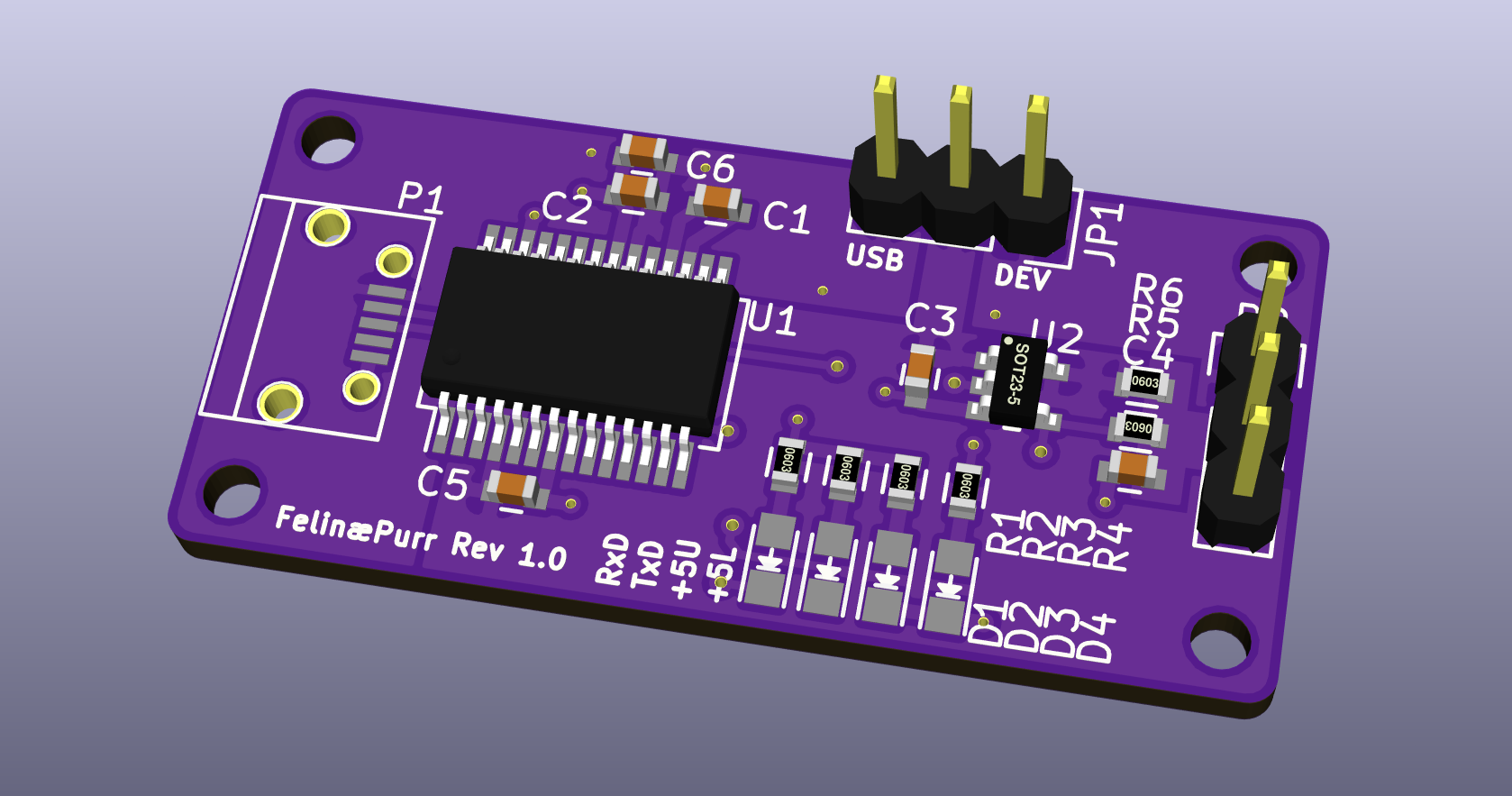

Vd7u
(des trous, un proper 4.7u en plus du 100n, un autre de 100n sur VCCIO, un peu d'arrangement sur certaines pistes et des trous pour que ca puisse passer chez OSHPark (il ne garantissent pas les trou oval) et d'autres bref!)
moins de $6 pour 3 PCB chez OSHPark cheeky)

https://github.com/986-Studio/FelinaePurr/ | https://oshpark.com/shared_projects/mXTW4gBi
Pour vous donner un ordre d'idée le PCB mesure 38 par 18mm

Bon, BOM faite et savamment optimisé, pas mal de magie excellienne (pas sur excel mais OSEF) → je peux sauf truc de derniere minute pas vu, mettre une carte monté en vente a 10€ \o/

Mon estimation au jugé rox!!! grin
