Le 04/05/2013 à 21:29

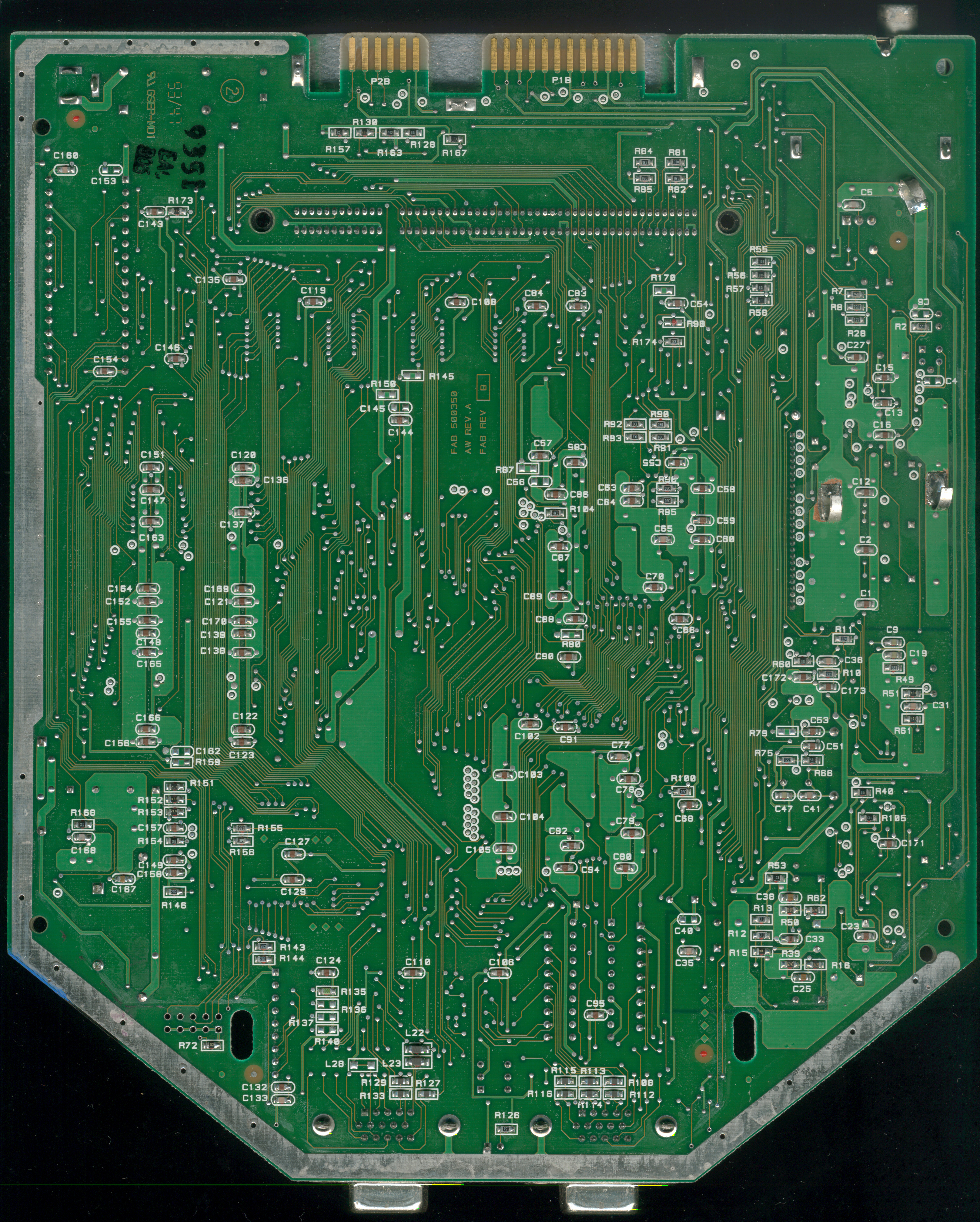

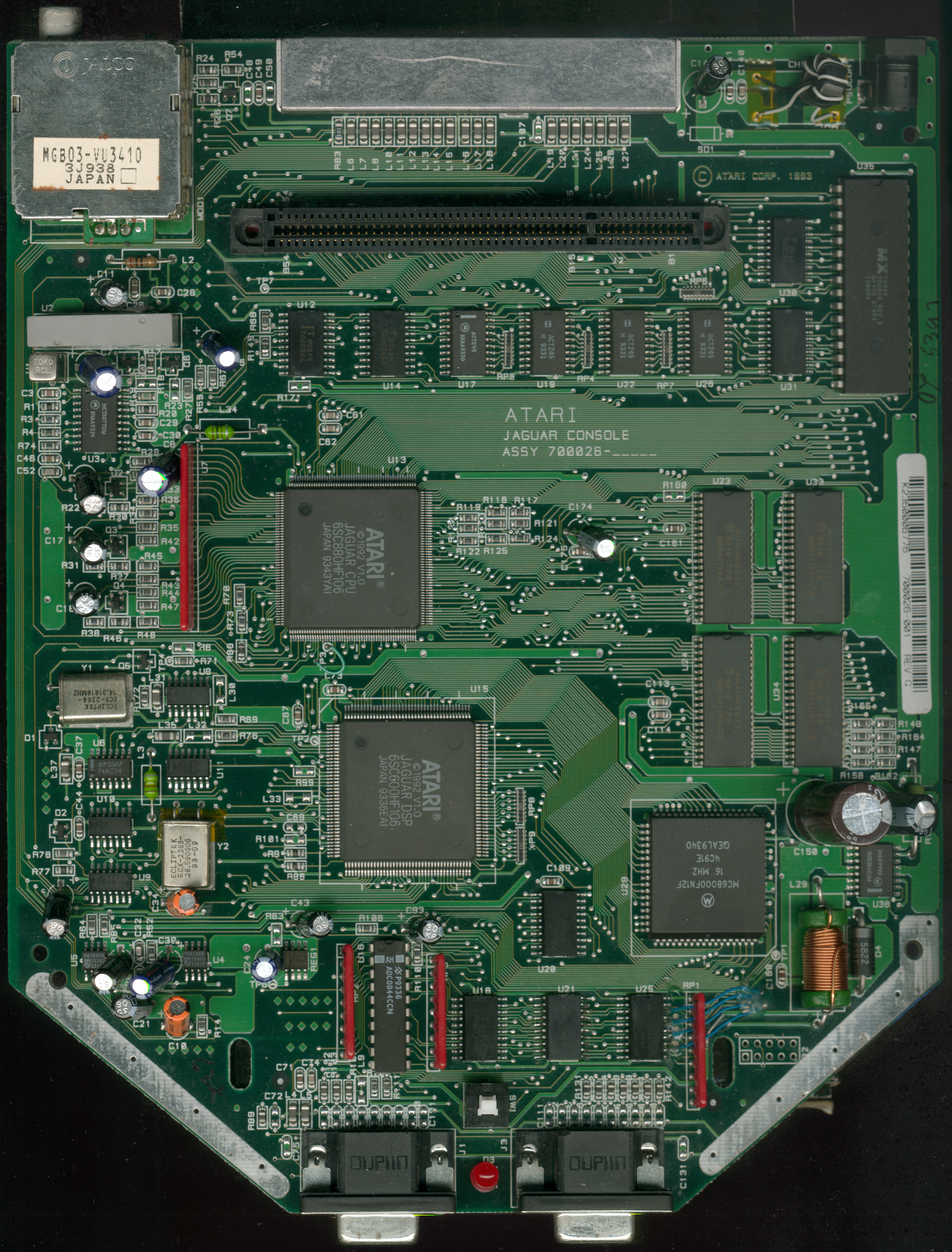

J'ai scanné la carte mère d'une Jaguar NTSC à 600 dpi pour aider quelqu'un qui en a une avec des pistes coupées, je me suis dit que ça pourrait toujours servir à d'autres

http://www.mirari.fr/yMVr
http://www.mirari.fr/1wQu
(attention, les fichiers font entre 8 et 10 Mo)

Ne tenez pas compte des fils bleus et du pâté de colle en bas à droite, cette Jaguar avait quelques pistes coupées quand on me l'a donnée, du coup j'ai fait quelques réparations.
