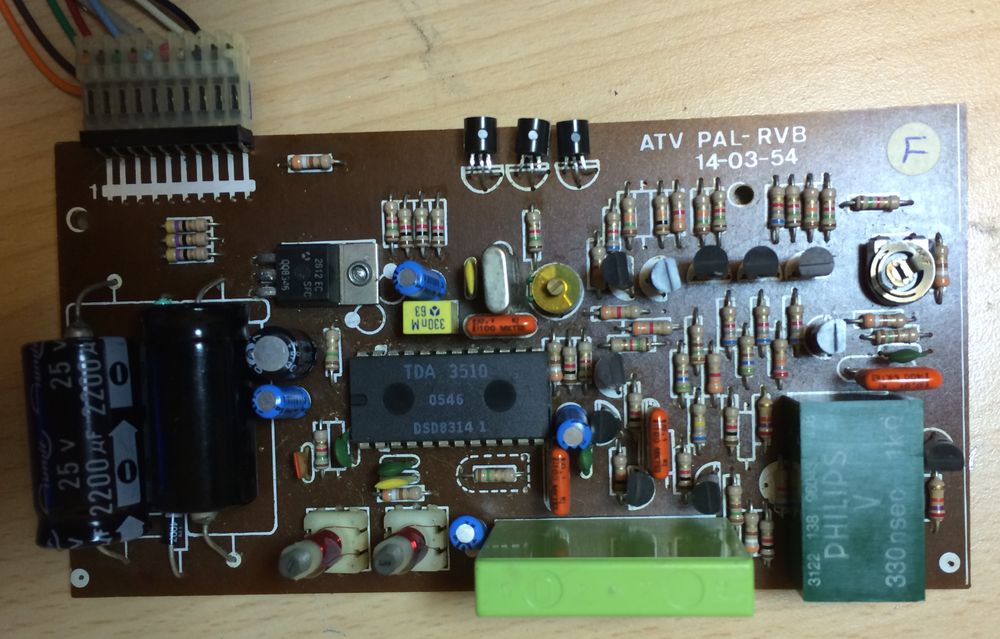

Réparation d'une carte : PROCEP C64 avec ATV PAL -RVB 14-03-54 baord et RGB ( RVB ) de sortie par Hexagon/Classic Computing (Allemagne)





Pour la carte, on ne savait pas si la faute est dans la partie C64 ou dans le convertisseur RGB . La carte mère C64 est une carte de type 250425 . Mais plusieurs fils ont été soudés à elle , pour fournir l’alimentation de la carte PROCEP et le signal d'entrée , et de génère un signal RVB pour la sortie vidéo normale . ( Brochage changé , dangereux de mettre un cable d'origine )

Ma première étape a consisté à diviser le système en deux parties pour la réparation de la carte mère C64 normale . Le C64 a eu un problème avant , et sur ​​le convertisseur RGB , il y avait une résistance cramée entre les deux gros condensateurs .

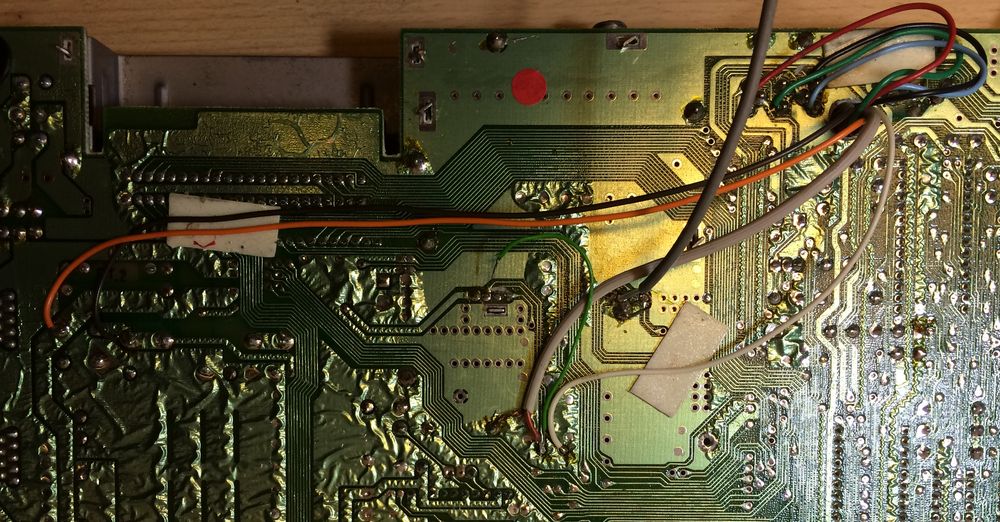

Vue d'ensemble . Gauche : orange / noir câbles d'alimentation / au milieu : Signal d'entrée et modification pour obtenir le signal composite ( CVBS ) de la carte ) , ci-dessus modification de prise vidéo


sur la prise vidéo . Plusieurs fils ont été coupés sur la carte pour intercepter le signal .


Modification nécessaire pour PAL sortie composite ( CVBS ) . Le fil vert est coupé avant le modulateur (flèches jaunes), et les flèches rouges / bleues montrent ou le signal composite a pu être obtenue .

Avec cette modification , il est possible de réparer le C64 comme d'habitude et utiliser le signal vidéo pour les tests. Le problème de la carte étaient 2x4164 puces de RAM défectueuses .

Pour la vérification de la carte PROCEP RVB , un câble est nécessaire. Le brochage est


Pin 2 GND
Pin 4 CSync
Pin 6 VERT
Pin 7 RED
Broche 8 BLEU

Pin 1 +12 V ( ! ) (Non nécessaire)

Ceci peut être facilement branché sur une prise DB9 por uMoniteurs Commodore . 1085 DB9 Brochage

Avec ce câble , l'ordinateur fonctionne . La sortie vidéo est assez bonne .

Mais certaines questions restent ouvertes . La résistance brûlée . Semble avoir eu un peu chaud . Il semble que le câblage de l'alimentation avec les deux condensateurs est un type de circuit Greinacher(élévateur de tension) . Il alimente un 2812( 7812 compatible) . La résistance a 6,4 ohm . En cas de surcharge , ce qui arrive facilement quand la sortie +12 V sur les sorties vidéo et en cour circuit , il va brûler . Les quelques photos de la carte sur le net montrent le même symptôme , par exemple visuel ici :

C64 Cartes mères
PROCEP PAL -RVB

La résistance avait aussi surchauffé .

Pour terminer , c'est un modèle de C64 intéressant . Ce post indique les étapes nécessaires qui rendent une réparation facile , pas de details spécifiques des nombreuses pannes de C64 possibles . À propos de la carte modulateur , ce serait bien si quelqu'un a plus d'informations ou même des schémas de cette carte.

Cordialement
Andreas

l’original de l'article est ici : http://forum.classic-computing.de/index.php?page=Thread&postID=61026#post61026

Andéas a fait l'effort de faire le texte original en anglais que j'ai traduit en francais

Merci pour ces informations !

interressant ...

Mais ce C64 c'est un montage officiel ?

je pense que oui Procep c'etait la société qui faisait les modifs pour que les C64 puissent marcher sur les TV francaise (avec peritel ) sinon il fallait les transcodeur PAL-SECAM de la société CGV (on en trouve en broc assez souvent)

Effectivement, j'en ai déjà vu de ces boitiers ...

quoique ce n'est plus utilse depuis que toutes les TV sont vendues compatible PAL/SECAM voire que PAL

Le boîtier du transcodeur peut être sympa pour y loger un montage électronique maison
Dans ces boîtiers là on pouvait aussi trouver des convertisseurs. J’ai déjà mis la main sur un convertisseur RVB>S-vidéo ; ça bave juste un peu dans les blancs.

La prise Din 8 en fer à cheval, c’est la même que pour mon MSX Canon V-20, j’en ai d’avance une péritel, un peu de cable, demain c’est férié…

Je relis le sujet qui concerne notamment mon C64 qui a été réparé.
De peur de le rebancher avec son câble vidéo,

Dois-modifier mon câble original, ou acheter un câble adéquate + prévoir une modif ?

C'est ton C64 dont il est question dans le post ./1 ?

Zerosquare (./9) :
C'est ton C64 dont il est question dans le post ./1 ?

Oui, NTRS avait fait des photos du miens qu'il avait pu faire réparer.

Par contre, je suis dans le flou pour la partie câble.

Si je comprends bien le texte, il a d'abord enlevé la carte RGB pour réparer le C64, puis il l'a remise en place et testé la machine avec. Donc si le câble d'origine allait avec la machine, il devrait fonctionner.

Si tu as un doute, tu peux toujours démonter la machine pour vérifier que la carte RGB a bien été réinstallée comme à l'origine.

Ok, je vais y regarder de plus près, merci
