Bon, je suis un peu coincé niveau "optimisation"

Pour afficher une "frame", je dois afficher 16 "layers" de 256 bits. Pour afficher un layer je dois "pusher" les bits un à un en série et ensuite déclencher la recopie sur les sorties de mes cartes.

Si on vise un framerate de 25 fps alors il faut faire 25*16=400 layers par seconde soit 102400 pushs par seconde sur le port.

J'ai mis le code de push d'un layer dans une interruption. Pour afficher à 25fps, je dois l'exécuter 400 fois par seconde.

J'utilise la librairie suivante pour le timer : http://playground.arduino.cc/Code/Timer1

La valeur est en µs, pour tenir mon framerate je dois donc descendre à 2500µs pour du 25fps ou au moins 3500 si on vise le 18fps.

Or, et c'est bien là mon soucis, en dessous de 5000~5500µs de période, y'a plus aucun changement (le code de la loop principale ne s'exécute plus comme il faut). Et je peux vous assurer qu'à 10~12 fps on le voit le clignottement...

Voici mon code si vous voyez si un truc "énorme" m'aurait échappé...


#include "TimerOne.h"

char video_buffer[]={LOW, LOW, LOW, LOW, LOW, LOW, HIGH, HIGH, HIGH, HIGH, LOW, LOW, LOW, LOW, LOW, LOW,
LOW, LOW, LOW, LOW, HIGH, HIGH, LOW, LOW, LOW, LOW, HIGH, HIGH, LOW, LOW, LOW, LOW,
LOW, LOW, HIGH, HIGH, LOW, LOW, LOW, LOW, LOW, LOW, LOW, LOW, HIGH, HIGH, LOW, LOW,
LOW, LOW, HIGH, LOW, LOW, LOW, LOW, LOW, LOW, LOW, LOW, LOW, LOW, HIGH, LOW, LOW,
LOW, HIGH, LOW, LOW, LOW, LOW, LOW, LOW, LOW, LOW, LOW, LOW, LOW, LOW, HIGH, LOW,
LOW, HIGH, LOW, LOW, HIGH, HIGH, LOW, LOW, LOW, LOW, HIGH, HIGH, LOW, LOW, HIGH, LOW,
HIGH, LOW, LOW, LOW, HIGH, HIGH, LOW, LOW, LOW, LOW, HIGH, HIGH, LOW, LOW, LOW, HIGH,
HIGH, LOW, LOW, LOW, LOW, LOW, LOW, LOW, LOW, LOW, LOW, LOW, LOW, LOW, LOW, HIGH,
HIGH, LOW, LOW, LOW, LOW, LOW, LOW, LOW, LOW, LOW, LOW, LOW, LOW, LOW, LOW, HIGH,
HIGH, LOW, LOW, LOW, LOW, LOW, LOW, LOW, LOW, LOW, LOW, LOW, LOW, LOW, LOW, HIGH,
LOW, HIGH, LOW, LOW, HIGH, LOW, LOW, LOW, LOW, LOW, LOW, HIGH, LOW, LOW, HIGH, LOW,
LOW, HIGH, LOW, LOW, LOW, HIGH, LOW, LOW, LOW, LOW, HIGH, LOW, LOW, LOW, HIGH, LOW,
LOW, LOW, HIGH, LOW, LOW, LOW, HIGH, HIGH, HIGH, HIGH, LOW, LOW, LOW, HIGH, LOW, LOW,
LOW, LOW, HIGH, HIGH, LOW, LOW, LOW, LOW, LOW, LOW, LOW, LOW, HIGH, HIGH, LOW, LOW,
LOW, LOW, LOW, LOW, HIGH, HIGH, LOW, LOW, LOW, LOW, HIGH, HIGH, LOW, LOW, LOW, LOW,
LOW, LOW, LOW, LOW, LOW, LOW, HIGH, HIGH, HIGH, HIGH, LOW, LOW, LOW, LOW, LOW, LOW};


// :)
char sprite[]={LOW, LOW, LOW, LOW, LOW, LOW, HIGH, HIGH, HIGH, HIGH, LOW, LOW, LOW, LOW, LOW, LOW,
LOW, LOW, LOW, LOW, HIGH, HIGH, LOW, LOW, LOW, LOW, HIGH, HIGH, LOW, LOW, LOW, LOW,
LOW, LOW, HIGH, HIGH, LOW, LOW, LOW, LOW, LOW, LOW, LOW, LOW, HIGH, HIGH, LOW, LOW,
LOW, LOW, HIGH, LOW, LOW, LOW, LOW, LOW, LOW, LOW, LOW, LOW, LOW, HIGH, LOW, LOW,
LOW, HIGH, LOW, LOW, LOW, LOW, LOW, LOW, LOW, LOW, LOW, LOW, LOW, LOW, HIGH, LOW,
LOW, HIGH, LOW, LOW, HIGH, HIGH, LOW, LOW, LOW, LOW, HIGH, HIGH, LOW, LOW, HIGH, LOW,
HIGH, LOW, LOW, LOW, HIGH, HIGH, LOW, LOW, LOW, LOW, HIGH, HIGH, LOW, LOW, LOW, HIGH,
HIGH, LOW, LOW, LOW, LOW, LOW, LOW, LOW, LOW, LOW, LOW, LOW, LOW, LOW, LOW, HIGH,
HIGH, LOW, LOW, LOW, LOW, LOW, LOW, LOW, LOW, LOW, LOW, LOW, LOW, LOW, LOW, HIGH,
HIGH, LOW, LOW, LOW, LOW, LOW, LOW, LOW, LOW, LOW, LOW, LOW, LOW, LOW, LOW, HIGH,
LOW, HIGH, LOW, LOW, HIGH, LOW, LOW, LOW, LOW, LOW, LOW, HIGH, LOW, LOW, HIGH, LOW,
LOW, HIGH, LOW, LOW, LOW, HIGH, LOW, LOW, LOW, LOW, HIGH, LOW, LOW, LOW, HIGH, LOW,
LOW, LOW, HIGH, LOW, LOW, LOW, HIGH, HIGH, HIGH, HIGH, LOW, LOW, LOW, HIGH, LOW, LOW,
LOW, LOW, HIGH, HIGH, LOW, LOW, LOW, LOW, LOW, LOW, LOW, LOW, HIGH, HIGH, LOW, LOW,
LOW, LOW, LOW, LOW, HIGH, HIGH, LOW, LOW, LOW, LOW, HIGH, HIGH, LOW, LOW, LOW, LOW,
LOW, LOW, LOW, LOW, LOW, LOW, HIGH, HIGH, HIGH, HIGH, LOW, LOW, LOW, LOW, LOW, LOW};

// wolf
char sprite2[]={LOW, HIGH, HIGH, LOW, LOW, LOW, LOW, LOW, LOW, LOW, LOW, LOW, LOW, HIGH, HIGH, LOW,
LOW, HIGH, LOW, HIGH, HIGH, HIGH, HIGH, HIGH, HIGH, HIGH, HIGH, HIGH, HIGH, LOW, HIGH, LOW,
LOW, HIGH, LOW, LOW, LOW, LOW, LOW, LOW, LOW, LOW, LOW, LOW, LOW, LOW, HIGH, LOW,
LOW, HIGH, LOW, LOW, HIGH, LOW, LOW, LOW, LOW, LOW, LOW, HIGH, LOW, LOW, HIGH, LOW,
HIGH, HIGH, LOW, LOW, HIGH, HIGH, LOW, LOW, LOW, LOW, HIGH, HIGH, LOW, LOW, HIGH, HIGH,
HIGH, LOW, LOW, LOW, LOW, LOW, HIGH, LOW, LOW, HIGH, LOW, LOW, LOW, LOW, LOW, HIGH,
HIGH, LOW, LOW, LOW, LOW, LOW, HIGH, LOW, LOW, HIGH, LOW, LOW, LOW, LOW, LOW, HIGH,
HIGH, LOW, LOW, LOW, LOW, LOW, HIGH, LOW, LOW, HIGH, LOW, LOW, LOW, LOW, LOW, HIGH,
HIGH, HIGH, LOW, LOW, LOW, LOW, HIGH, LOW, LOW, HIGH, LOW, LOW, LOW, LOW, HIGH, HIGH,
LOW, LOW, HIGH, LOW, LOW, LOW, HIGH, HIGH, HIGH, HIGH, LOW, LOW, LOW, HIGH, LOW, LOW,
LOW, LOW, HIGH, LOW, LOW, LOW, HIGH, HIGH, HIGH, HIGH, LOW, LOW, LOW, HIGH, LOW, LOW,
LOW, LOW, HIGH, HIGH, HIGH, LOW, LOW, LOW, LOW, LOW, LOW, HIGH, HIGH, HIGH, LOW, LOW,
LOW, LOW, LOW, LOW, HIGH, LOW, LOW, LOW, LOW, LOW, LOW, HIGH, LOW, LOW, LOW, LOW,
LOW, LOW, LOW, LOW, HIGH, LOW, LOW, HIGH, HIGH, LOW, LOW, HIGH, LOW, LOW, LOW, LOW,
LOW, LOW, LOW, LOW, LOW, HIGH, HIGH, LOW, LOW, HIGH, HIGH, LOW, LOW, LOW, LOW, LOW};


int frame=0;
int couche_vbl=0;
int nb_out=0;

// the setup function runs once when you press reset or power the board
void setup() {
  // initialize digital pin 13 as an output.
  pinMode(53, OUTPUT); // Data IN
  pinMode(52, OUTPUT); // Latch
  pinMode(51, INPUT); // Data OUT
  pinMode(50, OUTPUT); // Clk

  pinMode(49, OUTPUT); // selcouche bit 3
  pinMode(48, OUTPUT); // selcouche bit 2
  pinMode(47, OUTPUT); // selcouche bit 1
  pinMode(46, OUTPUT); // selcouche bit 0

  pinMode(13, OUTPUT); // onboard led

  selcouche(0);
  //Autotest (comptage d'un cycle)
  //init with 0
  for (int i=0;i<4096; i++){
    digitalWrite(53, LOW);
    digitalWrite(50, LOW);
    digitalWrite(50, HIGH);
  }

  //insert 1
  digitalWrite(53, HIGH);
  digitalWrite(50, LOW);
  digitalWrite(50, HIGH);
  nb_out=1;
  //fill with 0 until 1 exits the loop
  while (digitalRead(51)==LOW){
    digitalWrite(53, LOW);
    digitalWrite(50, LOW);
    digitalWrite(50, HIGH);
    nb_out++;
  }
  //init with 0
  for (int i=0;i<nb_out; i++){
    digitalWrite(53, LOW);
    digitalWrite(50, LOW);
    digitalWrite(50, HIGH);
  }
  //DISPLAY
  digitalWrite(52, HIGH);
  digitalWrite(52, LOW);
  digitalWrite(13, LOW);

  Timer1.initialize(50000);
  Timer1.attachInterrupt(VBL);
}

void selcouche(int couche){
  switch(couche){
    case 0:
      digitalWrite(49, LOW);
      digitalWrite(48, LOW);
      digitalWrite(47, LOW);
      digitalWrite(46, LOW);
      break;
    case 1:
      digitalWrite(49, LOW);
      digitalWrite(48, LOW);
      digitalWrite(47, LOW);
      digitalWrite(46, HIGH);
      break;
    case 2:
      digitalWrite(49, LOW);
      digitalWrite(48, LOW);
      digitalWrite(47, HIGH);
      digitalWrite(46, LOW);
      break;
    case 3:
      digitalWrite(49, LOW);
      digitalWrite(48, LOW);
      digitalWrite(47, HIGH);
      digitalWrite(46, HIGH);
      break;
    case 4:
      digitalWrite(49, LOW);
      digitalWrite(48, HIGH);
      digitalWrite(47, LOW);
      digitalWrite(46, LOW);
      break;
    case 5:
      digitalWrite(49, LOW);
      digitalWrite(48, HIGH);
      digitalWrite(47, LOW);
      digitalWrite(46, HIGH);
      break;
    case 6:
      digitalWrite(49, LOW);
      digitalWrite(48, HIGH);
      digitalWrite(47, HIGH);
      digitalWrite(46, LOW);
      break;
    case 7:
      digitalWrite(49, LOW);
      digitalWrite(48, HIGH);
      digitalWrite(47, HIGH);
      digitalWrite(46, HIGH);
      break;
    case 8:
      digitalWrite(49, HIGH);
      digitalWrite(48, LOW);
      digitalWrite(47, LOW);
      digitalWrite(46, LOW);
      break;
    case 9:
      digitalWrite(49, HIGH);
      digitalWrite(48, LOW);
      digitalWrite(47, LOW);
      digitalWrite(46, HIGH);
      break;
    case 10:
      digitalWrite(49, HIGH);
      digitalWrite(48, LOW);
      digitalWrite(47, HIGH);
      digitalWrite(46, LOW);
      break;
    case 11:
      digitalWrite(49, HIGH);
      digitalWrite(48, LOW);
      digitalWrite(47, HIGH);
      digitalWrite(46, HIGH);
      break;
    case 12:
      digitalWrite(49, HIGH);
      digitalWrite(48, HIGH);
      digitalWrite(47, LOW);
      digitalWrite(46, LOW);
      break;
    case 13:
      digitalWrite(49, HIGH);
      digitalWrite(48, HIGH);
      digitalWrite(47, LOW);
      digitalWrite(46, HIGH);
      break;
    case 14:
      digitalWrite(49, HIGH);
      digitalWrite(48, HIGH);
      digitalWrite(47, HIGH);
      digitalWrite(46, LOW);
      break;
    case 15:
      digitalWrite(49, HIGH);
      digitalWrite(48, HIGH);
      digitalWrite(47, HIGH);
      digitalWrite(46, HIGH);
      break;
    default:
      digitalWrite(49, LOW);
      digitalWrite(48, LOW);
      digitalWrite(47, LOW);
      digitalWrite(46, LOW);
  }
}


// The callback of the timer1 (displays a layer)
void VBL(){
  for (int i=0;i<nb_out; i++){
    digitalWrite(53, video_buffer[i]);
    digitalWrite(50, LOW);
    digitalWrite(50, HIGH);
  }
  //DISPLAY
  selcouche(couche_vbl);
  digitalWrite(52, HIGH);
  digitalWrite(52, LOW);
  couche_vbl=(couche_vbl+1)&15;
}

// the loop function runs over and over again forever
void loop() {
  if( frame==0){
    frame=1;
    memcpy(video_buffer, sprite,256);
  }else{
    frame=0;
    memcpy(video_buffer, sprite2,256);
  }
  delay(1000);
}

Webmaster du site Ti-FRv3 (et aussi de DevLynx)
Si moins de monde enculait le système, alors celui ci aurait plus de mal à nous sortir de si grosses merdes !
"L'erreur humaine est humaine"©Nil (2006) // topics/6238-moved-jamais-jaurais-pense-faire-ca

361

2016-08-11 at 04:45pm

N'utilise pas digitalWrite() : c'est lent. Écrit directement sur les ports, de préférence en fusionnant les accès consécutifs à plusieurs bits d'un même port en un seul octet.

Si ça suffit pas faudra passer en assembleur.

— Zeroblog —

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo

362

2016-08-11 at 04:50pm

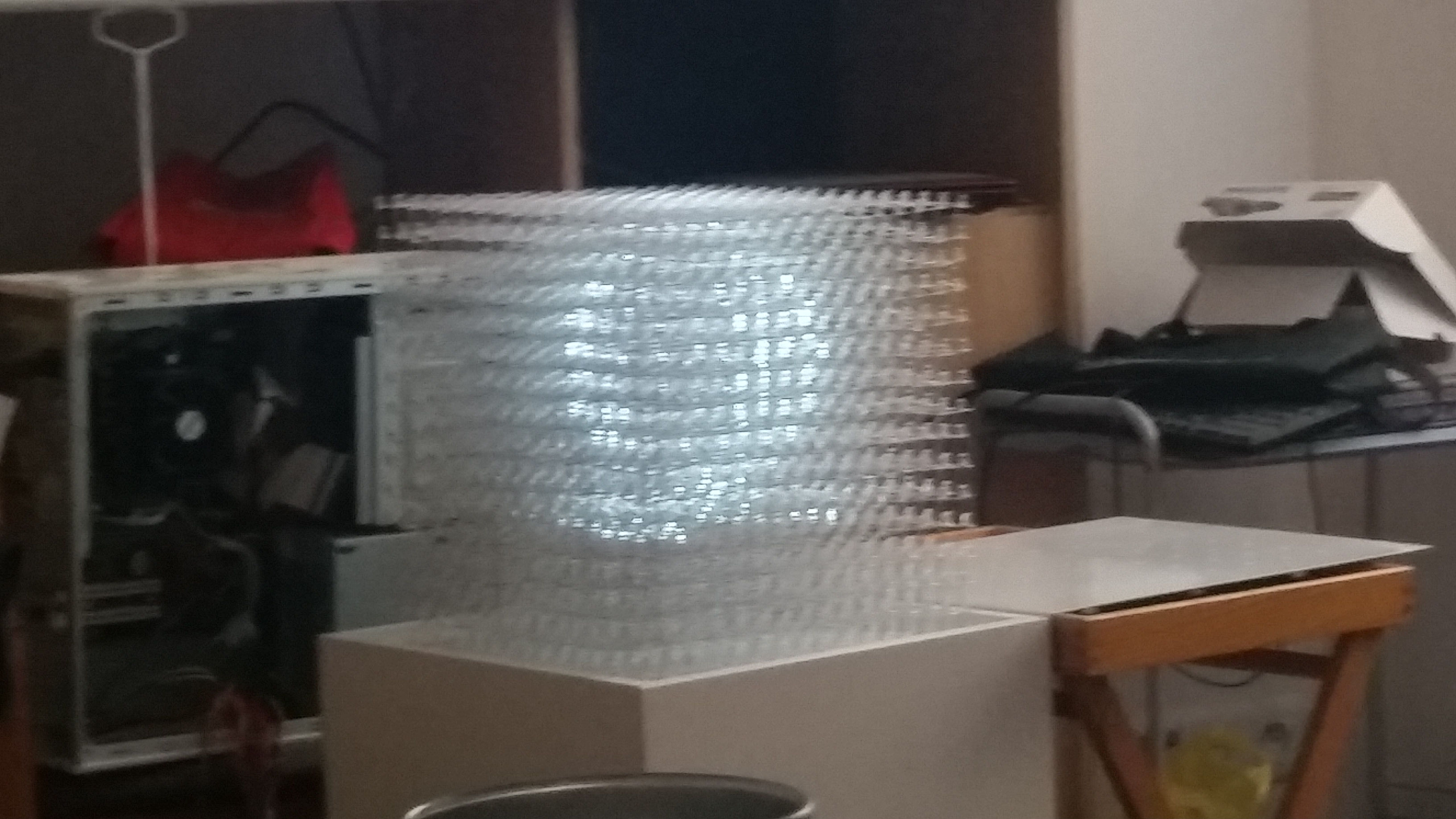

Bon en 4 couches ça passe, on perçoit à peine un scintillement :
