Sortie casque sur Wonderswan : ça semble faisable - Page 6

Ah oui tu as raison, il y en a chez Digikey :
http://www.digikey.com/product-search/en/connectors-interconnects/card-edge-connectors-contacts/

une imprimante 3D est incapable de faire des pièces de lego parfaitement fonctionnelles, je doute, pour des connecteurs.

Ouais mais pour les Lego, les tolérances mécaniques sont ric-rac. Pour les connecteurs je ne pense pas que ce soit aussi critique, du moins pour ceux dont parle Godzil. C'est peut-être limite pour une imprimante à extrusion, mais à mon avis une impression "pro" doit y arriver.

Ha ben oui non je pensais pas a cette techinque la

Pour avoir vu des modeles fait a l'impression "couche a couche" de proto fait a mon boulot (je sais plus le nom technique) c'etait vraiement precis et de bonne qualite

Pfiou.


La prise casque juste à côté de la prise EXT. Maintenant que j'y réfléchis c'était pas le meilleur emplacement. J'ai malheureusement cassé un bout de coque en forant le trou.


J'ai recoupé les fils, et j'ai mis l'un des chips au-dessus de l'autre pour gagner quelques millimètres carrés.


Petit test pour voir si ça rentrera. Limite.


Dernier test avant remontage final. ça a l'air concluant. Je vais mettre un bon gros plot de colle pour sécuriser le montage puis je refermerai.

Notez la présence d'une molette de volume sur la gauche de la console ça a rendu le montage bien plus difficile, mais le résultat en vaudra la peine.

Beau boulot

pense a bien isoler les composants

Voilà j'ai fini


La molette de volume. Je n'aurai pas souvent besoin de l'utiliser vu que ça ne gueule pas très fort. Au moins le trou servira à quelque chose


La prise casque a pris un poil plus de place que prévu, j'ai du laisser la console entrouverte à cet endroit.


Le produit fini. Je suis vraiment content de moi

N'empêche que c'est pas le genre de mod que je ferais tous les jours. Ce doit même être le plus difficile de tous ceux que j'ai entrepris jusqu'à présent.

Merci à Zerosquare sans qui rien ne serait possible (et pour les pièces ), merci Godzil pour la rétro-ingénierie de la prise casque originale et à tous les autres intervenants du topic

Bravo
Plus qu'à te faire une petite séance de jeu sur la WS pour te détentdre et fêter ça

c'est très bien fait, bravo.

Toutes mes félicitations !
Le rendu est très propre

Wah bravo !

Zero:Tu prends ta swan modé a l'AC ? J'ai un jeu qui exploite l'HyperVoice ^^

D'ac

Zerosquare (./49) :

Godzil (./48) :
je t'interdit de démonter des N64 pour leur piquer ce BU

Zut, il a lu dans mes pensées
(même sur une N64 HS ? )

Godzil (./48) :
c'est quoi le protocole exactement utilisé par la WS ?

Du left-justified (or right-justified, mais vu que c'est du 16 bits ça revient au même ; la différence n'existe que quand il y a plus de 16 bits). Le problème c'est que la majorité des DACs faciles à utiliser (peu de broches, boîtiers facilement soudables, et pas besoin de 36000 composants externes) ne supportent que le format I²S. On pourrait convertir le format de sortie en I²S avec des bascules, mais ça fait des composants supplémentaires.

(voir post ./145)

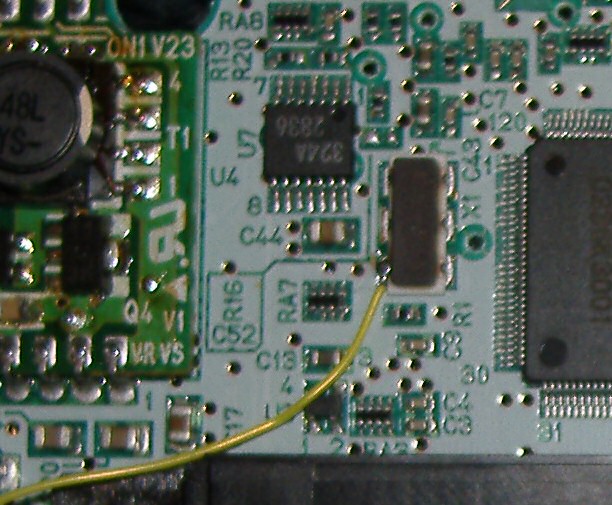

Les DACs modernes ont besoin en plus d'un signal d'horloge à 128, 256, 384 ou 512x la fréquence d'échantillonnage (avec verrouillage en phase) pour faire fonctionner les blocs sigma-delta, contrairement aux anciens modèles. Ce signal n'existe pas sur le port d'extension. Par contre, coup de chance, la fréquence du quartz principal correspond, donc on peut la récupérer directement :
img - http://www.mirari.fr/eqDN - img
(c'est le fil jaune)

Si on veut avoir quelque chose qui fonctionne avec juste le port d'extension, il faut le synthétiser. Je vois deux façons de le faire :
- multiplicateur de fréquence à PLL en se basant sur BCLK (casse-pieds)
- faire un oscillateur à cette fréquence avec un quartz, et le synchroniser brutalement en forçant la sortie à zéro sur les fronts du BCLK (y'a une astuce de ce genre utilisée dans la Jaguar pour verrouiller la sous-porteuse composite à l'horloge vidéo)

Je remonte ce topic sur ce post. Pour le boulot je devais m'amuser avec un codec audio, ca m'a fait penser a ce topic, et ce post en particulier.

Donc, prenont par exemple un TLV320AIC3106 (Audio Codec de chez TI, reference prise au hazard bien sur ) Le probleme serait le signal Master Clock?

Les trois signaux qu'on a de la Swan sont le
- BCLK : Bit clock (768Khz)
- WCLK : Word Clock ( 24Khz )
- DIN : Data In

et ce qu'il nous manque c'est le master clock qui doit etre synchrone avec les deux autres en gros c'est ca?

Tout à fait.

C'est con Ca empeche justement d'utiliser un codec un peu plus fourni que celui officiellement utilise, exit les effets 3D, filtres & co


#loin#

Ben y'a trois solutions possibles évoquées dans le post en question, c'est juste qu'elles sont casse-pieds

Godzil (./54) :
guess from the photo:

T1 mais j'etait pas frais ou quoi le jour ou j'ai fait cette image?! Comment j'ai pu inverse les pins a ce point O_o

Hum ? Ça m'a l'air bon, à moi.

Ben sois sur le dessin le composant est vu par dessous, soit j'ai plus du tout les yeux en fasse des trous. Si le dessin represente par dessus, la broche 1 devrait etre en bas a droite et non en haut a droite commen j'ai represente..

Edit: Bon j'ai trouve la DS original (composant de chez Rohm et le dessin que j'avais utilise est bien vu "par dessous" O_o

La vrai ref est BH3541F (et non UTC) et etait fait pour... la sortie casque de lecteurs de CD

Ben la patte 1 est en haut à droite sur l'image (c'est confirmé par l'encoche et le sens du texte sur le CI), donc le point rouge n'est pas à la bonne place, mais le reste est bon ?

Le point rouge est je pense une erreur de ma part, et le dessin est vu par dessous:
Cf la DS de Rohm
http://pdf.datasheetcatalog.com/datasheet/rohm/bh3541f.pdf

Ah j'ai pigé, tu parles du schéma sur la datasheet ?

Je l'ai pas remarqué parce que je regardais les numéros des broches, et pas leur position sur le schéma (qui est souvent arbitraire). Mais dans ce cas c'est trompeur en effet. En cas de doute, mieux vaut regarder explicitement le marqueur de la patte 1, et se souvenir que les broches sont normalement numérotées dans le sens inverse des aiguilles d'une montre.

Si tu te bases sur les numéros de broches, le schéma et ton dessin sont concordants.

Plus de deux ans plus tard, les puces ampli audio qui avait disparu sont réapparues au fond d'un carton qui n'avait rien à voir

Remontage de topic, je m'excuse.
J'ai voulu essayer de faire le tout avec un AVR (sorties PWM), mais la réponse aux interruptions est trop lente. Un front sur 4 de BCLK est pris en compte...
Il y aurait peut être des µC tout aussi petits et peu chers mais plus rapides, avec aussi de la PWM 16 bits ?

Pourquoi un µC ? Un vrai DAC n'est pas plus cher et aura une qualité audio bien meilleure

Et de toute façon, avec une PWM 16 bits, il te faudrait une fréquence d'horloge de 32 kHz * (2¹⁶ - 1) = 2.09712 GHz. Bon courage

Autant faire un Delta Sigma

Tu peux, mais il va te falloir une puissance de calcul pas négligeable (et des algos pas simples) pour un résultat qui sera - au mieux - celui d'un mauvais DAC audio actuel. Alors bon...
