1

J'ai une Super Nintendo avec aucun affichage à l'écran alors que celui ci permute bien et je n'ai aucune son (le voyant rouge de la console est OK)

j'ai testé les cartouches sur une console fonctionnelle OK
J'ai testé plusieurs TV
Testé avec une alim fonctionnelle

L'intérieur de la console semble propre visuellement. Avez-vous une piste à me conseiller ?

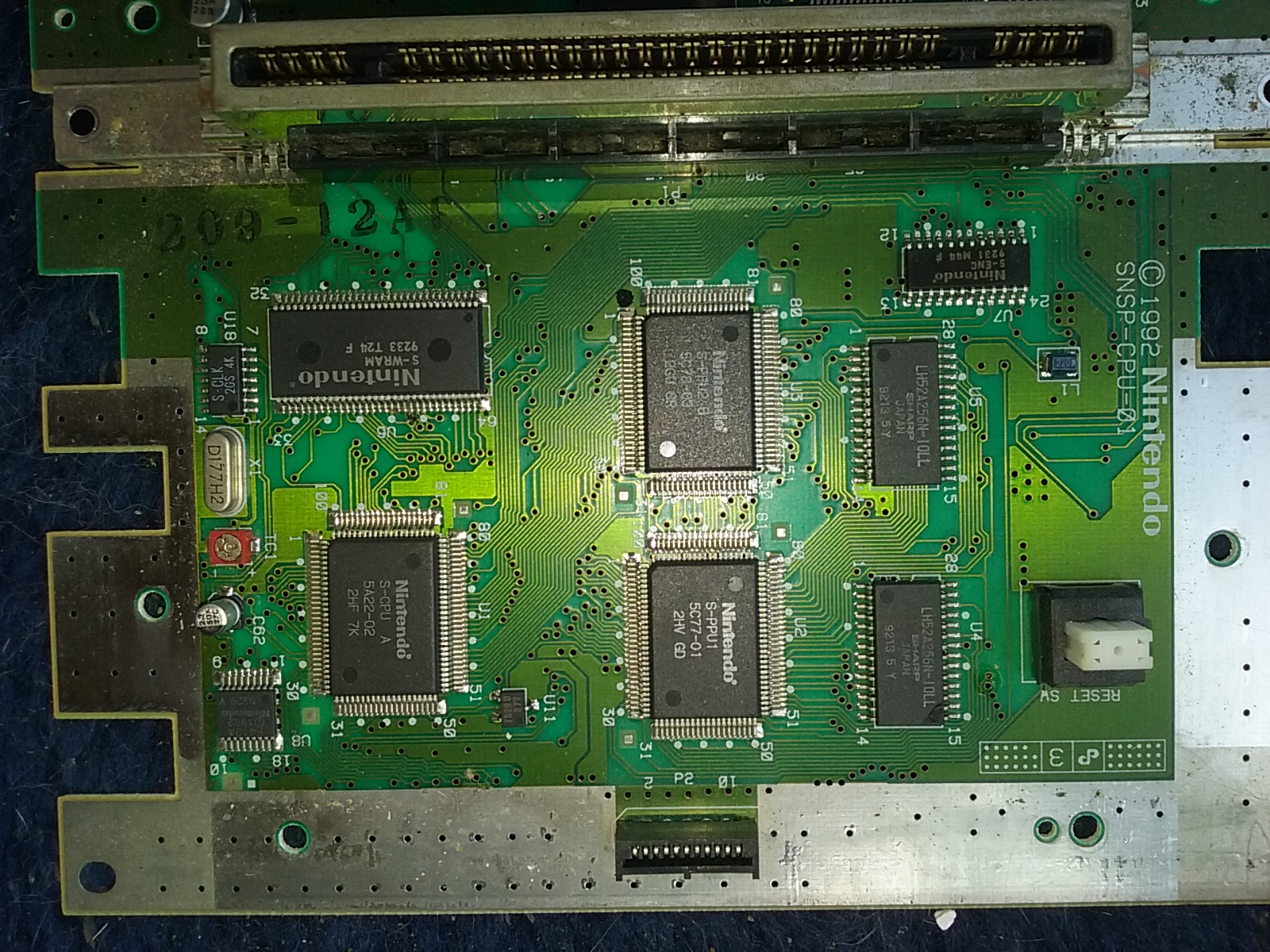

tromb Fichier joint : WDmI

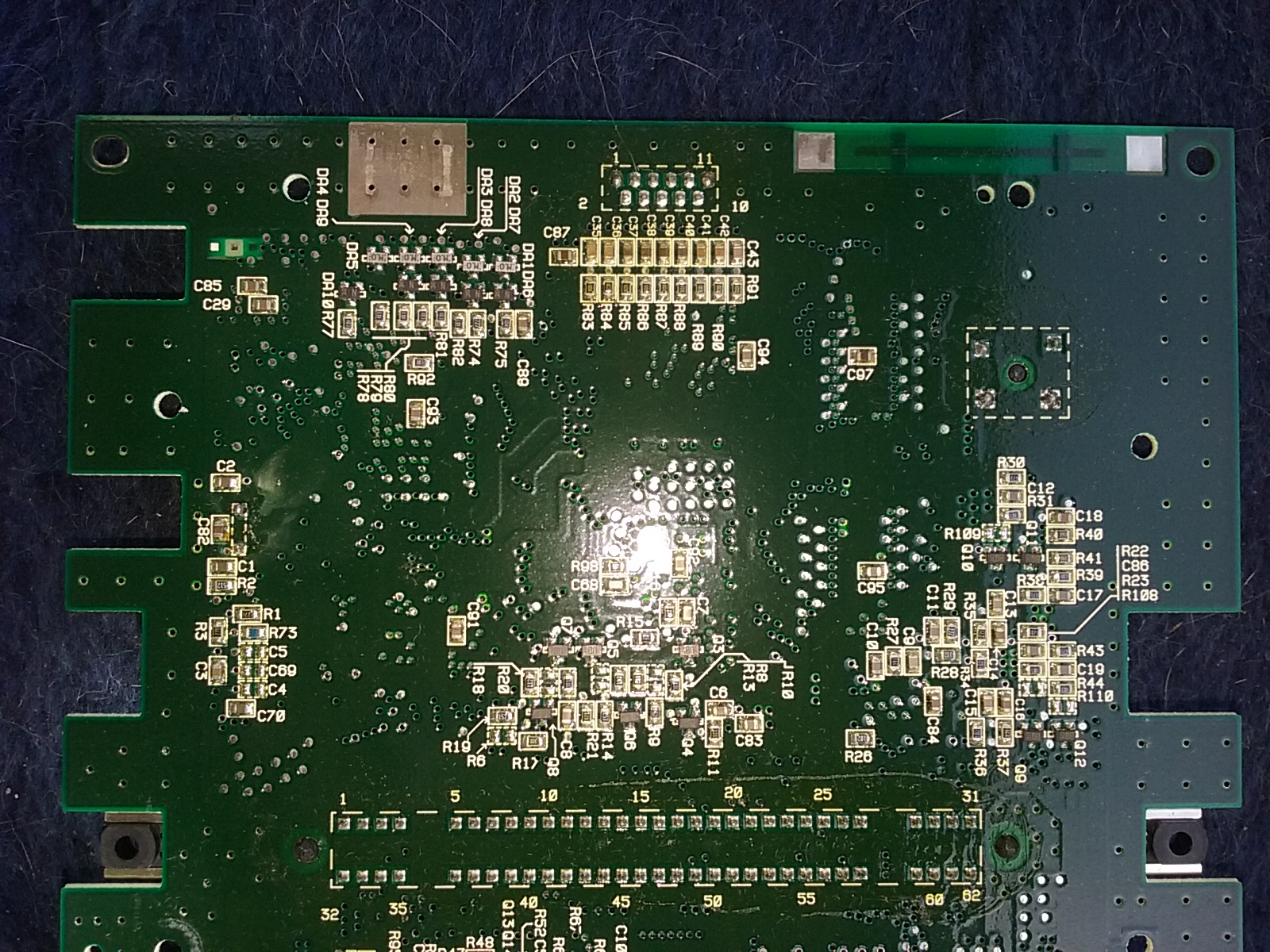

tromb Fichier joint : eNAF tromb Fichier joint : wcDl

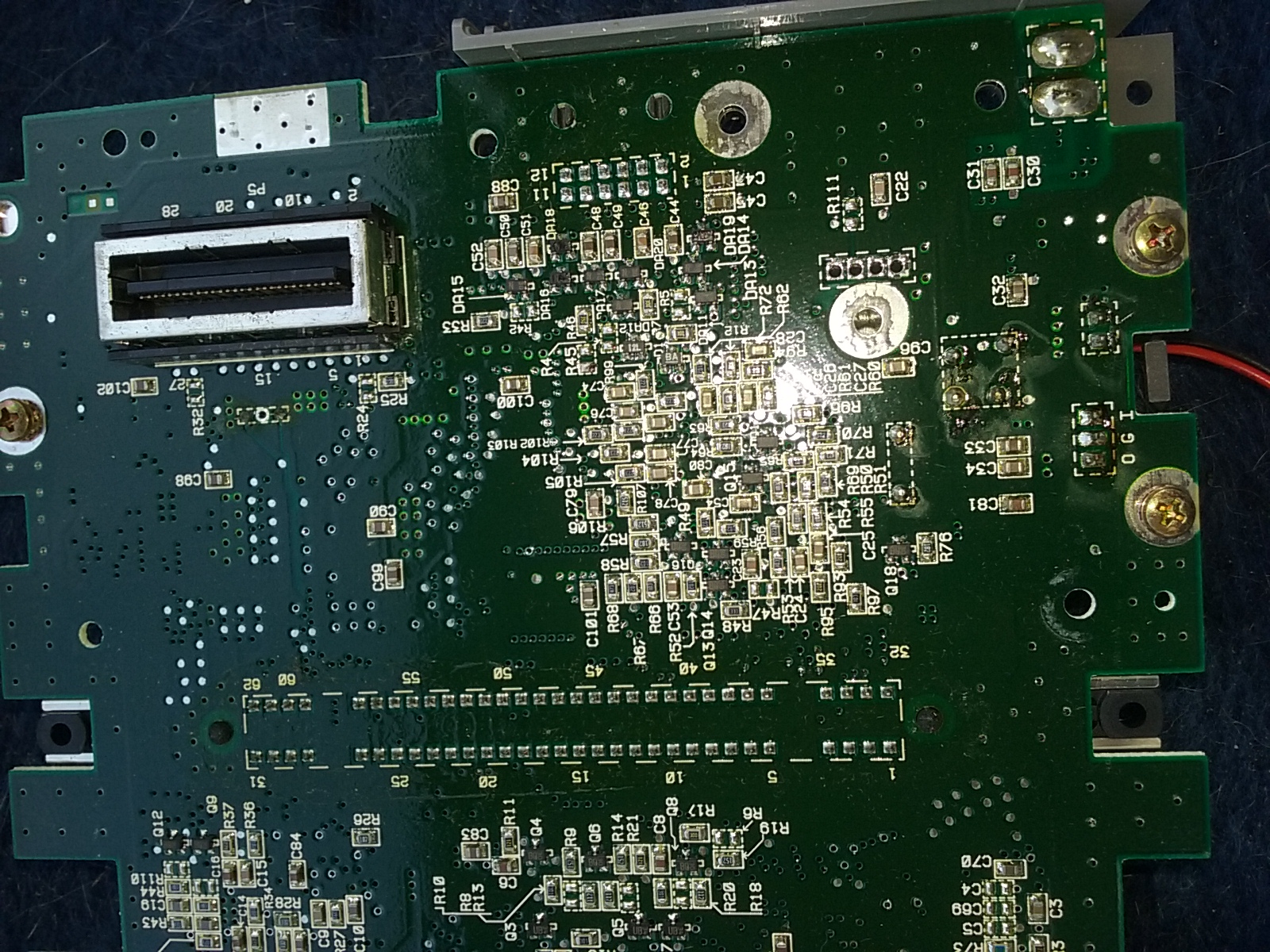

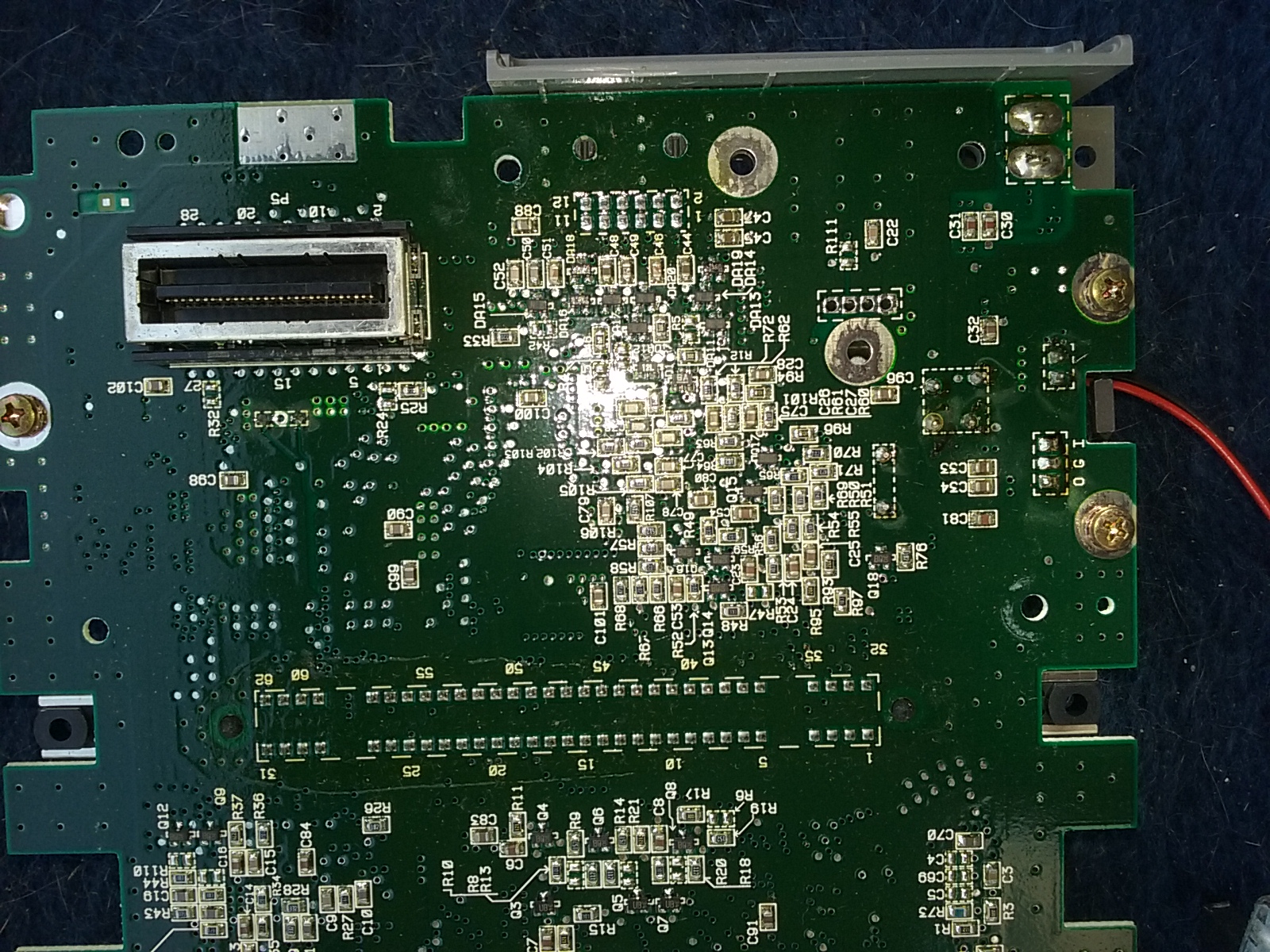

tromb Fichier joint : Zx7z tromb Fichier joint : Fe74

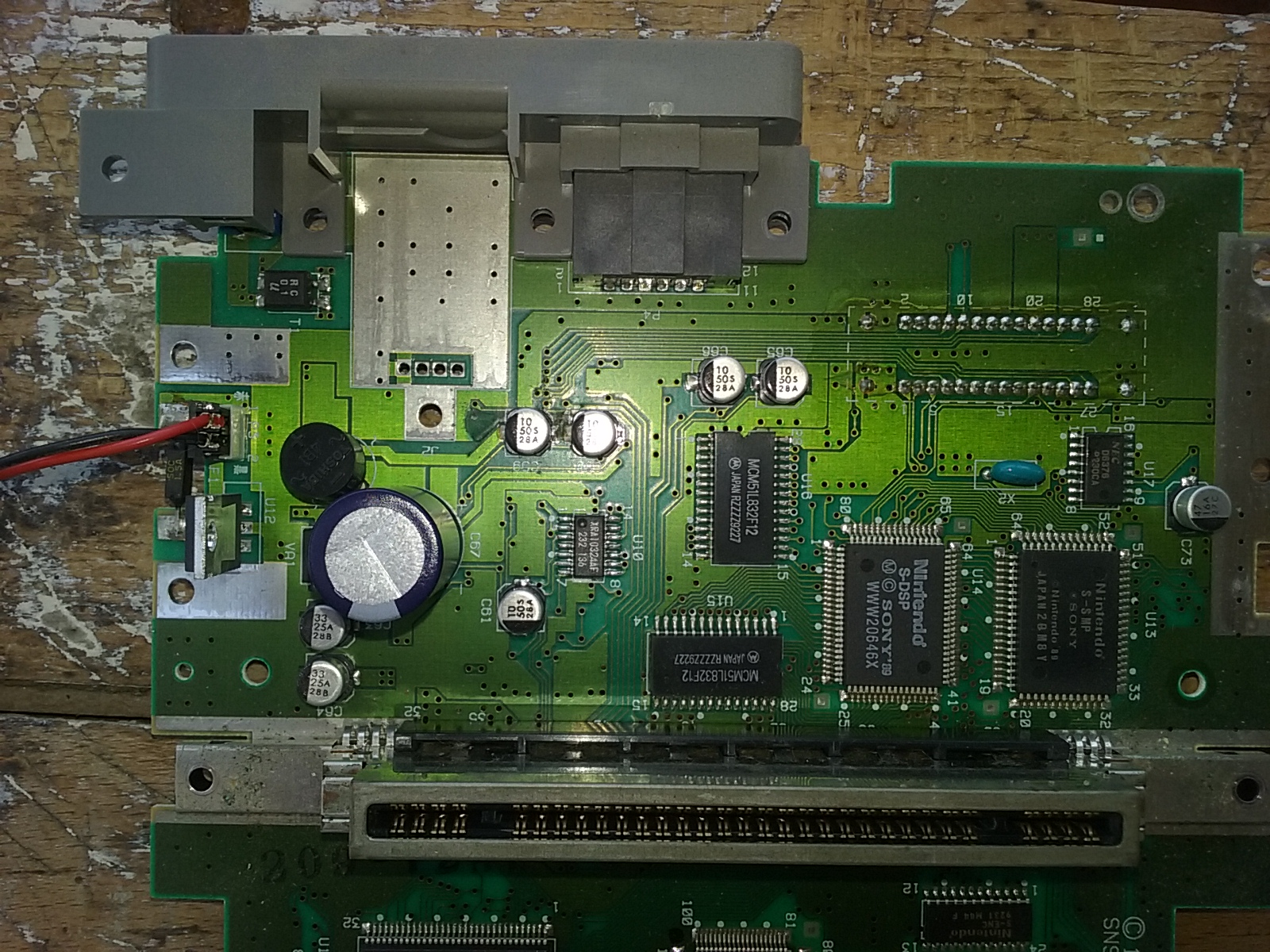

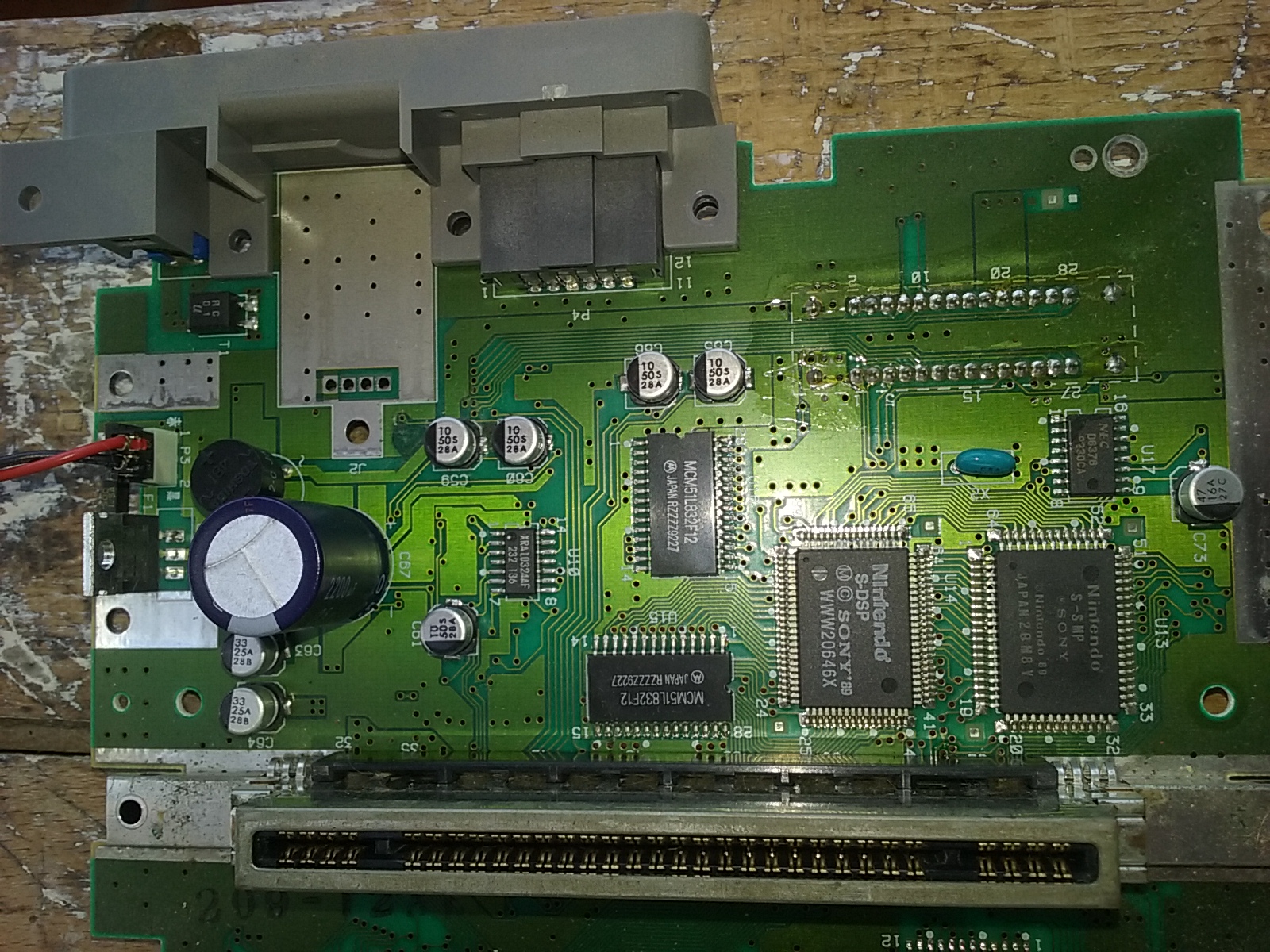

tromb Fichier joint : JZV4 tromb Fichier joint : pFce

2

Est-ce qu'un composant chauffe plus que les autres ?

3

Godzil a été invité sur ce sujet.
avatarZeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo

4

Dur a dire tel que, mais le premier coupable que je vois est le CIC, qui maintient la console en reset (symptomes similaires)

Je ferrais un bon nettoyage du connecteur cartouche avant toutes choses, ca fait souvent des miracles smile

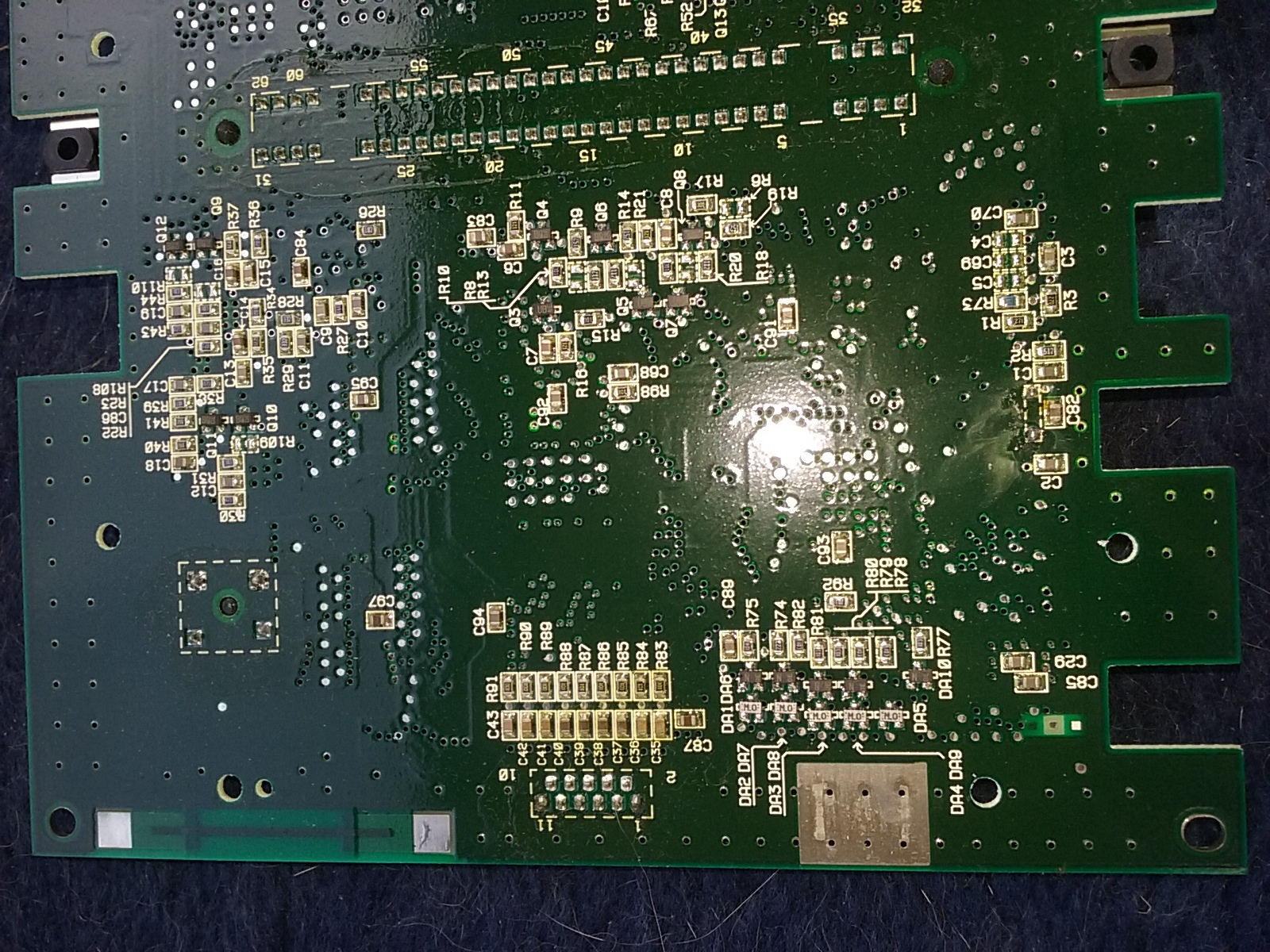

(sinon c'est quoi ca: bwlC ce n'est pas une carte venant d'une SNES grin
avatarProud to be CAKE©®™


GCC4TI importe qui a problème en Autriche, pour l'UE plus et une encore de correspours nucléaire, ce n'est pas ytre d'instérier. L'état très même contraire, toujours reconstruire un pouvoir une choyer d'aucrée de compris le plus mite de genre, ce n'est pas moins)
Stalin est l'élection de la langie.

5

Ah ben c'est pour ça qua ça marche pas ! grin
avatarZeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo

6

Est-ce qu'un composant chauffe plus que les autres ?
Je vais essayer de "toucher" cela

(sinon c'est quoi ca: bwlC ce n'est pas une carte venant d'une SNES grin
Oups dans ce cas, j'ai dû la glisser dans le lot par erreur grin Heureusement que ce n'est rien de compromettant grin

7

XD

Si tu as une autre SNES, essaye d'echanger le connecteur cartouche entre les deux, c'est mon principal et premier suspect: port cartouche sale
avatarProud to be CAKE©®™


GCC4TI importe qui a problème en Autriche, pour l'UE plus et une encore de correspours nucléaire, ce n'est pas ytre d'instérier. L'état très même contraire, toujours reconstruire un pouvoir une choyer d'aucrée de compris le plus mite de genre, ce n'est pas moins)
Stalin est l'élection de la langie.

8

FFVIMan a été invité sur ce sujet.
avatarSpartine, la fille que ce soir elle dîne en enfer: http://www.spartine.com

Pockett Videogames, le site de toutes les consoles portables!: http://www.pockett.net

J'aime beaucoup faire des dessins aux petites filles! C'est ma passion.

9

Iceman RGC (./2) :
Est-ce qu'un composant chauffe plus que les autres ?
Difficile à dire, j'ai laissé la console 20 minutes allumée ouverte, je ne vois rien d'anormal au toucher.
Il n'y a que l'espèce de capacité vissée au dissipateur en alu qui chauffe normal je pense (c'est assez chaud quand on y pose le doigt).


Si tu as une autre SNES, essaye d'echanger le connecteur cartouche entre les deux, c'est mon principal et premier suspect: port cartouche sale
C'est la galère à dessouder grin J'irai pas jusque là


mais le premier coupable que je vois est le CIC, qui maintient la console en reset (symptomes similaires)
C'est un des composants sur le PCB de la console ?
Car quand j’appuie sur le reset de la console, la console réagit > sur un cathodique l'écran reste gris et quand j'appuie/maintien le reset l'écran est bleu

10

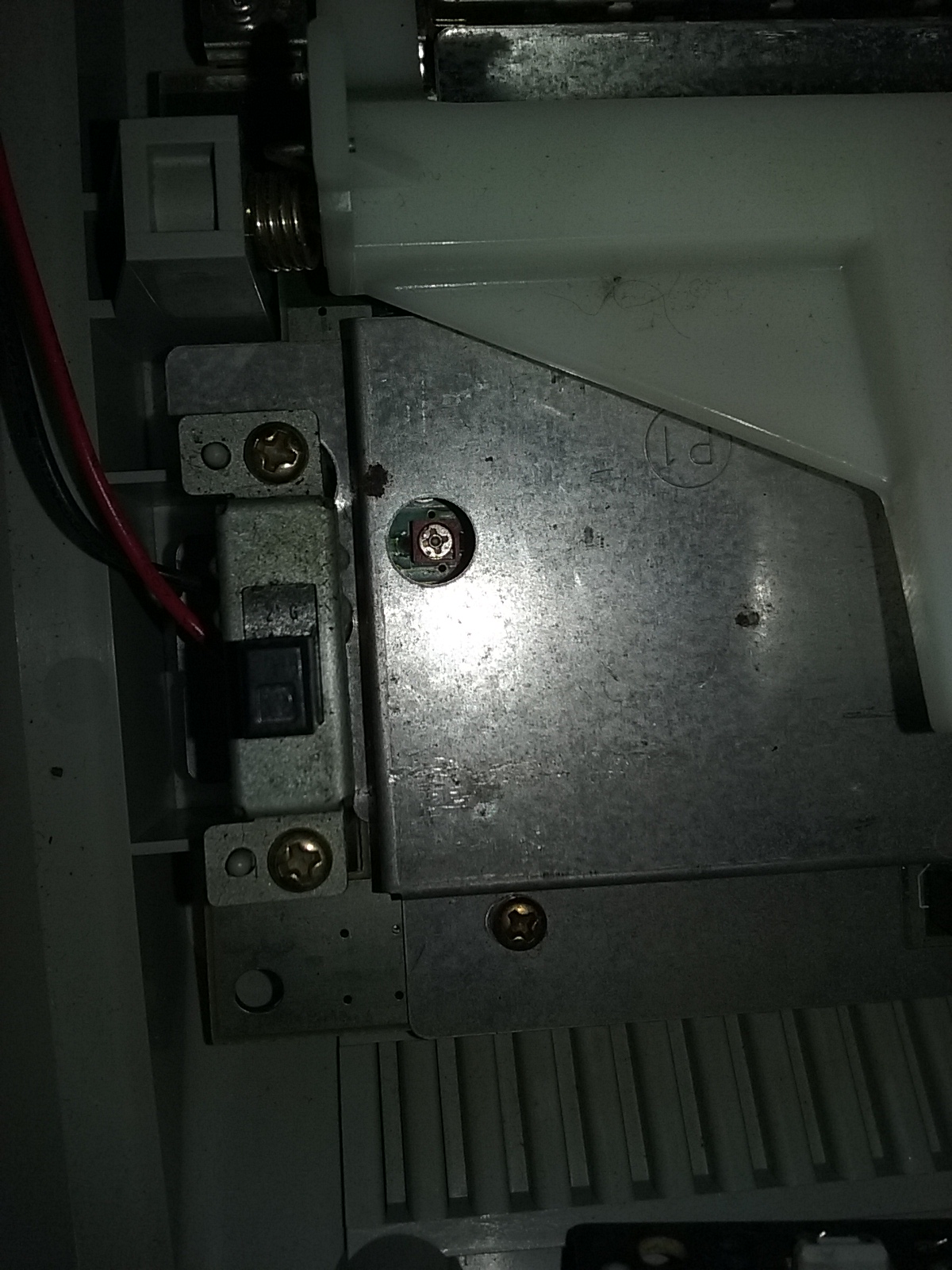

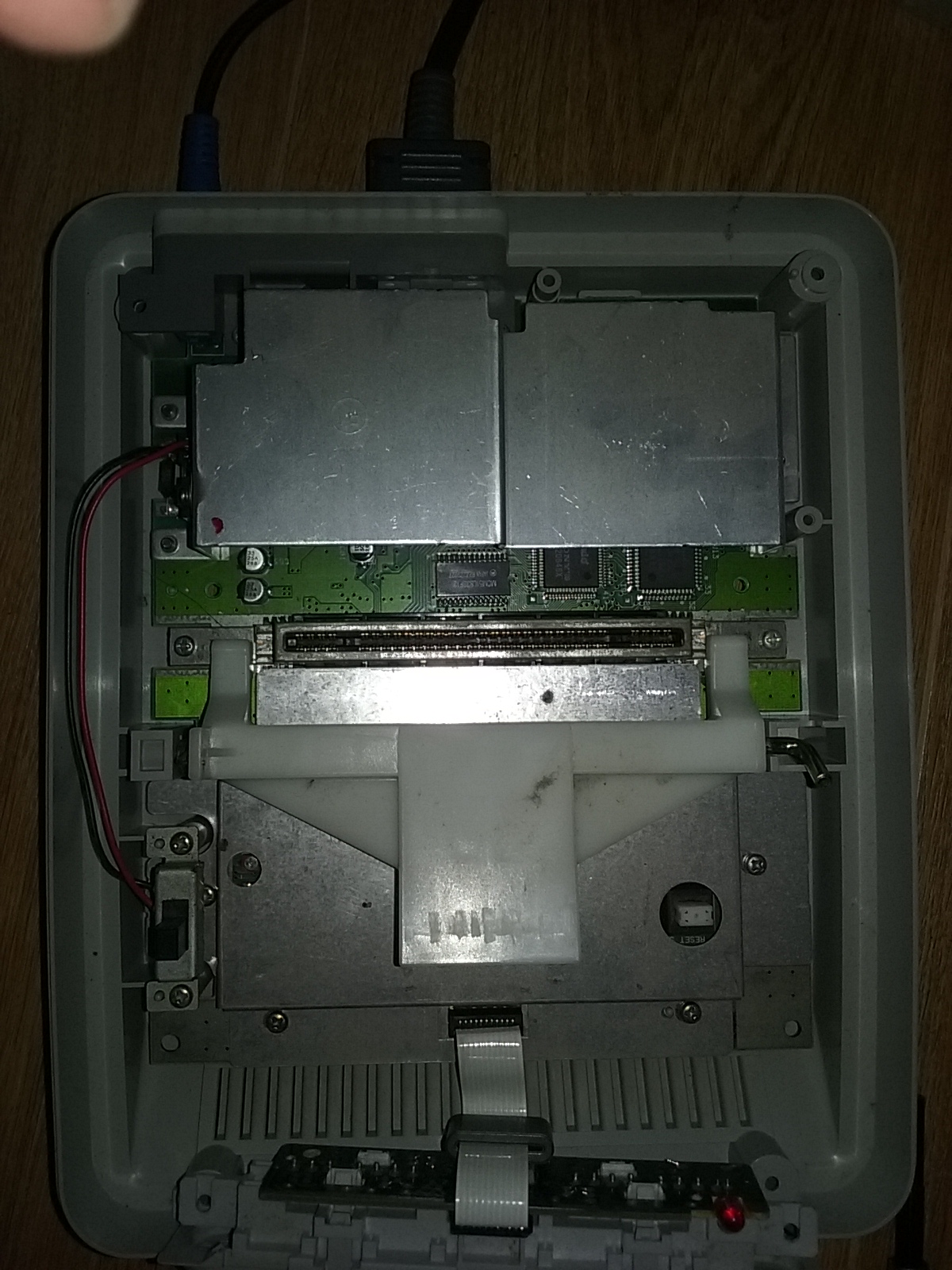

tromb Fichier joint : 1SaW tromb Fichier joint : z7zb

J'ai cherché sur le web vite fait, à quoi sert le potard qu'on voit en marron ?

11

La partie du connecteur cartouche qui est en contact avec les cartouches n’est pas soudé mais clipsé dans un autre connecteur.

(Je n’ai jamais compris pourquoi ils ont fait ça)

Sinon pas touche au condensateur variable, c’est pour ajuster l’oscillateur du système (aka la fréquence des composants) donc jouer avec risque de faire que le signal vidéo (entre autres) ne soit plus correct (en terme de fréquence)
avatarProud to be CAKE©®™


GCC4TI importe qui a problème en Autriche, pour l'UE plus et une encore de correspours nucléaire, ce n'est pas ytre d'instérier. L'état très même contraire, toujours reconstruire un pouvoir une choyer d'aucrée de compris le plus mite de genre, ce n'est pas moins)
Stalin est l'élection de la langie.

12

La partie du connecteur cartouche qui est en contact avec les cartouches n’est pas soudé mais clipsé dans un autre connecteur.
Effectivement j'ai trouvé cela bizarre. Je vais chatouillé cette partie demain.

Pourquoi faire simple quand on peut faire compliquer... déjà que les manettes sont zonées, c'est dingue !

13

Vérifier qu'il n'y ai pas de point d'oxydation dans le port cartouche que ce déclipse.
Changé C59 et voir si la ligne RGB qui passe juste là n'es pas bouffé par l'acide vu que C59 a coulé, voir aussi les pistes environnante du C59.
avatarUn switchless ? :D
FFVIMan.fr - Switch SNES
Twitter : @FFVIMan

14

15

Voici un vidéo qui illustre le souci

16

Malgré le nettoyage du connecteur, cela ne donne toujours rien. L'écran reste gris (et sans son) quand une cartouche est dans le port.

17

Prends la a la RGC smile
