Bonjour à tous
Je viens de ressortir mon rapace de base du placard, histoire de voir s'il volait toujours. Au premier boot ce matin j'avais un écran rouge et quelques hachures noires horizontales, puis depuis plus rien, plus aucun signal vidéo en sortie, ni vga, ni peritel. Au démarrage le voyant clavier vert s'allume, le ventilo tourne, le voyant orange lecteur de dk ne s'allume pas lui, pas de logo Atari. J'ai testé l'alim, sortie 12 et 5 volt ok, pile nvram neuve, testé sans lecteur de dk, sans ram, sans clavier, aucun affichage, et vérifié à mon simple niveau les soudures, je sèche. Qui aurait une petite idée dans quelle direction creusée, par avance merci pour l'oiseau.
Bonne soirée à tous.
avatar

2

Bonjour à tous
Toujours en rade avec mon rapace, j'ai reçu ma carte de diag, après une liaison en null modem avec mon pc sous debian aucune activité sur le terminal. Autre symptôme à rajouter à mon premier post, le bouton reset n'a aucun effet, j'ai vérifié les voltages côté reset les valeurs sont bonnes. Est ce que le videl pourrait être la cause de ma panne ?
Par avance merci de vos réponses.
Bonne journée.
avatar

3

Quand tu dis que la pile de la nvram est neuve tu l'as changée là maintenant?
Sinon retire la pile et remets là, ton problème peut venir de la nvram et ça lui ferait faire un reset. C'est quelque chose qui peut arriver, nvram plantée et le symptôme est similaire à ce que tu décris, écran noir.

Sinon que connecte-tu sur la fiche vidéo et comment?
Par ex. si tu utilises le petit adaptateur VGA es tu sur qu'il est bon? Je crois qu'il y a une prise antenne à l'arrière du falcon, tu peux toujours essayer par là aussi.

4

Pour la nvram, j'ai appliqué la manip suivante http://conter.perso.enseeiht.fr/depannageNVRAMFALCON30.html pour remplacer ma pile qui était morte, et j'ai bien la bonne tension sur les poles, pas de problème de ce côté là, ma cr2032 est neuve.
Niveau connection vidéo, j'ai essayé en rvb et en vga, et le résultat est identique comme indiquer dans mon premier post, il n'y a aucun affichage, écran noir et le voyant orange du clavier ne s'allume pas lorsque je mets le rapace sous tension.
Selon l'Atari Falcon30 Service Guide, en cas de non activité en RS232 avec la cartouche de diag par cable null modem et problème d'affichage, dans la section 3.3 Troubleshooting a dead unit, il faut s'orienter vers le test des différents pins des chips, n'ayant pas d'oscilloscope, j'attends de remettre la main sur un logic probe pour faire mes tests et voir si je trouve quelque chose.
Ensuite l'ordre de diagnostic me semble être le quartz, le 68030, le combo et enfin le videl si je ne me trompe pas, merci de me confirmer.
avatar

5

Oui je connais le remplacement par une pile bouton, mais le problème n'est pas là ni la charge de ta pile. As-tu juste essayé de retirer ta pile et de démarrer sans?

Tu as aucun léger clignotement à l'intérieur de la led de droite du clavier?

6

Une fois il m'est arrivé exactement pareil, j'y croyais pas tout est revenu en enlevant et remettant la pile (j'ai la même modif que toi).
Un soft peut avoir dérapé et ecrit dans la NVRAM. Du coup elle est plantée et t'as plus de VIDEL car le mode video n'est plus bon : ST Mono mais pas d'écran ST Mono branché, donc écran noir. Aussi tu peux ne plus avoir aucune réaction matérielle (lecteur disquettes).

Sinon c'est clairement plus grave, de mémoire un membre du forum avait eu un videl hs.

7

J'ai déjà bien sûr testé le fait d'enlever la pile et de la remettre, ainsi que la combinaison de touches pour réinitialiser la nvram, toujours rien, comme tu le dis si bien le problème semble plus grave, je vais continuer mes investigation dès que je serai plus dispo, mais un videl hs pourrait bien être la source du problème.
avatar

8

Bonjour à tous,

Confinement oblige, je me replonge dans mon falcon en panne

- sur le port d'extension interne j19 pin 23 clock j'ai bien 16MHz

- sur le 68030 pin 6 clock j'ai bien 16 MHz

- si j'appuie sur le bouton reset je passe à 8 MHz puis revient à 16 MHz

- sur le combo pin 20 clock rien, probe logic TTL High, pin 191 cpu clock j'ai 16 MHz, probe logic TTL High, pin 192 clock 8 j'ai 8 MHz, probe logic TTL High, pin 193 clock 4 j'ai 4 MHz, probe logic TTL High, pin 42 Berr probe logic TTL High

- sur le videl pin 44 clock 32 rien, pin 73 clock 25 j'ai 25 MHz

dans le guide de service du falcon, 3.3 troubleshooting a dead unit, paragraphe 2, vérifier que l'horloge est à 32 MHz sur le combo, sinon remplacer oscillateur

j'ai donc remplacé le quartz par un 32.0000 MHz, mais rien de nouveau.

Qui aurait une petite idée sur la suite des investigations.

Par avance merci.
avatar

9

Donc visiblement soit un souci avec l'oscillateur 32 MHz, soit ton appareil de mesure ne va pas jusque là (tu utilises quoi pour mesurer la fréquence ?).
avatarZeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo

10

Le quartz que j'ai mis est neuf c'est un 32.0000 MHz en remplacement du 32.084988 MHz, ce montage est possible, je perd juste le rgb mais peux tester le vga si cela fonctionnait, et j'utilise un multimètre qui couvre les fréquences de 0 - 60 MHz pour mes tests.
avatar

11

Je suppose que tu as Falcon en version PAL, donc avec le circuit compliqué pour la génération du 32 MHz ?
MuBe

Tu peux toujours essayer de dessouder Q7 et la résistance en-dessous, et souder un oscillateur 32 MHz en U65 (qui sert normalement pour la version NTSC). Ou même carrément, si tu n'as pas d'oscillateur sous la main, relier la broche 8 de U65 à la broche 8 de U41 pour réinjecter le 25 MHz sur l'horloge 32 MHz pour voir ce que ça donne.
avatarZeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo

12

Merci pour le schema, oui c'est bien une version Pal, je ferai la liaison demain entre la broche 8 de U65 à la broche 8 de U41 pour réinjecter le 25 MHz sur l'horloge 32 MHz, voir ce que cela donne et je te tiens au courant.
Pour ce soir j'arrête là car je suis sur la table de salle à manger et cela ne va pas le faire ;-(
Bonne soirée.
avatar

13

La version pal sors aussi 32MHz? SI oui pourquoi ils se sont fait chier?

ca coute pas si cher un quartz, surtout comparé a toute cette electronique o_o
avatarProud to be CAKE©®™


GCC4TI importe qui a problème en Autriche, pour l'UE plus et une encore de correspours nucléaire, ce n'est pas ytre d'instérier. L'état très même contraire, toujours reconstruire un pouvoir une choyer d'aucrée de compris le plus mite de genre, ce n'est pas moins)
Stalin est l'élection de la langie.

14

Visiblement tout ce bazar est fait pour que l'horloge vidéo et la sous-porteuse couleur PAL (~4.43 MHz) restent synchronisées (y'a un truc du même genre sur la Jaguar). Après, ça n'influe que sur la sortie composite.
avatarZeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo

15

Ok fair.

Mais pourquoi le NTSC OSEF?
avatarProud to be CAKE©®™


GCC4TI importe qui a problème en Autriche, pour l'UE plus et une encore de correspours nucléaire, ce n'est pas ytre d'instérier. L'état très même contraire, toujours reconstruire un pouvoir une choyer d'aucrée de compris le plus mite de genre, ce n'est pas moins)
Stalin est l'élection de la langie.

16

Alors là... confus
avatarZeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo

17

#atari# je suppose grin
avatarProud to be CAKE©®™


GCC4TI importe qui a problème en Autriche, pour l'UE plus et une encore de correspours nucléaire, ce n'est pas ytre d'instérier. L'état très même contraire, toujours reconstruire un pouvoir une choyer d'aucrée de compris le plus mite de genre, ce n'est pas moins)
Stalin est l'élection de la langie.

18

Ouais, souvent c'est une bonne explication grin
avatarZeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo

19

Bonjour à tous,

Au départ sans liaison j'ai bien 25 MHz au pin 8 du U41, si je fais une liaison avec le pin 8 du U65, j'obtiens 6,9 MHz sur les deux pins et le même résultat sur le pin 20 du combo.

Pour mémoire c'est bien celui là le pin 8


° ° <------- j'ai 5, 018 v


° ° <------- J'ai 2,62 v


----- ° ° <------ pin 8 J'ai 2,62 v et 6,9 MHz
---
-
U65
avatar

20

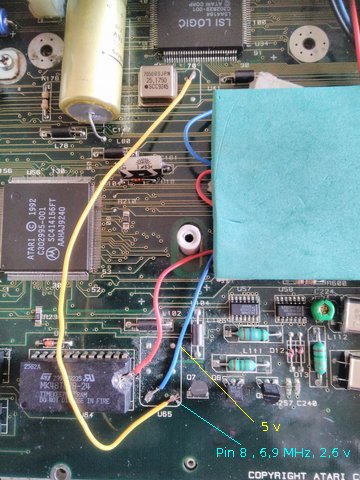

Une petite photo plutôt que mon schema

ZeWg
avatar

21

Il faut dessouder Q7 et la résistance à laquelle il est relié (référence pas lisible sur le schéma).
avatarZeroblog

« Tout homme porte sur l'épaule gauche un singe et, sur l'épaule droite, un perroquet. » — Jean Cocteau
« Moi je cherche plus de logique non plus. C'est surement pour cela que j'apprécie les Ataris, ils sont aussi logiques que moi ! » — GT Turbo

22

En enlevant le transistor Q7 et la résistance R251, j'obtiens bien 25 MHz sur le pin 8 du U65, pin 8 du U41 et pin 20 du combo, mais toujours pas de led clavier allumée.
avatar

23

Bonjour,

Quelques valeurs de voltage relevées pour faire avancer le schmilblick sait-on jamais, sachant que j'ai relié le pin8 du U41 au pin 8 du U65, enlevé Q7 et R251 selon Zerosquare et que j'ai bien du 25MHz sur le pin 20 du combo.

Transistor Q9 Collecteur 5,05 V, Base 2,09 V, Emetteur 1,88 V

Transistor Q8 Collecteur 39mV, Base 0,74V, Emetteur 0,1mV

Inducteur L111 5,02V --- 5,02V

Inducteur L105 5,02V --- 5,02V

Inducteur L112 185mV --- 39mV

Oscillateur Y3 38mV --- 2,1V

Oscillateur Y2 2,53V --- 2,53V

IC 74LS74 U57 d'un côté 4 pins à 5,02V et de l'autre 5 pins à 0,1mV

IC74HC04 U58 d'un côté le premier pin à 5,02V les " suivants à 0,1mV et de l'autre 1 pin tout seul 2,53V

Résistance R600 2,53V --- 2,53V

Résistance R257 1,88V --- 0,1mV

Condensateur C240 1,88V --- 0,1mV
avatar

24

J'avais oublié celui là situé entre la sortie vidéo et le videl

Transistor Q2 Collecteur 5,05 V, Base 0,8mV, Emetteur 0,1mV
avatar

25

Bonjour à tous,

Suite à la modification opérée à savoir, liaison du pin8 du U41 au pin 8 du U65, enlevé Q7 et R251 selon Zerosquare, je retrouve maintenant du 25 MHz sur le pin 20 CLOCK du combo, du 25 MHZ sur le pin 73 CLOCK25 du videl cela est normal je l'avais au dépar t, et de nouveau du 25 MHz sur le pin 44 CLOCK32 du videl qui ne donnait rien auparavant en 32 MHz. Par contre maintenant j'ai 6,29 MHz sur le 68030 au pin 6 CLOCK et sur le port d'extension interne j19 pin 23 CLOCK alors que j'avais du 16MHz avant la modification. Qu'en penser, le combel ne serait-il pas plus le responsable de ma panne plutôt que le videl ?
avatar

26

@midnight
je vais tenir compte de tes remarques judicieuses, mon falcon est toujours en réparation (stand by)
