Bonjour à tous.

C'est fait, j'ai pu dessouder la NVRAM de mon Falcon !
Je voulais le faire depuis un moment, mais la difficulté de la manip, la peur d'abîmer la carte-mère et la proximité de la CT1 m'avaient jusqu'à présent dissuadé de le faire.

Sauf que maintenant, j'ai la chance de disposer d'un outil redoutable pour dessouder les composants traversants.
C'est un "pistolet à dessouder". En gros, c'est un fer à souder avec une bouse creuse et un dispositif d'aspiration.
J'en avais déjà un depuis longtemps qui n'a jamais fonctionné. Une grosse bouse que j'ai immédiatement regretté d'avoir acheter.

Bien après, un ami m'a conseillé ce modèle : http://www.hakko.com/english/products/hakko_fr301.html (en fait un FR-300, le modèle d'avant).
Il fonctionne à merveille.

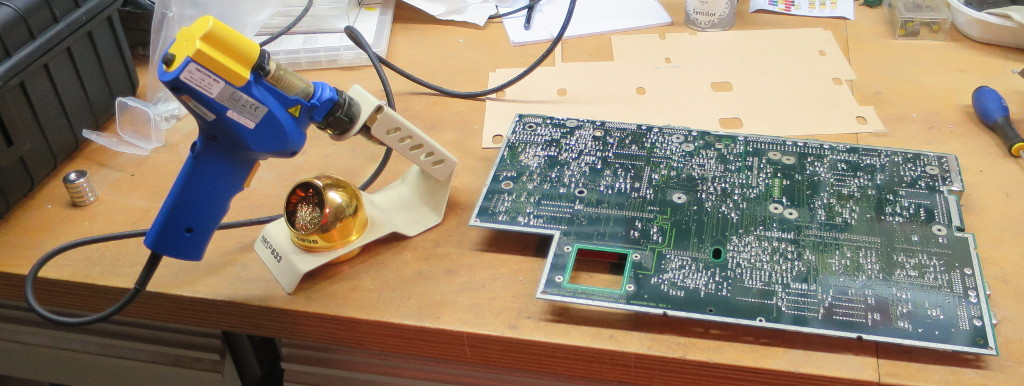

C'est parti :

8Rn7

aZtl

Propre, net, sans stress ni pour moi ni pour le Falcon.
Prochaine étape : soit la modification du chip retiré (un Motorola MCCS146818), soit l'utilisation d'un kit compatible.
avatar

2

Si c'est pas indiscret le Hakko t'as coûté combien ? J'ai un duratool depuis quelques années et bien que ça soit le jour et la nuit par rapport aux solutions manuelles, ce n'est pas l'outil le plus qualitatif que j'ai et je cherche à monter en gamme pour avoir un truc plus robuste et efficace vu que je fais plus de réparations qu'avant.
avatar
"If you see strict DRM and copy protection that threatens the preservation of history, fight it: copy the work, keep it safe, and eventually share it so it never disappears. [...] no one living 500 years from now will judge your infringing deeds harshly when they can load up an ancient program and see it for themselves."

Benj Edwards - Why History Needs Software Piracy

- - -
Achat ou échange: topic de mes recherches / Meilleur smiley = #helico#

3

Salut Fabrice,
Félicitation voilà du travail nickel propre ! smile
Il existes des solutions permettant de mettre une pile boutton:
NVRAM/RTC replacement module for Falcon030 · centuriontech.eucenturiontech.euPlug-in replacement for original NVRAM chip in Atari Falcon030 computer. Designed to be compact, fully compatible with original bulky Dallas DS12887(A) chip. Additionally, it features conveniently placed 2p pinheader allowing you to easily reset NVRAM contents, if needed. Backed by a replaceble CR1220 coin cell battery (not included).


Sinon il faut faire de la chirurgie, il y a des liens ici:
http://christophe.bray.free.fr/informatique/falcon/pile_falcon/index.htm

Bon courage !

Vincent

4

Si c’est un vrai Hakko et non un clone chinois, il faut compter plus de 200€: https://www.tequipment.net/Hakko/FR-301/Desoldering-Equipment/Rework-Stations/
avatar
Proud to be CAKE©®™


GCC4TI importe qui a problème en Autriche, pour l'UE plus et une encore de correspours nucléaire, ce n'est pas ytre d'instérier. L'état très même contraire, toujours reconstruire un pouvoir une choyer d'aucrée de compris le plus mite de genre, ce n'est pas moins)
Stalin est l'élection de la langie.

5

Oui je sais, ma question sous jacente si le prix avait été sous cette barre aurait été celle de la source pour du Hakko a prix abordable grin
avatar
"If you see strict DRM and copy protection that threatens the preservation of history, fight it: copy the work, keep it safe, and eventually share it so it never disappears. [...] no one living 500 years from now will judge your infringing deeds harshly when they can load up an ancient program and see it for themselves."

Benj Edwards - Why History Needs Software Piracy

- - -
Achat ou échange: topic de mes recherches / Meilleur smiley = #helico#

6

C'est un "vrai" Hakko, modèle FR-300, acheté en promo chez https://www.batterfly.com en octobre 2017 pour 235,00 €.
Batterfly est situé en Italie. Le service client, contacté avant achat, est très disponible et très sympa.
Aujourd'hui, il est remplacé par le FR-301 : https://www.batterfly.com/shop/en/hakko-fr-301 (actuellement à 275,00 €).
avatar

7

Merci !
avatar
"If you see strict DRM and copy protection that threatens the preservation of history, fight it: copy the work, keep it safe, and eventually share it so it never disappears. [...] no one living 500 years from now will judge your infringing deeds harshly when they can load up an ancient program and see it for themselves."

Benj Edwards - Why History Needs Software Piracy

- - -
Achat ou échange: topic de mes recherches / Meilleur smiley = #helico#

8

Pour le remplacement / la réparation du chip, j'aimerais beaucoup faire quelque chose comme ça : http://conter.perso.enseeiht.fr/depannageNVRAMFALCON30.html.
Le problème, c'est que j'ai un chip Motorola "MCCS146818BM". C'est sûr qu'il y a une pile noyée dans la résine noire, mais je ne suis pas sûr du tout que les fils de la puce Motorola soient noyés au même endroit que ceux de la MK48T87B du lien ci-dessus.

Recherches en cours... ;-)

EDIT :

1/ en janvier 2011, j'avais tenté de réparer (sans succès) un Falcon donné par un ami : topics/137272-depannage-falcon030.
J'étais resté brocouille, comme on dit dans le Bouchonnois, mais j'avais disqué la puce de NVRAM pensant qu'elle pouvait être à l'origine de la panne.
Par chance, j'avais gardé la puce disquée. Je vais pouvoir l'autopsier et ainsi préparer l'intervention sur celle que j'ai pu dessouder de mon Falcon.

2/ j'ai trouvé le datasheet des puces MCCS146818B et MCCS146818BM.
Le "M" de la 2e référence signifie "Module", à savoir qu'elle a un capot noir dans lequel sont noyés un quartz (probablement à 32,768 kHz) et une pile 3V. C'est cette référence qu'il y a sur mon Falcon.
Sur cette référence de puce, il manque des pins - c'est un choix de Motorola - et en particulier il manque la pin n°20.
Quand je regarde le pinout de la référence "MCCS146818B" (sans le "M") qui ne dispose pas de capot résine (donc pas de quartz ni de pile intégrés), j'observe que la pin n°20 existe et est à relier à la pile de 3V.
Je vais sûrement diriger mon autopsie en priorité vers cette pin n°20 manquante, et voir si elle ne serait pas par hasard présente quand même mais noyée dans la résine.
avatar

9

Chapeau pour le boulot, mon Falcon devra y passer également.
avatar
Atari Falcon 4mo
Atari 520 STe 2mo
Thomson mo5 clavier meca
Amiga 600 en cours de redémarrage

10

pascalpif (./9) :
Chapeau pour le boulot, mon Falcon devra y passer également.

Si tu habites / passes près de Besançon (25), c'est avec plaisir que je pourrai le faire pour toi ! oui
avatar

11

Bonjour.

L'heure est venue de d'autopsier la puce NVRAM "MCCS146818BM" que j'avais disqué en 2011 sur un Falcon qu'on m'avait donné et que je n'avais pas pu réparer...
Mon Falcon (pas en panne, lui) dispose de cette même référence que j'ai pu dessouder proprement, étant mieux équipé aujourd'hui.

La puce existe (entre autres) en 2 versions :
- la "MCCS146818BM" qui équipe le Falcon ; elle dispose d'un gros capot noir dans lequel se trouve une pile et probablement un quartz.
- la "MCCS146818BP" que j'ai trouvée dans un datasheet de chez Motorola ; cette puce nécessite l'ajout d'un quartz et d'une pile externes.

Le datasheet Motorola est intéressant.
Voici le pinout de la "MCCS146818BM" (NVRAM Falcon) :

mVGR

Il faut le comparer à celui de la "MCCS146818BP" :

yQDd

Je constate que le quartz est à connecter sur les pins 2 et 3. Ces pins sont absentes sur la "MCCS146818BM".
La pile est à connecter sur la pin 20. Cette pin est aussi absente sur la "MCCS146818BM". Il s'agit du "+" de la pile.
La pin n°16 est une "simple" masse, mais elle est absente sur la "MCCS146818BM". Je pense qu'il s'agit du "-" de la pile.

On va utiliser une micro-fraise pour creuser le plastique :

SibW

Très rapidement, je trouve du métal au niveau de l'emplacement des pins manquantes n°16 et 20 :

zEIq

Je teste la tension résiduelle avec un voltmètre :

eXSU

Je n'ai pas 0,000 V mais un petit chouilla, preuve qu'il y a bien une pile dans les parages et qu'elle est totalement à plat !
Hasard intéressant, alors que je me tortillais les doigts pour tenir tant bien que mal les pointes de touche du voltmètre d'une seule main, et que je prenais la photo de l'autre main, une des pointes de touche a ripé et... s'est légèrement enfoncée dans le composant.
J'étais persuadé que le composant était rempli d'une résine noire et très dure.
Bah tout faux. Il est rempli d'un genre de silicone souple :

0CBR

C'est assez facile à enlever :

xmHf

Et voilà le résultat :

OTJF
v5Ll

J'ai trouvé un quartz !
J'ai trouvé une pile !
J'ai trouvé comment remplacer la pile très facilement ! :-)
avatar

12

Merci pour les photos !
avatar
"If you see strict DRM and copy protection that threatens the preservation of history, fight it: copy the work, keep it safe, and eventually share it so it never disappears. [...] no one living 500 years from now will judge your infringing deeds harshly when they can load up an ancient program and see it for themselves."

Benj Edwards - Why History Needs Software Piracy

- - -
Achat ou échange: topic de mes recherches / Meilleur smiley = #helico#

13

Super, elle n'aura pas été dépecée pour rien grin Bon courage pour l'opération sur la "vraie" puce !

14

Salut
Je suis intéresser, par quoi vas tu remplacer ta NVRAM ? Par la même puces ou un mod(avec pile)
Je te demande ça car j'ai fait un sujet ici:

topics/191722-falcon-030-changement-nvram-soucis-dateheure#post-3

J'ai installer
https://centuriontech.eu/product/rtc-falcon030/

Cela fonctionne, sauf quand j’essaie de changer la date et l'heure: au démarrage suivant écran noir, même le lecteur disquette ne réagit plus, seule solution enlever la pile

J'ai contrôler toutes les connections du U64 sur le Falcon avec un appareil de mesure

Je vois aussi il y a des problèmes avec la version NVRAM de EXXOS -- > https://www.exxoshost.co.uk/forum/viewtopic.php?f=10&t=37&sid=7096bc07d1d8385e8e3ba99841f33efc

Je me demande si le problème vient de certaine révision de carte mère
Quelle est ta révison de carte mère ?
Moi c'est une REV B (donc plus tôt ancienne)

Merci
avatar
Atari 1040 STf 1mb tos 1.02 Suisse/Français
Atari 520 STe 0.5mb Tos 1.06 Français
Atari 520 STe 4mb Tos 2.06 Suisse/Français; Interface IDE
Atari MegaSTe 4mb Tos 2.05 Suisse/Français
Atari TT030
Atari Falcon 030 Atari Portfolio Atari 2600 jr Atari Jaguar

15

Merci pour les photos de cette autopsie de NVRAM : très intéressant !
avatar
SlyFox
Venez visiter Le coin info de Tof
On y parle Thomson TO8 et surtout Atari ST et Falcon 030

16

Bon moi, j'ai pris les choses en main :-)
J'ai tout dessouder (avec un pistolet à dessouder, c'est presque indispensable pour éviter la casse)
J'ai soudé un support DIP (pour éviter de dessouder encore la NVRAM par la suite, on verra si ça passe sous le blindage)
J'ai remis une DALLAS, et maintenant tout va nickel, changement de date/heure sans soucis

Je ne sais pas d'où venait le problème, peut être ma révision de carte mère, mais suffit, mon Falcon va nickel, donc je suis comblé :-)
Ce que je peux dire encore la dessus c'est que quand je changeais date/heure, le Falcon était complètement bloqué, même plus de réaction du floppy au boot, donc impossible de lancer la disquette de réinitialisation NVRAM

Alors maintenant si je mets des paramètres foireux dans la NVRAM, avec la disquette je peux réinitialisé
avatar
Atari 1040 STf 1mb tos 1.02 Suisse/Français
Atari 520 STe 0.5mb Tos 1.06 Français
Atari 520 STe 4mb Tos 2.06 Suisse/Français; Interface IDE
Atari MegaSTe 4mb Tos 2.05 Suisse/Français
Atari TT030
Atari Falcon 030 Atari Portfolio Atari 2600 jr Atari Jaguar

17

Mon mon Falcon avait une puce Thomson MTK84 ou qqchose come ça. J'ai commandé un Dallas 1287A mais ça n'a pas marché, pourtant toute les soudures avaient l'air bonnes.
Je l'ai dessoudé et commandé la platine de Exxos, et là tout a marché parfaitement. Il y a un support pile bouton dessus alors plus de soucis pour remplacer la pile.
La carte mère de mon Falcon est rev-"D/C" (c'est une étiquette blanche collée en bas à gauche de la carte)

18

Merci de ton retour d'expérience
ça devient difficile à comprendre, mais je pense qu'il y a eu des changements avec les Rev. qui peuvent expliquer ça
avatar
Atari 1040 STf 1mb tos 1.02 Suisse/Français
Atari 520 STe 0.5mb Tos 1.06 Français
Atari 520 STe 4mb Tos 2.06 Suisse/Français; Interface IDE
Atari MegaSTe 4mb Tos 2.05 Suisse/Français
Atari TT030
Atari Falcon 030 Atari Portfolio Atari 2600 jr Atari Jaguar

19

Merci f4brice pour ces photos de MCCS146818BM smile , la pile de mon Falcon (REV B de 93) à rendu l'âme depuis quelques semaines,
j'ai laissé ma NVRAM en place, j'ai dégagé les bornes 20 et 16 avec une petite lime fine, puis sectionné la languette de masse de la pile sur la borne 16 (c'est l'étape la plus délicate) sans casser le pin du CI.
après c'est un bon support de pile CR2032 et deux fils à souder smile .
Une disquette avec le logiciel de CENTEK pour régler la NVRAM un reboot et le Falcon est prêt !
