*Help home made cable scart peritel ATARI JAGUAR* - Page 1

merci de votre aide pour ma réparartion de la jaguar.
par contre le cable péritel home made scart (trouvé sur internet) marche nickel sur ma LCD TV de test mais a une image de m- - - de sur ma TV Cathodique CRT .
comme si l'image etait doublée ..??..??.
le cable que j'ai fabriqué est avec des resistances 75ohm sur les trois couleurs et une resistance 100 ohm entre le 8 et 16 de la peritel.
avez-vous svp un schéma offciel , fonctionnel pour ma jaguar ??
avec les bonnes resistances svp ? on voit de tout sur le net , je suis septique.
merci beaucoup

Il n'y a pas besoin de résistances de 75 ohms. Le schéma du câble officiel est ici :
topics/147359-laffichage-des-jeux-clignote-en-peritel#post-16

Tu peux éventuellement faire la modif suivante en plus pour avoir une meilleure compatibilité avec les TV LCDs (mais avec une TV CRT, en général ce n'est pas nécessaire) :
topics/147359-laffichage-des-jeux-clignote-en-peritel#post-7

bonjour
merci beaucoup je vais faire le premier lien
donc pas besoin de resistance 330 ohm ? je met tout en direct comme le tableau du post ?
merci beaucoup
si vous aviez un croquis svp? ça m'aiderai
merci

jaguar72 (./4) :
bonjour

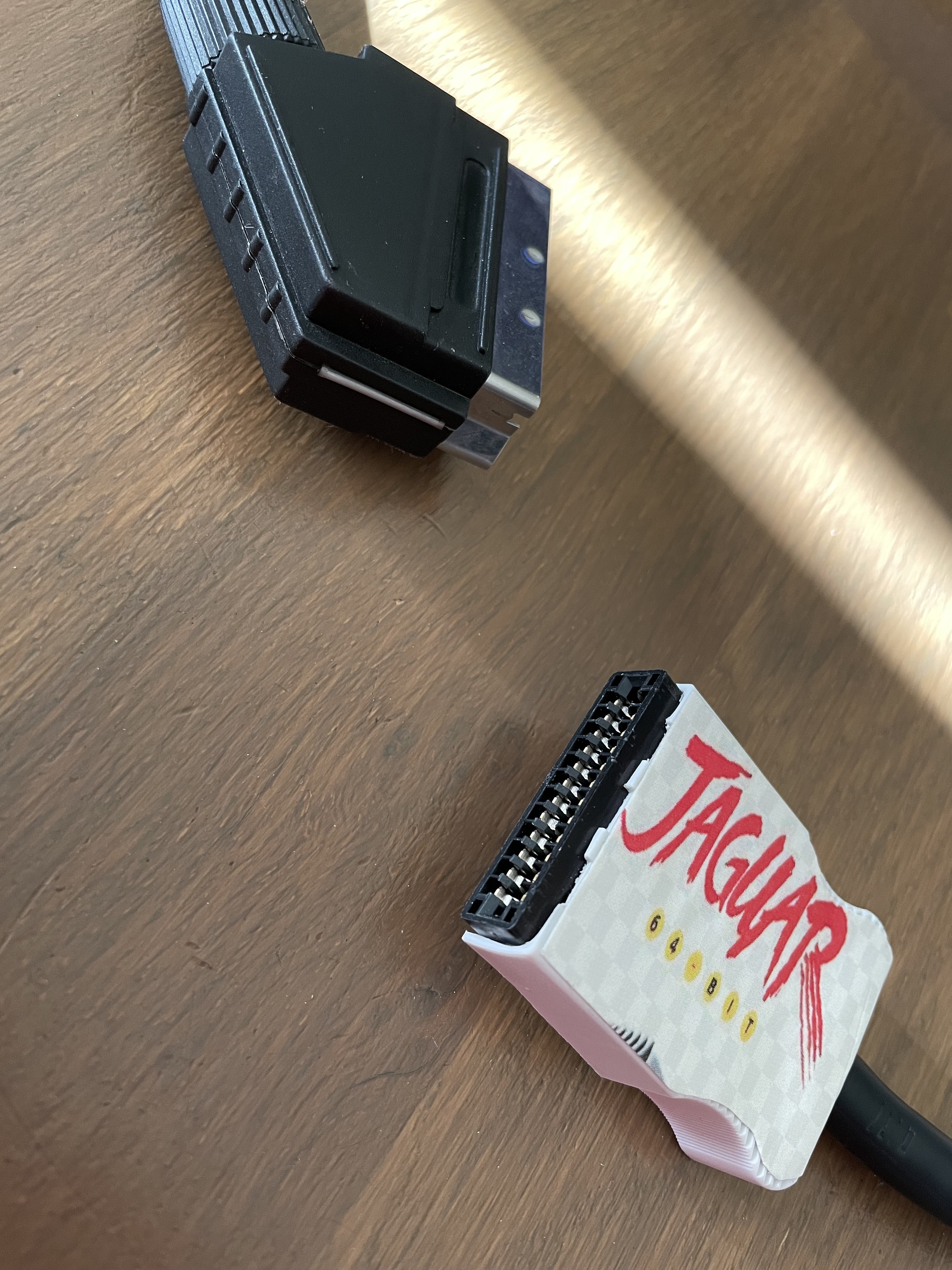

j'ai suivi tes conseils et fait un nouveau cable video peritel RGB , et ça marche nickel , merci super qualité d'image , utilisation d'un cable peritel blindé haut de gamme merci , voici les photos du cable et de la machine Atari jaguar en place
encore merci
https://zupimages.net/up/20/53/ocip.jpg
https://zupimages.net/up/20/53/v2r4.jpg
https://zupimages.net/up/20/53/ocip.jpg
https://zupimages.net/up/20/53/lzcm.jpg
https://zupimages.net/up/20/53/teqr.jpg

Belle boîte de rangement. Ta jaguar est bien au chaud. Bravo aussi pour le câble peritel bien fini 👏

Sympa le stand !

Merci beaucoup stand special AVP le meilleur jeu auquel j’ai pu jouer . Hallucinant ce jeu surtout sur cette machine de légende 🕹🕹🕹☺️👍

Beau stand, je vais essayer de bien mettre ma Jag en valeur quand j'installe mon coin retrogaming
En parlant d'AvP, j'ai vu le film Predator avec Schwarzy pour la première fois hier soir, ca m'a bien donné envie de jouer à AvP
