Holà tous

Alors voilà, j'ai passé la journée à chipoter sur la Colecovision que m'a filé Yoshi Noir. Elle fonctionnait et en voici la preuve: topics/192127-rgc-2021-ac-2021-la-taniere-du-yoshi-acte-vi#post-3

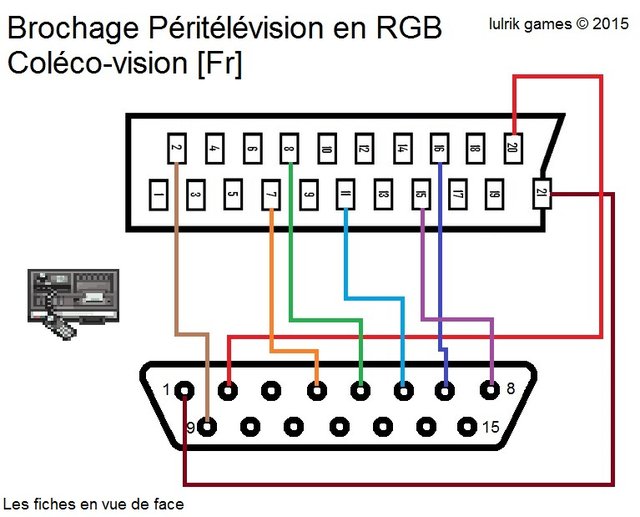

Comme je n'avais pas de câble RGB j'ai décider d'en fabriquer un à l'aide d'un câble réseau et d'une prise péritel. Le reste est soudé directement sur les pins de la carte mère.

Bah ça marche pas et ça me gonfle.

J'ai vérifié ici:
https://www.nightfallcrew.com/14/06/2009/cbs-colecovision-secam-rgb-hackcbs-colecovision-secam-rgb-hack/

et ici:


J'ai check toutes les connexions au multimètre, tout est bon.

J'ai câblé toutes les masses.

Peut-être que mes jeux ne fonctionnent pas? Peut-être que les deux télés que j'ai test ne supportent pas le signal vidéo?

Si quelqu'un a des idées je prends, j'avoue que je fatigue là.

Ça affiche quoi ? Un écran de couleur unie ? Rien du tout ?

Salut Nhut

La mienne achetée sur une brocante ne fonctionnait pas non plus. J'ai bien galéré et aujourd'hui elle fonctionne bien

Bon j'avais le câble péritel avec mais bon je ne pense pas que le problème vienne de là si tu l'as bien réalisé.

Mon problème était lié à la prise châssis console .
J'ai refait toutes les soudures et nettoyage des pistes des cartouches avec un stylo fibre de verre.

J'en avais récupéré une autre par contre et on a cherché à une RGC avec ZX81 et le problème venait des mémoires. Je m'en suis séparé pour pièces.

Si cela te permet d'avancer

Voilà:


On dirait qu'un jeu essaie de s'afficher, mais ça fait un truc du même genre (mais différent) quand j'allume la console sans jeu.

Aucune commande ne fonctionne, pas même le reset, et le son fait un gros BZZZZZZ.

Faudrait la renommer Codecovision #blaguebelge

salut
essaie l'autre câblage peut être ?
http://www.colecovision.dk/technical.htm
mais le fait qu'aucune commande ne fonctionne + BzZzZzZ m'orienterai vers un pb de composant comme supposé par baronlestat666

Merci pour ce nouveau pinout.

Apparemment les schémas que j'avais suivi hier avaient inversé le signal blue et +12v. J'ai donc corrigé et... ça va pas mieux.



Je crois que je vais abandonner

EDIT: dernier espoir
J'ai testé mon alim, au lieu d'avoir +12V sur le pin 3 j'ai seulement +8V. Se pourrait-il que ce soit ça qui empêche le Codeco (blague à MK ) de correctement démarrer?

Si c'est ça j'hésite. Soit je répare mon alim (pénible!), soit je la remplace par une alim de PC (encombrant!) soit je prends un Col-USB (introuvable!).

Ou alors tu attends d'avoir un jour de congés, tu viens sur Lille et on regarde ça ensemble

je viens de tester et j'ai un beau 12V entre les broches 3 et 4 de l'alimentation. ça pourrait venir de là oui
mais pour en être sur oui prends juste de +12 d'une alimentation de PC pour essayer

J'ai essayé de me documenter un peu sur les pannes de coleco, les 2 miennes sont en rade.

De ce que j'ai pu comprendre les principales pannes de la coleco sur en rapport avec les ram. D'origine elles demandent du +12/+5/-5V.
Il y a un mod connu pour passer sur des rams récentes en +5V uniquement, je crois que d'ailleurs une des miennes y es passée.
L'alimentation de la machine est une bonne piste, ça peu venir de l'alim effectivement, des faux contacts sur la prise est également une bonne idée, et j'ai lu qu'il faut aussi surveiller l'interrupteur marche/arrêt par lesquels passent toutes les tensions et qui peu être foireux.
Perso ce qui me fiche la trouille c'est l'état des pcb des consoles que j'ai pu voir ouvertes...

Malheureusement je n'ai pas encore pu vérifier ses infos, mon matos est actuellement stocké. :/
Il serait pas mal de réunir le max d'infos/retours sur le sujet, les colecos tombent comme des mouches.

Je pensais appeler Vince et Fadest qui ont bricolé un mod de ce genre à l'AC, mais vérification faite, c'était pas une Colecovision mais une Intellivision. Ceci dit, ça n'a pas fonctionné non plus...

Il est vrai que j'ai toujours entendu dire que les Coleco étaient fragiles.

J'ai dû allumer la mienne il y a plus de 2 ans

Ça me fait un peu flipper.
Je vais ressortir la mienne pour vérifier si elle fonctionne toujours après plus de trois ans de repos

Tu as essayé de lancer le jeu sans le roller ?

J'avais une sortie vidéo chelou quand j'essayais de lancer Slither avec.

J'ai essayé de disquer mon alim pour en examiner l'intérieur:



Elle est coulée dans une espèce de résine. Impossible à réparer.

Je vais voir pour hack une alim PC.

Yoshi Noir (./14) :
Tu as essayé de lancer le jeu sans le roller ?

Tous mes essais ont été faits sans le roller avec un autre jeu

Nhut (./15) :
Elle est coulée dans une espèce de résine. Impossible à réparer.

Ah tiens, ils ont fait la même bêtise que sur le Commodore 64.

Sinon il y a ça:

Mais 50 balles fdpin pour une alim de Coleco (sans le transfo USB 3.4 A) ça fait reuch.

The best solution I have found is to use a 17 watt 3.4 amp USB-C power supply/charger with the Col USB plug (The 17 watt 3.4 amp USB-C adapter comes with a 1 year warranty and the Dragonbox Col USB plug comes with a 2 year warranty).

Quelqu'un vend des alimentations 230V pour ColecoVision ici, mais il donne suffisamment de détails pour qu'on puisse faire la même chose soi-même :
https://www.ebay.com/itm/28-5-watt-ColecoVision-compatible-power-supply-The-best-quality-PS-every-made-/114258620533


L'alimentation qu'il a utilisé coûte une trentaine d'euros :


Il faut aussi prévoir un connecteur femelle :


Sinon il y a la solution de l'alimentation ATX comme Nhut a dit plus haut, mais :
- il faut qu'elle sorte du -5 V avec une intensité suffisante
- à moins d'en récupérer une, c'est pas franchement moins cher
- c'est plus encombrant et plus moche

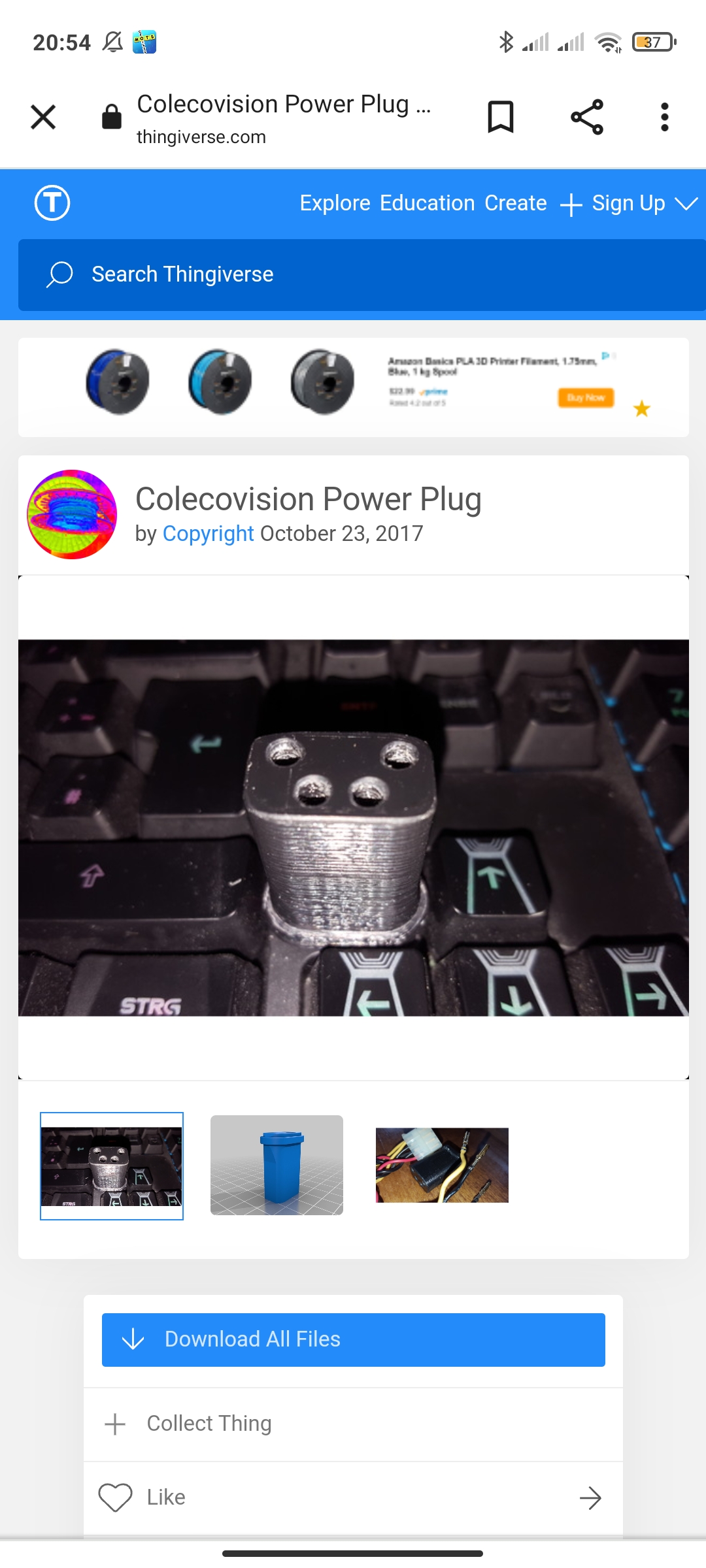

Je pense que le fichier STL doit se trouver pour s'imprimer le connecteur

Disponible sur thingiverse
Il y a plusieurs modèles.
Je peux te l'imprimer si tu veux, mais je n'ai plus que du blanc en résine actuellement.

Fichier joint :

Nhut a déjà une alimentation, donc il peut récupérer le câble avec le connecteur au bout.

Pour l'alim coulée dans la résine, c'est quoi l'avantage/l'intérêt ?

J'imagine que c'est pour que rien de bouge à l'intérieur? Et pour éventuellement prévenir tout risque d'incendie? (pas d'oxygène => pas de flammes, résine isolante thermique => la coque en plastique ne fond pas)

Sinon oui j'ai déjà récupéré le connecteur au bout

Pour l'achat d'une alim neuve je n'ai qu'une seule condition: qu'elle soit en vente en Europe (pour éviter les frais de douane qui risquent de vite dépasser la valeur du produit). Puis bon, quand ça coûte 20$ mais qu'il faut rajouter 30$ (+ douanes) pour la faire venir chez moi, c'est pas spécialement intéressant par rapport à un site allemand

Salut Nhut

Essaye ici, c'est une alimentation qui se connecte en USB sur un chargeur adéquet


tchao

C'est pas justement ça dont il parle dans le post ./17 ?

Ayé j'ai fait refonctionner mes deux Colecovision, celui de mon enfance (PAL) que j'ai moddé en composite et celui que m'a refilé Yoshi Noir (SECAM).

[img=50]https://cdn.discordapp.com/attachments/283957760545128449/935640430475898890/IMG_20220125_2156581.jpg[/img]

Merci à Zerosquare d'avoir retapé l'alim de PC qui m'a servi à alimenter tout ce bazar

Le problème? Ma cartouche de test qui ne fonctionnait pas. Comme je n'avais pas d'autre jeu sous la main j'ai du attendre de tomber sur une cartouche Colecovision en brocante pour savoir que ça venait de là

J'en profite pour dire que le bon pinout RGB est celui-ci: http://www.colecovision.dk/technical.htm
Tout est câblé en direct, pas de résistance ou condensateur, rien.

Yoshi Noir (./14) :
Tu as essayé de lancer le jeu sans le roller ?

J'avais une sortie vidéo chelou quand j'essayais de lancer Slither avec.

Alors ouais j'ai test Slither avec le Roller, ça fait du caca à l'écran quand je fais tourner la boule. Zarbi, je regarderai une autre fois.

D'autre part j'ai une question: l'Extension Module #1 qui permet de faire tourner des jeux Atari 2600, il existe en PAL et SECAM?
Parce que j'en ai deux et ils fonctionnent au poil avec mon Coleco PAL (en composite), quand ça me fait un black screen sur le Coleco SECAM (en RGB).

Ah bah oui il y a une version SECAM du bousin: topics/192127-rgc-2021-ac-2021-la-taniere-du-yoshi-acte-vi

Rien d'étonnant, dedans c'est pratiquement un Atari 2600, du Coleco il ne prend que l'alimentation et la sortie vidéo.

- EDIT -


Oép c'est bien ça. Un peu comme le Super Game Boy 10 ans plus tard, le module est tout simplement un Atari 2600 sans entrée de courant ni cristal ni sortie vidéo.
Des bricoleurs ont modifié leur module pour qu'il soit 100% indépendant de la Colecovision.
